N20微型齿轮电机专用安装固定支架

　　在小型智能硬件、桌面级创客设备、微型传动机构的开发落地过程中，动力单元的安装可靠性直接决定整套机构的运行寿命与传动精度，N20规格微型齿轮电机作为小扭矩输出场景下应用最广泛的动力部件，其配套安装支架的结构合理性，往往是很多初级开发者容易忽略的细节。这款支架的整体结构采用一体化折弯式的U型主体设计，主体包覆段的内腔尺寸完全匹配N20微型齿轮电机的标准方形外壳轮廓，内壁预留的微小间隙可以兼顾装配便利性与电机定位精度，避免电机运行过程中出现径向窜动，导致输出齿轮与从动轮的啮合间隙发生变化，出现传动卡顿、噪音过大甚至齿轮打齿的问题。

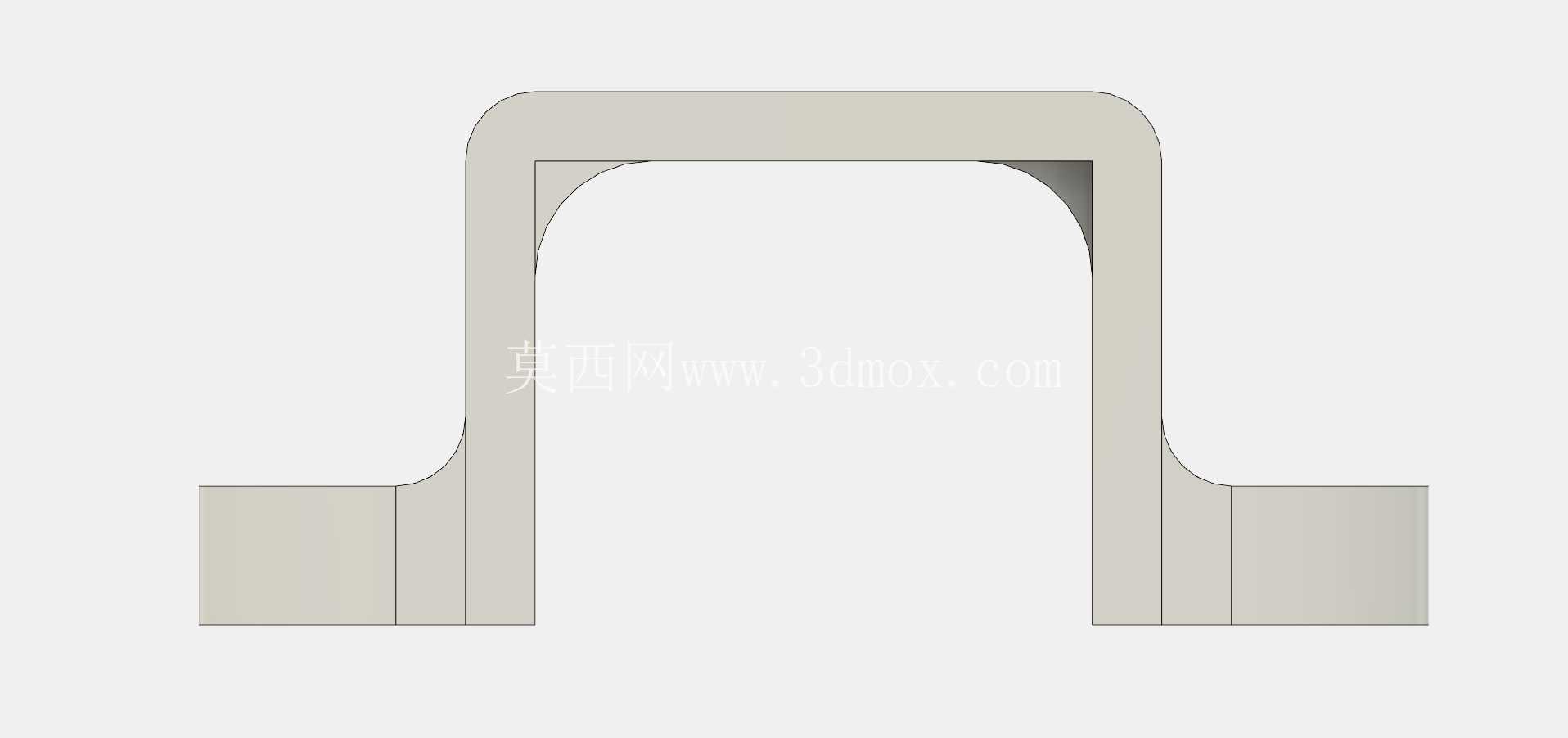

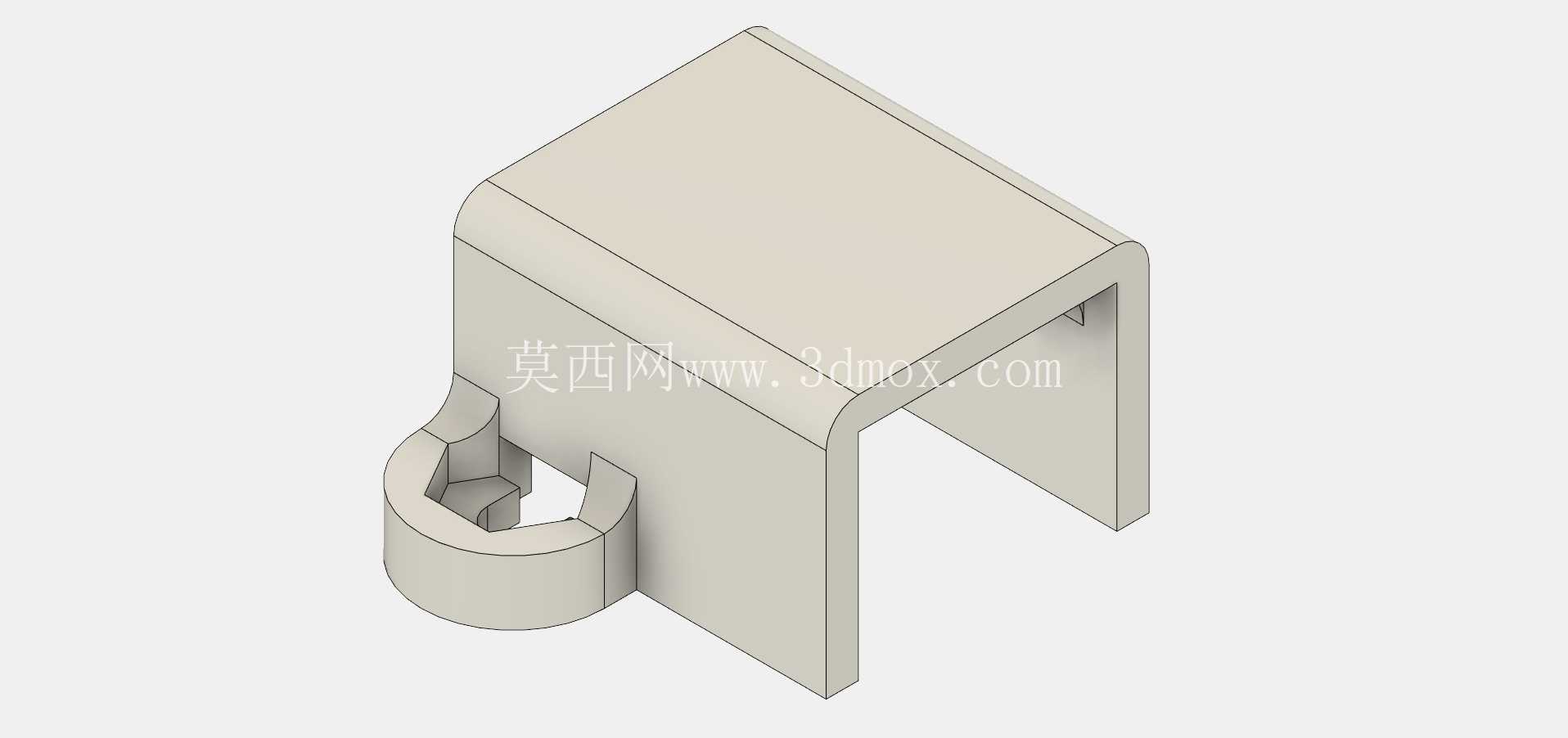

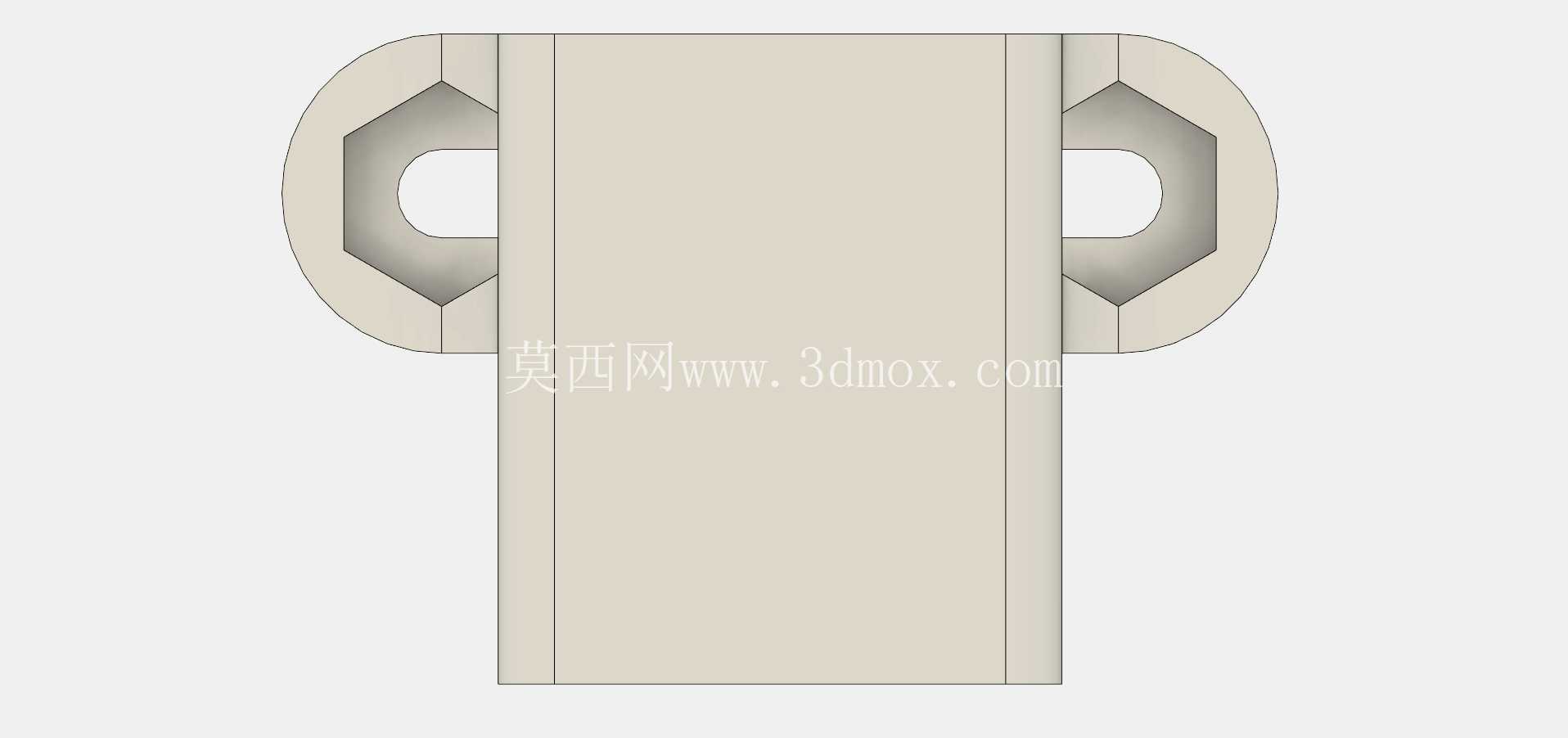

　　支架一侧延伸出的带开口环形卡扣结构，是专门针对电机输出轴端的定位需求设计的，环形结构的内孔与电机输出轴的轴承座外圆匹配，开口槽的宽度经过反复校核，既可以在装配时通过微小形变让轴承座顺利卡入到位，又能在装配完成后提供足够的抱紧力，抵消电机输出轴承受的径向载荷，避免电机本体的固定段承受额外的弯矩，延长微型齿轮箱的使用寿命。从安装边界来看，支架的两个U型侧壁端面为安装基准面，面上预留的安装孔位可以直接适配M2规格的紧固螺丝，能够直接固定在3mm-5mm厚度的亚克力、玻纤板或者铝合金安装基板上，整体安装完成后，电机输出轴的中心高与支架安装基准面的尺寸公差控制在±0.1mm范围内，能够直接匹配模数0.5的标准直齿轮传动副的中心距要求，不需要额外做垫片调整，大幅降低小型传动机构的装配调试难度。在实际应用场景中，这款支架可以覆盖绝大多数采用N20微型齿轮电机的设备安装需求，包括小型智能小车的动力电机固定、微型电动锁具的传动单元安装、桌面级小型自动化模组的动力座固定、创客教育类机器人作品的动力单元安装等场景。设计过程中没有采用多余的加强筋或者冗余结构，在保证结构强度足够承受电机额定扭矩反作用力的前提下，尽可能压缩了支架的整体外形尺寸，整体占用的安装空间比常规的两片式拼接支架缩小近30%，非常适合对安装空间有严格限制的微型设备内部使用。

　　支架的卡扣结构与U型主体采用一体化成型设计，没有拼接缝隙，不会因为长期受电机振动影响出现拼接部位松动的问题，相比很多采用螺丝拼接的分体式电机支架，长期运行的可靠性更高，同时一体化的结构也减少了装配环节的零件数量，不需要额外组装支架本身，拿到零件后可以直接将电机卡入支架内完成动力单元的预装，再整体固定到设备基板上，大幅提升装配效率。针对N20电机运行时的细微振动问题，支架的U型包覆段与电机外壳的接触面积达到电机外圆柱面（注：N20为方壳，此处为方壳周向）的70%以上，可以将电机运行产生的振动均匀传递到安装基板上，避免局部应力集中导致的固定螺丝松脱问题，同时也能在一定程度上降低电机运行的共振噪音。

　　在结构细节处理上，支架所有的棱边都做了微小的倒角处理，避免装配过程中划伤电机的绝缘漆层或者操作人员的手部，环形卡扣的开口位置做了圆弧过渡，减少卡入电机轴承座时的应力集中，避免长期受力出现卡扣断裂的问题。对于结构设计从业者来说，这类微型支架的设计核心不在于复杂的曲面或者特殊的结构，而在于对标准配件尺寸公差的精准把控，以及对实际装配场景、受力场景的充分考量，很多新手设计的同类支架往往只考虑了能不能把电机放进去，忽略了输出轴端的径向支撑、安装基准的公差控制、装配工艺的便利性，最终做出来的零件要么装配困难，要么使用过程中容易出现松动、传动精度差的问题。这款支架的结构尺寸完全参照量产N20微型齿轮电机的通用外形公差带设计，能够适配市面上绝大多数厂商生产的同规格电机，不需要针对不同厂商的电机做结构调整，通用性极强，不管是用于小批量的产品原型验证，还是小型量产设备的结构配套，都能满足使用要求。
