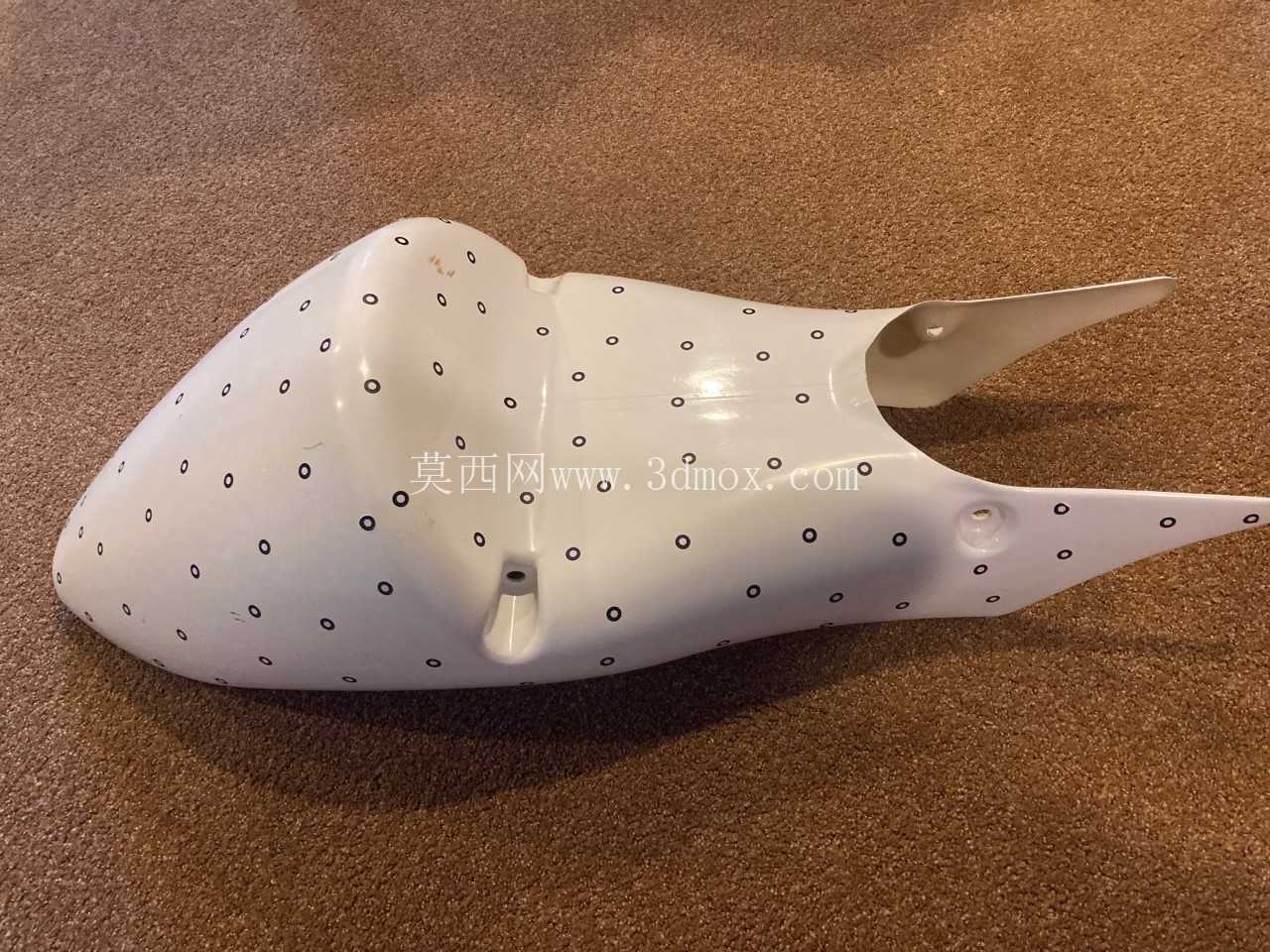

雅马哈TZ250 5KE摩托车尾座结构设计

　　这款摩托车尾座是适配雅马哈TZ250 5KE车型的后座承载结构，日常应用场景覆盖赛道竞技改装、民用车辆维修替换、复古机车定制改装多个领域，作为摩托车尾部的核心承载构件，它既要承担后座乘员的重量载荷，还要为尾部覆盖件、尾灯总成、后转向灯等附属部件提供安装基准，同时需要匹配原车尾部的流线造型，降低高速行驶时的尾部紊流影响。从实际使用功能来看，该尾座需要在车辆加减速、过弯侧倾的动态工况下保持结构刚性，避免出现共振形变，同时要兼顾轻量化需求，减少非簧载质量对车辆操控灵活性的影响。

　　从结构设计思路来看，该构件采用贴合原车尾部曲面的流线型轮廓，整体造型顺着油箱到尾部的溜背线条自然收窄，前端对接主车架尾部的安装点位，预留的两个安装孔位直接对应原车车架的固定螺柱，不需要额外打孔改装就能实现原位安装，安装边界完全匹配TZ250 5KE原车的尾部尺寸，不会和后摇臂、排气尾段、后减震总成产生运动干涉。尾座的主体曲面采用变厚度设计，乘员乘坐的核心承载区域厚度更大，边缘包覆区域适当减薄，在保证结构强度的前提下控制整体重量，表面的曲面弧度经过多次拟合，既能够保证乘坐时的贴合度，也能让后期包覆的皮质坐垫保持平整服帖，不会出现褶皱凸起。

　　尾部的开槽结构是为了避让原车后尾灯的走线空间，同时预留了后牌照架的安装固定点位，不需要额外加装转接支架就能完成尾部附属件的装配。在实际建模过程中，该结构的曲面过渡需要严格匹配原车的侧面轮廓线，尤其是和侧盖衔接的边缘位置，公差控制在毫米级，避免安装后出现缝隙不均、错位的问题，安装点位的同轴度需要严格把控，保证固定螺栓能够顺利穿入，不会出现强行装配导致的应力集中问题。对于改装场景的应用，该尾座也可以作为定制驼峰尾的基础结构，在现有曲面基础上修改造型，适配单座竞技改装的需求，只需要调整尾部上表面的弧度，就能做出符合赛道风格的 raised 驼峰造型，同时保留原有的安装点位，不需要改动车架结构就能完成改装。

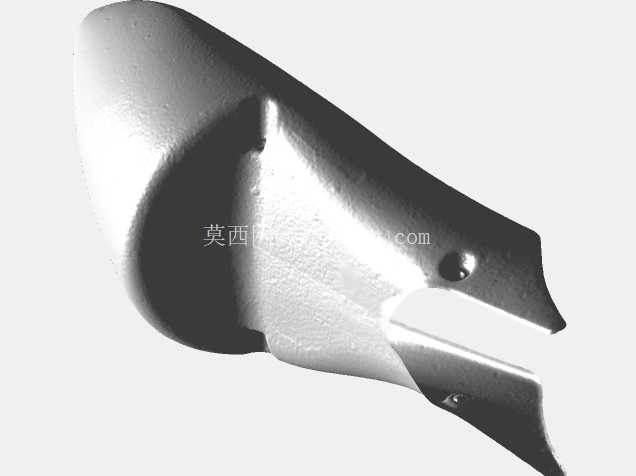

　　从载荷传递路径来看，乘员的重量通过尾座主体分散到前端的两个固定点，再传递到主车架的尾部纵梁上，结构的加强筋隐藏在曲面内侧，不会破坏外部的流线造型，同时能够提升整体的抗扭刚性，在车辆过弯时承受侧向载荷不会出现形变。对于维修替换场景来说，该尾座的安装逻辑完全遵循原车的装配流程，维修人员不需要额外查阅改装手册，按照原厂尾座的拆装步骤就能完成替换，大幅降低维修的时间成本。在三维建模过程中，曲面的连续性是重点把控的环节，和原车侧盖衔接的位置保持G2连续，装配后不会出现明显的拼接棱线，整体视觉效果和原厂部件保持一致，固定孔位的位置度公差控制在0.2mm以内，保证安装时的互换性，不需要额外修配就能完成装配。尾座的下边缘轮廓特意做了收边处理，避开后减震的运动行程，在减震压缩到极限位置时也不会和尾座发生磕碰，同时预留了线束穿过的空间，后尾灯、转向灯的线束可以从尾座内部的空腔走线，避免线束外露影响美观，也能防止行驶过程中线束被飞溅的砂石磨损。
