定制发动机冷却系统进水连接结构

在动力系统的冷却回路设计中，进水连接结构是保障冷却液稳定循环的核心部件之一，这类部件常见于乘用车、大排量摩托车的定制发动机项目中，承担着将冷却回路中低温冷却液导入发动机水套的关键作用，其结构合理性直接影响发动机的热交换效率与运行稳定性。从实际装车场景来看，该进水结构需要对接发动机缸体的进水端口，同时匹配冷却管路的安装公差，还要兼顾周边附件的布置空间，避免与发电机、起动机等周边部件产生运动干涉。

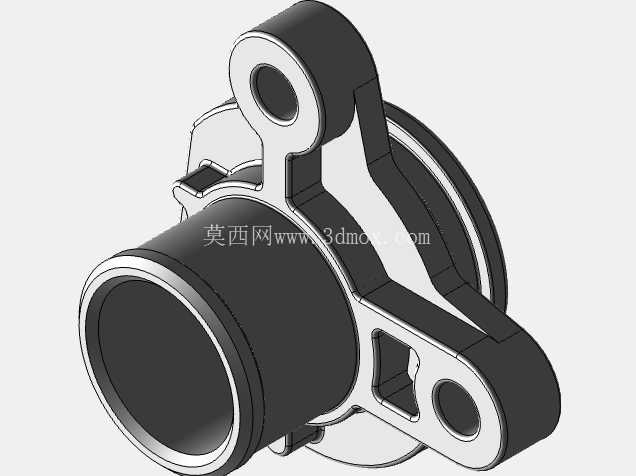

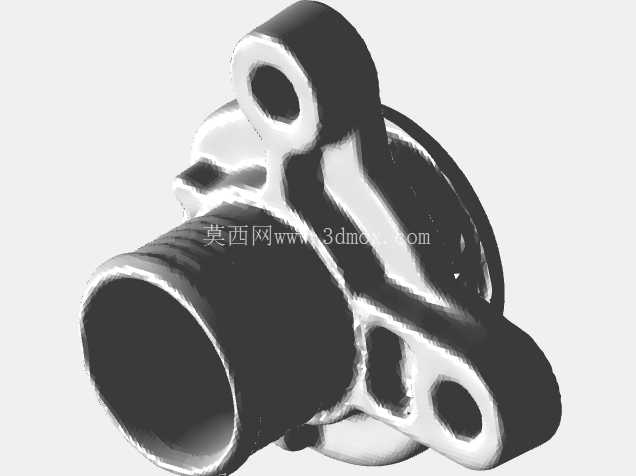

从功能特性上看，该结构采用一体化压铸成型的主体设计，主体的筒状通腔为冷却液提供平顺的流道，内壁做了顺滑过渡处理，能够减少冷却液流动过程中的阻力损失，避免流道内出现涡流导致的局部压力波动，保证冷却液能够以稳定的流量进入发动机水套，带走燃烧室、缸套区域产生的多余热量。结构两侧延伸出的带安装孔的支耳，是整个部件的安装定位结构，两个安装孔的位置度公差控制在±0.1mm范围内，能够保证部件安装后与缸体对接面的同轴度，避免对接处出现密封间隙导致的冷却液渗漏。支耳与主体筒腔之间设置了加强筋结构，筋板的厚度根据受力仿真结果做了差异化设计，在安装螺栓的压紧力作用下，筋板能够分散支耳根部的应力集中，避免车辆运行过程中受振动影响出现支耳断裂的问题。

设计过程中，首先需要确定进水口的通径尺寸，通径大小是根据发动机的额定热负荷计算得出的，要保证在水泵额定转速下，冷却液的流量能够满足全工况下的散热需求，通径过小会导致流阻过大、冷却液流量不足，引发发动机过热；通径过大则会占用过多布置空间，同时增加不必要的结构重量。主体筒腔的端部设置了密封槽结构，用于安装O型密封圈，密封槽的深度与宽度根据所选密封圈的线径设计，压缩量控制在15%-25%的合理区间，既能够保证静态与动态下的密封可靠性，又不会因为压缩量过大导致密封圈过早老化失效。侧面的镂空结构并非单纯的减重设计，在实际运行中，该镂空区域能够为周边的传感器线束提供固定避让空间，同时减少压铸过程中的材料收缩不均问题，降低部件成型后的内应力，减少长期使用后的形变概率。

安装边界方面，该部件的整体外轮廓需要适配发动机舱的紧凑布置空间，两个安装支耳的中心距与缸体上的预装螺栓孔完全匹配，安装时无需额外调整位置，直接通过螺栓紧固即可完成装配。筒腔的外圆尺寸适配标准的橡胶冷却水管卡箍安装范围，管路装配后卡箍的锁紧位置刚好落在筒腔端部的防滑凸台处，能够避免车辆运行中管路受压力脉冲影响出现滑脱问题。结构的所有棱角处都做了R角过渡处理，一方面是为了避免压铸成型时出现应力开裂，另一方面也能防止装配过程中锐边割伤冷却水管或操作人员的手部。在材料选择上，这类进水结构通常采用铝合金压铸材质，既能够满足结构强度要求，又具备较好的导热性，不会因为长期接触高温冷却液出现材质老化，同时重量相比铸铁材质降低60%以上，符合动力系统轻量化的设计趋势。

在实际测试验证阶段，这类结构需要通过1.5倍工作压力的密封测试，保压5分钟无渗漏才算合格，同时还要经过高低温循环振动测试，模拟车辆在不同路况、不同环境温度下的运行状态，确保部件在-40℃到120℃的工作温度区间内不会出现密封失效、结构断裂的问题。流道的平顺性设计也经过流体仿真验证，冷却液在流道内的流速分布均匀，不会出现局部流速过低导致的杂质沉积问题，长期使用也不会因为流道堵塞影响冷却效率。对于定制发动机项目而言，这类进水结构不需要沿用量产车型的通用部件，可以根据发动机的具体布置位置、冷却回路的走向调整支耳角度与通腔方向，最大化利用发动机舱的有限空间，同时匹配整个冷却系统的流量、压力参数，保证发动机在高负荷运行时也能维持稳定的工作温度，避免出现爆震、拉缸等因散热不足引发的故障。
