雅马哈R3适配R6径向制动器叉底模组

项目分类:制动器 发布时间:2026-06-18 ID:1186667
  • 雅马哈R3适配R6径向制动器叉底模组
  • 雅马哈R3适配R6径向制动器叉底模组
  • 雅马哈R3适配R6径向制动器叉底模组
  • 雅马哈R3适配R6径向制动器叉底模组
  • 雅马哈R3适配R6径向制动器叉底模组
  • 雅马哈R3适配R6径向制动器叉底模组
  • 雅马哈R3适配R6径向制动器叉底模组
  • 雅马哈R3适配R6径向制动器叉底模组

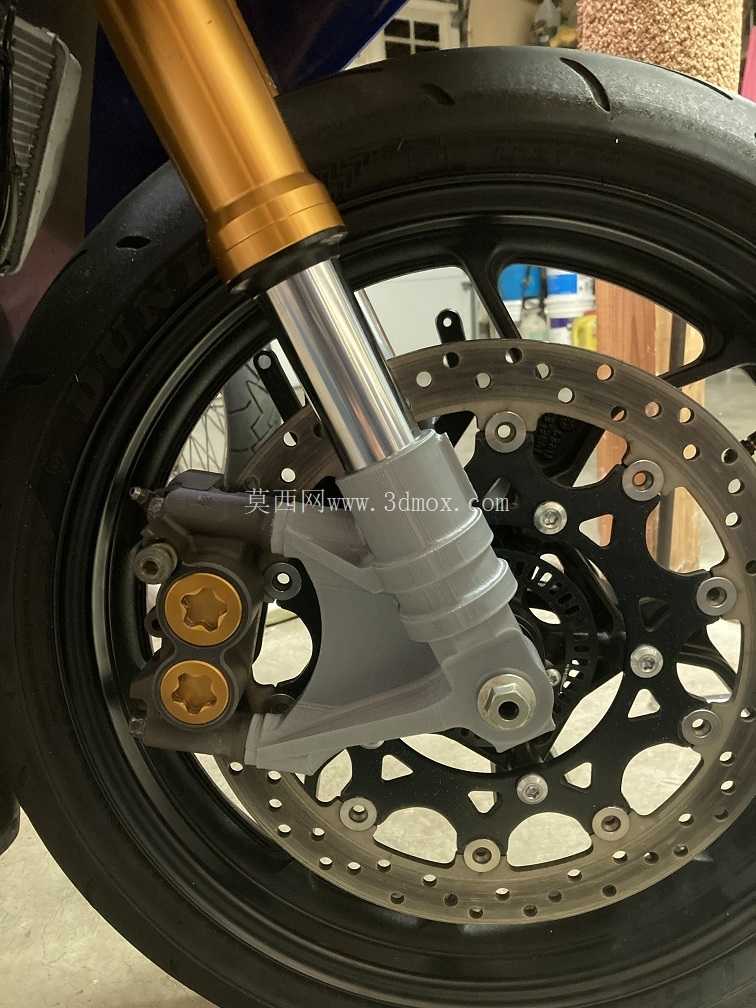

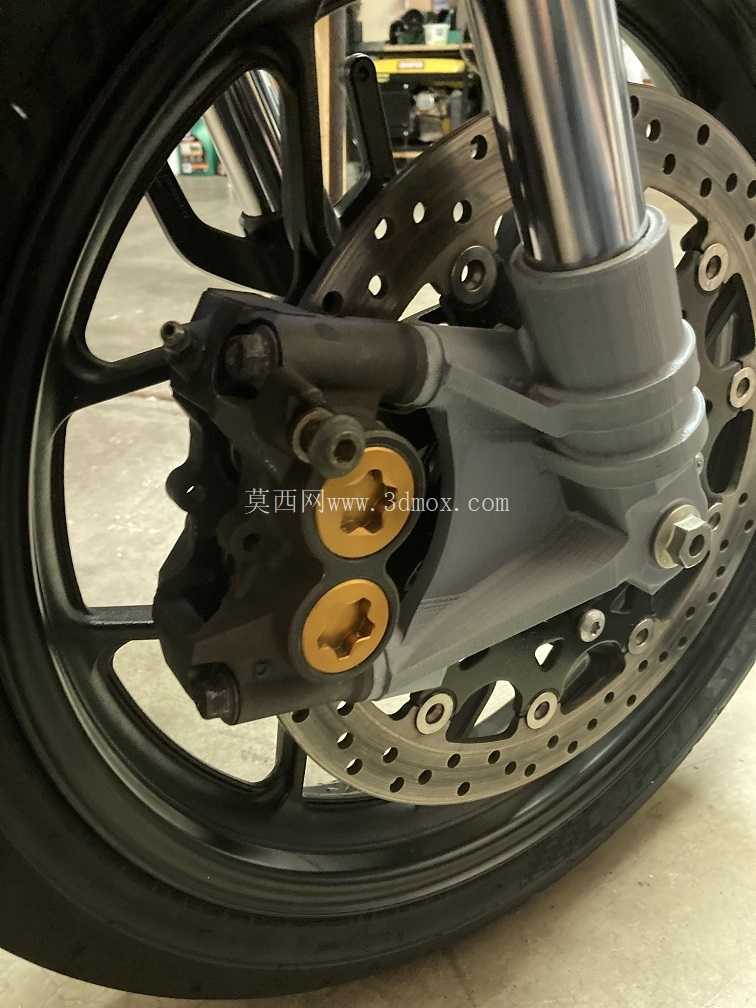

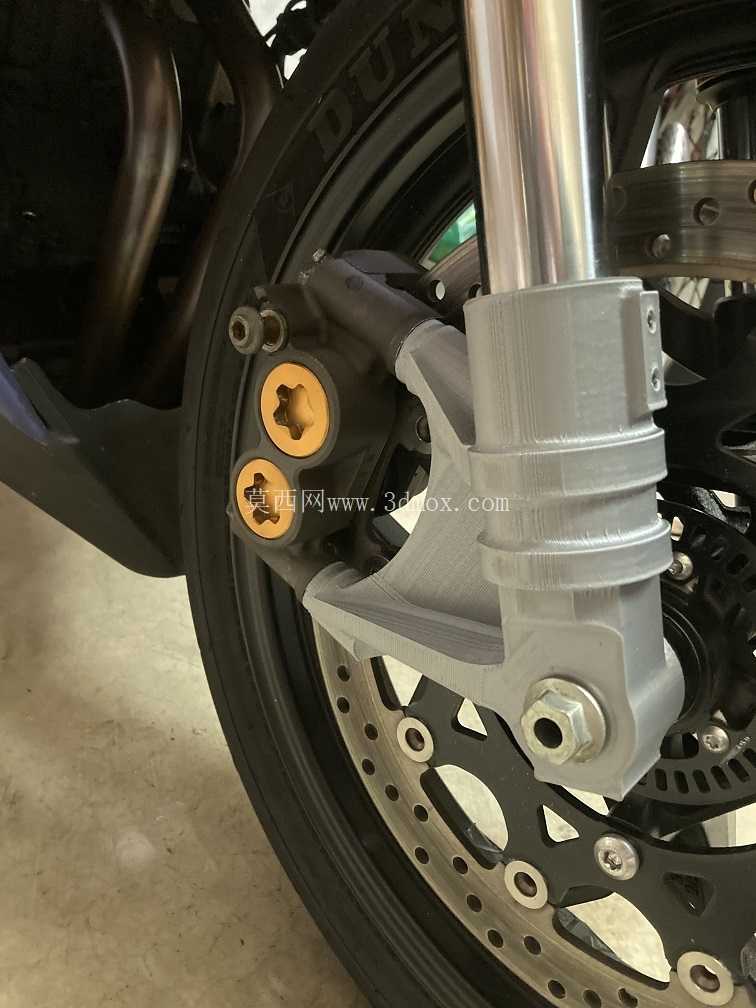

在摩托车性能改装领域,前悬挂与制动系统的匹配度直接决定了赛道驾驶的制动反馈与操控上限,这款适配雅马哈R3车型的叉底模组,核心目标是解决原厂R3前叉无法直接搭载R6径向制动卡钳的安装适配问题,为追求制动性能提升的改装场景提供结构支撑。

从实际使用场景来看,该部件主要应用于赛道取向的摩托车改装作业,日常街道骑行场景并不适配——径向制动卡钳相比原厂侧置卡钳拥有更大的制动接触面积、更均匀的制动力传导路径,搭配R6规格310mm直径刹车转子时,能够在重制动工况下减少卡钳形变,提升制动线性度,但这类改装对前叉安装位的同轴度、受力强度有极高要求,原厂R3叉底的安装孔位、卡钳接耳位置完全无法匹配R6制动组件的安装边界,因此需要重新设计叉底结构完成适配。

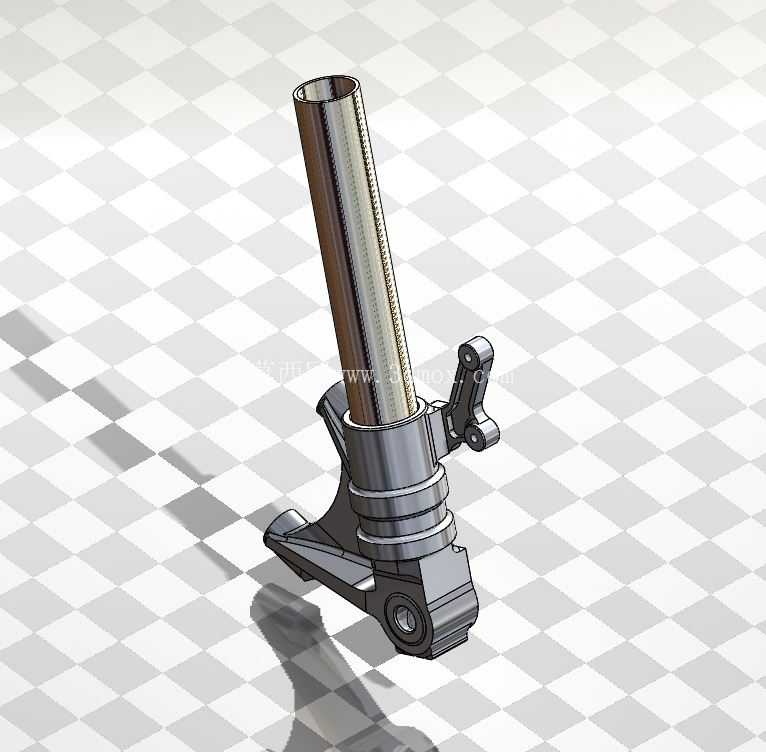

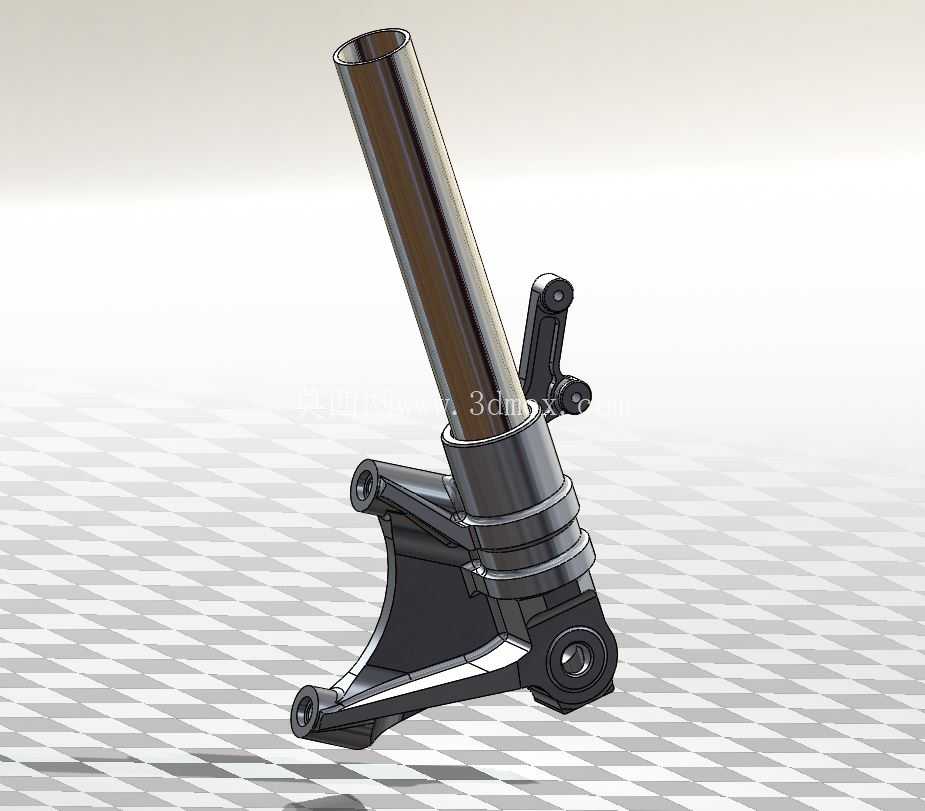

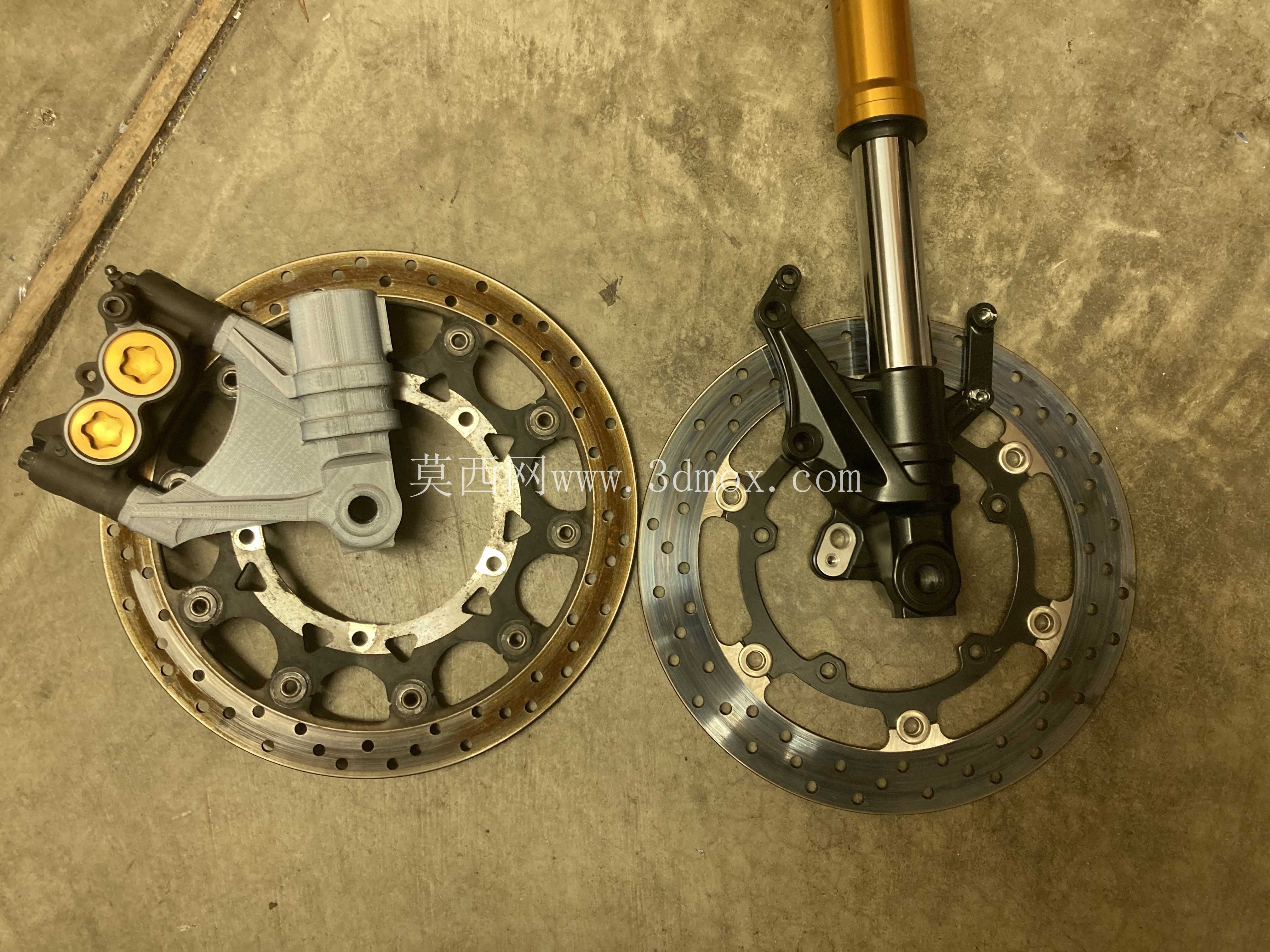

结构设计层面,这款叉底模组保留了与原厂R3前叉内管的配合尺寸,内管套接段的内径、配合公差完全沿用原厂设计参数,不需要对前叉内管进行二次加工即可完成压装,避免改装过程中破坏原厂前叉的结构强度。卡钳安装接耳的位置经过重新排布,两个安装孔的孔距、相对前叉轴心的偏移量完全匹配R6径向卡钳的安装标准,同时预留了310mm刹车转子的安装间隙,确保卡钳安装后与刹车盘的摩擦面完全对中,不会出现偏磨、蹭盘的问题。

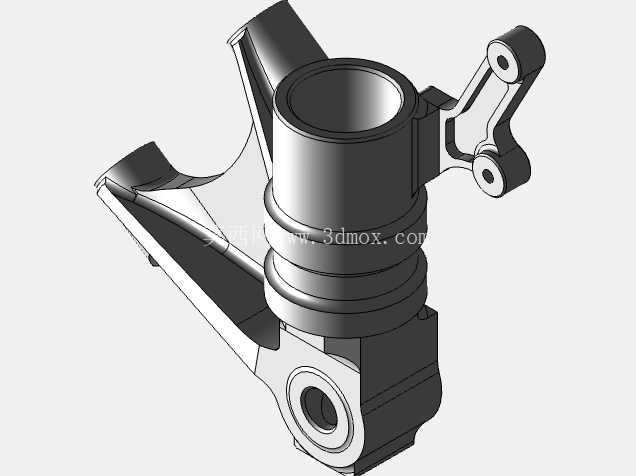

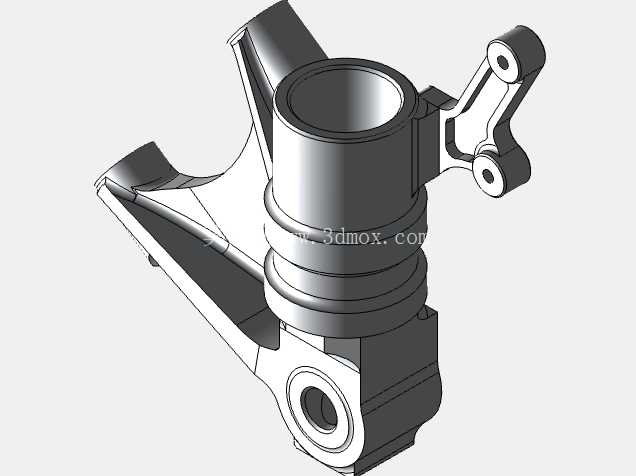

从受力特性来看,叉底作为前悬挂与制动系统的连接核心,在制动过程中需要承受卡钳传递的反向制动力矩,设计时在接耳与主体的连接位置做了加厚过渡处理,减少应力集中点,主体的套筒段增加了环形加强筋结构,在降低整体重量的同时保证套接位置的径向强度,避免重刹时出现叉底形变导致的制动抖动。安装边界方面,该模组的整体外轮廓与原厂叉底的最大外径保持一致,不会与前轮挡泥板、轮轴固定结构产生干涉,轮轴安装孔的孔径、定位槽位置与原厂部件完全通用,改装时不需要更换轮轴、衬套等周边配件,降低改装的配件成本与作业难度。

需要明确的是,该结构属于定制改装适配部件,未经过原厂级别的长时间疲劳测试与工况验证,仅适用于赛道封闭场地的测试使用,不满足公共道路行驶的安全规范要求,在实际建模与结构验证过程中,需要重点校核卡钳安装位的同轴度、套接段的压装过盈量,同时针对制动工况下的受力分布做有限元分析,确认结构强度满足制动峰值力矩的承载要求,避免出现结构失效引发的安全问题。对于三维建模从业者而言,这类改装部件的建模核心在于精准还原各配合面的尺寸公差,尤其是卡钳安装孔的位置度、前叉内管配合面的圆柱度,任何尺寸偏差都会导致最终部件无法安装,或是出现制动偏磨、抖动的问题,建模过程中需要优先保证配合基准的准确性,再处理外观的过渡曲面与加强结构。
