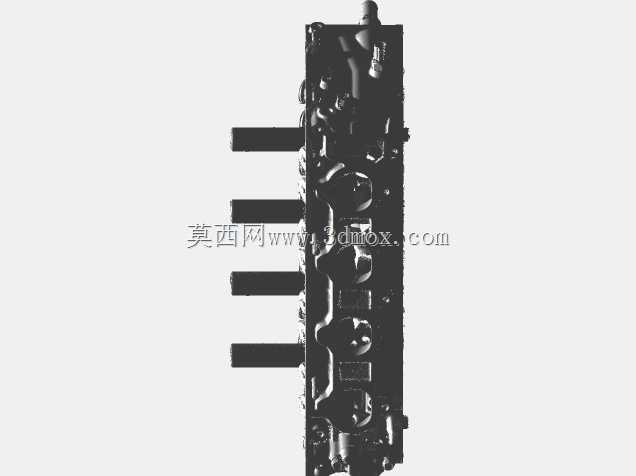

K24A1发动机缸盖头部结构三维数模

　　在民用乘用车动力总成的逆向开发与改装适配场景中，缸盖作为内燃机配气机构与冷却润滑系统的核心集成载体，其头部结构的三维数模精度直接决定了气道优化、燃烧室容积匹配、凸轮轴安装位校准等环节的落地可行性。这款K24A1机型的缸盖头部结构，是基于实件扫描逆向构建的三维数据，建模过程中优先还原了进排气道的走向曲率、燃烧室凹坑的轮廓边界、火花塞安装孔的同轴度公差，以及凸轮轴轴承座的安装平面度要求，能够为动力改装中的气道打磨、压缩比调整、高角度凸轮轴适配提供直接的数模参考。

　　从实际设备用途来看，该缸盖头部是K系列自然吸气发动机的上部核心承载结构，负责封闭气缸上部构成燃烧室，同时集成安装进排气门、凸轮轴、火花塞、气门摇臂等核心配气部件，其内部的冷却水道与润滑油道直接连通缸体，承担着燃烧热量导出、配气机构润滑的关键作用。在整车动力系统的装配流程中，缸盖头部与缸体的结合面平面度要求控制在0.05mm以内，否则会出现气缸密封失效、冲缸垫等故障，数模中完整还原了结合面的螺栓孔分布、定位销孔位置，能够直接用于装配公差校核、密封垫片的选型匹配。

　　产品功能特性层面，该数模还原了K24A1缸盖头部的四气门 per 气缸布局，进排气道采用了偏向高转速充气效率的倾斜设计，进气道的滚流比结构特征在数模中完整保留，能够为进气歧管的改装匹配、气道抛光工艺提供精准的尺寸参考。凸轮轴安装位采用了分体式轴承盖结构，数模中还原了每个轴承盖的定位凸台、螺栓紧固力矩对应的孔深参数，同时保留了气门弹簧座的安装沉台深度、气门导管的压装孔位尺寸，可用于气门升程调整、强化气门弹簧的适配校核。缸盖侧面的温度传感器安装孔、废气再循环通道接口位置也完整还原，能够满足后处理系统改装、发动机电控标定的数模支撑需求。

　　设计思路上，这款K24A1缸盖头部采用了铝合金压铸成型的结构逻辑，数模中体现了壁厚均匀性控制特征，主体壁厚控制在4.5mm左右，燃烧室周围的水道壁厚适当加厚至6mm，避免高负荷下的热变形开裂。进排气道的走向设计兼顾了中低转速扭矩输出与高转速充气效率，进气道入口处的圆角过渡特征在数模中清晰呈现，能够减少进气阻力，提升充气系数。火花塞安装孔采用了偏心布置设计，靠近燃烧室中心位置，能够缩短火焰传播距离，提升燃烧效率，数模中还原了火花塞孔的螺纹规格、密封锥面角度，可直接用于不同热值火花塞的适配校核。

　　外形尺寸与安装边界方面，该缸盖头部的整体长度匹配K24A1直列四缸的缸体布局，进排气侧的安装凸台宽度预留了原厂进气歧管、排气头段的安装空间，数模中完整标注了各外接附件的安装孔位坐标，包括气门室盖的紧固螺栓孔分布、正时链条侧盖的定位止口尺寸、VTC执行机构的安装空腔边界。缸盖高度方向的尺寸从缸体结合面到凸轮轴轴承盖顶面的距离严格匹配原厂设计参数，能够保证气门行程与活塞运动的安全间隙，避免改装过程中出现气门碰活塞的故障。冷却水道的进出口位置、缸盖螺栓的贯穿孔深度也在数模中完整还原，可直接用于缸盖螺栓的选型、冷却管路的改装布局设计。

　　在发动机改装与再制造场景中，该数模可用于扫描数据与原厂设计的偏差比对，识别缸盖在长期使用后的变形量，为缸盖平面铣削加工提供尺寸参考；同时也可用于高性能配气机构的虚拟装配验证，提前排查凸轮轴与气门弹簧、气门与活塞之间的运动干涉问题，减少改装过程中的试错成本。对于三维建模从业者而言，该数模完整呈现了民用乘用车汽油机缸盖头部的结构设计逻辑，包括气道设计、冷却润滑回路布置、安装基准选择等工程细节，可作为内燃机核心部件建模的参考案例，理解动力部件设计中强度、散热、充气效率多目标平衡的工程思路。
