通用LT1二代发动机缸盖三维结构数模

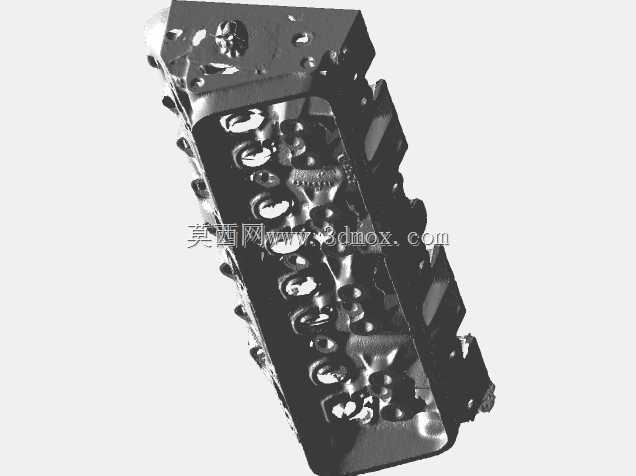

　　在车用内燃机的逆向开发、改装件设计以及教学实训场景中，气缸盖作为配气机构、冷却系统与燃烧室的集成载体，其三维结构数据的准确性直接决定了后续气道优化、冷却流场分析、缸垫匹配设计等工作的推进效率。这款LT1二代机型的缸盖数模，完整还原了铸件本体的外部轮廓、进排气道排布、气门座安装位、螺栓连接孔位以及周边附件安装接口的空间位置，能够为动力改装领域的气道打磨、燃烧室容积调整、高角度凸轮轴适配等改装作业提供精准的空间参考，也可作为职业院校内燃机结构课程的三维教学素材，帮助学员直观理解顶置气门式缸盖的内部油路、水路走向逻辑。

　　从结构设计逻辑来看，该缸盖采用整体式铝合金铸造构型（数模还原了铸件的基础壁厚分布与加强筋走向），进排气道采用异侧排布设计，进气道侧预留了喷油器安装孔位与进气歧管对接的密封平面，排气道侧集成了排气歧管安装的螺纹孔位与热负荷集中区域的加强结构，缸盖底面的燃烧室凹坑轮廓与气缸垫密封带的边界完全对齐，周边的缸盖螺栓孔按照对称力矩加载的原则排布，能够保证缸盖与缸体结合面的密封压力均匀分布，避免高负荷工况下出现燃气冲蚀、冷却液渗漏的问题。

　　在安装边界层面，数模还原了缸盖的总长、总宽与总高尺寸基准，底面与缸体对接的平面度基准、顶面与气门室盖对接的密封槽位置、前端与正时链罩对接的安装孔位坐标、后端与变速器壳体对接的附件安装位都保留了原机的空间位置关系，设计人员在进行周边附件适配时，可以直接提取对应孔位的坐标参数，不需要反复核对二维图纸的尺寸链。针对逆向扫描数据存在的局部点云缺失问题，数模在非关键安装面的区域保留了扫描原始的曲面特征，而在密封面、安装孔位、气门导管孔等关键配合区域，都做了几何特征的规整处理，既保留了原铸件的实际成型特征，又保证了关键配合尺寸的可参考性。

　　在实际工程应用中，这类缸盖数模还可用于冷却系统的CFD仿真分析，通过提取内部水套的腔体结构，模拟不同转速下冷却液在缸盖水套内的流动速度与温度分布，识别热负荷过高的区域，为冷却水道的优化设计提供数据支撑；也可用于配气机构的运动干涉检查，将凸轮轴、气门、气门弹簧等部件装配到缸盖数模中，模拟气门最大升程状态下的运动空间，验证改装部件是否会与缸盖本体发生运动干涉。对于从事发动机性能升级的改装厂商而言，这款数模能够省去人工测量缸盖尺寸的大量时间，直接在三维环境中完成气道扩径、燃烧室铣削量的模拟计算，提前预判改装后压缩比的变化范围，减少台架试验的反复调整次数。需要注意的是，该数模为扫描逆向得到的结构参考模型，关键配合尺寸如气门导管孔内径、气门座圈安装孔过盈量、缸盖螺栓孔螺纹深度等参数，在实际加工或改装作业时仍需结合原厂维修手册的公差要求进行校核，避免直接用于生产加工导致的配合失效问题。
