六位直插式DIP拨码开关三维建模作品

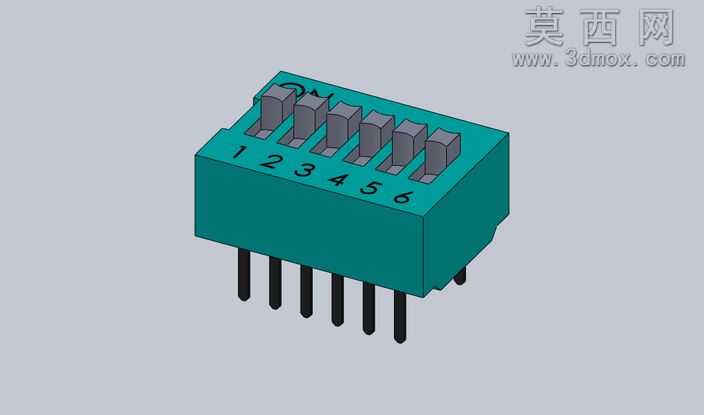

本作品为六位直插式DIP拨码开关的三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循工业电子元器件的实际生产尺寸规范，还原真实产品的结构特征与外观细节。建模初期先梳理DIP开关的整体结构逻辑，将模型拆分为绝缘基座、拨码按键、直插引脚三个核心模块，先绘制基座的二维草绘轮廓，通过拉伸命令生成基座主体，在基座顶面精准定位六个拨码位的安装槽位，每个槽位的间距、深度均参照行业通用的2.54mm引脚间距标准设置，确保模型符合实际PCB板焊接的尺寸匹配要求。拨码按键部分单独建模，先绘制单个拨块的截面轮廓，通过拉伸、倒圆角命令还原拨块的握持防滑纹理与拨动卡位结构，完成单个拨块建模后通过线性阵列命令生成其余五个拨块，保证六个拨块的尺寸一致性与排布均匀性，同时在基座表面添加1-6的数字标识，通过包覆命令将数字刻印在基座对应位置，还原产品的位号标识特征。直插引脚部分采用扫描命令完成，先绘制引脚的走向路径，再绘制圆形引脚截面，沿路径扫描生成单根引脚，参照直插DIP开关的引脚排布规律，在基座底部对应位置阵列生成全部引脚，引脚的直径、伸出长度均符合波峰焊工艺的实际尺寸要求。材质与渲染阶段，为绝缘基座赋予深绿色哑光工程塑料材质，调整材质的粗糙度参数还原塑壳的磨砂质感，为拨码按键赋予深灰色硬质塑料材质，与基座形成清晰的色彩区分，为直插引脚赋予镀锡金属材质，添加轻微的金属反光效果还原金属引脚的真实质感，渲染时采用柔和的工业产品打光方案，多角度呈现模型的结构细节，避免局部过曝或阴影过重的问题。结构设计上还原了DIP开关的卡位结构特征，每个拨块对应独立的通断卡位，建模时预留了拨块的活动间隙，还原真实产品拨动时的行程空间，整体模型无破面、无重叠几何，各部件的装配关系完全匹配实物的组装逻辑，可用于电子电路教学演示、PCB布局仿真、产品装配示意等多个场景，建模过程中对边角位置做了符合注塑工艺要求的倒圆角处理，避免出现现实生产中无法实现的尖锐直角，让模型既具备外观展示性，也符合工业生产的工艺逻辑。
