CN-5型辅助接触器三维结构设计

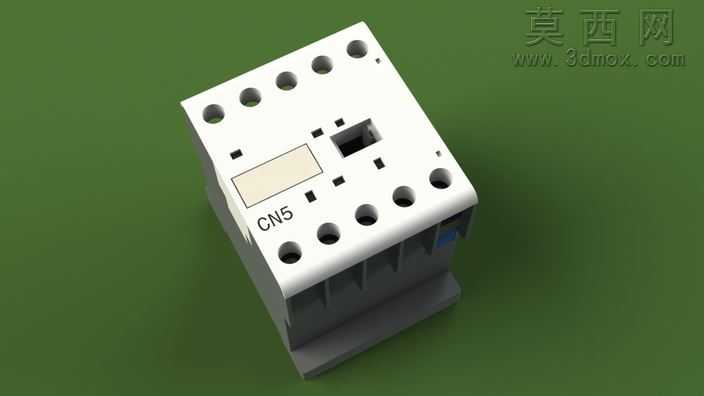

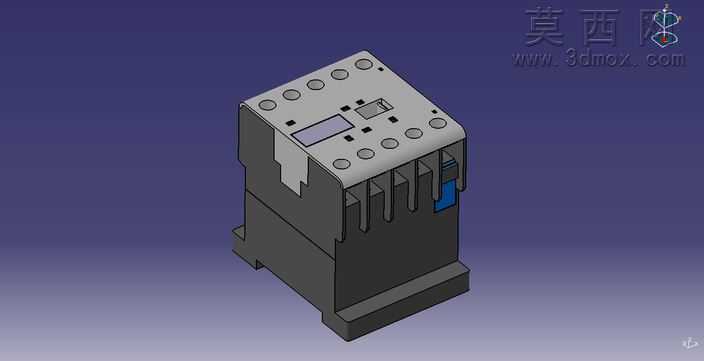

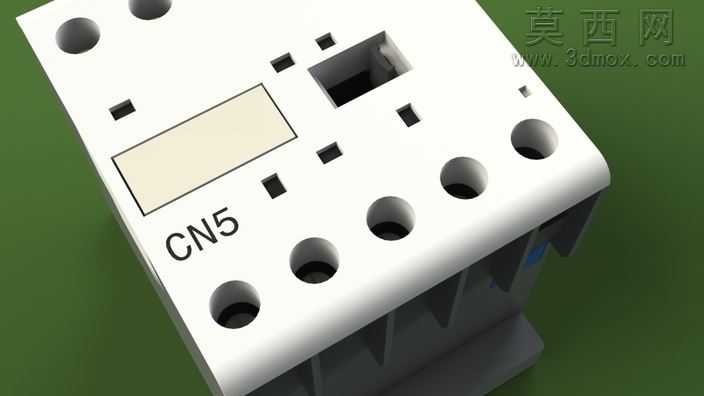

本作品为CN-5型辅助接触器的三维数字化设计成果，建模阶段依托三维设计软件完成全参数化特征构建，首先从产品的实际功能结构出发，先完成基座主体的轮廓草绘，通过拉伸、切除等基础特征塑造出壳体的基础外形，精准还原了产品正面均匀排布的接线孔位结构，每一处孔位的孔径、孔距都参照实物尺寸做了参数约束，保证后续装配环节的尺寸匹配度。在壳体细节处理上，对正面的标识区域、卡扣卡槽结构都做了精细化的特征刻画，CN5标识位置做了独立的凸台特征处理，还原实物的标识印刷基底结构，侧面的散热槽、底部的安装导轨卡槽结构都通过阵列、切除等命令完成，保证结构细节和实物完全一致。上部的接线端子区域，逐个构建了端子的固定孔、接线位的凹槽结构，区分了主接线位和辅助接线位的排布差异，还原了接触器顶部的操作窗口结构，窗口周边的定位小凸点、卡扣位都做了逐一还原，没有遗漏细小的装配结构。材质与渲染阶段，为壳体部分赋予了哑光米白色工程塑料材质，调整了材质的粗糙度、漫反射参数，还原工业塑料的哑光质感，底部基座部分赋予深灰色硬质绝缘塑料材质，和上部壳体形成明确的材质区分，接线孔内部做了金属材质的赋予，模拟内部导电件的金属质感。渲染场景采用纯色深绿背景，布置了柔和的三点布光，主光源从斜上方打亮产品主体，补光弱化阴影区域的死黑问题，轮廓光勾勒产品的边缘轮廓，避免产品和背景融在一起，最终渲染图清晰展现了产品的整体外形和结构细节。设计思路上完全遵循低压电器的实际生产结构逻辑，所有结构都服务于产品的电气连接、安装固定、动作触发的实际功能，没有添加冗余的装饰性结构，每一处特征都对应实物的实际功能部件，既保证了三维模型的外观还原度，也保留了完整的结构拆分逻辑，可用于电气装配模拟、产品展示、教学演示等多个场景，模型的参数化特征支持后续的尺寸调整和结构修改，能够适配不同的衍生设计需求。
