苏格兰威士忌轭式传动机构三维建模作品

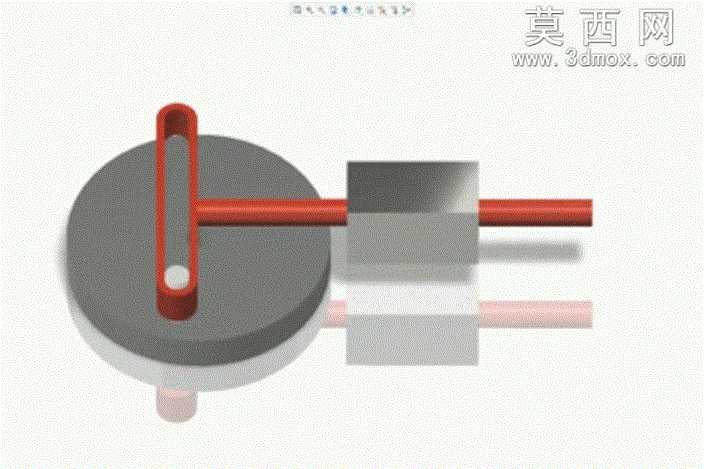

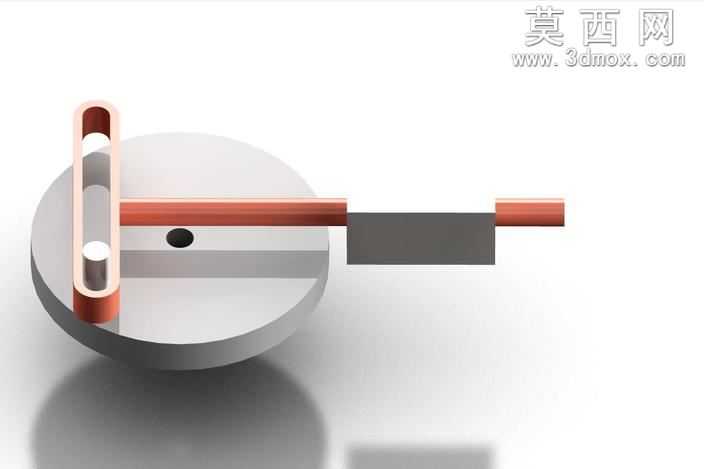

本作品为苏格兰威士忌轭式传动机构的三维建模成果，建模过程依托Creo2.0三维设计环境完成，整体遵循机械传动原理的严谨设计逻辑，从结构草图绘制到实体特征生成全程保持参数化关联，便于后续的尺寸调整与结构优化。建模初期先完成核心传动部件的尺寸链推导，明确圆形转盘、竖直导槽轭件、水平传动滑杆、侧向输出杆件的配合公差基准，通过拉伸、旋转、切除等基础实体特征搭建主体框架，针对导槽与滑销的配合面做了精细化的圆角处理，避免机构运动过程中出现应力集中的问题。材质渲染阶段，为圆形转盘赋予哑光深灰色磨砂金属材质，模拟铸铁基座的厚重质感，为轭件与传动杆件赋予亮面红色烤漆金属材质，突出运动部件的视觉辨识度，中间的滑动配合块采用半透明磨砂玻璃材质，清晰展现内部滑杆的穿插运动关系，底部与侧向的输出接口采用淡粉色半透明工程塑料材质，区分固定基座与外接输出端的功能差异。结构设计上，该机构属于典型的曲柄滑块类衍生传动结构，圆形转盘上的偏心销嵌入竖直轭件的长导槽内，当转盘做圆周回转运动时，偏心销会带动轭件沿水平方向做往复直线运动，同时轭件的水平滑杆穿过中间导向块，保证运动轨迹的直线度，侧向伸出的两根平行杆件可作为动力输出端连接外部负载，实现回转运动到直线往复运动的平稳转换。设计过程中反复校核了各运动部件的行程范围，确保偏心销转动到上下极限位置时，轭件不会与导向块发生碰撞，导槽的长度预留了足够的运动余量，滑杆与导向块的配合长度满足长行程往复运动的导向稳定性要求，整体模型无干涉特征，可直接导入运动仿真模块添加驱动约束，完成连续运动的模拟验证，也可导出为通用中间格式用于其他三维软件的二次开发或教学演示场景，直观展现轭式传动机构的运动原理与结构组成。
