用于修复Eryone线轴的适配结构件

在桌面级FDM3D打印的日常作业场景中，耗材线轴的结构损坏是高频出现的实操问题，这类适配结构件正是针对线轴侧缘开裂、中心纸筒形变后的修复需求设计，无需整体替换整卷耗材，仅通过加装适配组件即可恢复线轴的正常转动供料功能，有效降低耗材损耗成本。

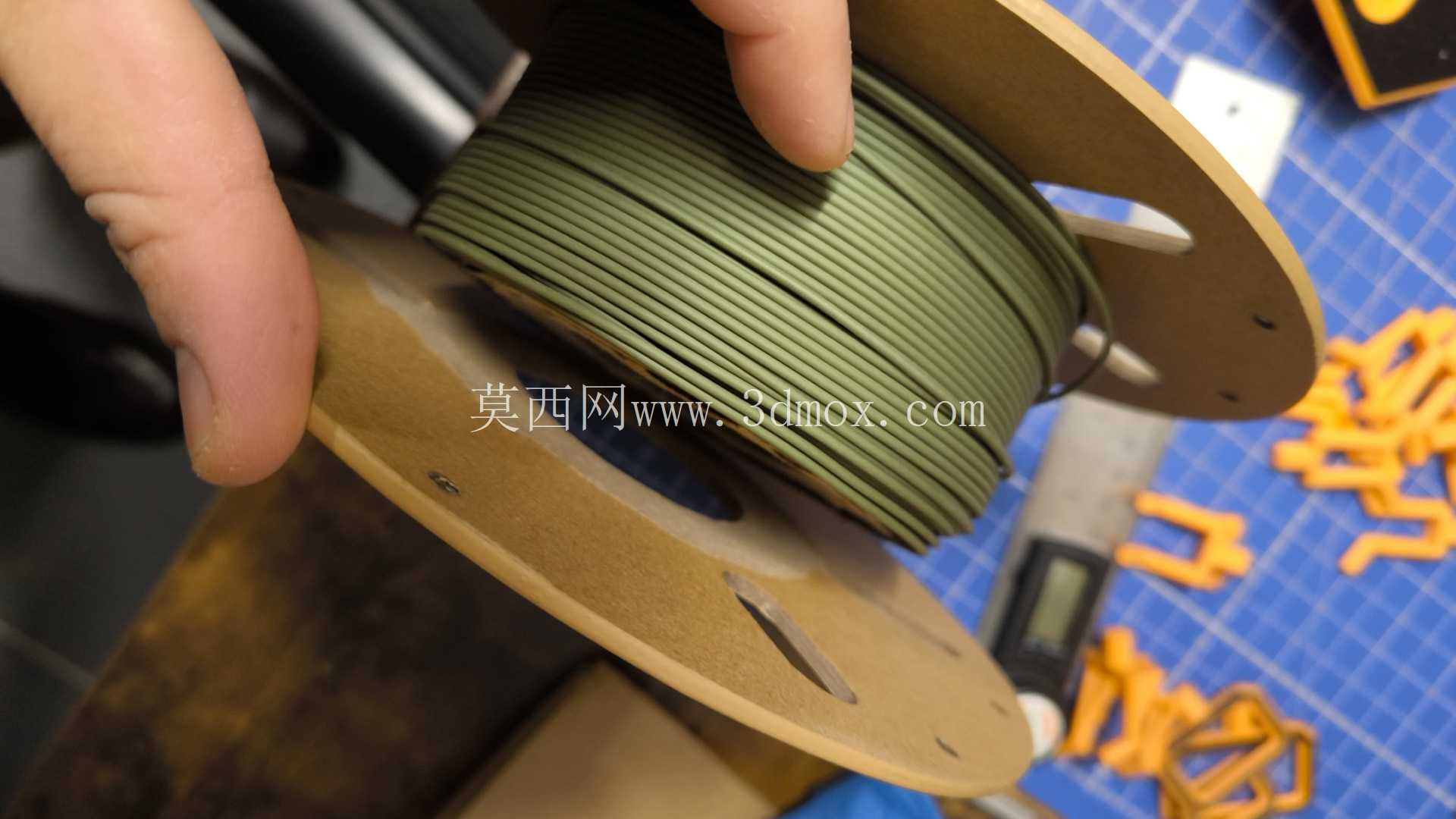

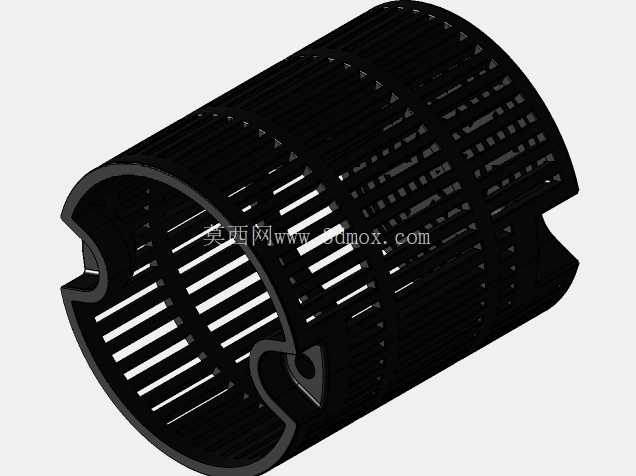

从实际使用场景来看，多数桌面级3D打印设备的耗材架采用中心轴穿设的承载方式，线轴中心的纸筒是核心受力部位，当线轴发生摔落、挤压导致侧缘开裂、中心纸筒失圆后，转动过程中会出现耗材拉扯阻力不均、送料打滑、层纹错位等打印故障，严重时会导致打印件报废。该适配结构采用分体嵌套式设计，核心定位环与线轴中心纸筒内径匹配，安装时直接嵌入原有纸筒内部，替代受损的纸筒承担中心轴的承载作用力，从根源上解决纸筒形变带来的同轴度偏差问题。

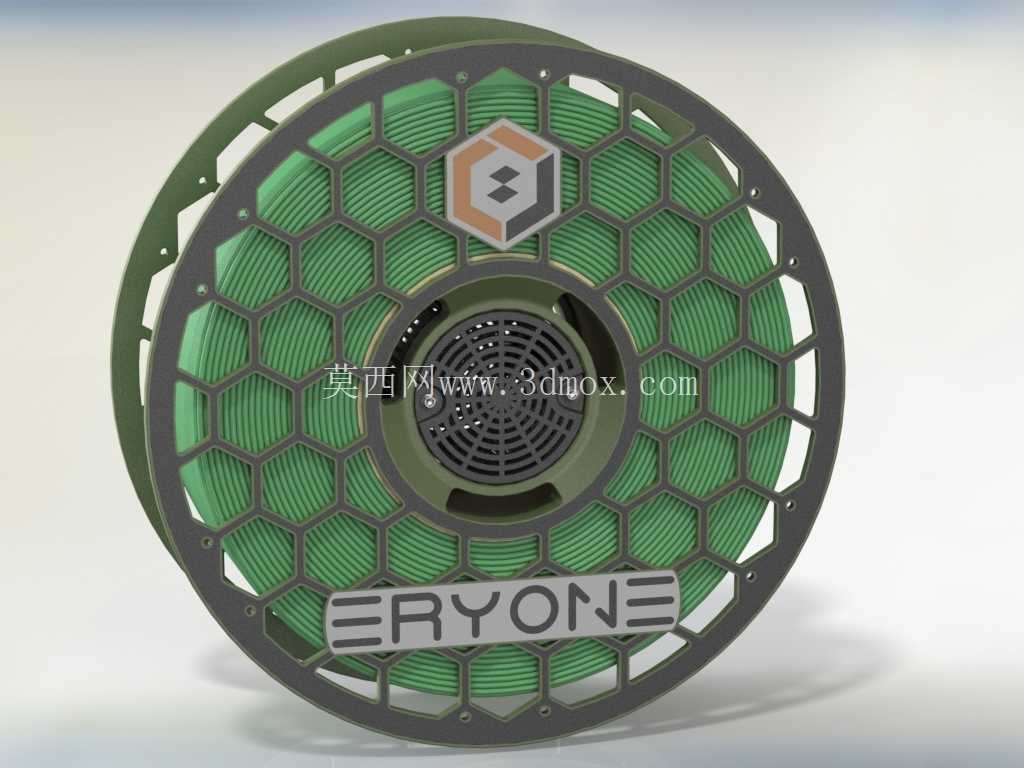

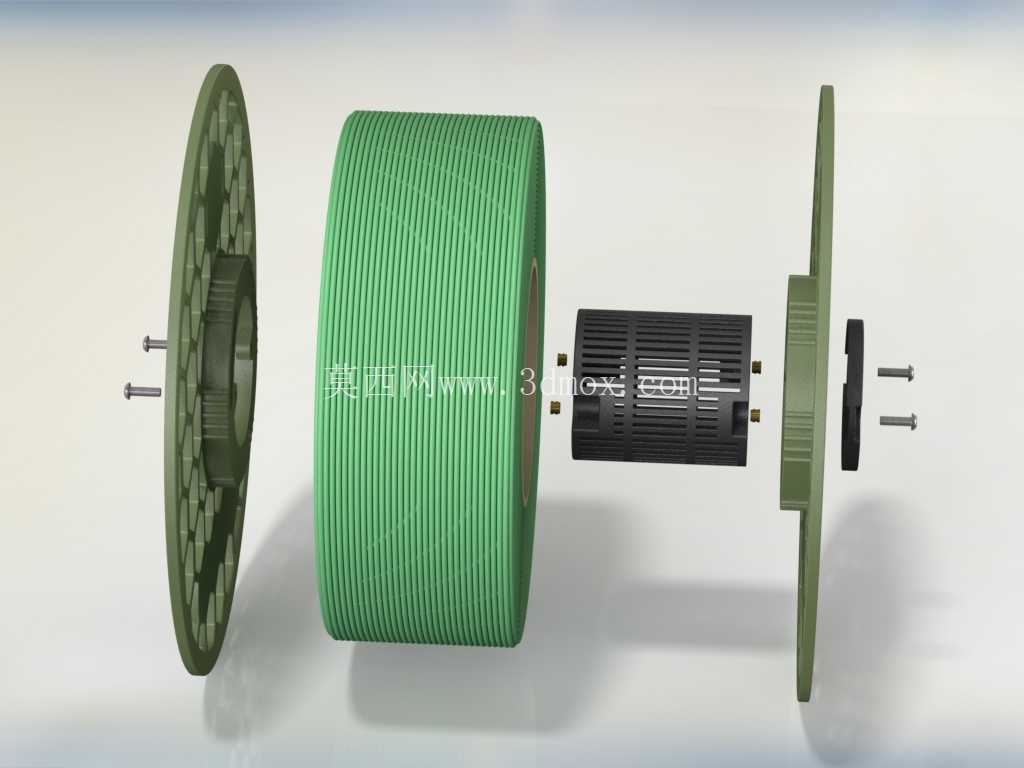

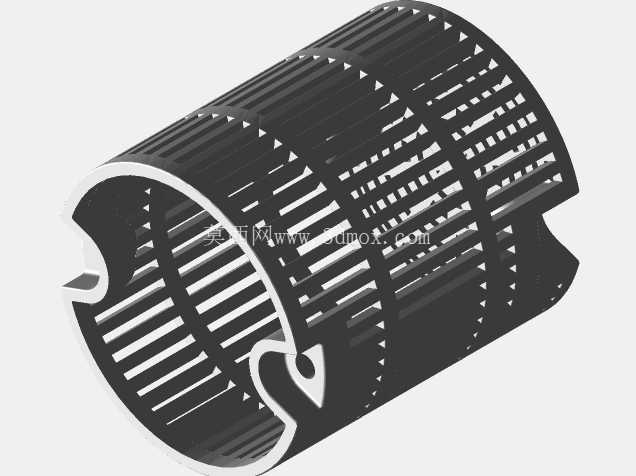

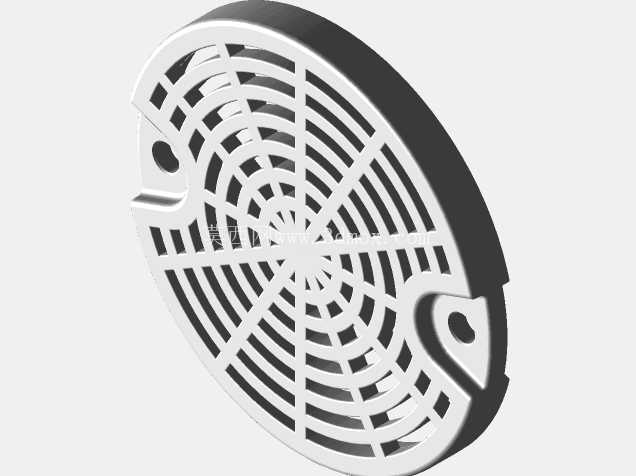

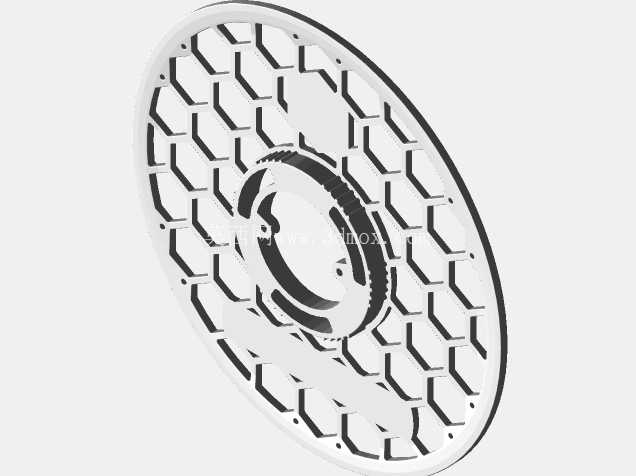

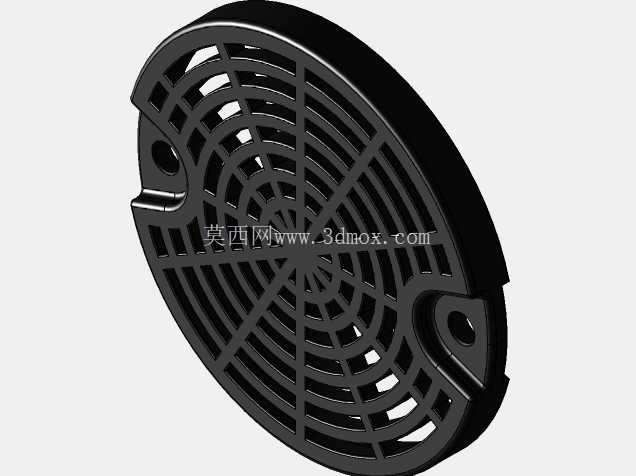

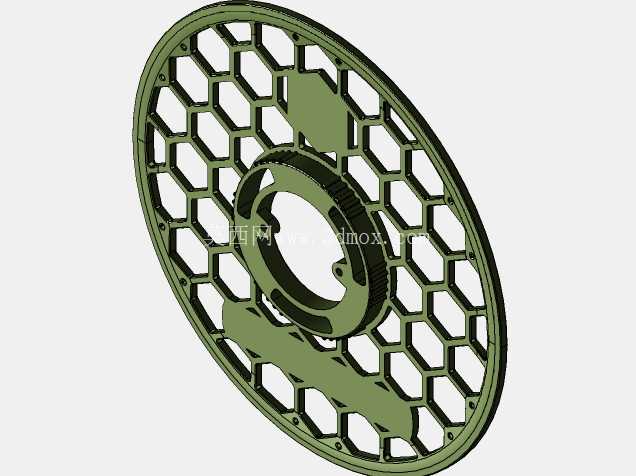

结构设计上，适配组件分为中心定位座、外缘支撑环、锁紧嵌件三个功能部分，中心定位座预留了标准的穿轴通孔，适配市面多数桌面级3D打印机通用的耗材架轴径，中心区域增设的容腔可放置硅胶干燥剂或硅胶球，在承载线轴的同时兼顾耗材防潮存储功能，避免PLA、尼龙这类易吸潮耗材在放置过程中受潮影响打印质量。外缘支撑环采用蜂窝式镂空结构，在保证支撑强度的前提下尽可能降低自身重量，减少线轴转动时的转动惯量，避免送料过程中出现惯性拉扯导致的耗材过送问题。支撑环的外缘弧度与Eryone原厂线轴的侧缘内弧完全匹配，安装后可贴合开裂的线轴侧缘内侧，对开裂的塑料侧缘形成均匀的径向支撑，防止开裂部位在转动过程中进一步扩张。

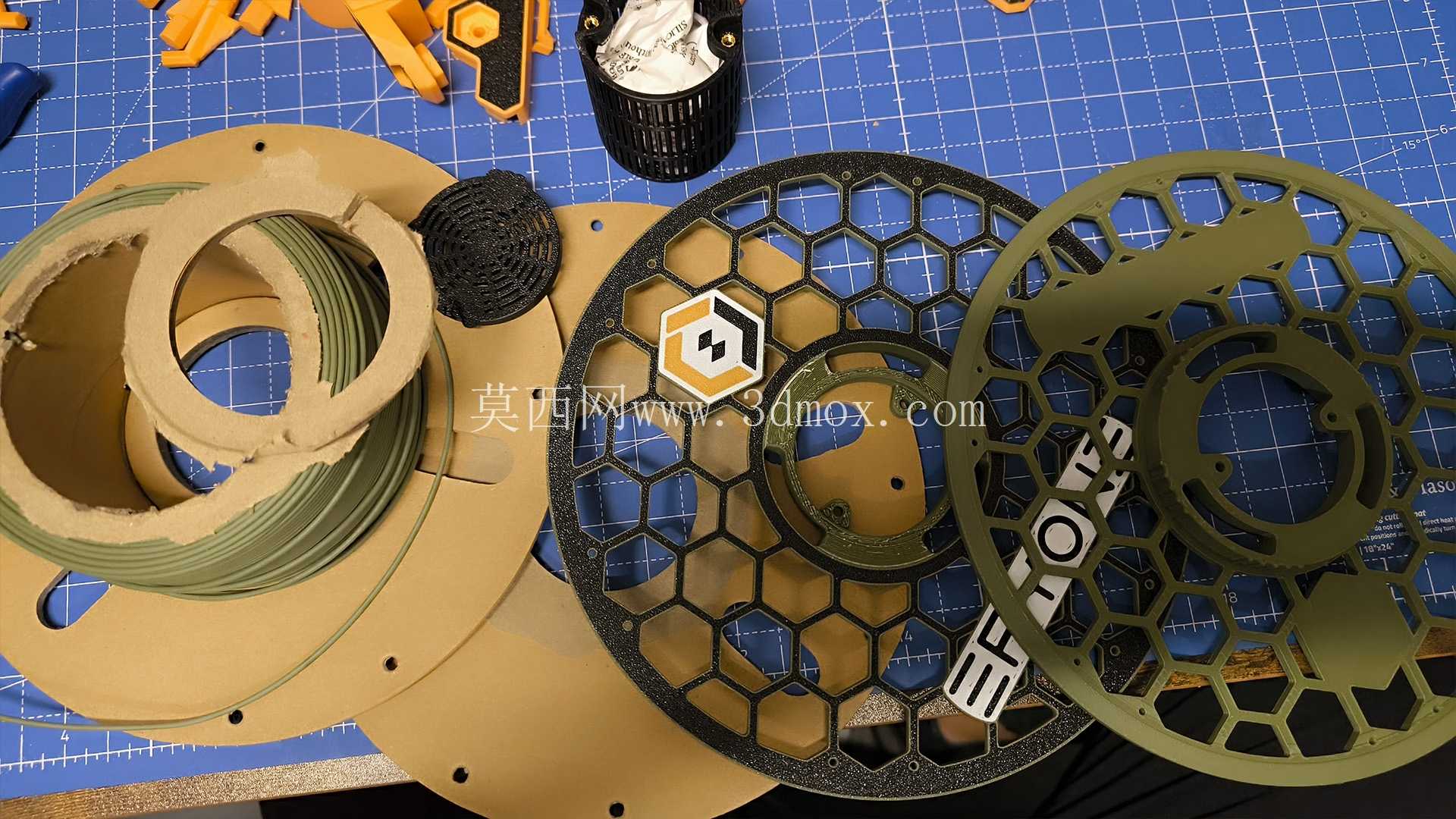

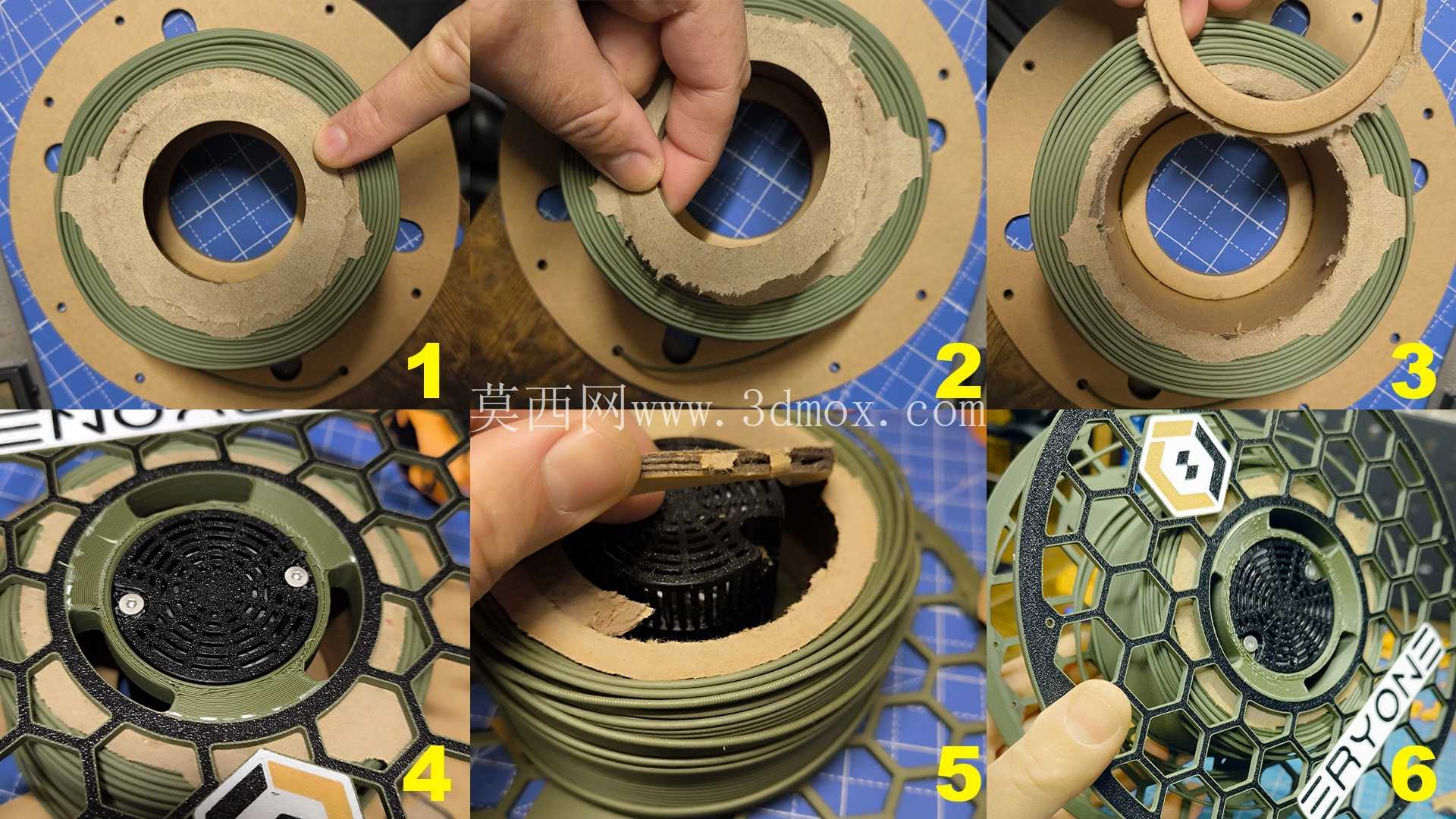

安装边界方面，适配组件的锁紧结构采用四个均匀分布的黄铜螺纹嵌件作为受力点，嵌件预先嵌入适配座的安装柱内，配合M3规格的螺丝将中心座与外缘支撑环锁紧为整体，安装时无需对原有损坏的线轴进行裁切、打磨等二次加工，仅需将开裂的侧缘对齐后套入支撑环，拧紧螺丝即可完成修复，整个安装过程无需专用工装，徒手配合普通内六角扳手即可完成。适配组件的整体外径与原厂线轴侧缘内径完全贴合，安装后不会超出原有线轴的外轮廓尺寸，可兼容原有设备的耗材架安装空间，不会出现线轴宽度过宽无法放入耗材架的问题。中心穿轴孔的同轴度公差控制在0.1mm以内，安装后线轴转动无偏心晃动，送料阻力与全新原厂线轴的转动阻力基本一致，不会增加挤出电机的送料负载。

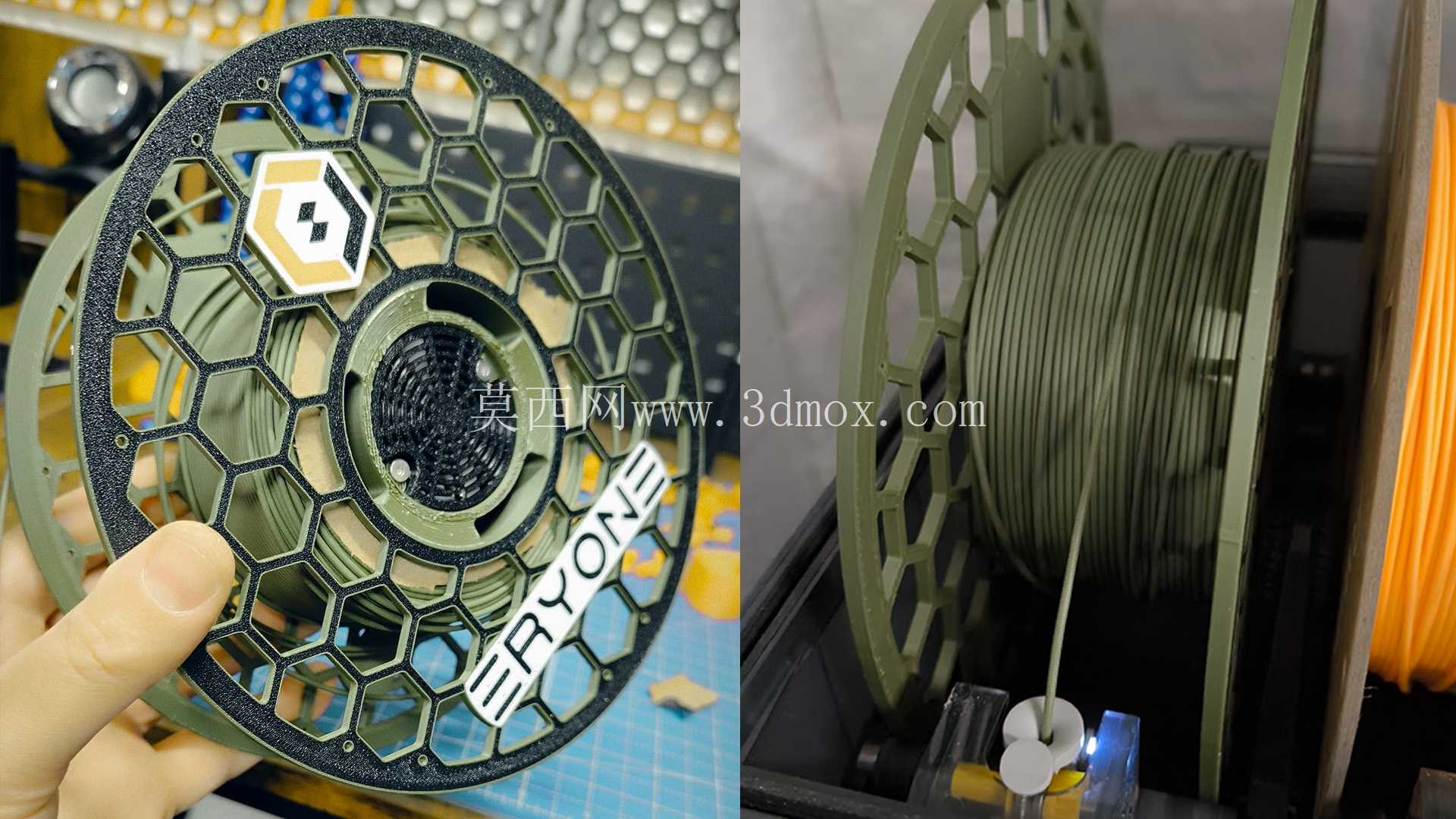

从结构强度角度考量，适配件的受力部位均做了加厚处理，中心定位座的壁厚设置为3mm，外缘支撑环的筋条厚度为2mm，可承受单卷1kg耗材的满载重量，长期使用不会出现结构形变。螺纹嵌件的拉拔力满足反复拆装需求，即使后续需要更换干燥剂或者调整安装位置，多次拆装螺丝也不会出现滑牙问题。镂空结构的设计除了减重之外，还可提升线轴侧部的空气流通性，配合中心放置的干燥剂，可在耗材存储过程中持续保持耗材干燥，减少耗材烘干的频次。在实际打印作业中，修复后的线轴可正常适配AMS等多色耗材自动切换系统，不会因为线轴形变导致料架卡料、换料失败等问题，适配性覆盖从入门级单喷头打印机到多色高速打印设备的耗材承载需求。
