VzBot3D打印机风管快接组合套件

　　这套结构件围绕VzBot系列高速3D打印机的挤出端送风路径做整合改造，把Klicky探针调平机构与Quickdraw快拆风道的安装逻辑合并到同一组安装基座上，核心目标是减少打印头运动侧的冗余支架、压缩热端周边的占用空间，同时保留探针自动调平、风道定向冷却两项核心功能。从实际装机场景来看，高速打印时喷头需要在XY方向频繁加减速，打印头总成的重量、外伸轮廓直接影响振动表现和打印边界，原有两套独立机构各自带固定支架，不仅叠装后螺丝点位多、拆装步骤繁琐，风管走线也容易和探针摆臂发生干涉，这套整合件就是针对该痛点做的结构重构。

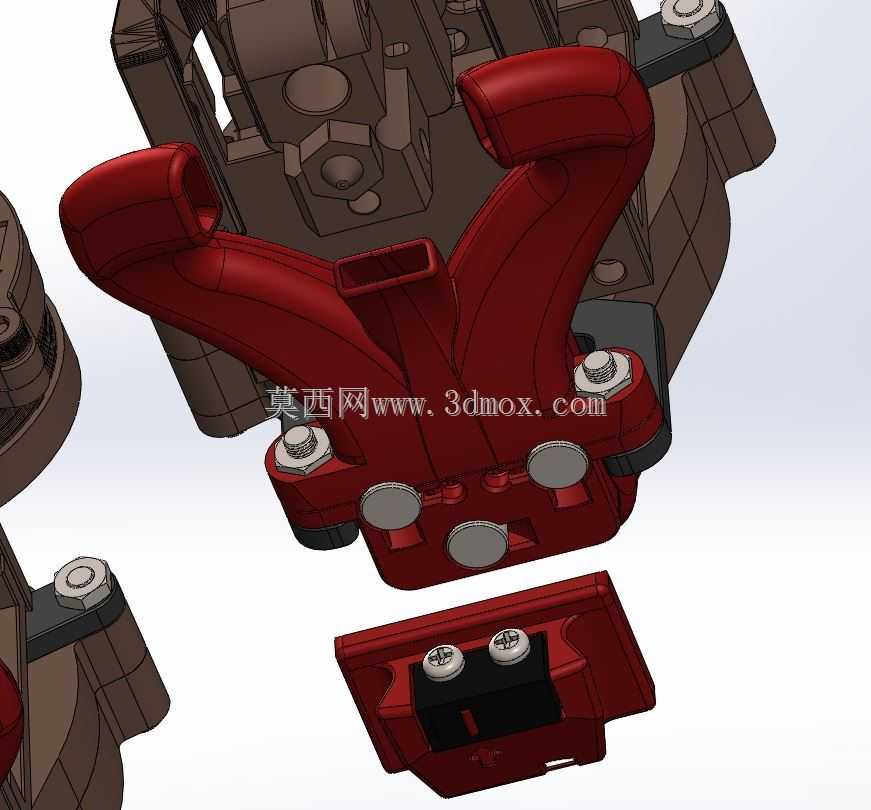

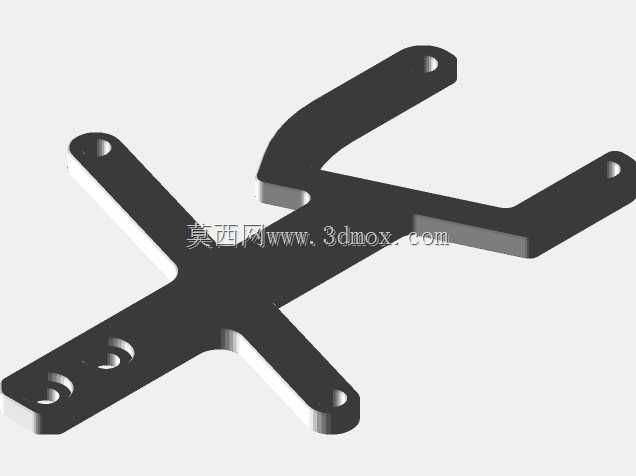

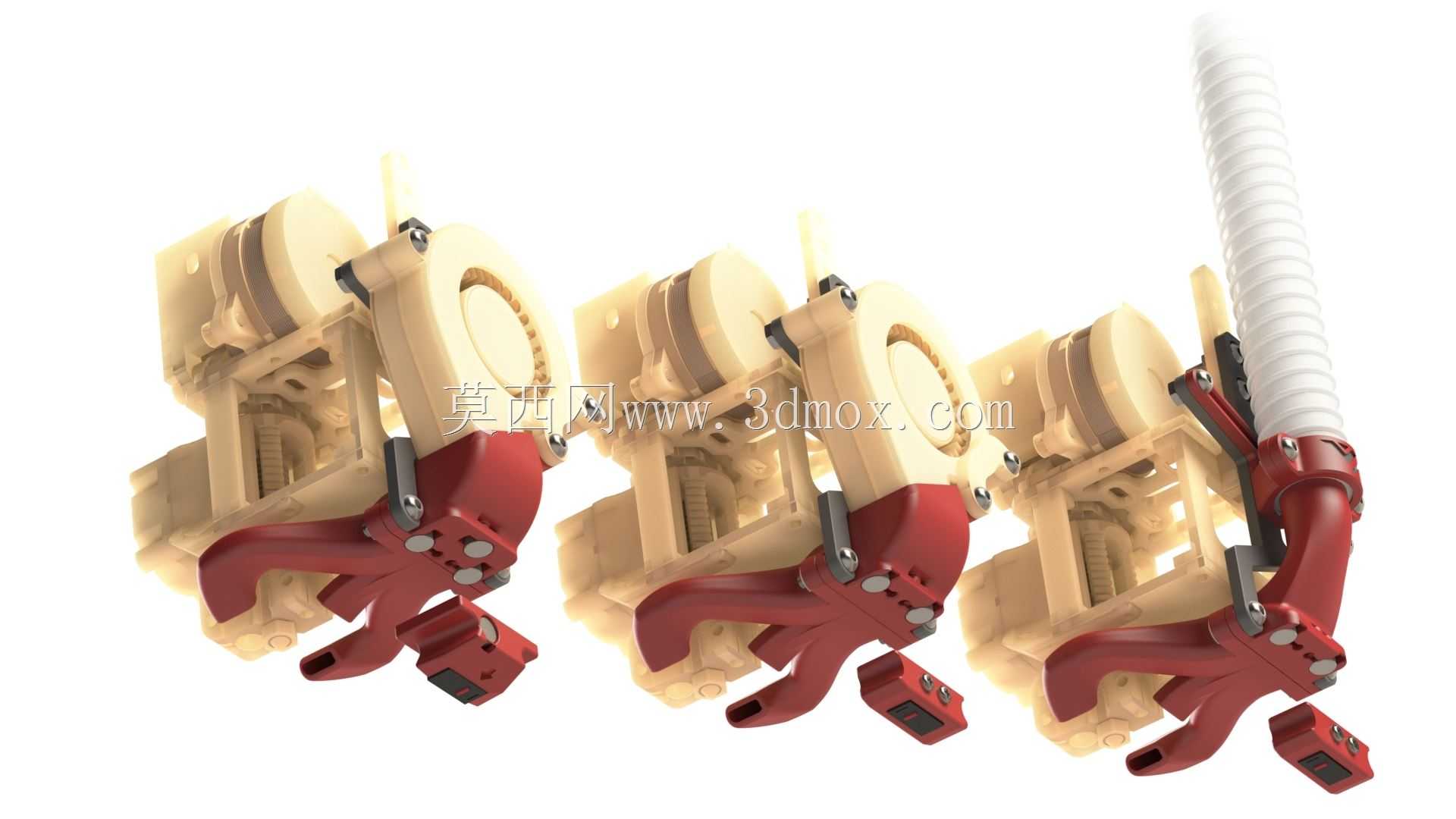

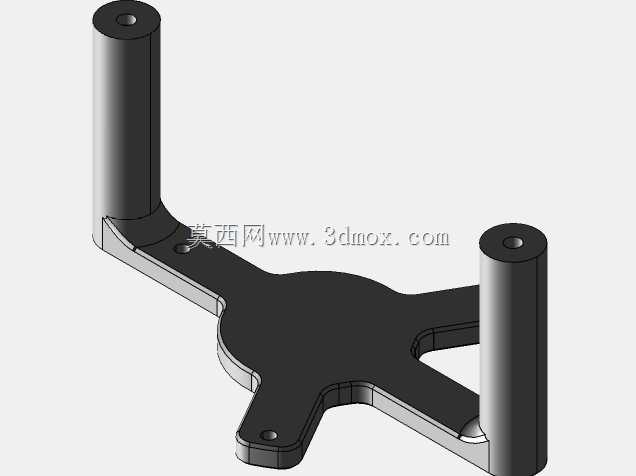

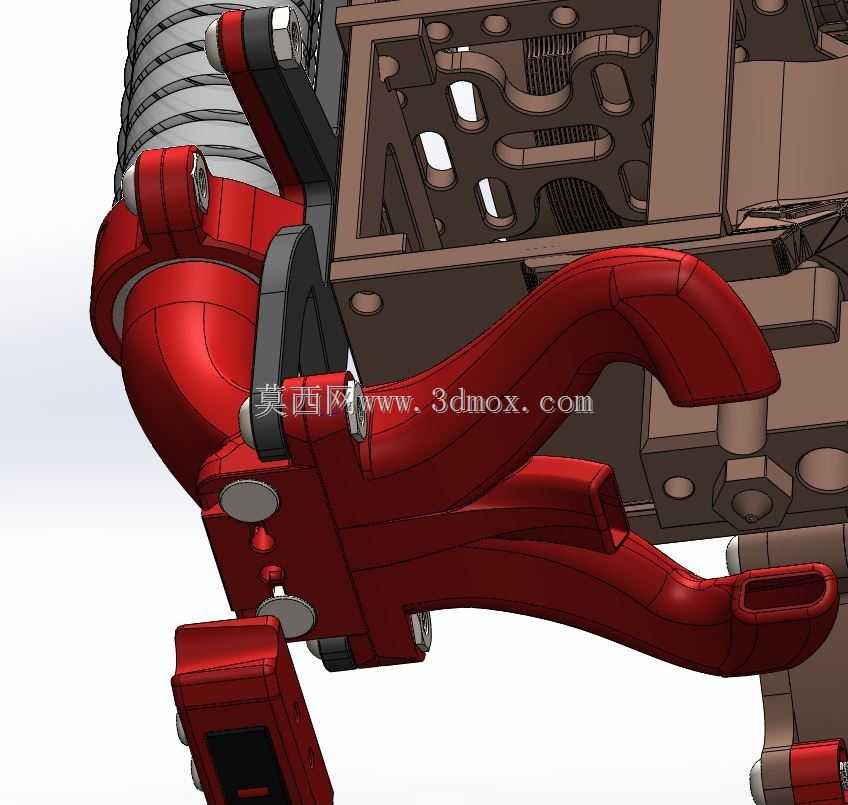

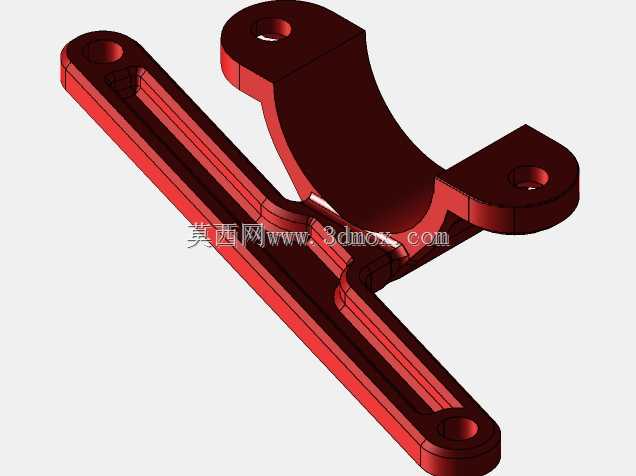

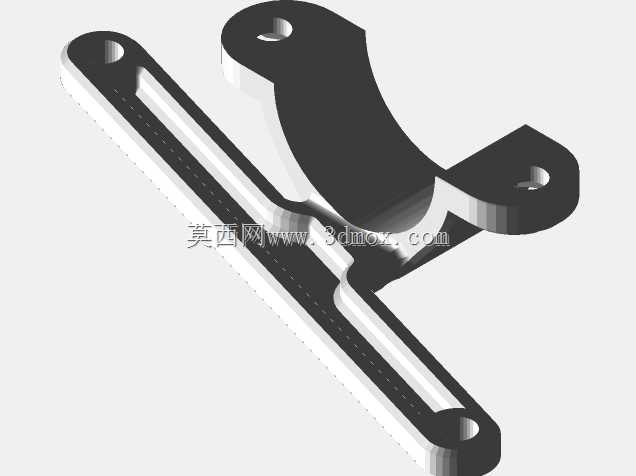

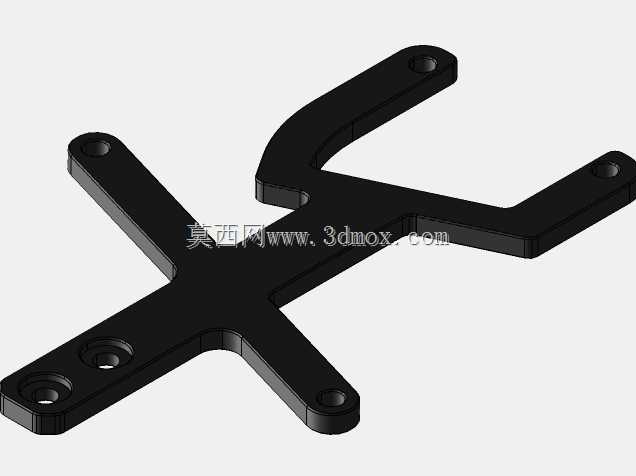

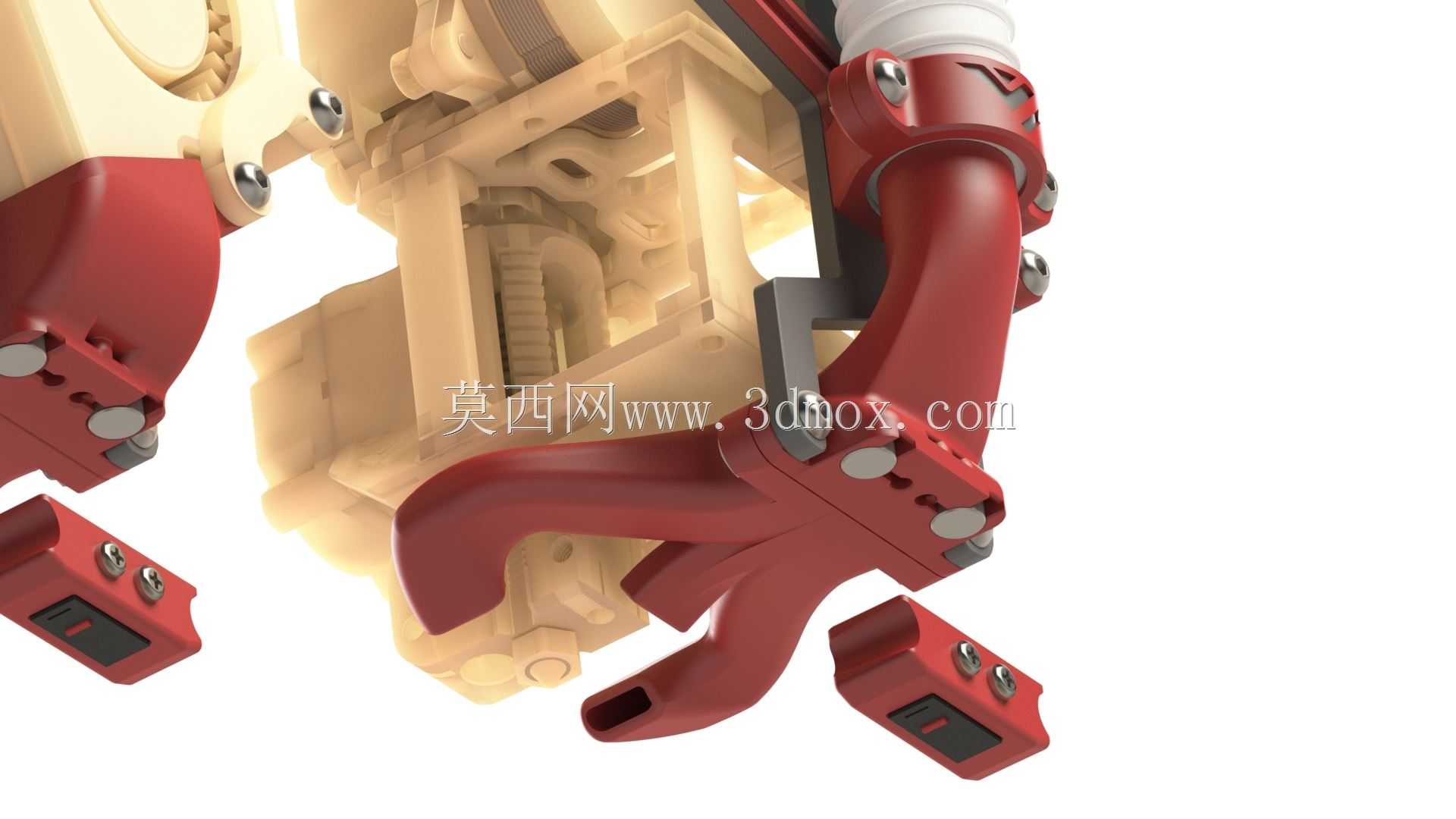

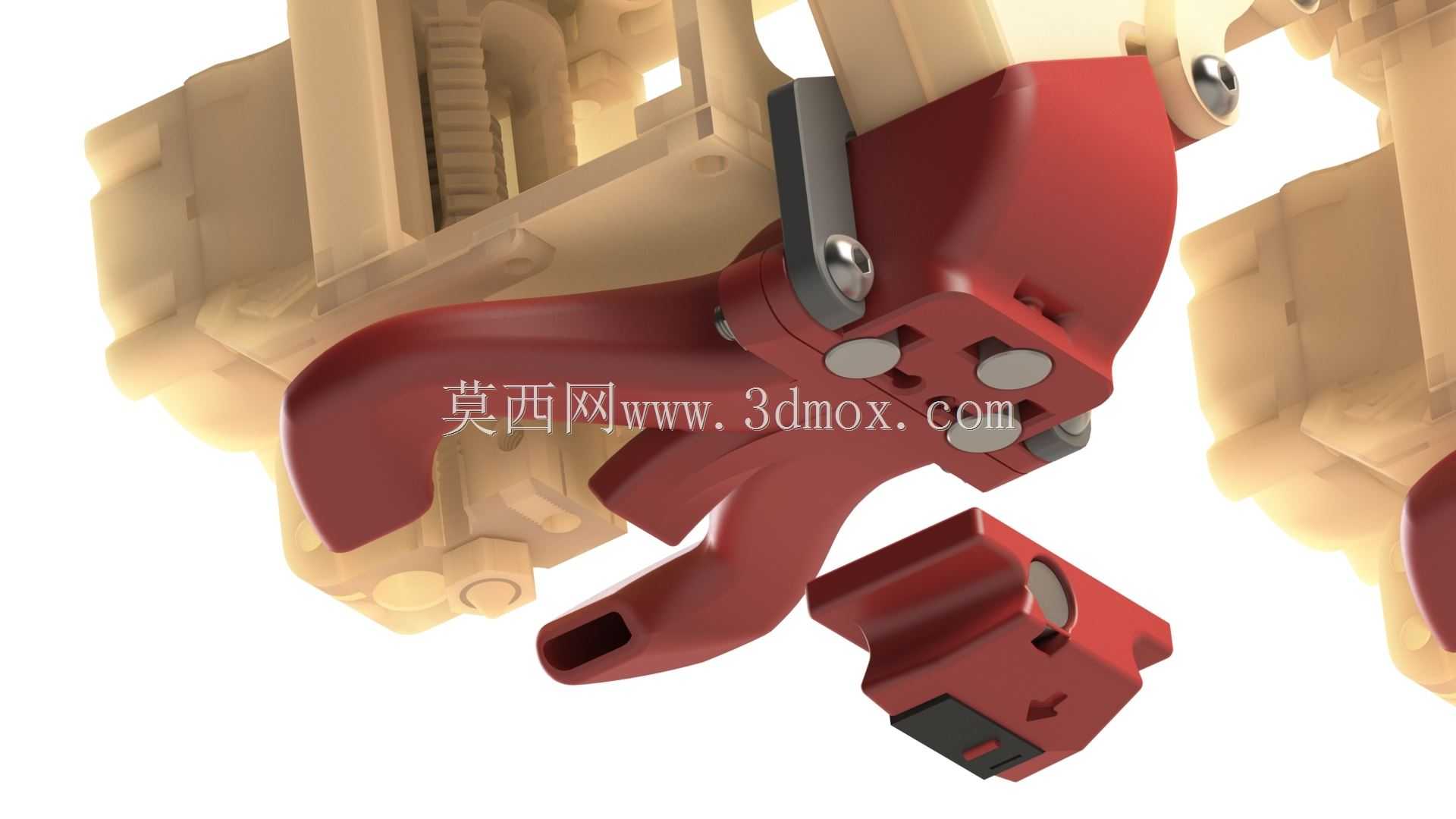

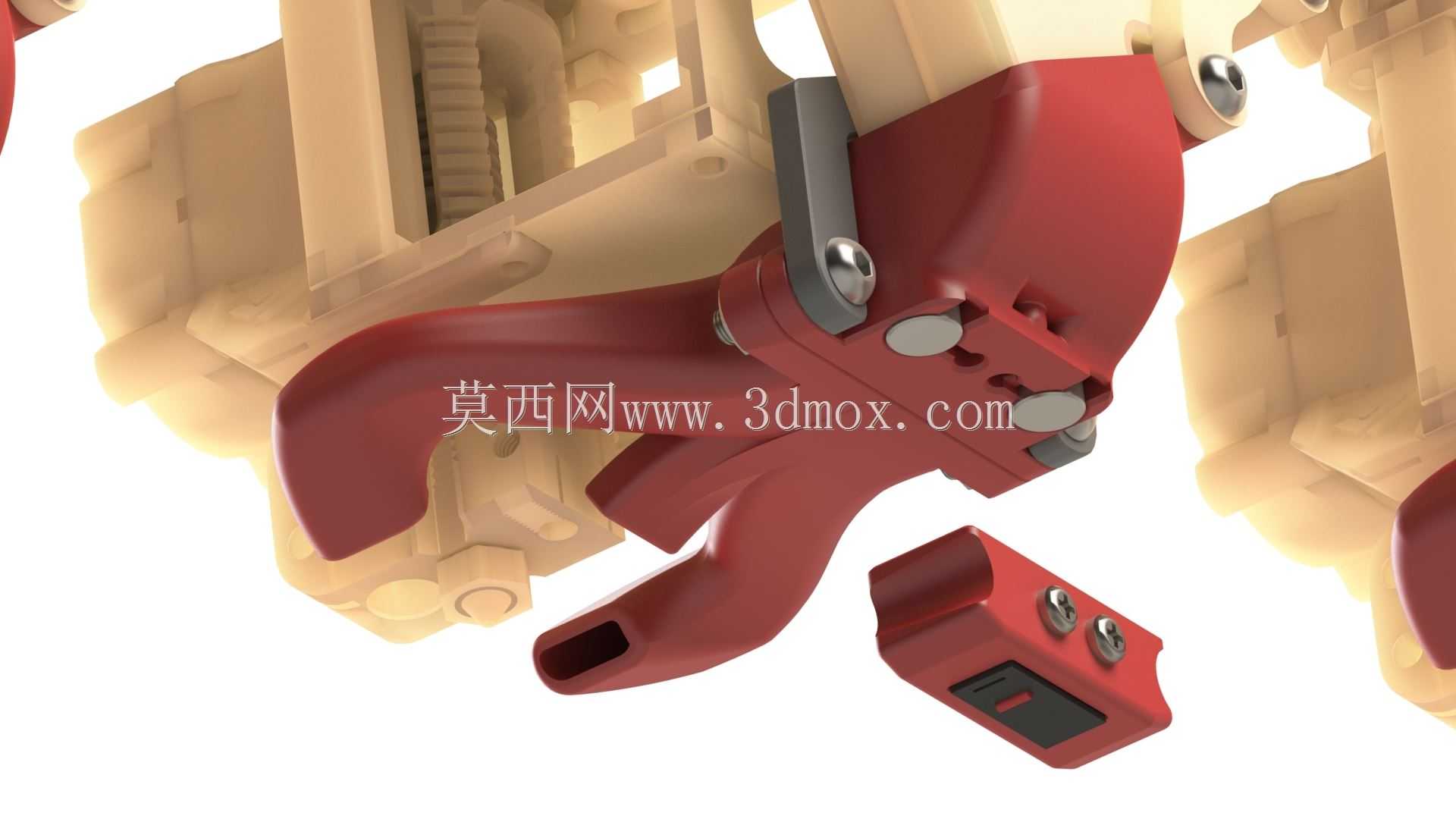

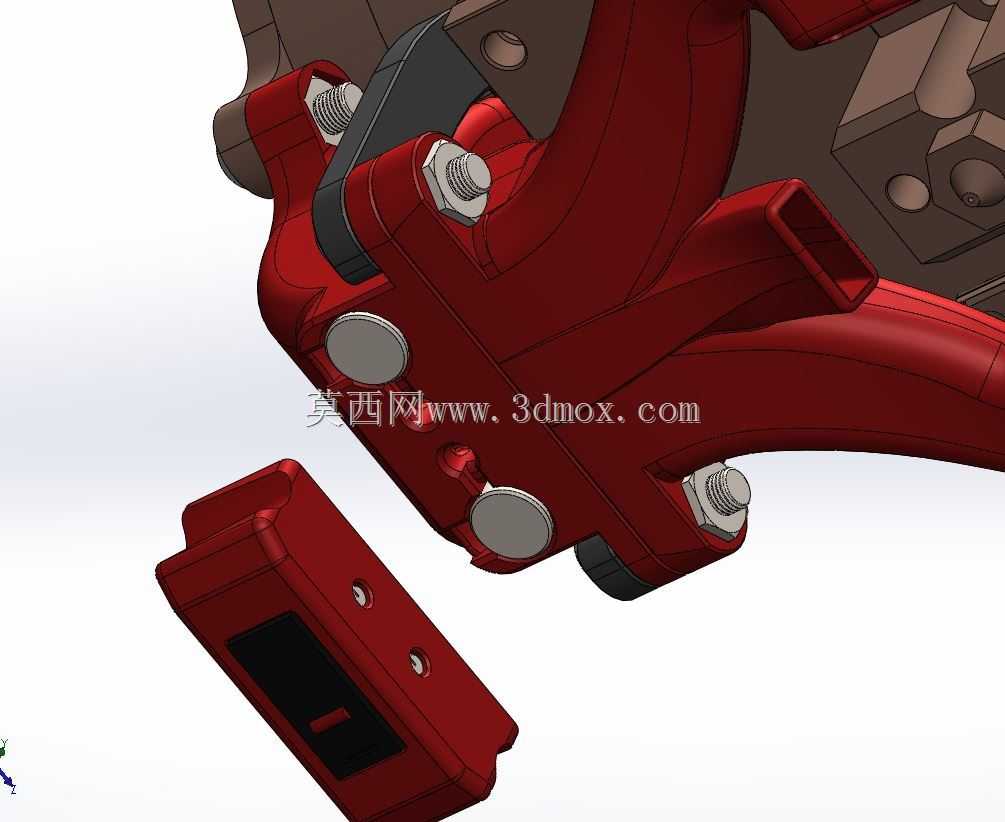

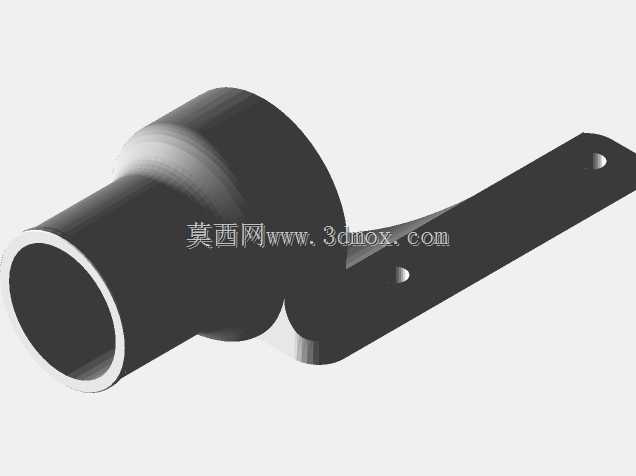

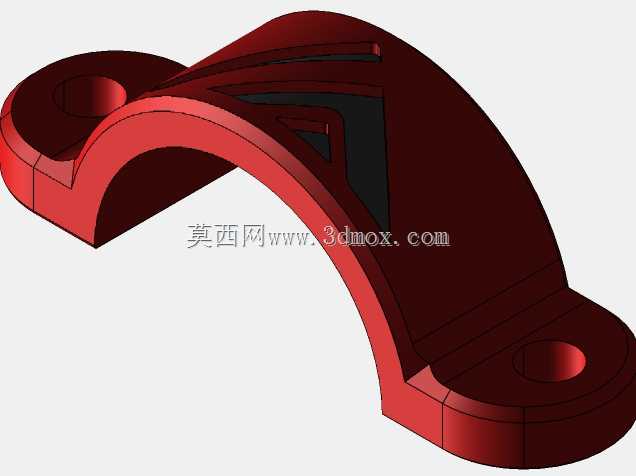

　　结构设计上，套件仅改动两处核心组件：风管转接弯管和探针耦合基座，其余风管主体、快拆卡扣、探针触发触点的原有尺寸完全保留，不需要替换整套送风系统，老机型迭代时可以直接沿用原有耗材，降低改造成本。基座部分采用米黄色工程塑料打印成型，对应安装位预留了标准的螺丝沉孔，对位槽和VzBot330、VzBot235机型的热端安装孔位完全匹配，红色的操作摆臂集成了探针锁止与风管快拆卡扣的联动结构，扳动摆臂时可以同步解锁探针固定座和风管插接端，日常维护更换喷嘴、清理风道积碳时，不需要反复拧动多颗固定螺丝，单次拆装动作就能同时取下两个功能部件。

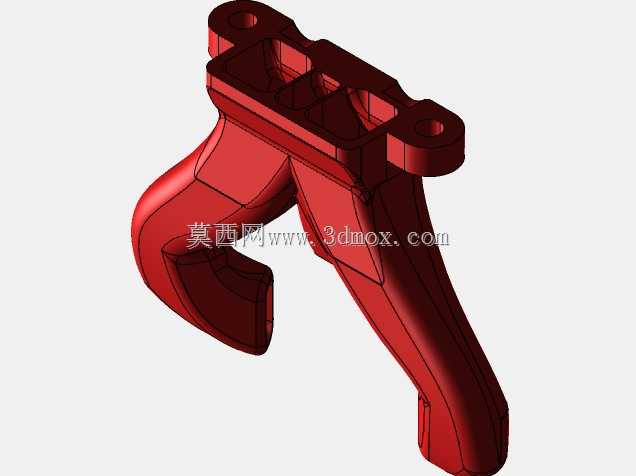

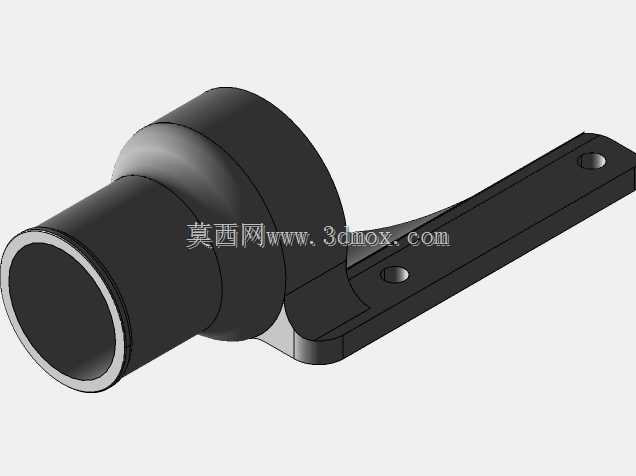

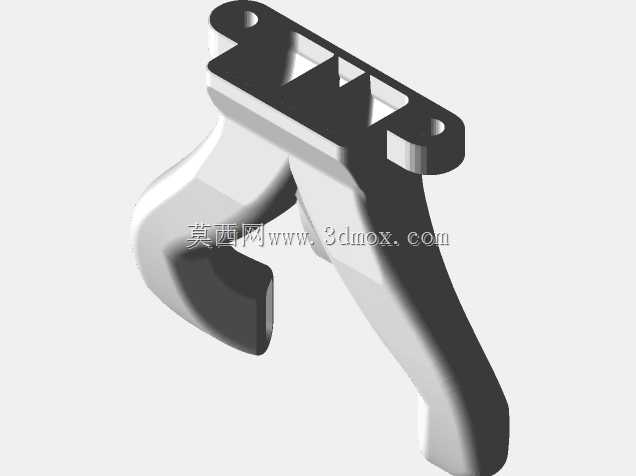

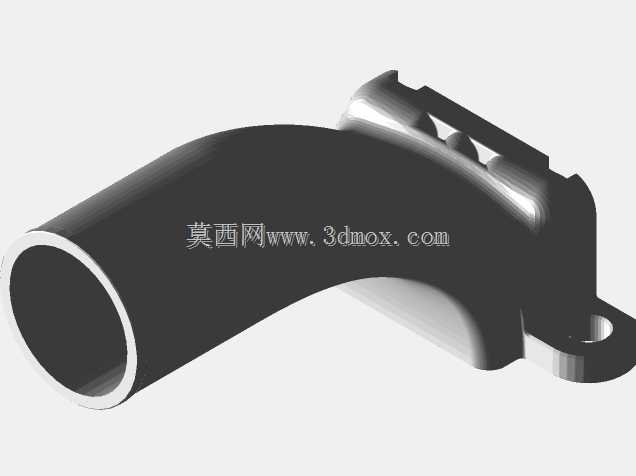

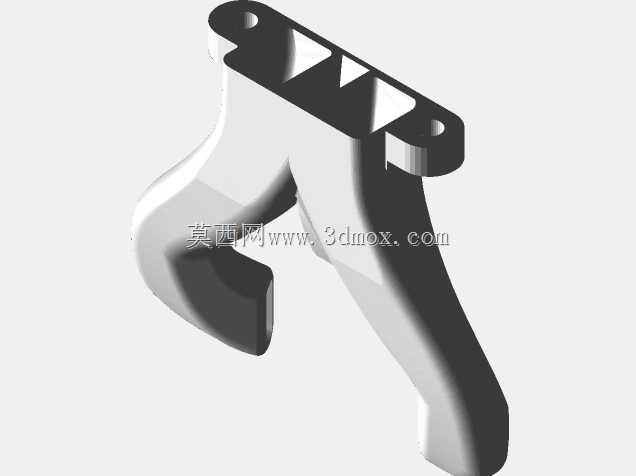

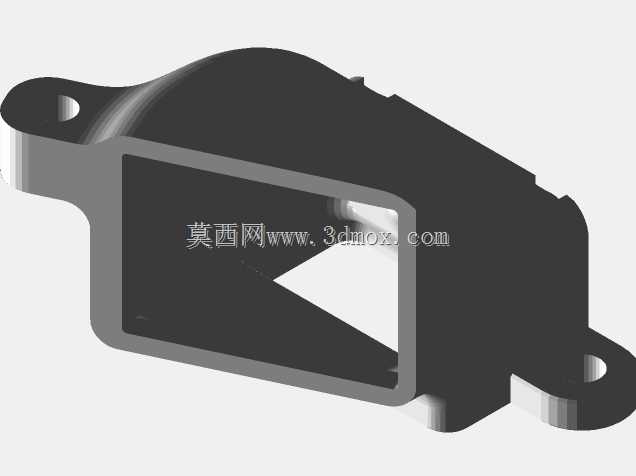

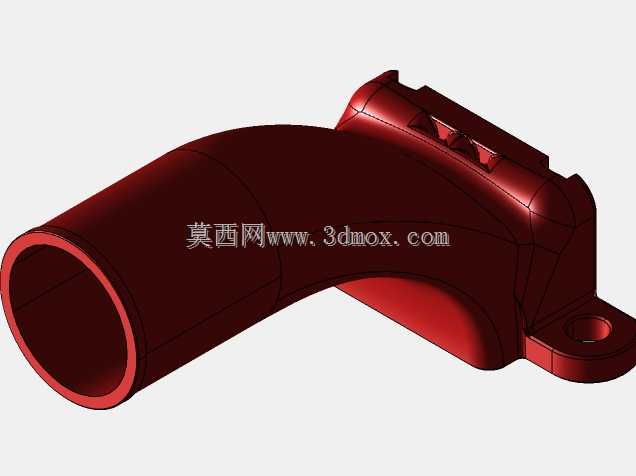

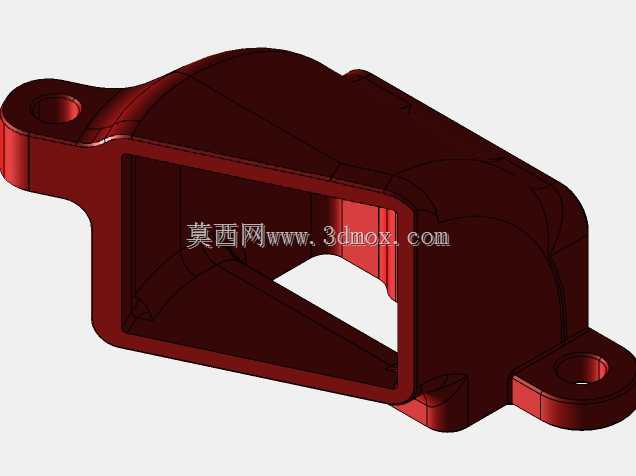

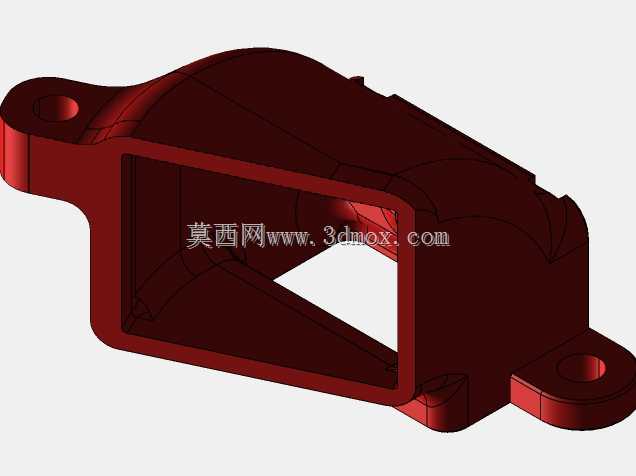

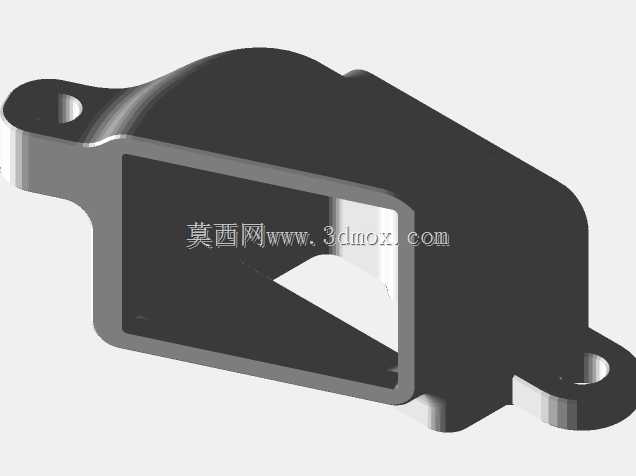

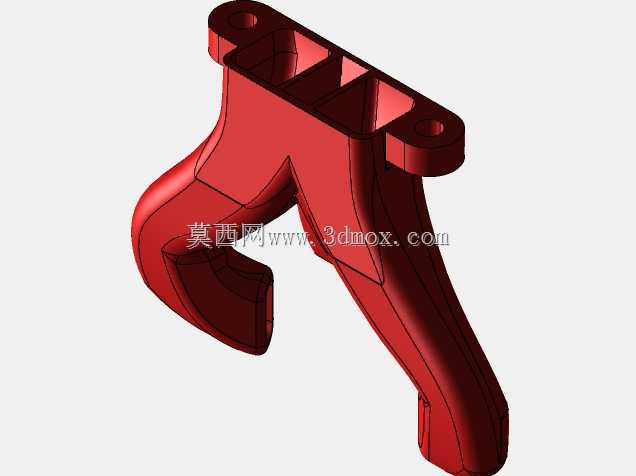

　　送风路径的设计上，转接弯管做了平滑的圆弧过渡，没有直角突变的流道截面，风机输出的冷却风经过弯管导向后，可以均匀吹向喷嘴刚挤出的耗材区域，避免高速打印时耗材冷却不足导致的层纹偏移、悬垂面塌边问题。白色波纹风管的插接端做了环形止退槽，和弯管对接后可以靠软管自身的弹性卡紧，打印过程中XY轴高速往复移动也不会出现风管脱落、漏风的问题，同时波纹管的柔性余量可以随打印头运动自由弯折，不会产生额外的拉扯阻力影响运动精度。

　　安装边界方面，整合后的组件相比原有两套独立支架叠装的方案，沿打印头径向的外伸尺寸缩小了约8mm，Z方向的高度没有额外增加，不会压缩打印机的最大打印高度空间；探针摆臂的活动行程做了限位校核，摆臂抬起、落下两个极限位置都不会和风道外壁、热端加热块发生碰撞，探针触发时的接触压力和原有机构保持一致，不会因为基座整合改变调平触发精度。

　　从结构设计的细节来看，所有受力的卡扣位置都做了加厚处理，摆臂的转轴孔预留了0.2mm的配合间隙，打印完成后不需要额外打磨就能顺畅转动，基座和金属热端座的贴合面做了平面度优化，锁上螺丝后不会出现翘曲虚位，长期在热端周边的温升高湿环境下使用，工程塑料件也不容易发生形变松脱。这套结构同时适配v1、v2、v3三个版本的套件，不同版本仅需要对应更换两处改动件，其余通用件全部可以互换，对于DIY改装3D打印机的用户来说，不需要重新设计整套打印头布局，就能同时获得自动调平和高效冷却两项能力，装机调试的复杂度大幅降低。流道截面在转接位置没有做缩径处理，风机的风量损失控制在很小的范围，冷却风的出风角度正对耗材凝固区，打印PLA等需要快速冷却的耗材时，悬垂结构的成型质量有明显提升；探针的耦合触点位置和原有Klicky系统完全通用，现有的调平固件参数不需要重新修改，直接替换硬件就能正常使用，不用额外调整固件配置。
