3D打印机挤出机通用适配安装组件

　　这套适配组件主要面向桌面级FDM3D打印设备的挤出系统改装场景，解决不同型号挤出单元在多规格机架、风扇套件、调平传感器上的安装兼容性问题，覆盖日常打印作业中更换挤出头、加装辅助配件、调整送料路径的实际需求，无需对原有设备机架进行大规模打孔、切削改造，就能完成不同规格挤出单元的快速换装。

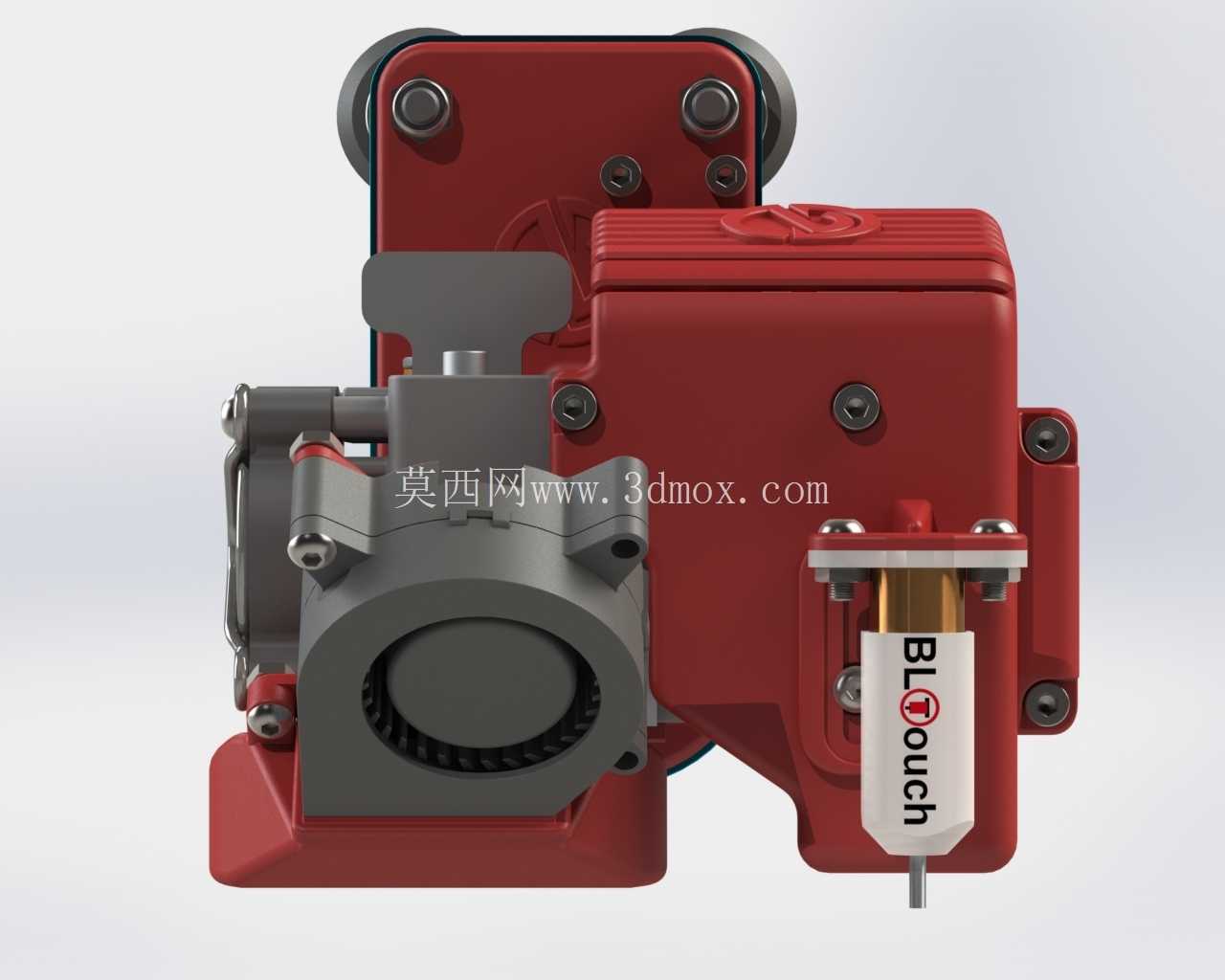

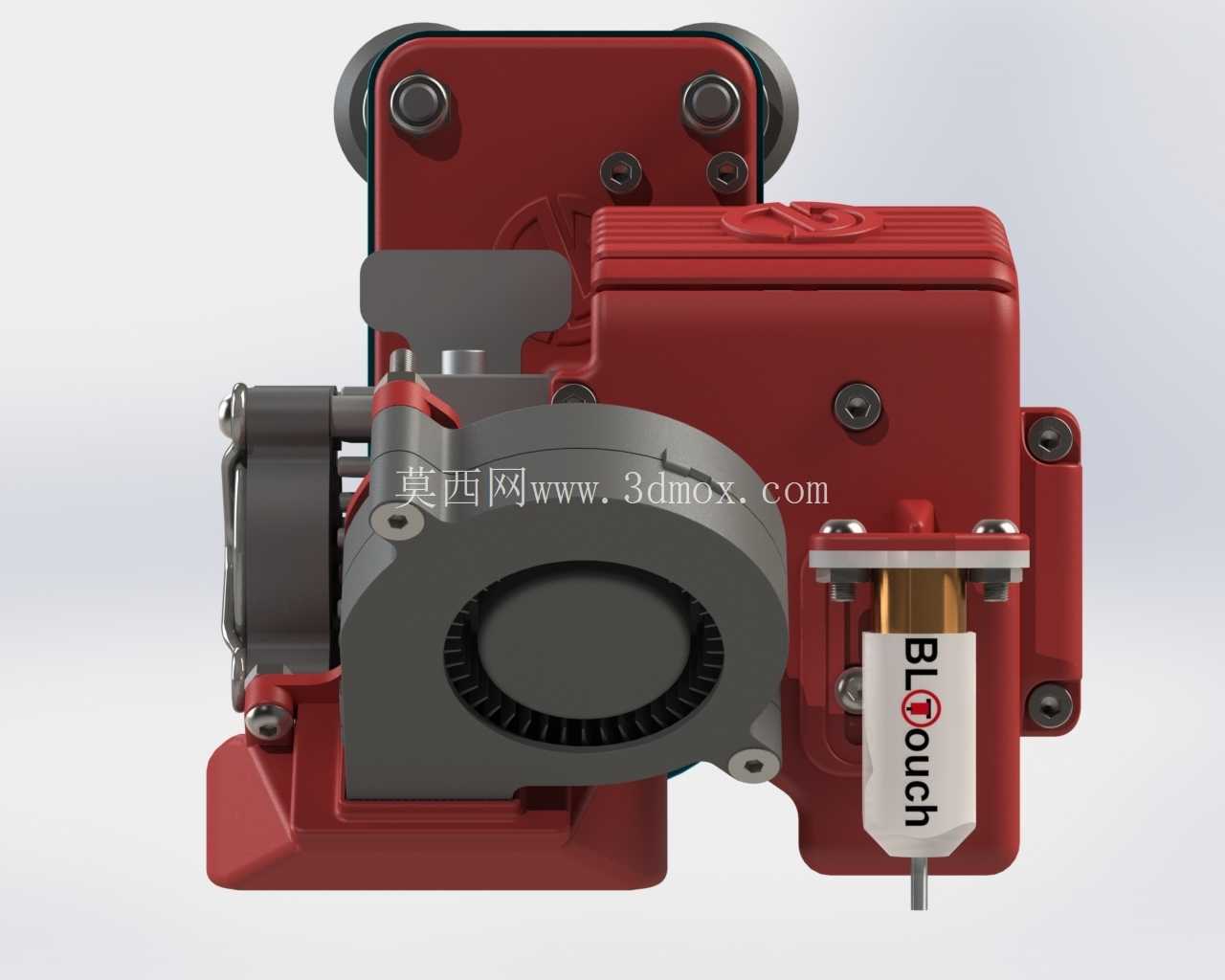

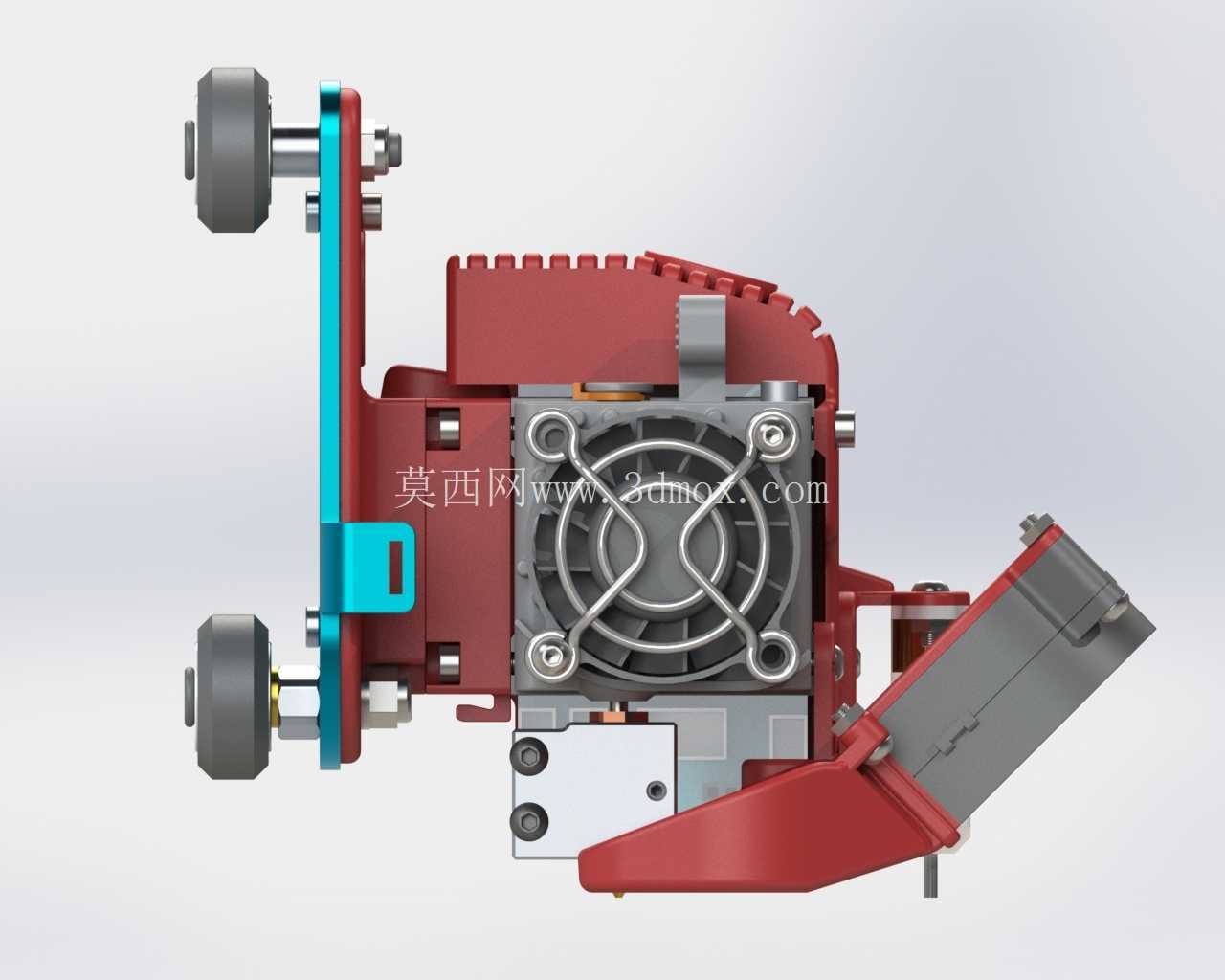

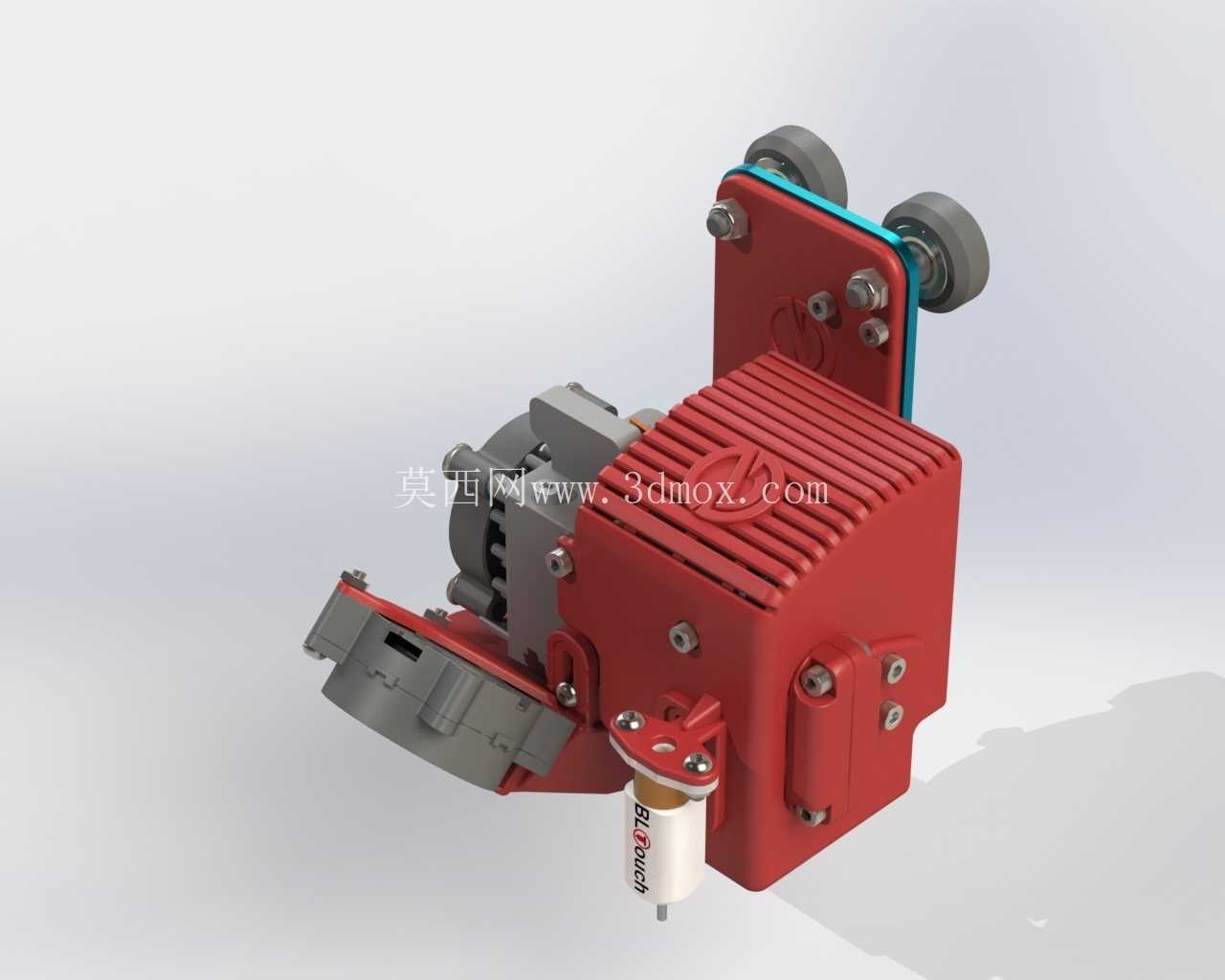

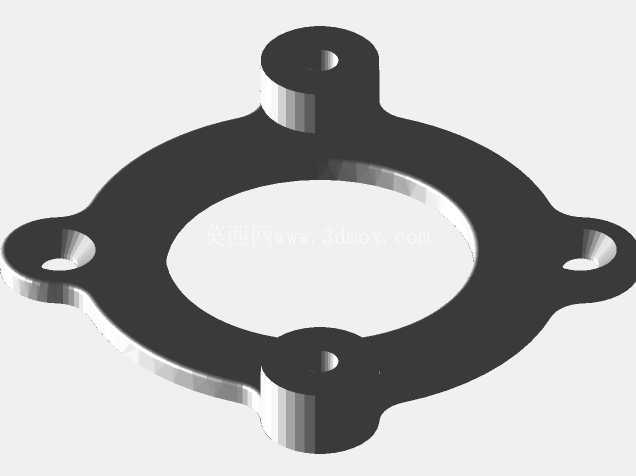

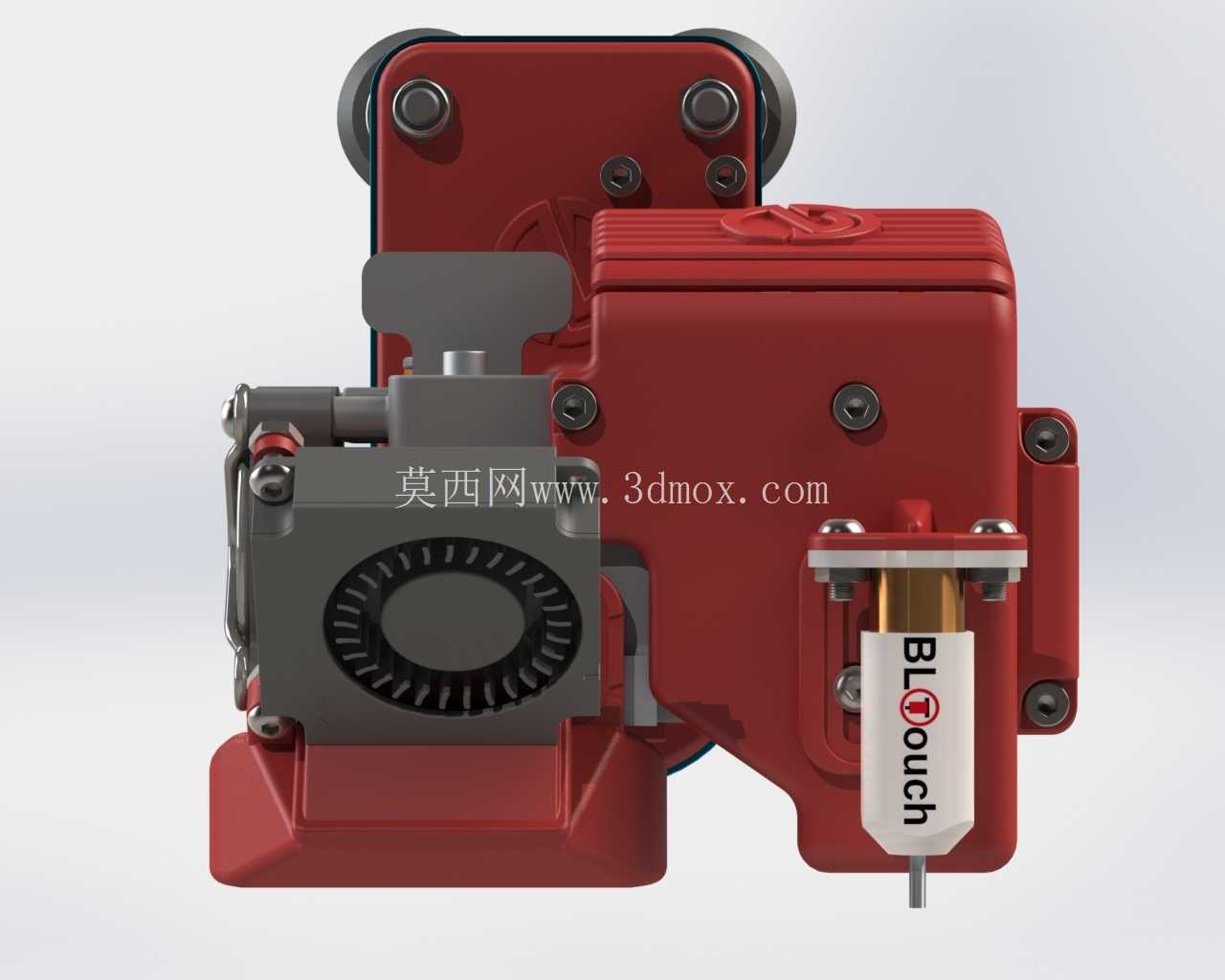

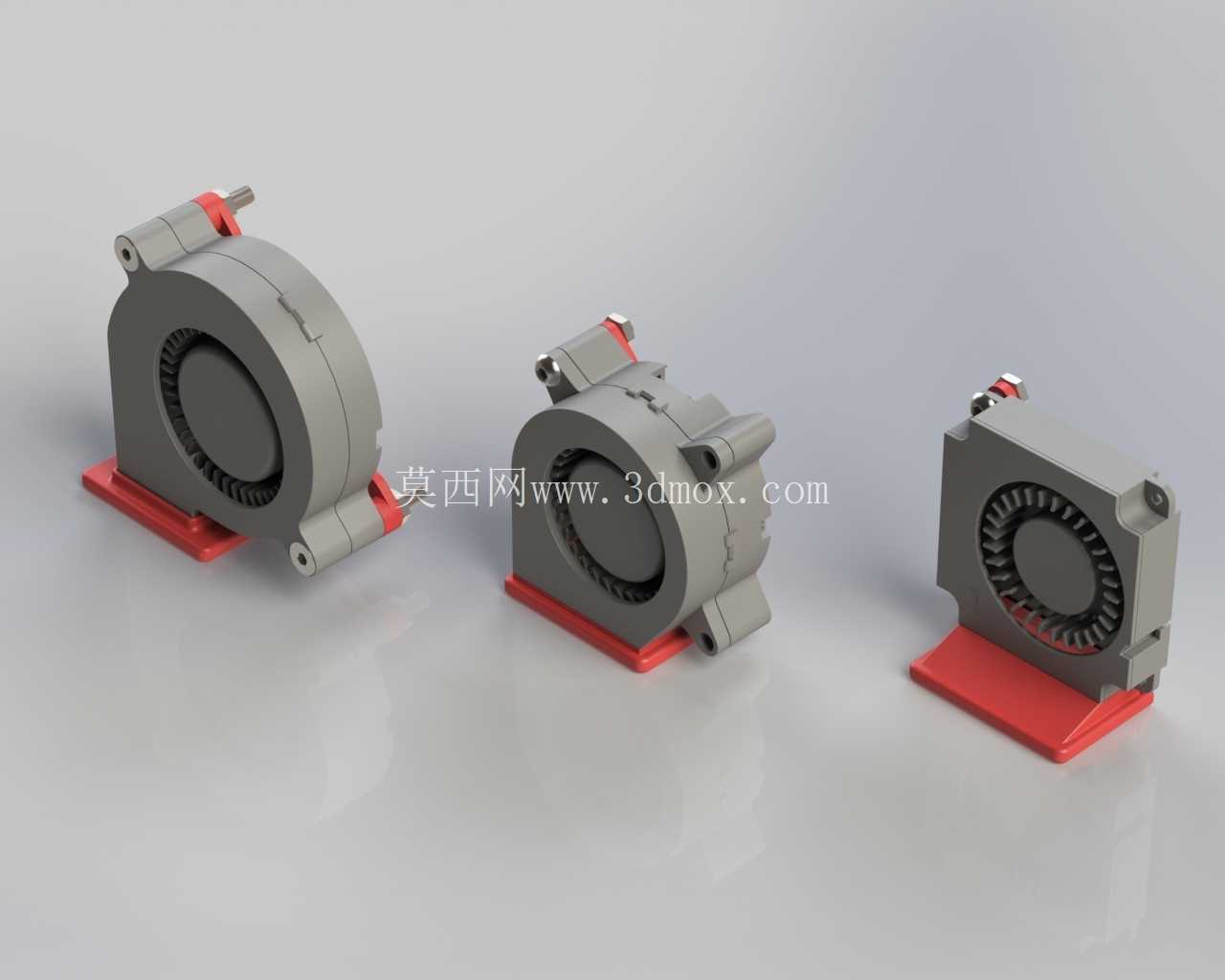

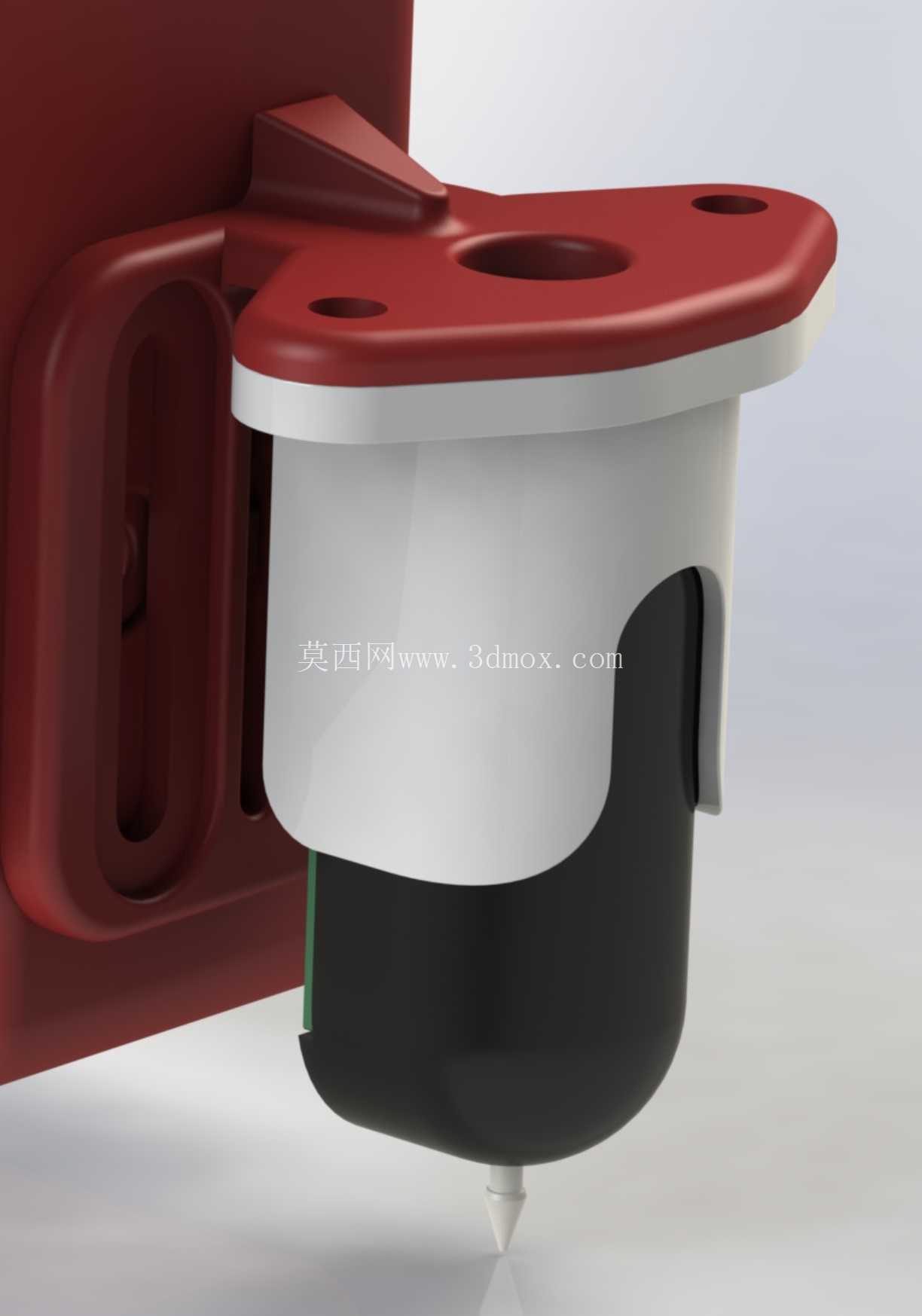

　　设计之初优先考虑了安装边界的通用性，核心安装孔位统一采用M3螺纹规格，适配6mm到14mm区间的常见安装间距，覆盖市面主流4020、4010、5015规格散热风扇的安装位，同时预留了BL-touch自动调平传感器的固定接口，不需要额外设计转接件就能完成调平模块的装配。组件在喷嘴对位基准上完全匹配原厂挤出组的出料口中心尺寸，将喷嘴端面到安装基准面的高度差控制在1.5mm，和原厂fan-duct风道的出风角度完全对齐，不管是搭配Volcano热端还是普通V6热端，都能保证散热气流精准覆盖喷嘴冷却区域，避免打印过程中因为散热偏移出现的堵头、拉丝、层间结合力不足问题。

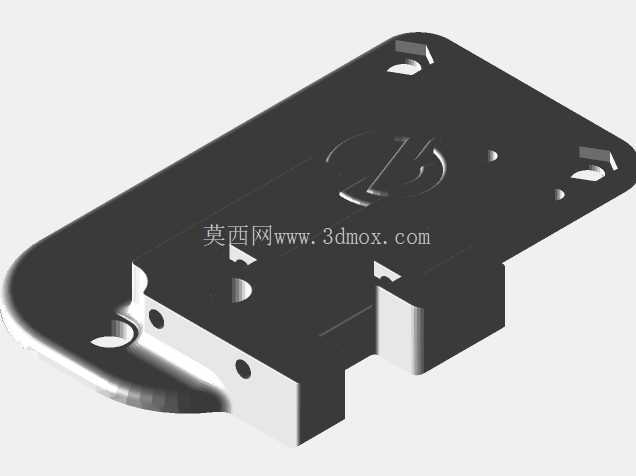

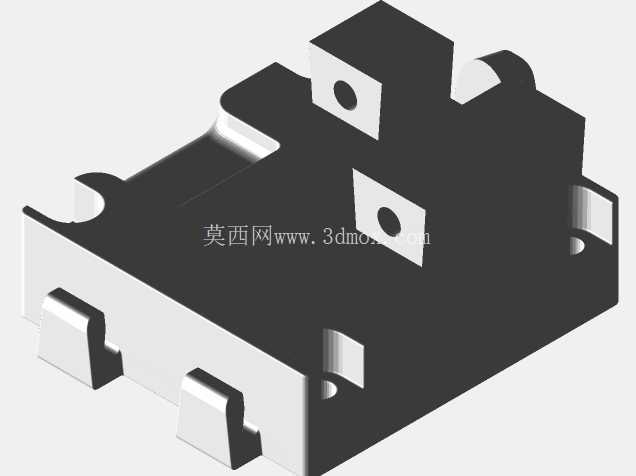

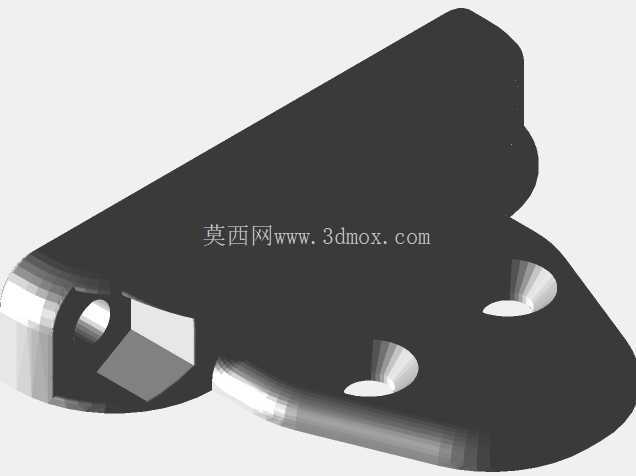

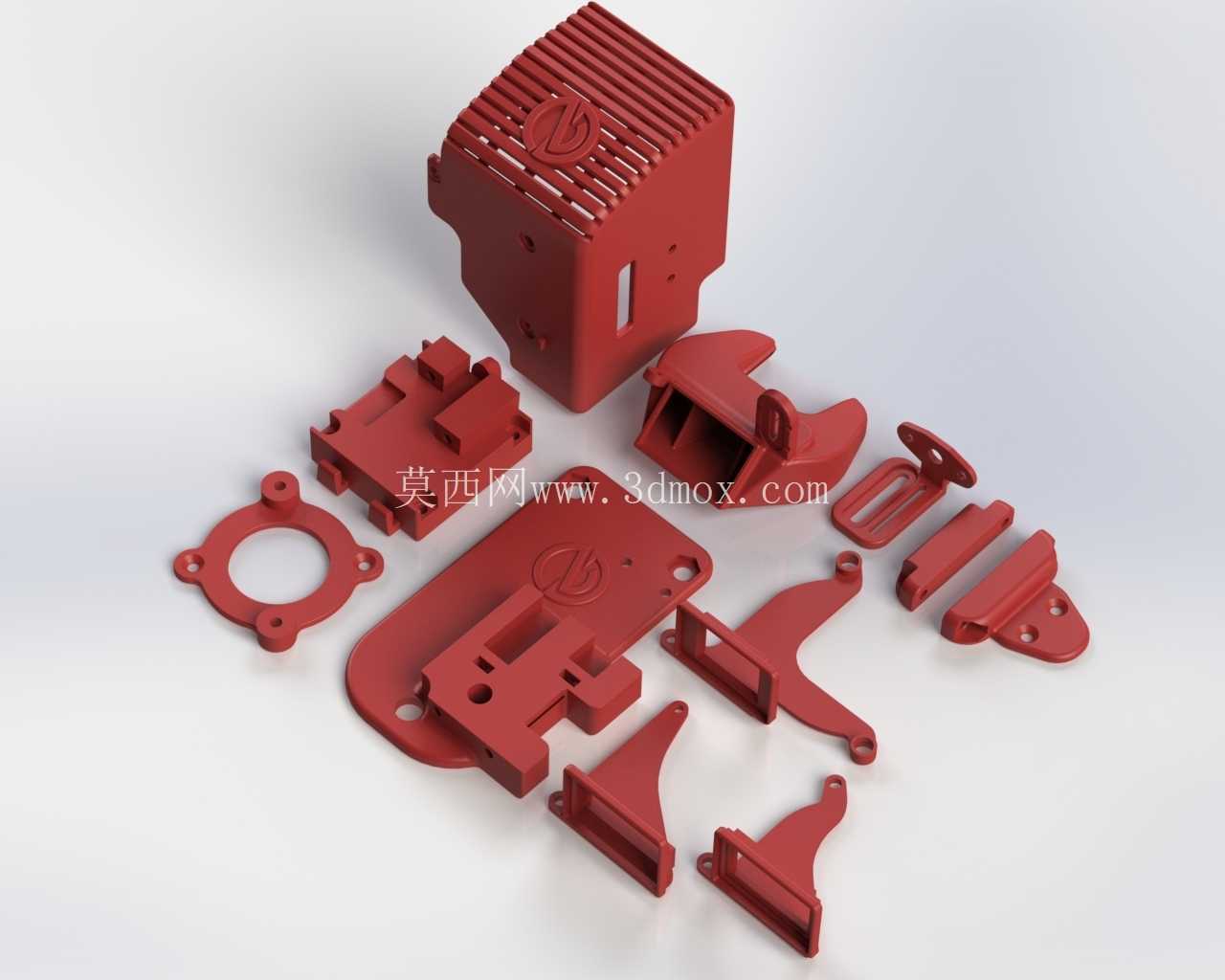

　　结构设计上采用分体式组合思路，以基础支撑座为核心主体，仅通过2颗固定螺丝就能完成主体结构的锁定，大幅减少拆装过程中的零件拆卸量，日常维护更换热端、清理喷嘴时不需要完全拆解整个挤出组件，只需要松开对应位置的紧固件就能完成操作。组件侧面预留了理线卡槽，能够将加热棒、热敏电阻、风扇的线材顺着卡槽规整固定，避免打印过程中运动部件拉扯线材导致的接触不良、信号中断问题，同时在底座位置设计了卡扣式固定结构，不需要额外绑扎带就能完成线材的初步固定，后期维护理线的效率提升明显。

　　公差设计上充分考虑了FDM打印件的成型误差，所有装配孔位的间隙控制在0.1-0.15mm区间，既能够抵消打印过程中产生的层纹、收缩变形带来的尺寸偏差，也不会因为间隙过大导致装配后出现松动、晃量问题。经过SolidWorks环境下的装配模拟验证，所有配合面不存在干涉问题，安装后挤出单元的运行稳定性和原厂结构保持一致，不会因为加装适配组件导致送料阻力增大、定位精度下降的问题。配套的紧固件、垫片预留了充足的冗余量，安装过程中不需要额外采购对应规格的五金件，组件预装的4颗固定螺母已经嵌入对应安装位，装配时只需要拧紧对应螺丝就能完成固定，不需要额外处理螺母的防脱问题。

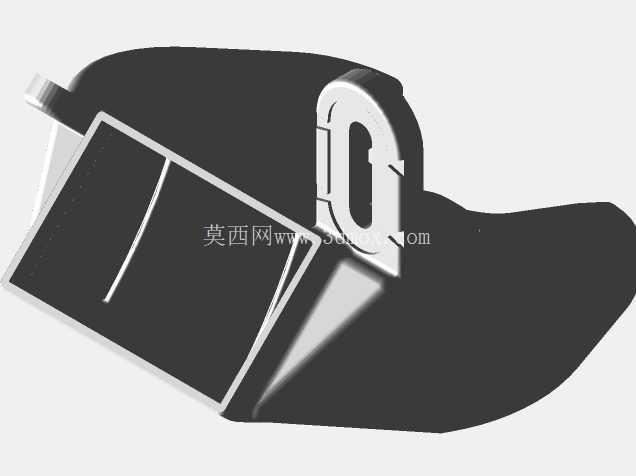

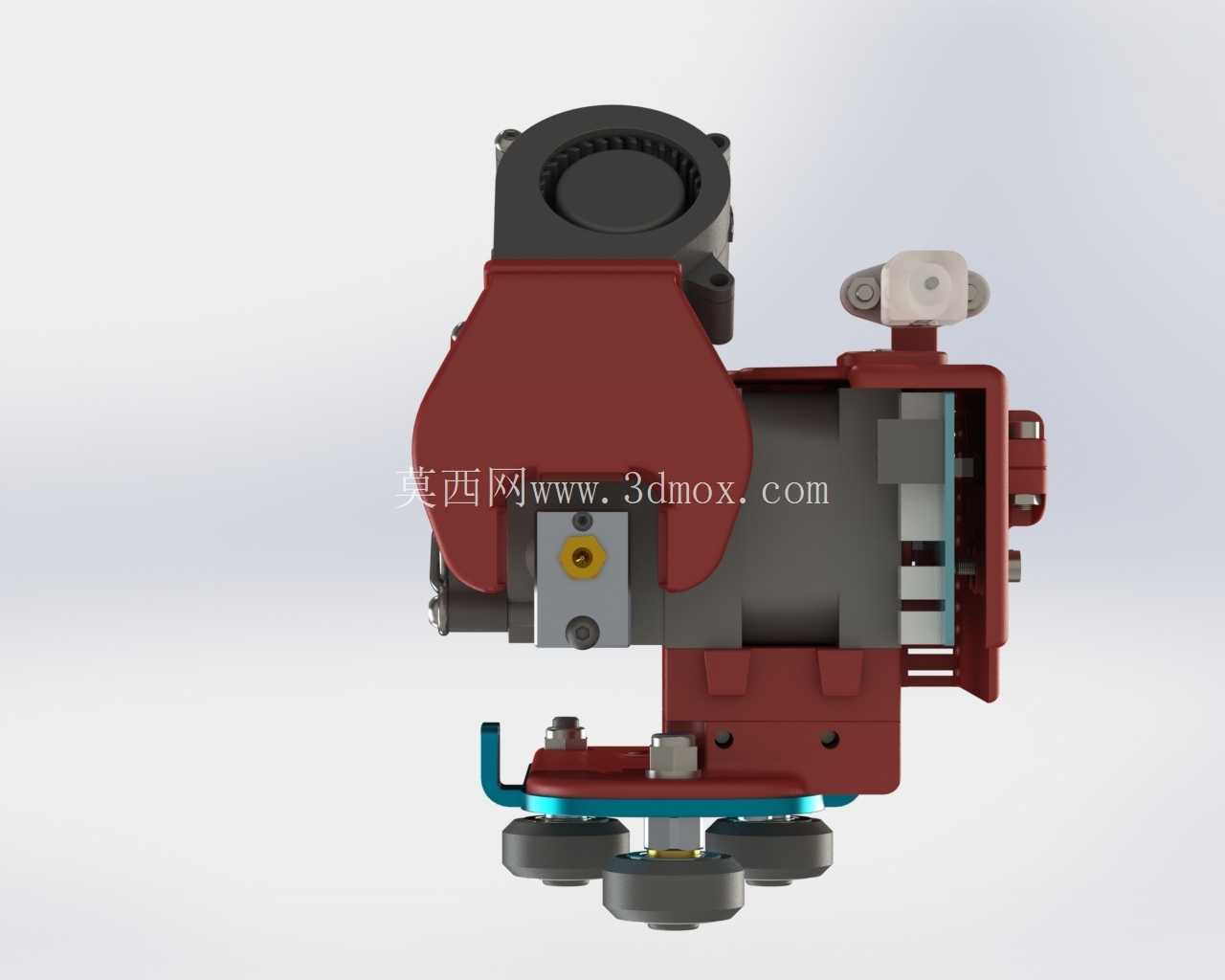

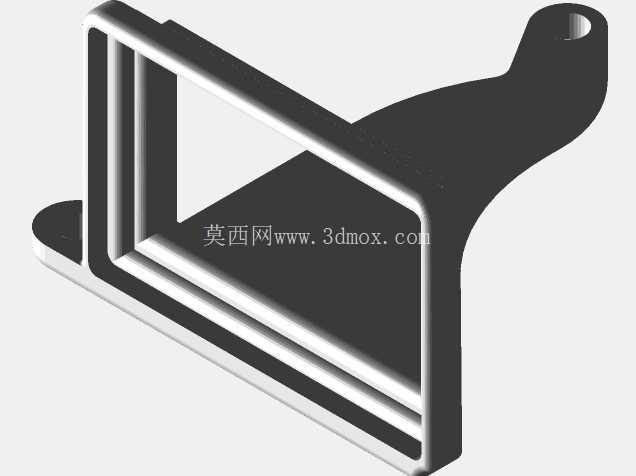

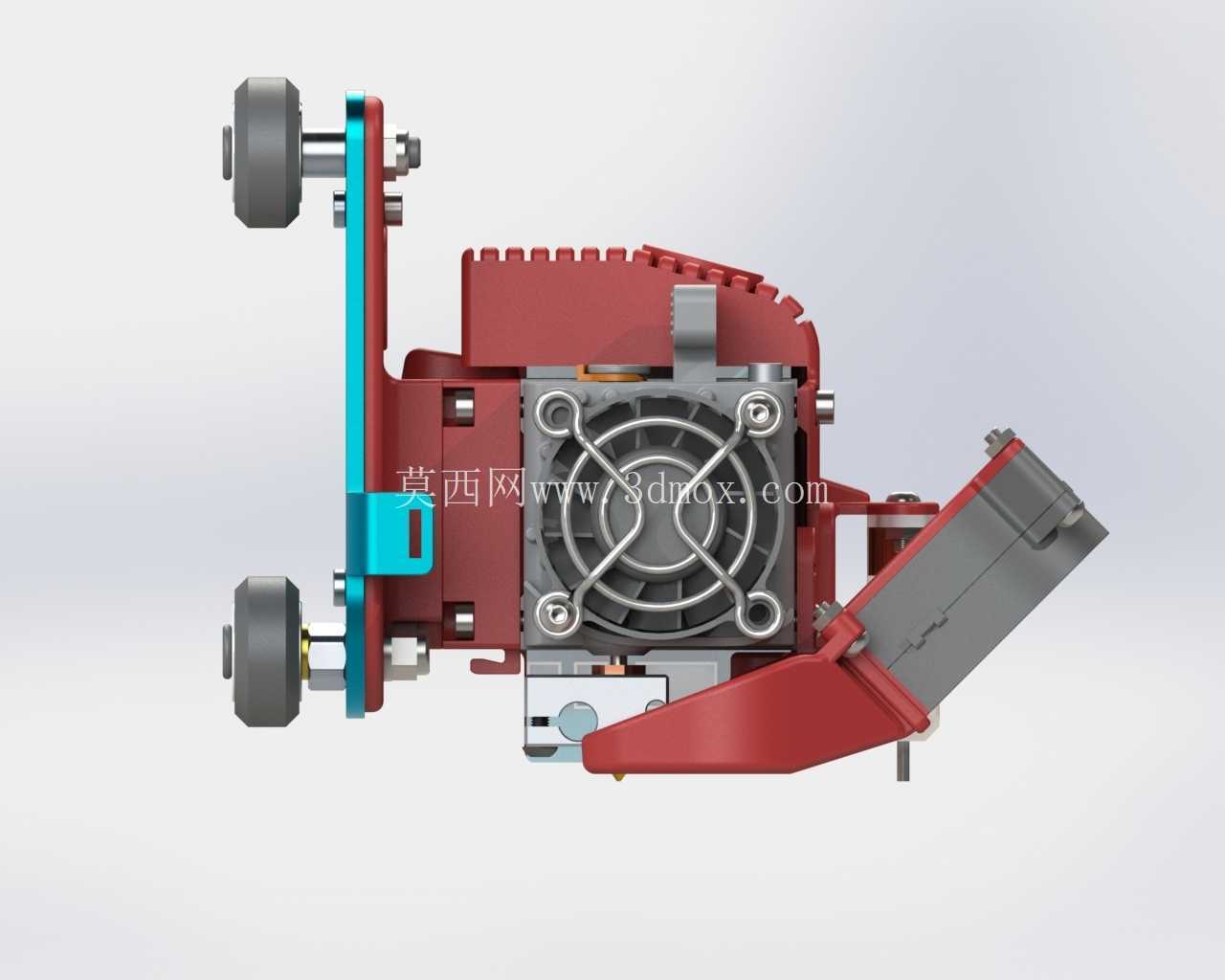

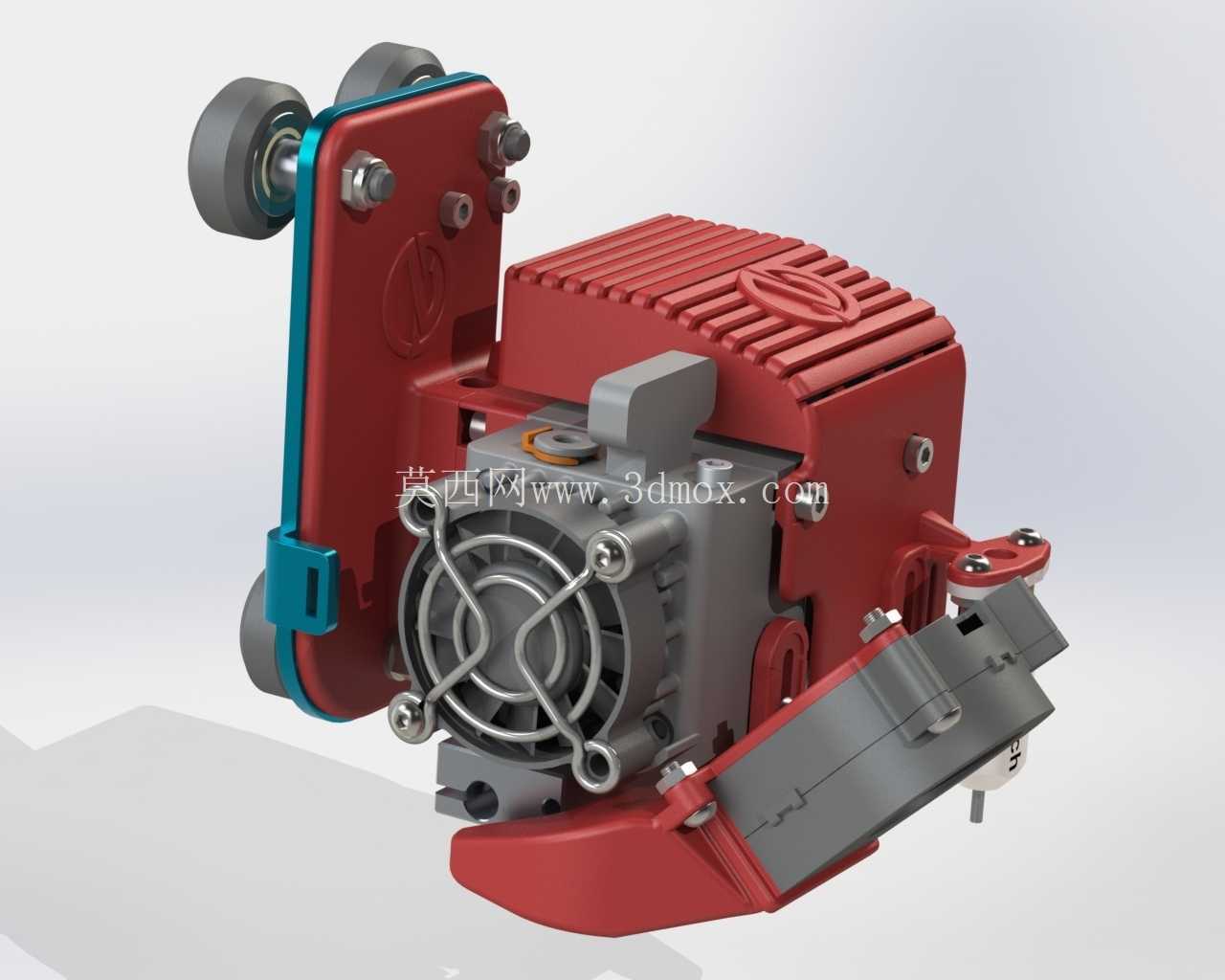

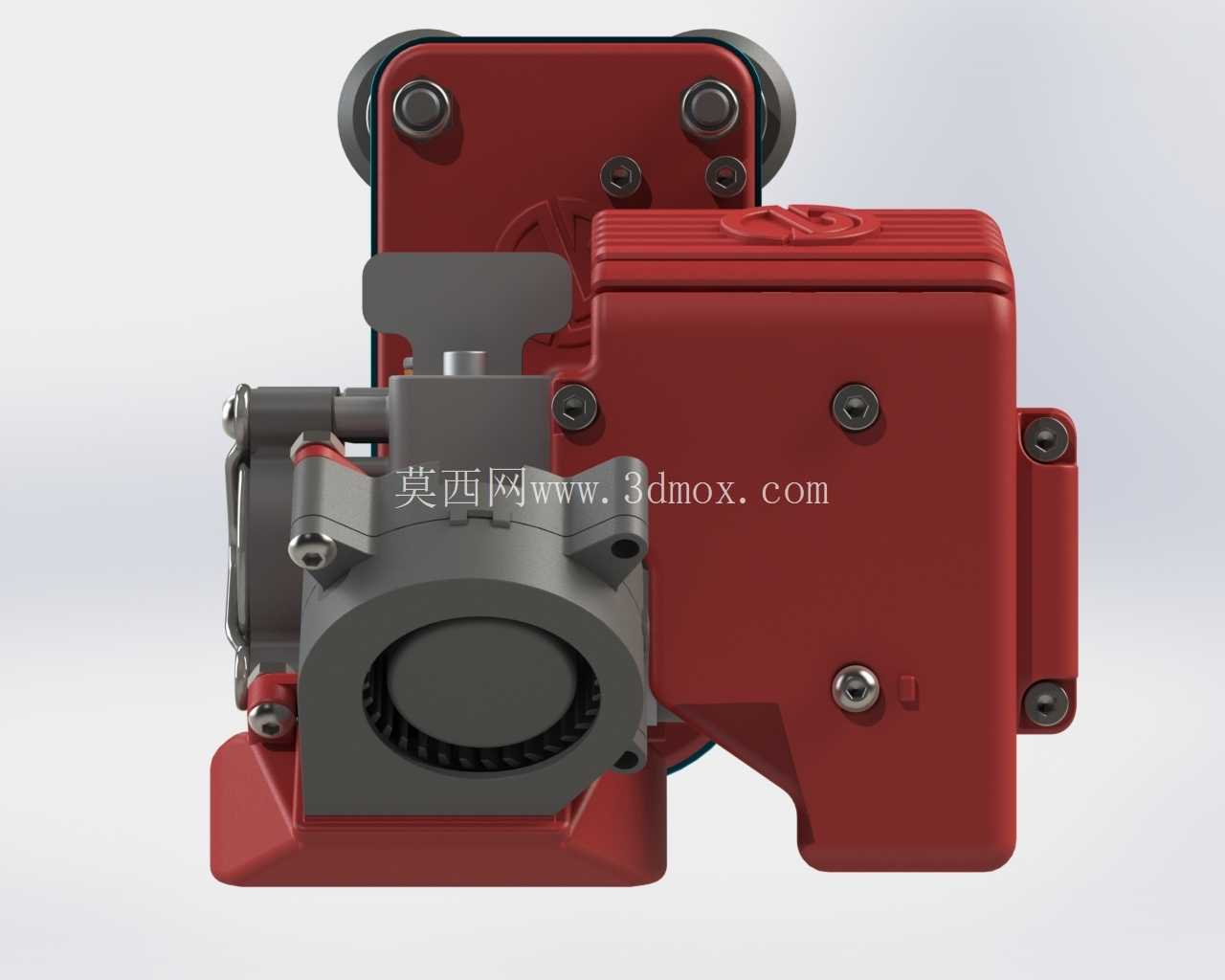

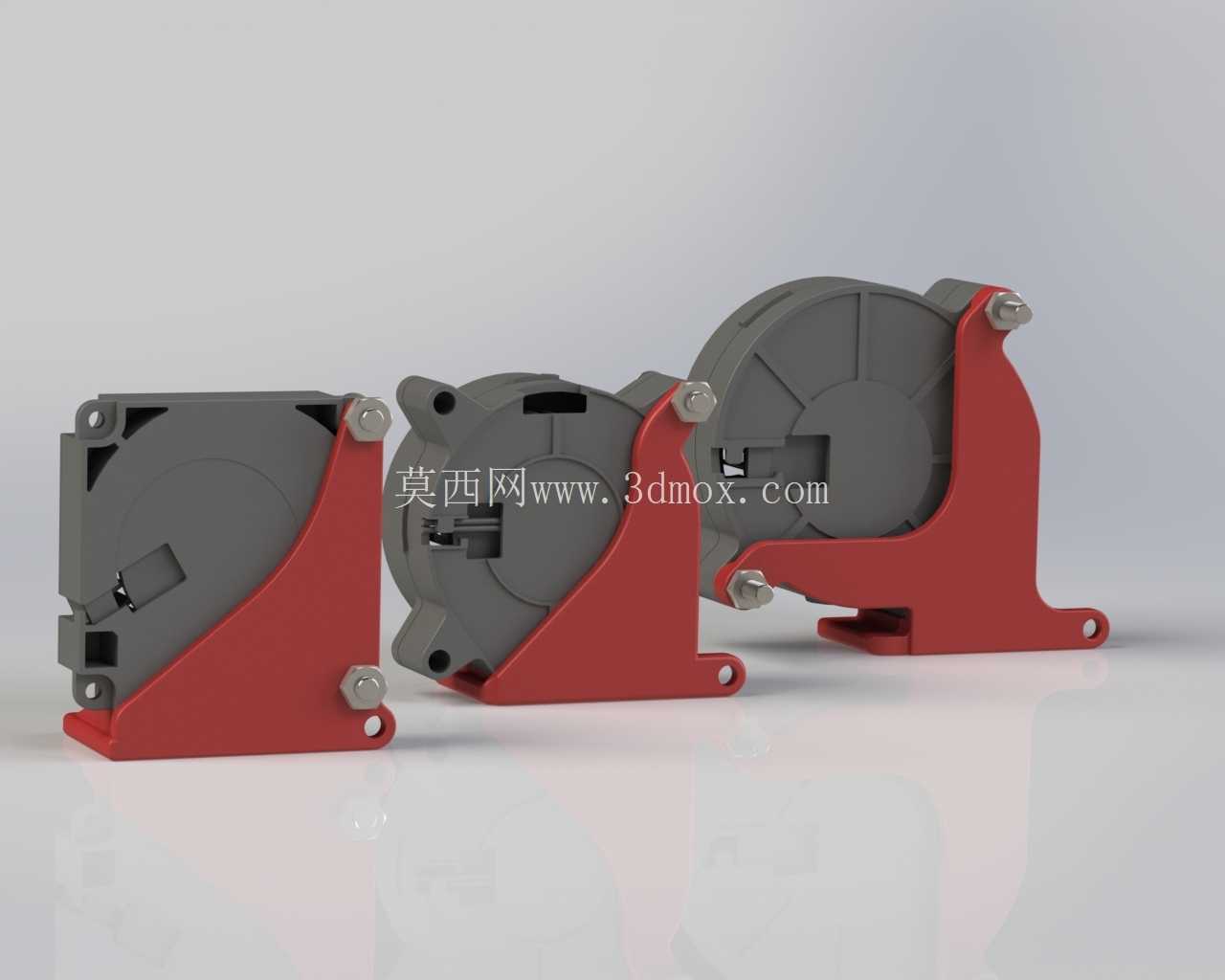

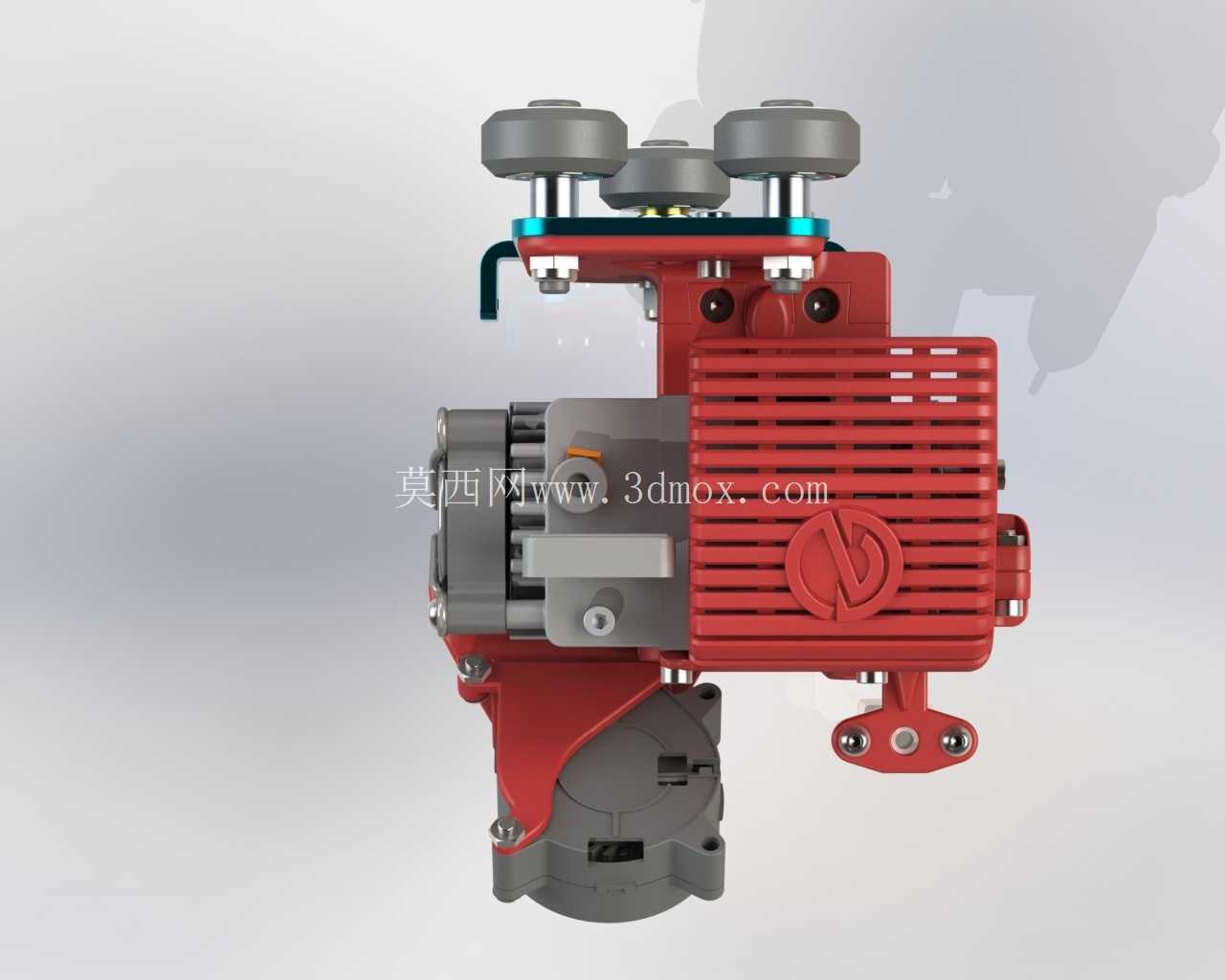

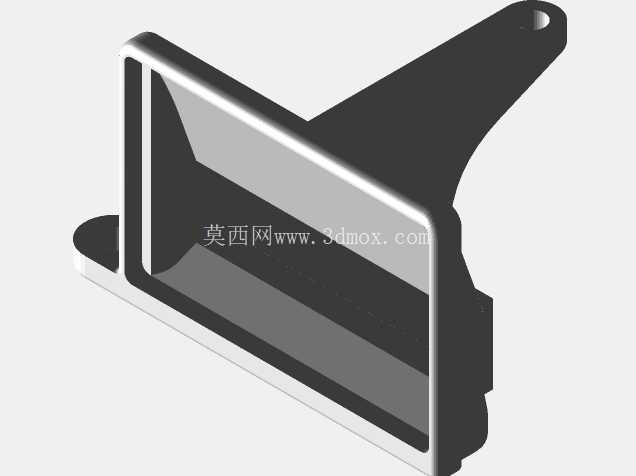

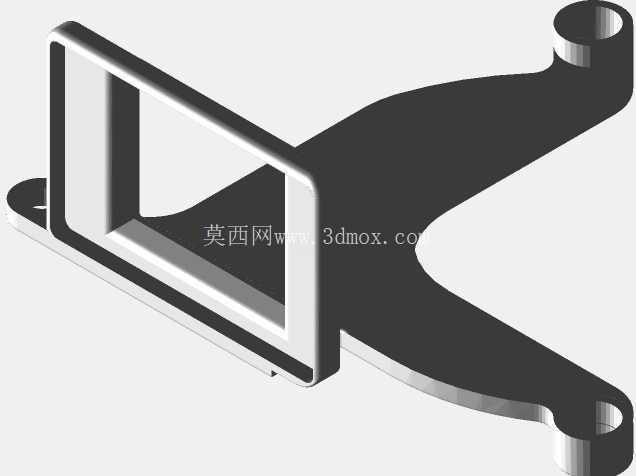

　　实际使用场景中，这套组件能够支持用户在同一台设备上快速切换MATRIX和HEMERA两种规格的挤出单元，不需要重新设计整套安装支架，也不需要重新校准喷嘴的初始位置高度，更换后只需要做简单的Z轴 offset微调就能投入打印作业。针对不同的散热需求，组件支持侧出风、下出风两种风道的安装切换，打印PLA等需要快速冷却的耗材时可以搭配大流量离心风扇，打印ABS、PC等需要高温腔体的耗材时可以更换为低流量导流风道，适配不同耗材的打印工艺要求。同时组件预留了热敏电阻、加热棒的走线槽，不管是使用 cartridge式加热棒还是陶瓷加热片，都能顺利完成线材的排布，不会出现线材挤压、弯折断裂的问题。

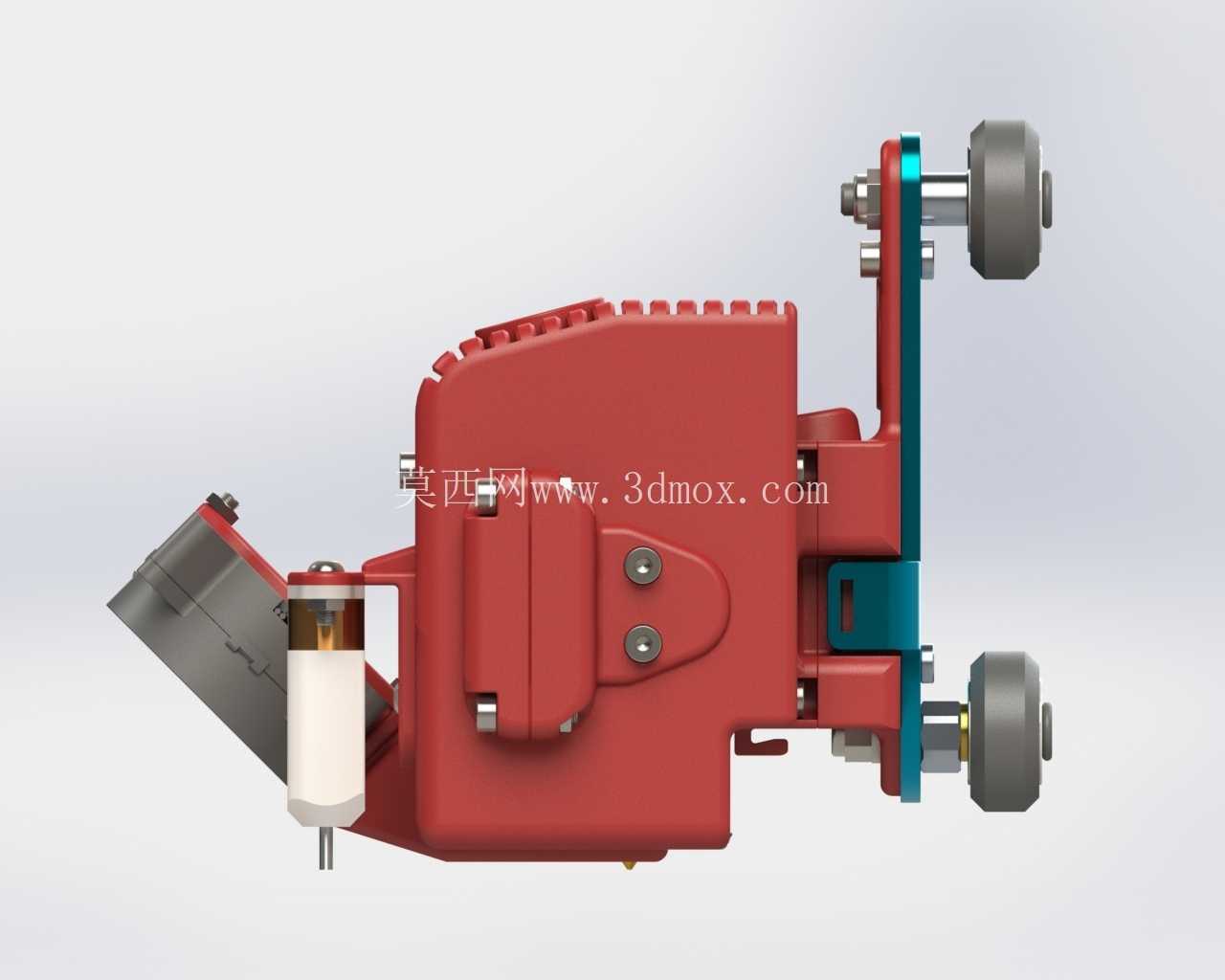

　　安装边界上，组件整体外轮廓不超出原有挤出单元的最大运动范围，不会在打印过程中和机架、打印平台、限位开关发生碰撞，X、Y轴的运动行程和原厂状态保持一致，不会因为加装适配组件损失有效打印尺寸。组件的受力结构经过优化，所有固定点的受力方向都和螺丝锁紧方向一致，长期往复运动下不会出现结构变形、螺丝松动的问题，送料齿轮的压紧力传递路径和原厂结构保持一致，不会因为适配结构的形变导致送料压力不足、耗材打滑的问题。
