3D打印机侧装散热风扇适配组件

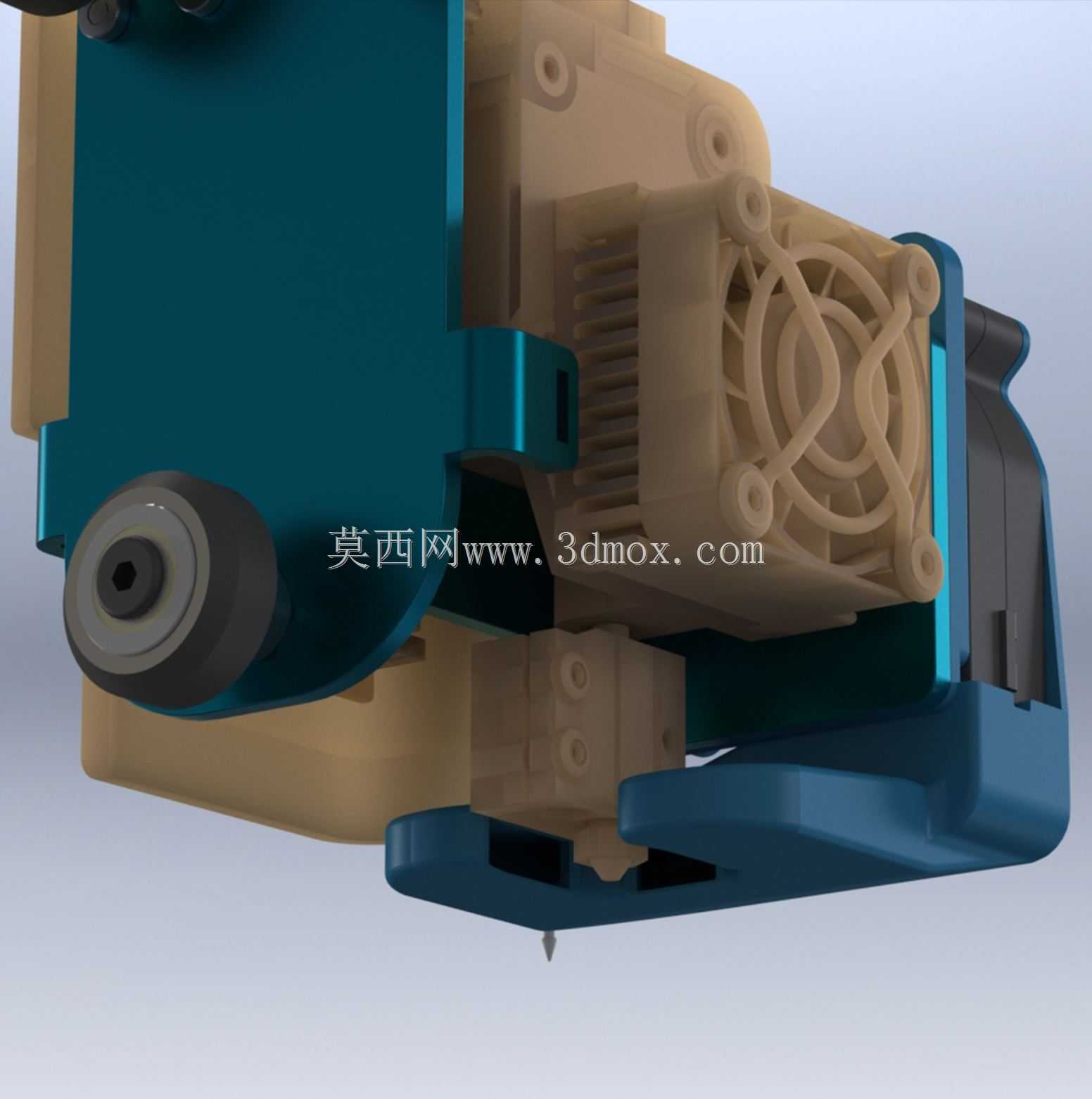

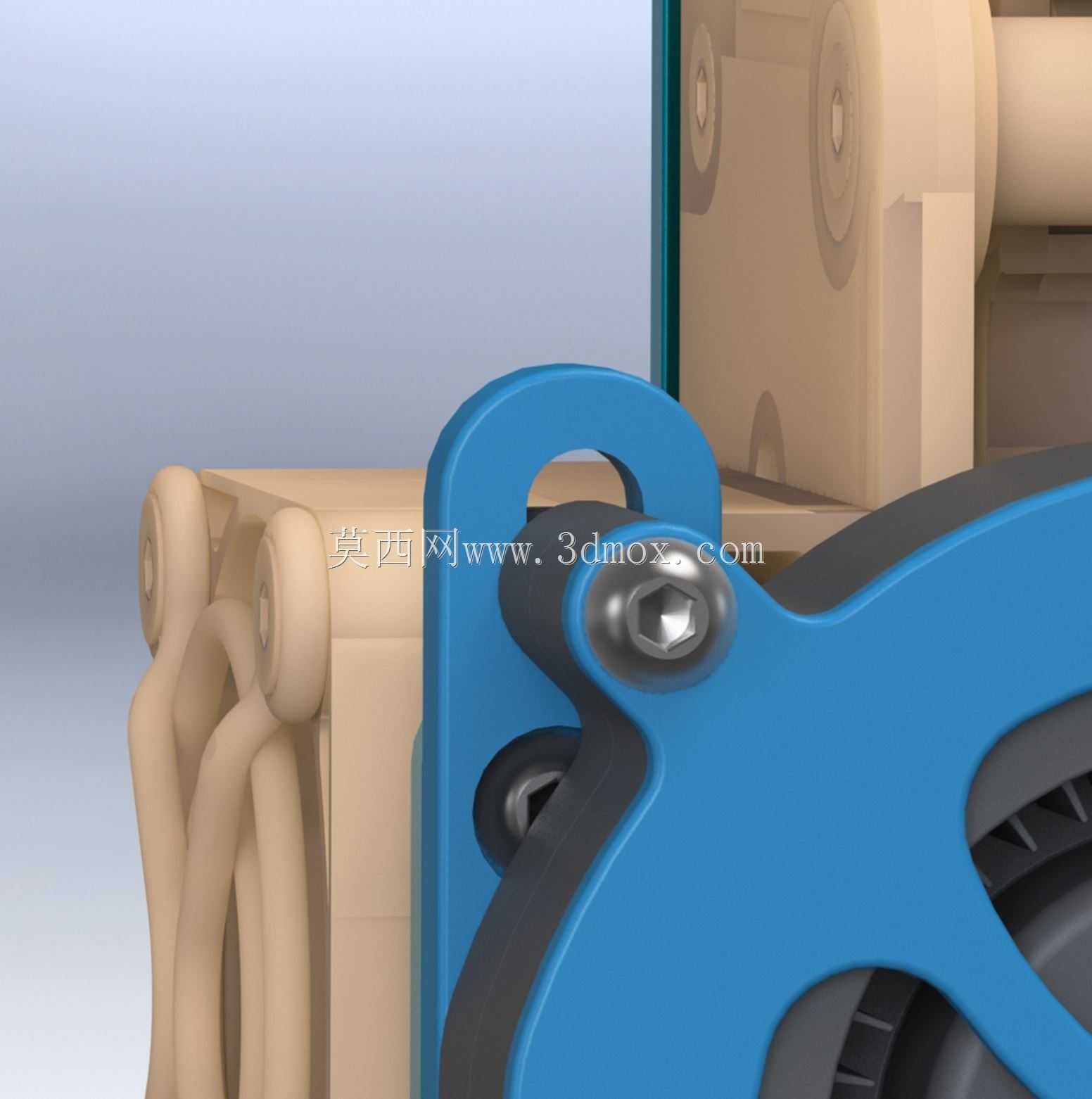

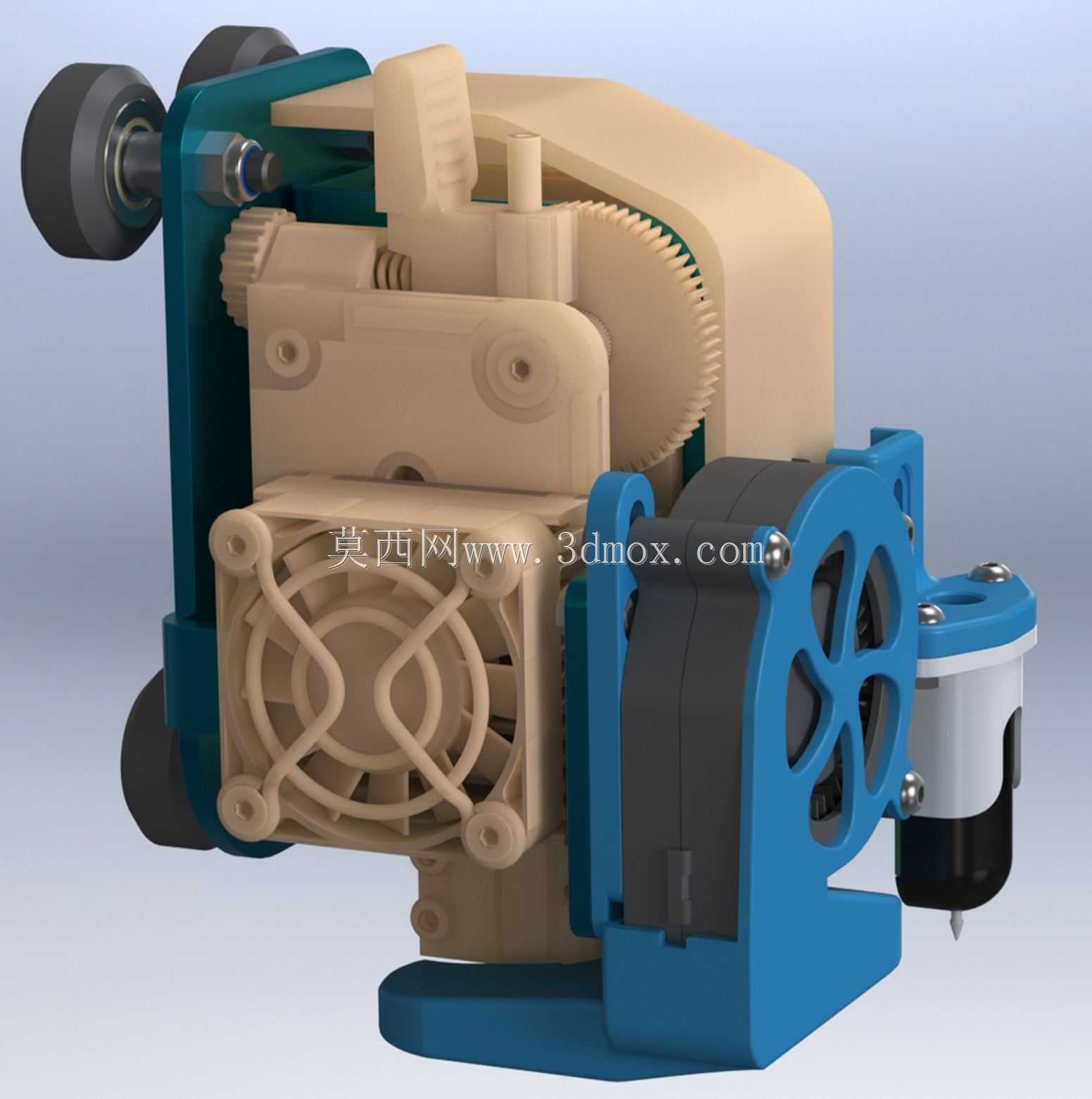

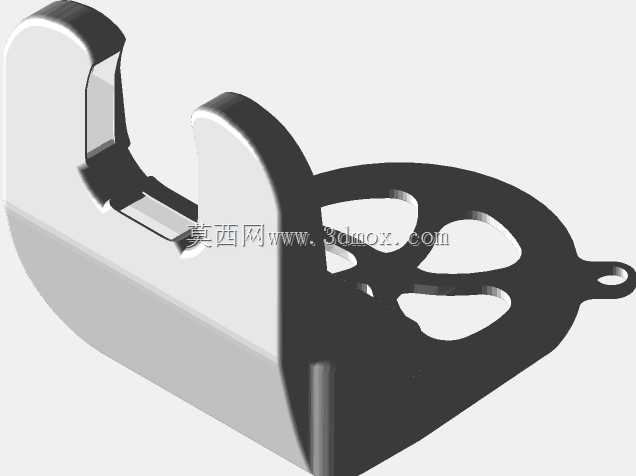

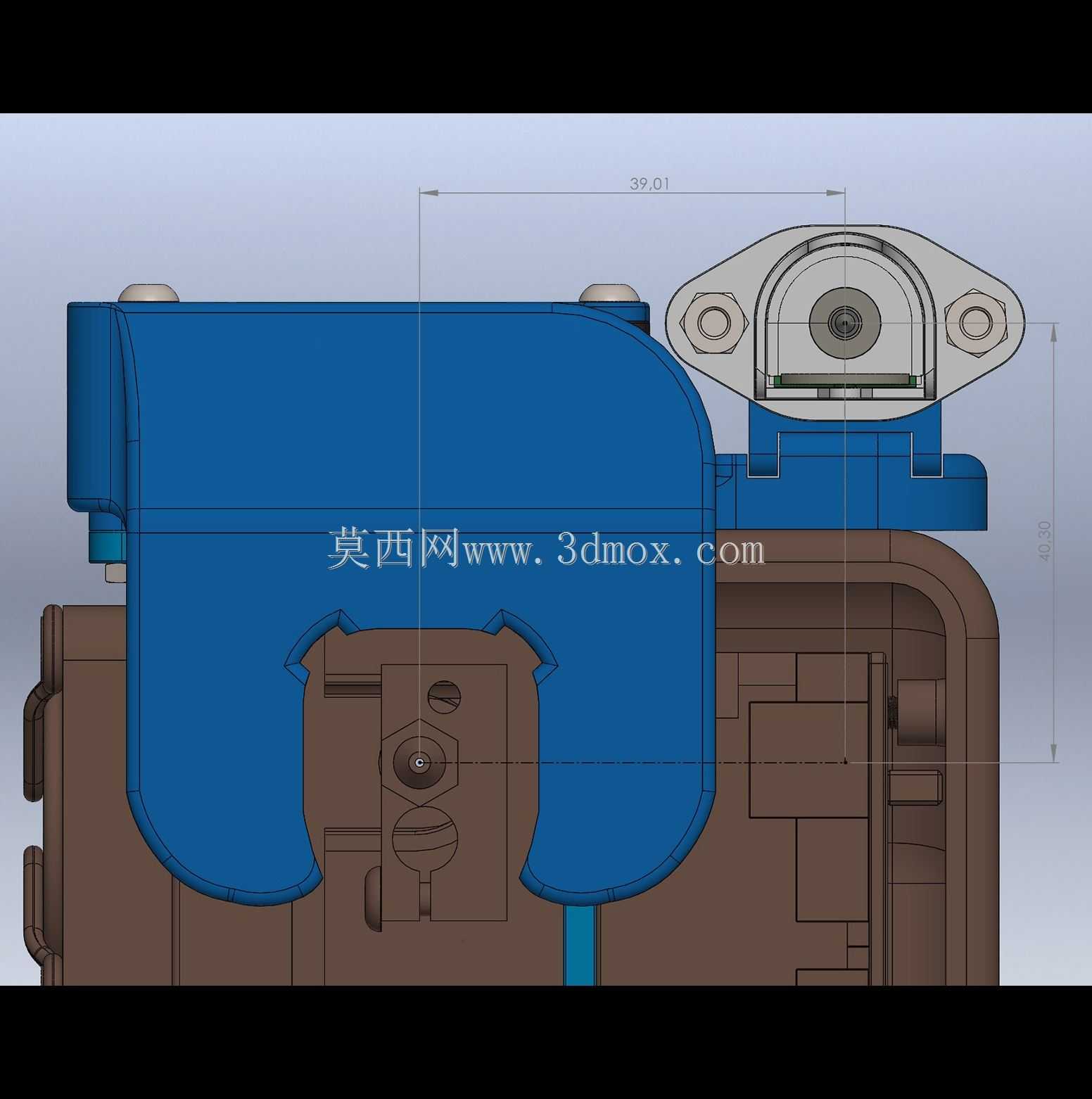

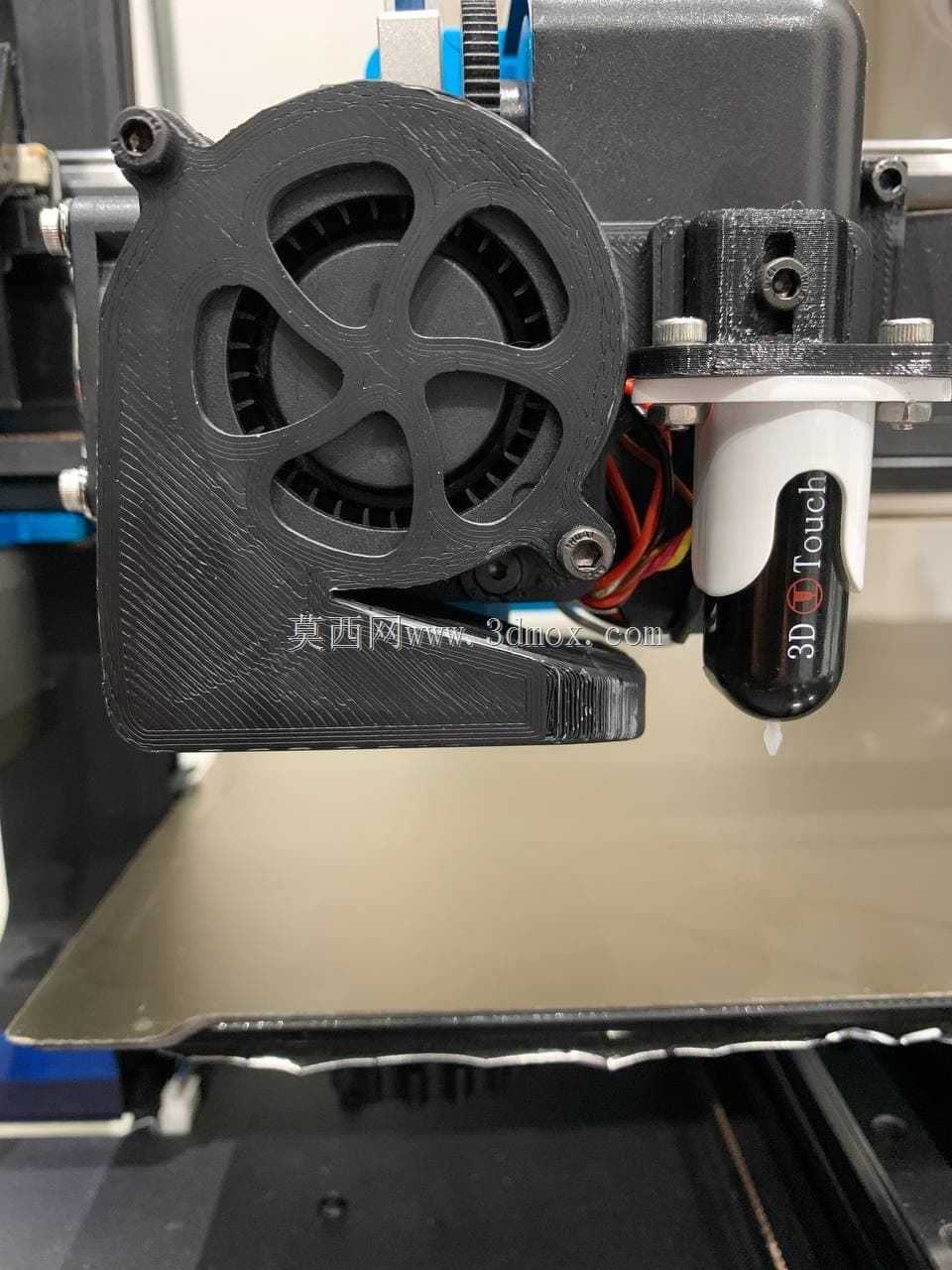

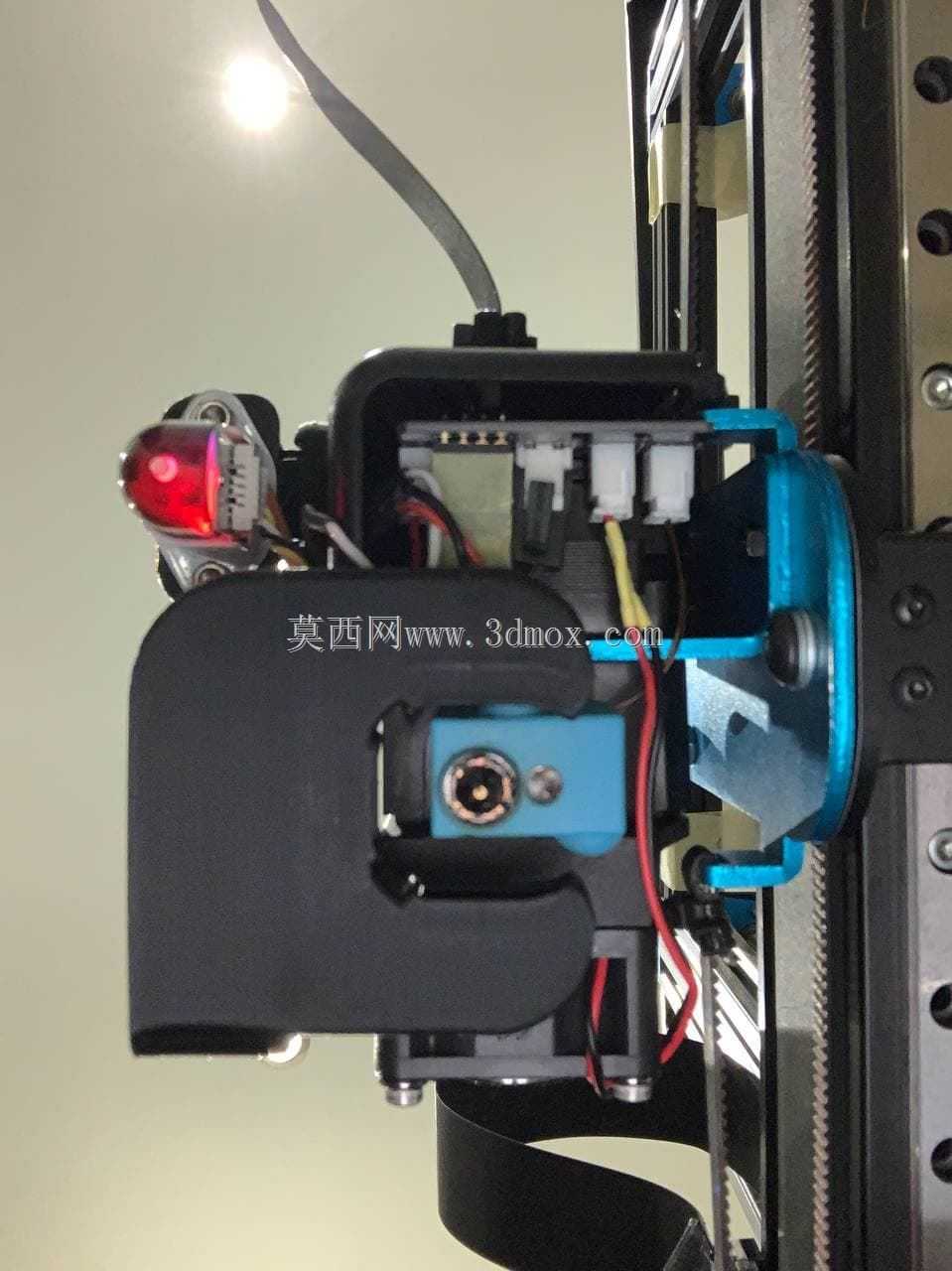

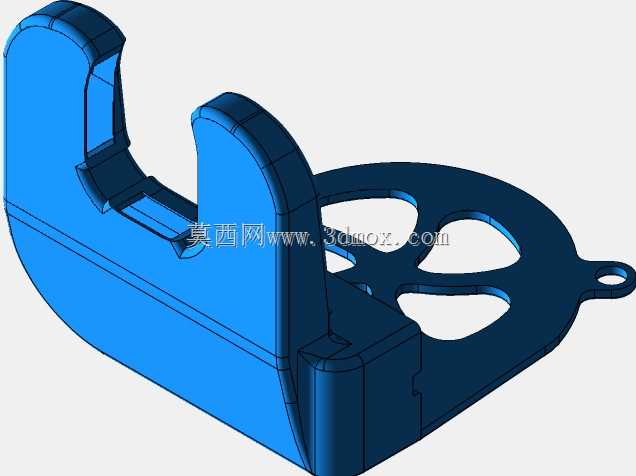

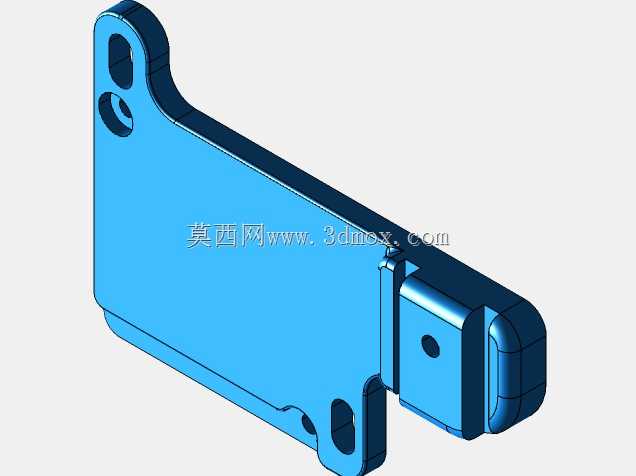

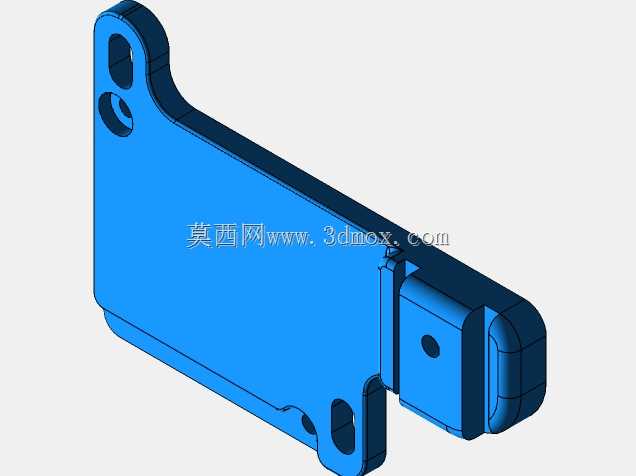

　　这套适配结构主要面向桌面级FDM3D打印机的侧端改装场景，针对X1、X2以及Genius系列机型的侧边安装空间做了定向适配，解决原厂散热组件与BLTouch自动调平探针的安装干涉问题，同时优化了近端散热的风道走向。从结构布局来看，组件采用模块化拼接设计，蓝色主体为风扇安装基座，直接通过预留的螺丝孔位固定在打印机X轴滑台的侧边安装面上，基座内侧做了与风扇外轮廓匹配的限位槽，可直接卡入4015规格的轴流风扇，不需要额外做定位调整，安装时仅需拧紧两颗M3沉头螺丝即可完成固定，基座边缘做了1.5mm的倒角处理，避免安装时刮伤线材或者操作人员手部。

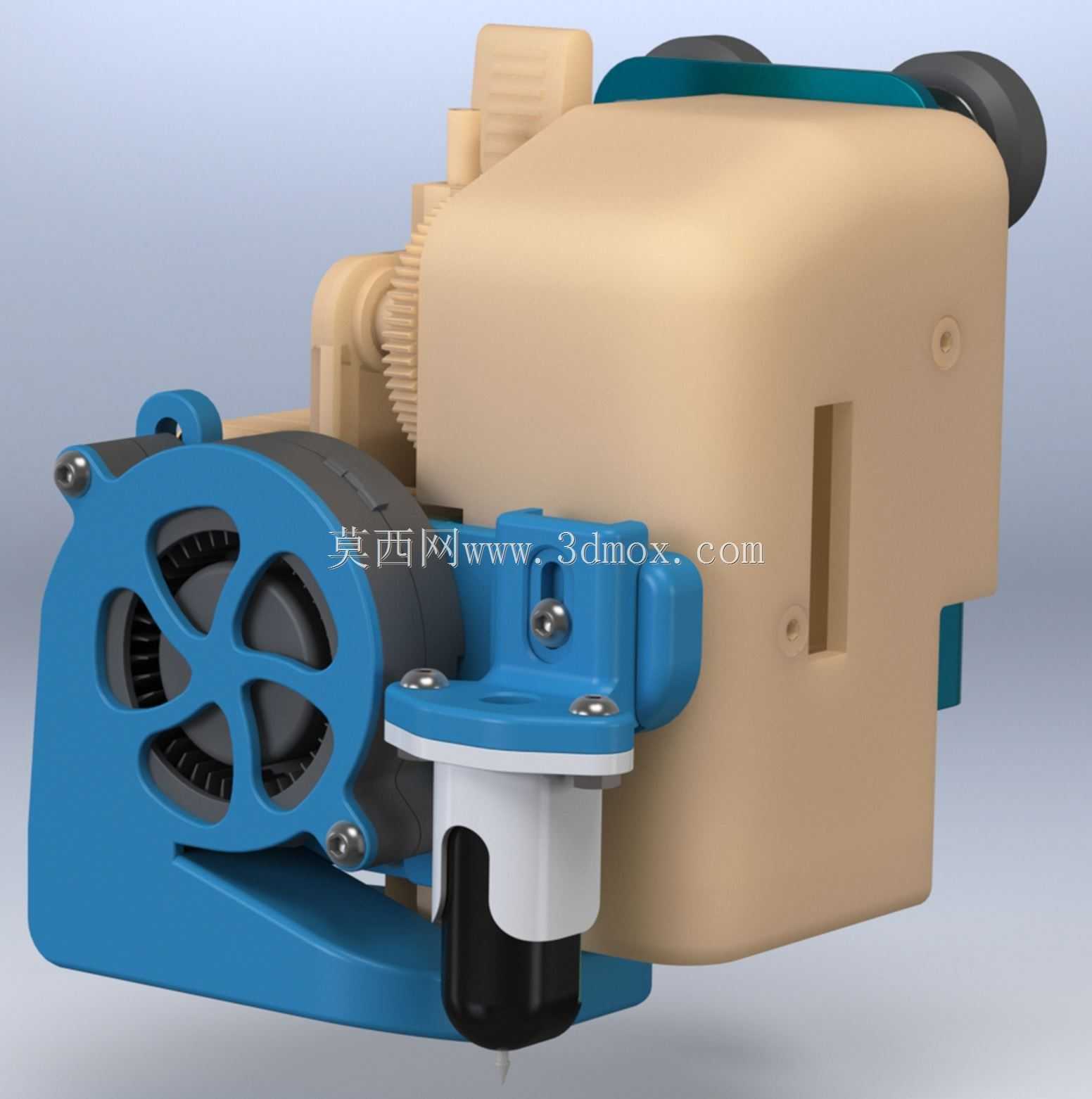

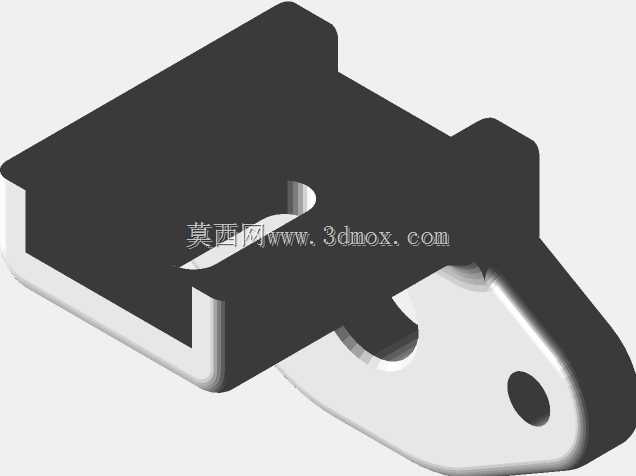

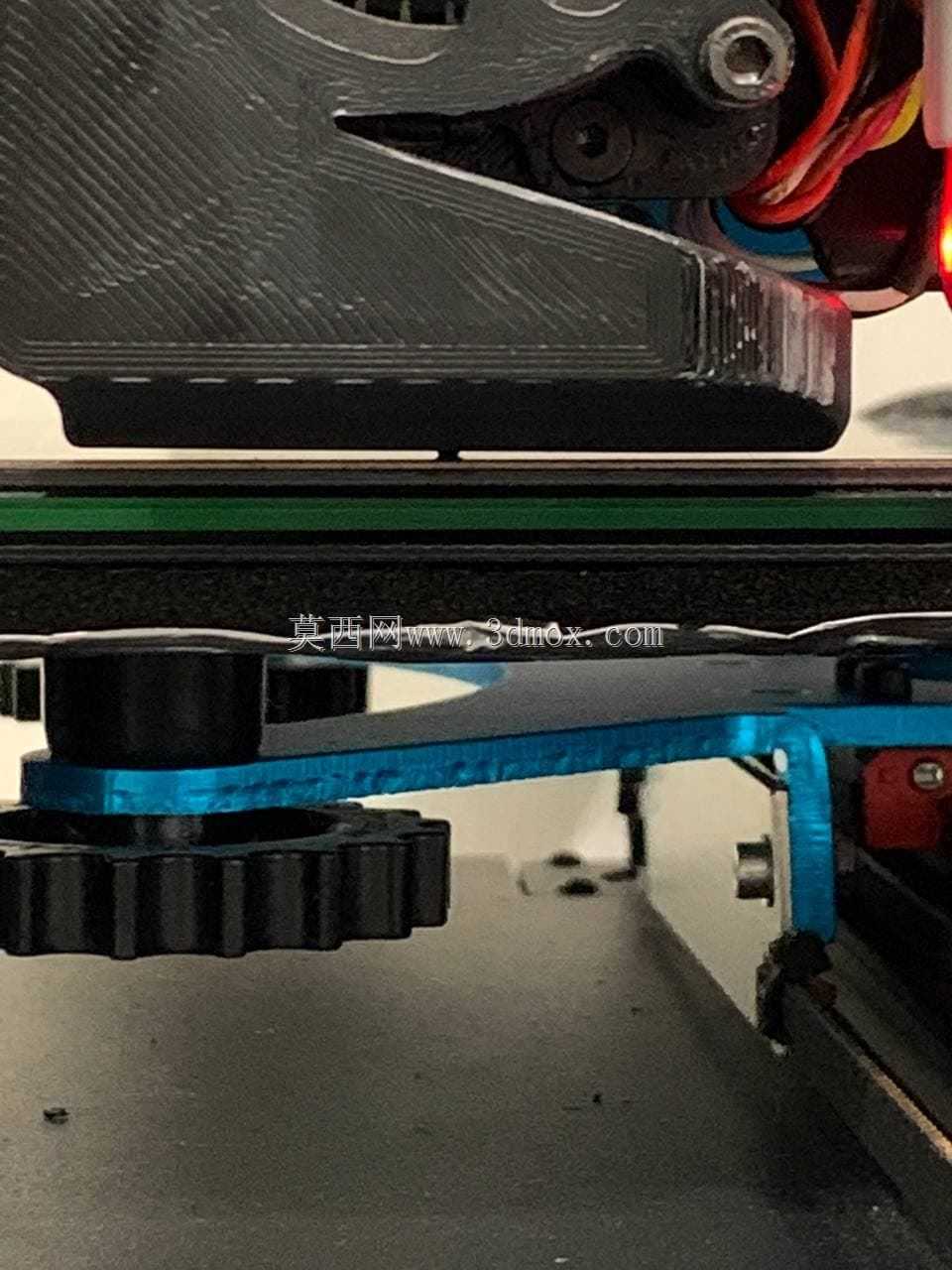

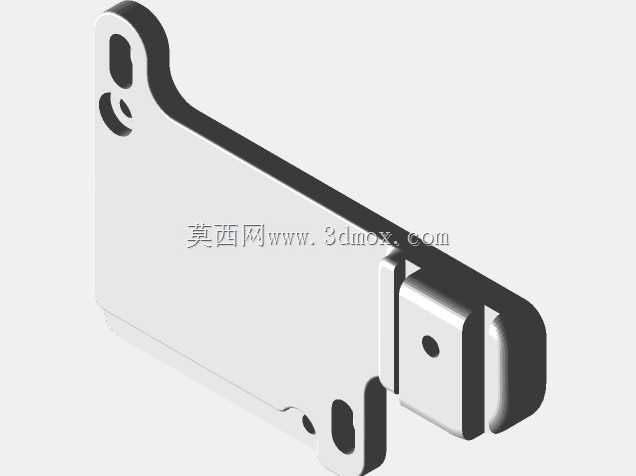

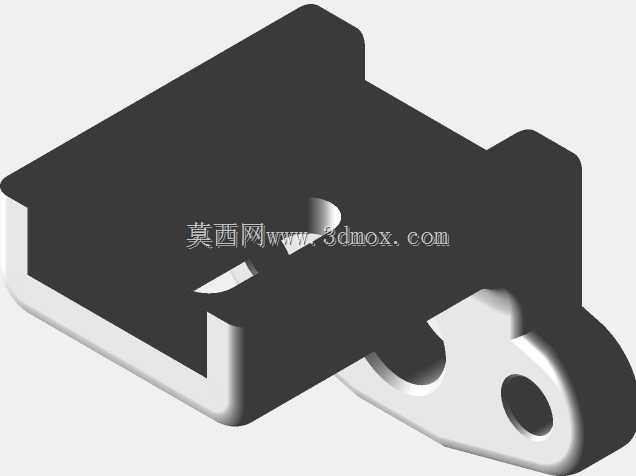

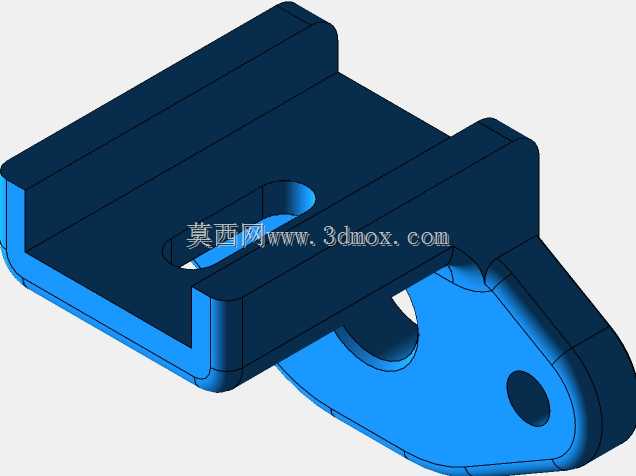

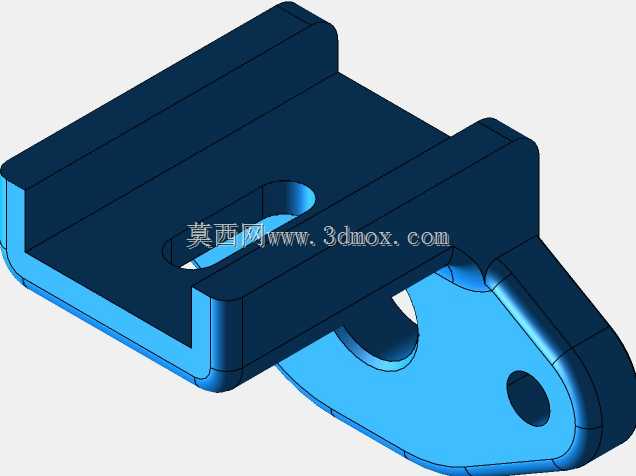

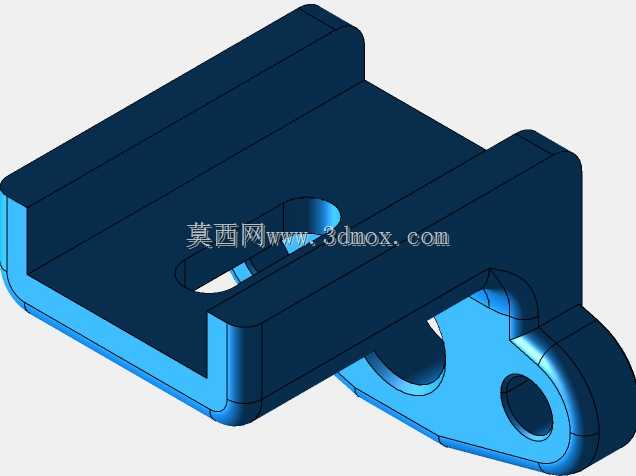

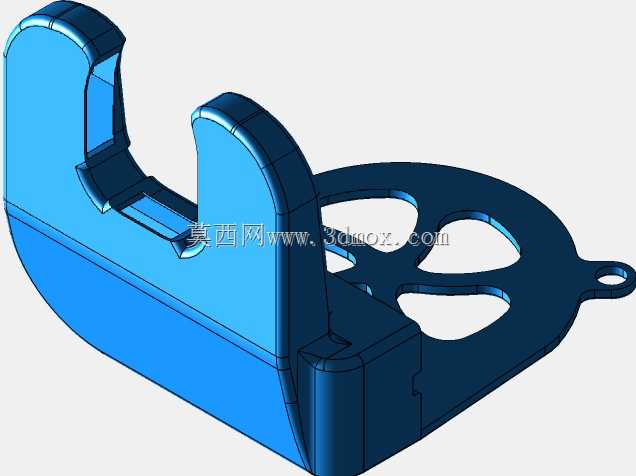

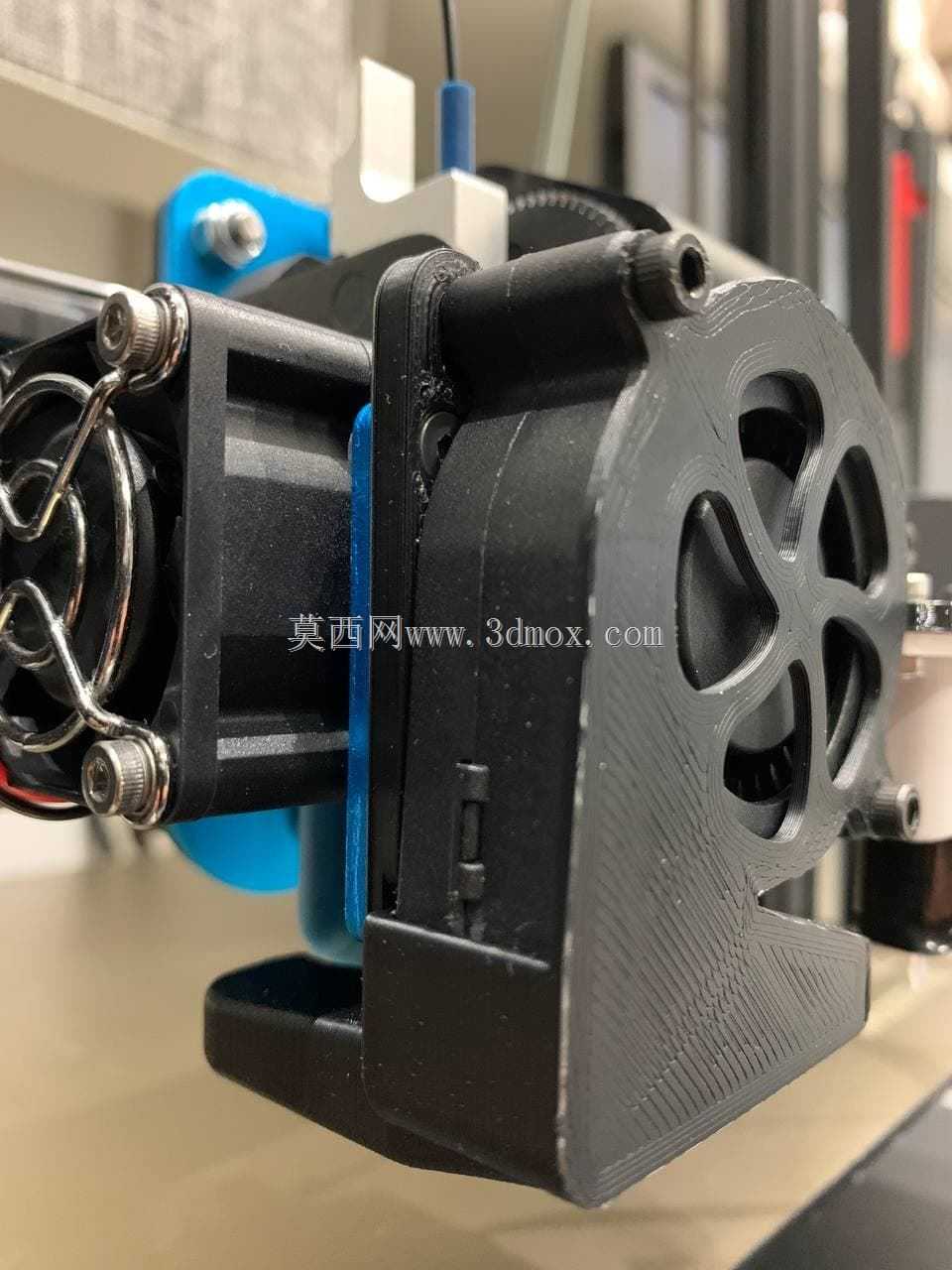

　　基座下方延伸出的白色安装座专门用于固定BLTouch自动调平探针，探针的安装高度做了可调设计，调节范围覆盖探针触发行程上下3mm，可适配不同厚度的打印平台，不需要额外打印垫片来调整探针高度，安装座侧面预留了走线槽，探针的信号线可顺着线槽直接接入打印机的主控板端，避免打印过程中线材随滑台移动出现剐蹭、拉扯的问题。与风扇配套的导风结构采用浅米色的一体成型设计，风道出口正对打印喷嘴的熔融区域，出风口距离喷嘴的垂直高度可在2mm范围内调整，能够根据不同耗材的打印温度需求调整散热距离，针对PLA这类需要快速冷却的耗材，可将出风口下调至距离喷嘴2mm位置，保证耗材挤出后快速定型，减少打印件的翘边、拉丝问题；针对ABS这类需要缓冷的耗材，可适当上调出风口高度，避免冷却过快导致的层间粘接不牢问题。

　　整套组件的安装边界完全匹配对应机型的X轴滑台侧边空间，安装后不会超出滑台的原有运动行程，不会与打印机的框架、打印平台发生运动干涉，组件总重量控制在120g以内，不会给X轴滑台的运动带来额外负载，避免长时间使用后出现皮带松弛、定位精度下降的问题。结构设计上充分考虑了FDM3D打印的自制可行性，所有零件的壁厚均设置在2mm以上，没有大角度的悬空结构，不需要额外添加支撑即可直接打印制作，零件之间的配合间隙预留了0.2mm的公差，可适配不同精度的3D打印机制作需求，组装时不需要做额外的打磨修整即可顺利装配。在实际使用场景中，这套组件可同时实现打印件近端散热与自动调平功能，替代原有分散安装的散热风扇与探针支架，减少X轴滑台的外挂零件数量，优化滑台的运动配重分布，提升长时间打印的运行稳定性，风道的走向经过定向优化，吹出的气流呈锥形覆盖喷嘴周边10mm范围内的打印区域，不会直接吹向打印热床表面，避免热床局部温度不均导致的打印件脱落问题。
