这套轮组结构主要面向小型轮式设备的调平与轮径扩展改造场景,常见于桌面级移动作业平台、小型教具载具、模型类行走设备的改装环节,核心作用是在不改动原有轮轴安装位的前提下,完成轮体直径的扩展与接触面调平,解决原厂轮体直径不足、抓附力不够、安装后接触面倾斜导致的行走跑偏问题。从实际使用场景来看,很多小型轮式载具在更换行走路面、增加负载后,原厂标配的小直径轮体容易出现卡滞、打滑的情况,尤其是在带有微小凸起或纹理的作业表面,小轮的越障能力不足会直接导致设备行走中断,这套扩展轮组就是针对这类痛点设计的,不需要改动原有设备的轮轴固定结构,直接替换原有轮体即可完成升级。

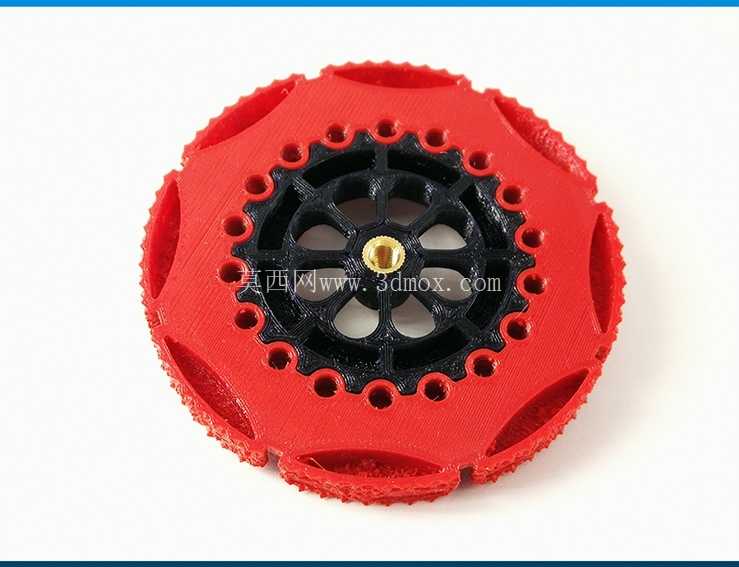

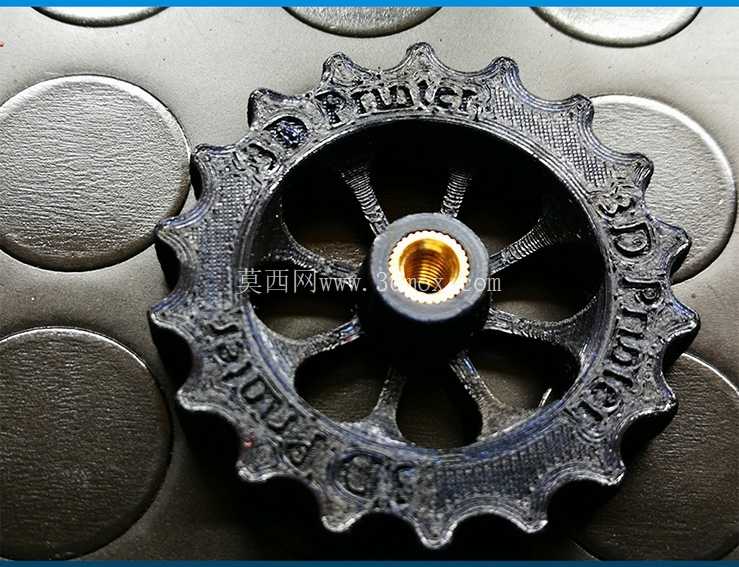

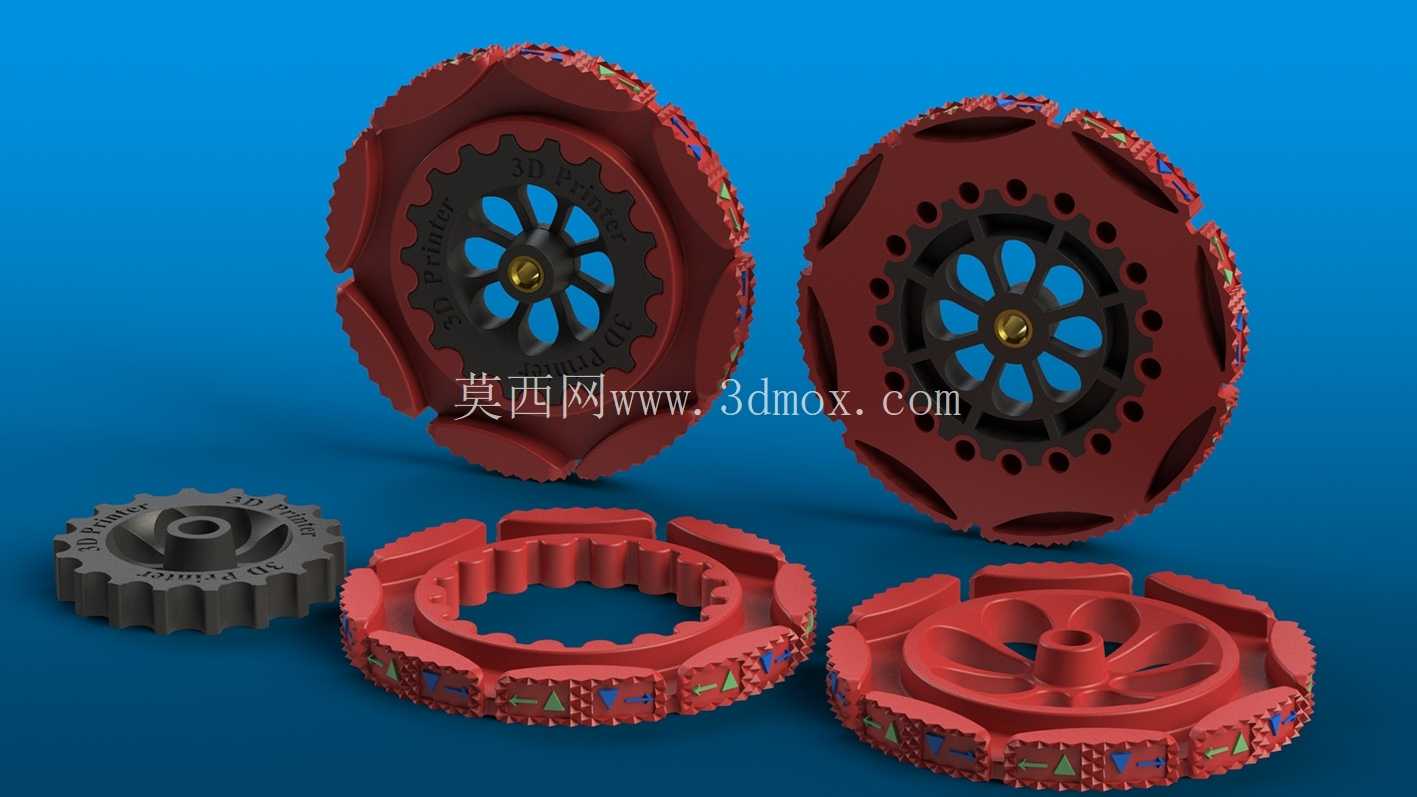

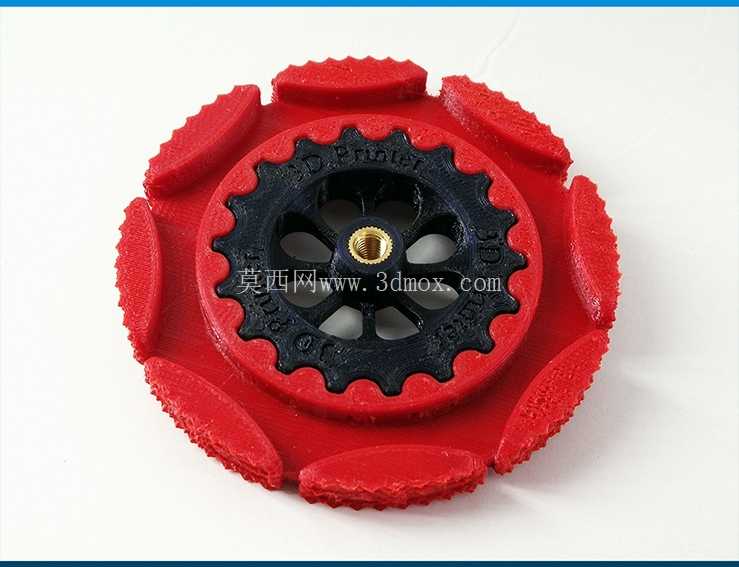

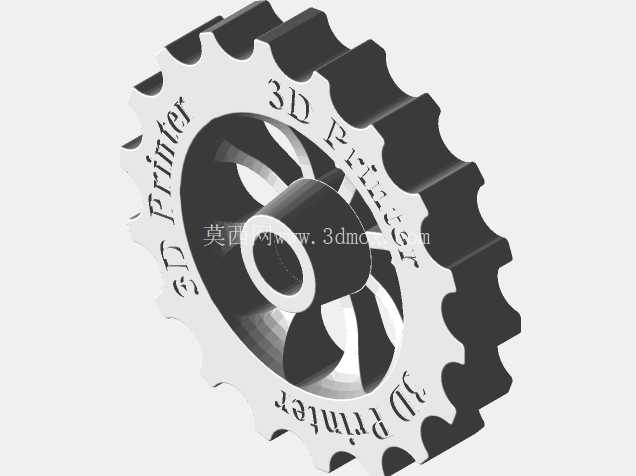

结构设计上,轮组采用分体式组合结构,包含外层带防滑纹理的轮圈、内层带定位花键的轮毂、中间的锁紧卡环三个核心部分,各部件之间通过定位齿槽完成周向固定,避免轮体转动时出现相对滑移。轮体周边加工有细密的滚花纹理,滚花的齿距和深度经过匹配调试,既能够保证轮体与接触面之间有足够的摩擦力,又不会因为纹理过深导致行走时出现明显的颠簸感。轮体中心的安装孔做了适配M5螺纹嵌件的尺寸设计,安装孔的公差按照过渡配合选取,压入黄铜材质的M5x10x7螺纹嵌件后,能够保证螺纹嵌件与轮体之间无相对转动,安装时直接通过M5螺丝与原有设备的轮轴固定座连接即可,不需要额外加工定位孔。

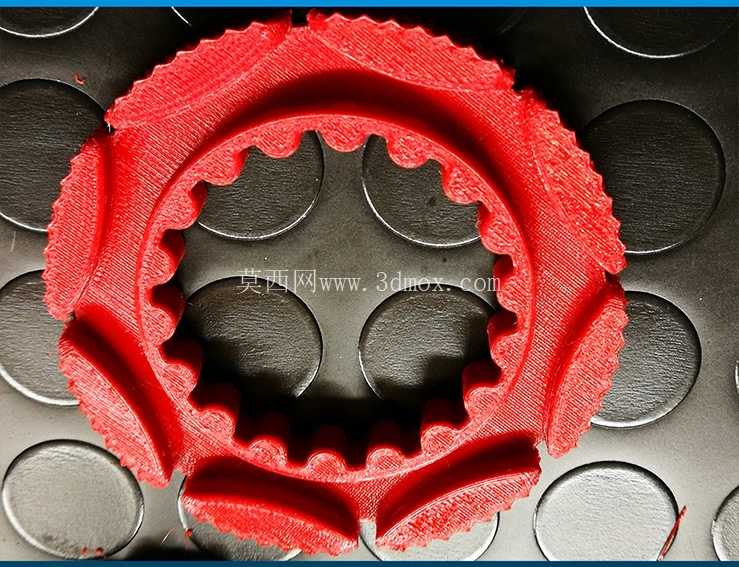

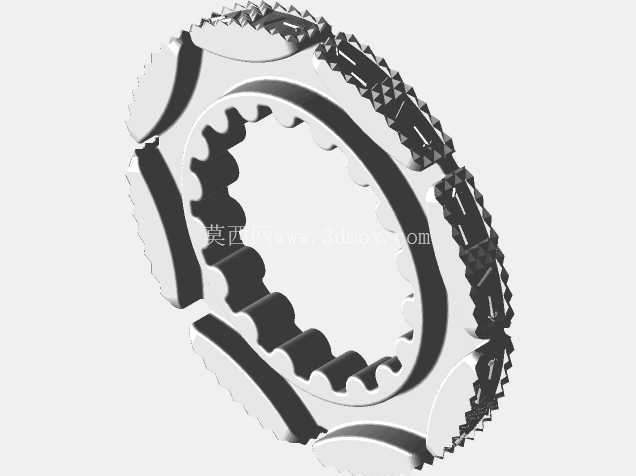

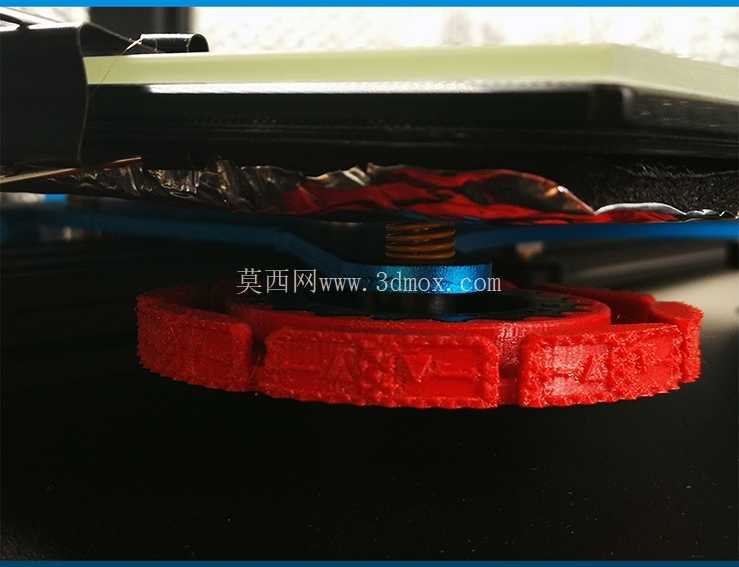

安装边界方面,扩展后的轮体外径控制在原厂轮体的1.4倍左右,轮体宽度与原厂轮体保持一致,安装后不会超出设备原有侧边的边界,不会和设备周边的结构件产生运动干涉。轮体的中心安装面做了0.1mm的沉台设计,安装时沉台与原有轮轴的定位端面贴合,能够保证轮体安装后端面跳动量控制在0.05mm以内,避免轮体转动时出现偏摆。锁紧卡环的内齿与轮毂的外齿做了等模数设计,卡环压入后能够限制轮圈与轮毂之间的轴向窜动,不需要额外涂胶固定也能保证结构的连接可靠性,在需要拆卸维护时,用平口螺丝刀撬动卡环的拆卸缺口即可完成拆分,方便后续更换磨损的外圈。

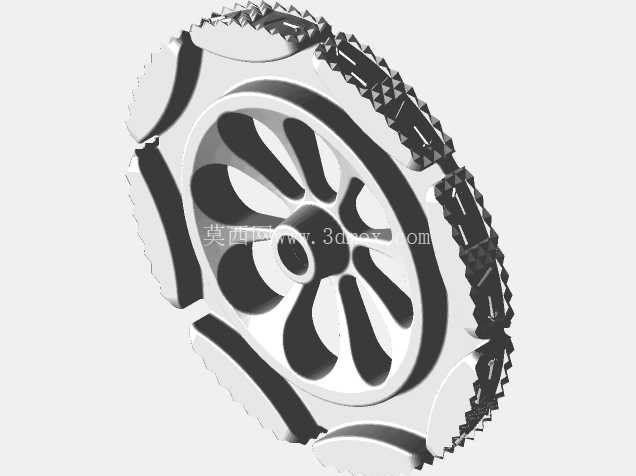

功能特性上,这套轮组除了基础的行走传动功能外,还自带调平适配能力,轮圈的接触面做了微小的平面修型,当安装面存在轻微的角度偏差时,轮圈接触地面后能够自动适配接触面角度,保证整个轮体与地面完全贴合,不会出现单点接触导致的轮体磨损加快问题。轮体上预留的螺纹孔位除了用于安装固定外,还可以作为后续加装配重块、编码器码盘的接口,不需要额外在轮体上钻孔加工。针对长时间使用的磨损问题,外层轮圈采用耐磨材质制作,当轮圈磨损到一定程度后,只需要更换外层轮圈即可,内层的轮毂和锁紧卡环可以重复使用,降低改装维护的成本。
设计过程中,首先对原厂轮体的安装尺寸做了全尺寸测绘,包括轮轴的直径、定位端面的高度、固定螺丝的规格、轮体周边的干涉边界,所有扩展结构的尺寸都基于测绘数据做正向设计,保证安装时的互换性。轮体的花键参数选取了和原厂轮体一致的模数和压力角,保证动力传递的过程中不会出现打齿的情况。滚花纹理的设计参考了工业橡胶轮的防滑纹理参数,在保证摩擦力的同时尽量降低滚动阻力,经过实际测试,在木质桌面、亚克力板面、短绒地毯三种常见的使用场景下,轮体的打滑率比原厂小轮降低60%以上,行走时的直线偏差控制在每米1cm以内,能够满足小型载具的行走精度要求。针对螺纹嵌件的安装,轮体上的嵌件安装孔做了0.2mm的导入倒角,压入嵌件时不需要额外的导向工具,用普通台钳即可平稳压入,压入后嵌件的端面与轮体安装面齐平,不会出现凸起导致安装间隙的问题。
