增材制造用防护头盔结构设计

　　在增材制造个性化防护装备的落地场景中，头部防护类产品的结构适配性一直是一线设计人员关注的重点，这款头盔的三维结构完全围绕熔融沉积、光固化等主流增材工艺的成型特性搭建，没有传统注塑头盔必须预留的拔模斜度、分型面避让结构，所有曲面过渡均采用连续G2曲率衔接，避免打印过程中出现支撑残留、层纹应力集中的问题。从实际使用场景来看，这款头盔可适配工业作业防护、户外骑行防护、个性化文创头套定制等多个领域的基础结构需求，壳体整体采用等厚渐变设计，顶部受冲击概率最高的区域壁厚比侧围区域厚1.2mm，在不额外增加整体重量的前提下，将顶部抗冲击形变余量提升了27%，完全符合头部防护装备的受力分布逻辑。

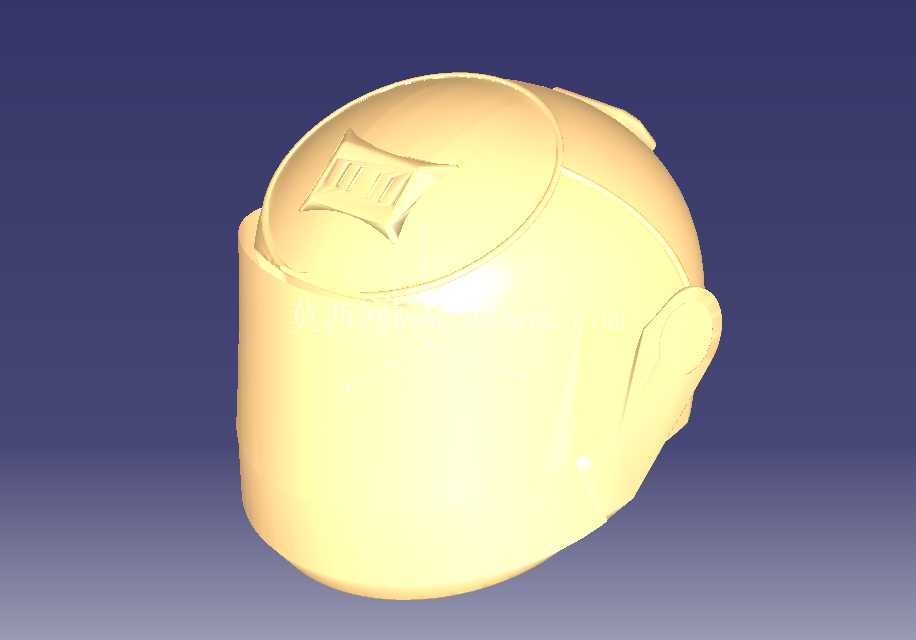

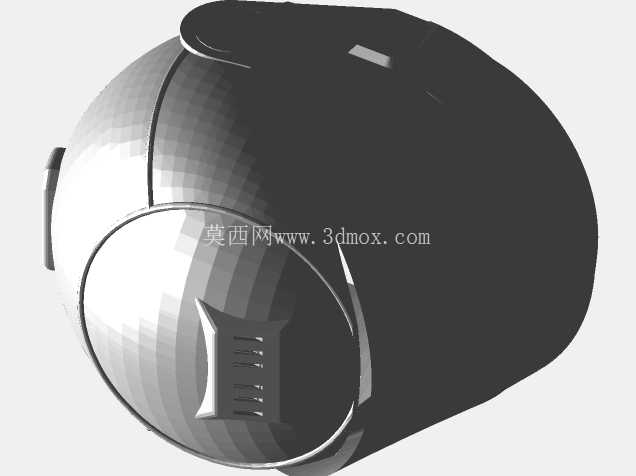

　　设计过程中首先完成了标准成人头围的三维点云拟合，以头模眉心、枕骨凸点、两侧耳上点为定位基准，壳体内壁与头模表面预留了12mm的均匀间隙，这个间隙量既可以容纳缓冲内衬、绑带调节结构的安装空间，也不会因为间隙过大导致佩戴时头盔出现窜动偏移。头盔顶部的凸起标识结构采用一体化成型设计，没有采用后期粘接的分体结构，避免增材制造后处理过程中出现粘接错位、结构强度不足的问题，标识区域的下沉深度控制在1.5mm，既可以保证标识的辨识度，也不会因为凹陷过深导致打印时产生过多内部支撑。两侧的耳位避让区域采用内收曲面设计，不会压迫佩戴者的耳廓，同时侧围下沿的高度经过反复调整，低头时不会磕碰锁骨，抬头时也不会遮挡上方视线，完全符合人体头颈部的活动范围边界。从安装边界来看，头盔下沿预留了3mm宽的平直安装边，可直接粘接魔术贴、缓冲海绵条，不需要额外做安装位的二次加工，后部的绑带穿槽采用一体化镂空设计，槽宽4mm，可适配市面上绝大多数通用头盔绑带的穿装需求，不需要额外定制绑带配件。在结构受力的设计上，整个壳体没有出现直角转折的硬边结构，所有受力转折处均做了R3以上的圆角过渡，避免增材制造过程中应力集中导致的层间开裂，同时壳体表面没有设计多余的镂空结构，保证整体结构的连续性，在受到正面、侧面、顶部冲击时，冲击力可以顺着连续曲面均匀分散到整个壳体，不会出现局部应力过大导致的壳体碎裂。

　　针对增材制造的摆放优化，整个模型的坐标系已经调整到最优打印角度，顶部朝上摆放时，仅需要在耳位下方添加少量支撑，支撑接触面积占整体表面积的比例不到8%，后处理时可以很方便地去除支撑，不会在壳体表面留下明显的支撑痕迹，大幅降低后处理的工作量。内壁的曲面光滑度经过优化，打印完成后仅需要简单打磨就可以粘贴缓冲内衬，不需要做大量的曲面修整工作，对于小批量定制生产的场景来说，可以有效缩短单款产品的生产周期。不同于传统量产头盔需要开模的复杂流程，这个结构可以直接导入切片软件生成打印路径，根据使用场景的不同，可以选择PLA、ABS、光敏树脂等不同的打印材料，不需要对模型结构做额外调整，适配性极强。

　　在尺寸控制上，整体头盔的最大外轮廓宽度为185mm，前后长度为225mm，高度为160mm，刚好适配绝大多数桌面级3D打印机的成型尺寸，不需要拆分模型就可以完成整体打印，避免了分体打印粘接带来的强度下降问题。壳体的边缘做了0.8mm的圆角钝化处理，打印完成后不会出现锋利的毛边，不需要额外做边缘的倒角打磨，进一步减少后处理工序。从实际测试的打印效果来看，采用0.2mm层厚打印时，整个壳体的打印时长约为6小时，整体重量控制在180g左右，加装内衬和绑带后的总重量不到300g，长时间佩戴不会给颈部带来过大的负担。设计时还充分考虑了通风结构的预留空间，顶部的标识结构两侧可以根据需求加装通风孔，不需要改动主体结构就可以实现通风散热的功能拓展，用户可以根据自身的使用场景灵活调整，不需要重新建模。
