汽车发动机用钛合金连杆结构设计

　　在往复式内燃机的动力传递链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这套钛合金连杆的三维结构，主要面向民用乘用车的高功率增压发动机开发，适配多数量产家用车、入门性能车的动力总成改装与原厂配套场景。日常工况下，连杆需要持续承受活塞销传递来的燃气爆发压力，同时还要克服自身往复运动产生的惯性力，这类交变载荷的作用频率会随发动机转速提升线性增长，高转工况下的疲劳失效是连杆设计首要规避的风险点。

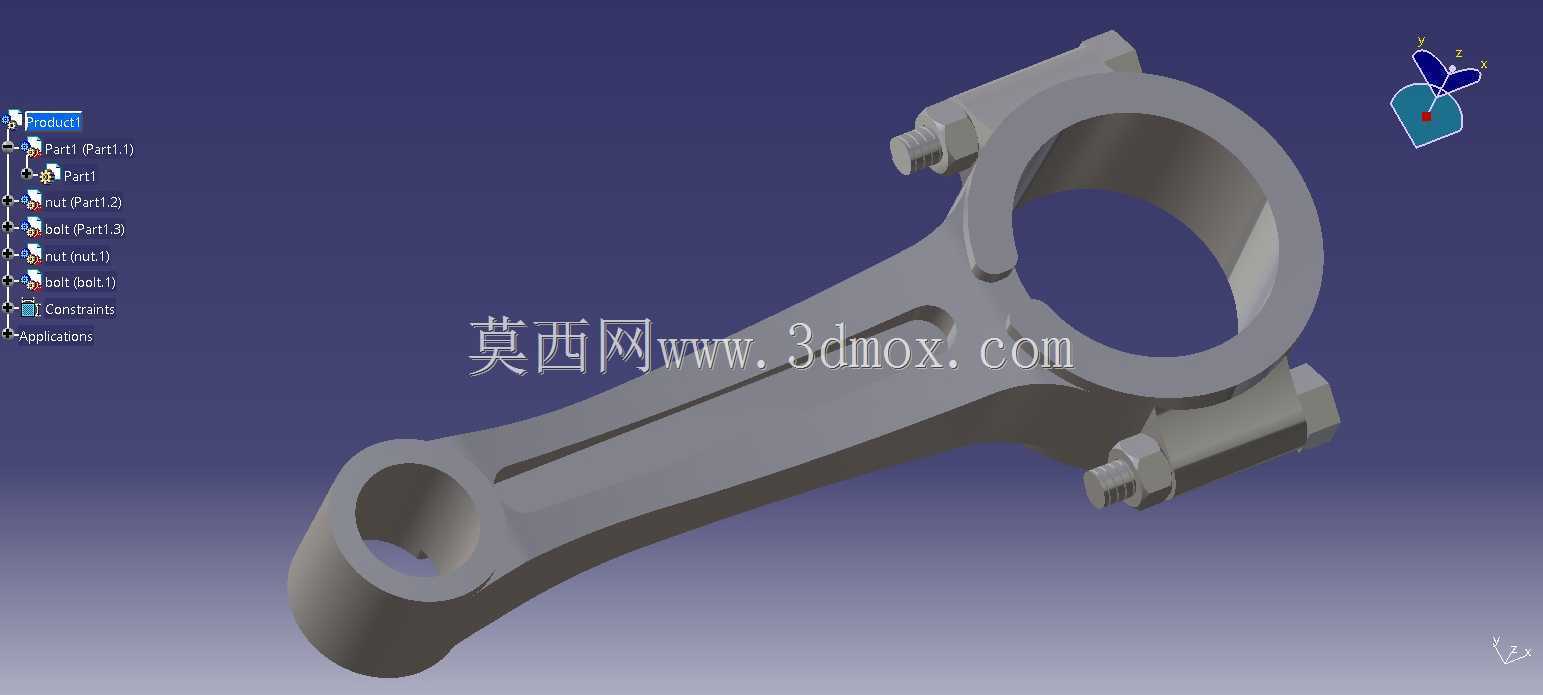

　　从结构功能来看，这套连杆采用分体式大头设计，大头端配套两个螺栓紧固的轴瓦盖，安装时可直接包覆曲轴的连杆轴颈，轴瓦盖与杆身的结合面做了定位止口设计，能避免大扭矩工况下轴瓦盖出现错位偏移，保证轴瓦与曲轴轴颈的配合间隙始终处于设计公差范围内。小头端为整体式圆环结构，内部压装衬套后与活塞销配合，工作过程中可随活塞摆动实现小角度相对转动，衬套的油槽设计可留存部分润滑油，降低活塞销与小头孔的摩擦磨损。杆身部分采用工字形截面设计，这种截面形式能在保证结构强度、刚度的前提下，尽可能降低连杆自身的往复质量，减少高转速下曲轴需要平衡的惯性力，对于提升发动机的转速上限、降低运转振动有直接帮助。

　　设计过程中，杆身与大小头的过渡区域均做了大圆角平滑处理，避免截面突变带来的应力集中问题，所有受力路径上的圆角半径都经过受力仿真校核，确保燃气爆发压力产生的压应力、惯性力带来的拉应力能在整个构件上均匀传递，不会在局部区域出现应力峰值。大头端的两个螺栓孔位置做了凸台加厚处理，螺栓拧紧时的压紧力可通过凸台均匀传递到轴瓦盖结合面，不会因局部压应力过大造成杆身端部变形。小头端的衬套安装孔与活塞销的配合间隙、大头端轴瓦孔与曲轴连杆轴颈的配合间隙，都按照量产发动机的装配公差带做了预留，三维模型里的安装边界完全匹配主流1.6T-2.0T排量四缸发动机的曲柄连杆机构尺寸，小头孔内径适配常见的22mm直径活塞销，大头孔内径适配常见的52mm直径连杆轴颈，中心距（大小头孔的中心间距）为144mm，安装时不会与气缸壁、曲轴平衡块产生运动干涉。

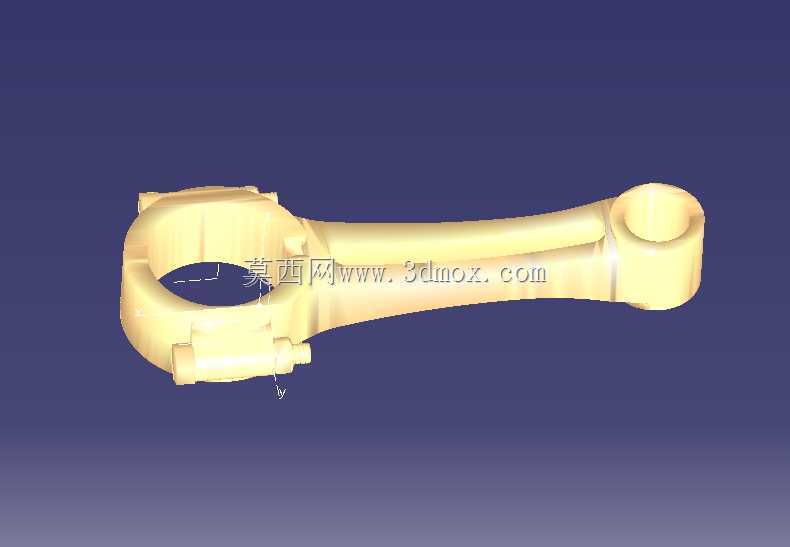

　　实际装车场景中，钛合金材质的连杆相比传统锻钢连杆，密度更低、比强度更高，同等强度等级下自重可降低30%左右，能有效降低发动机的往复运动惯量，让油门响应速度更快，高转速区间的动力输出更顺畅，同时钛合金的疲劳强度更优，可承受更高的爆发压力，适配涡轮增压、机械增压等动力升级后的发动机工况。这套三维结构完整还原了连杆的所有装配特征，包括大头螺栓的螺纹结构、轴瓦定位槽、杆身的润滑油道预留位置，在做发动机动力学仿真、曲柄连杆机构装配校核时，可直接导入模型完成运动干涉检查、受力载荷分布计算，也可作为零部件加工的数模参考，用于数控加工的刀路编制、锻模的型腔设计。需要注意的是，连杆的大小头孔同轴度、杆身的直线度都有严格的形位公差要求，建模时所有特征的基准都统一以大小头孔的中心轴线为设计基准，保证后续加工、检测环节的基准统一，避免因基准不重合带来的装配误差。在发动机运转过程中，连杆的运动轨迹是复杂的平面运动，既有随活塞的上下往复运动，也有随曲轴的旋转摆动，模型里的所有外形轮廓都经过运动包络校核，确保在活塞上下止点的全行程内，连杆不会与曲轴箱内部的加强筋、机油喷嘴等周边构件发生碰撞，满足整机的装配空间要求。
