基于螺旋曲线概念的流体叶轮结构设计

　　在流体输送、动力增压类设备的核心部件选型与结构设计中，叶轮作为直接接触介质、完成能量转换的核心构件，其曲面造型精度、叶片排布逻辑直接决定整套设备的运行效率、运行噪音与抗气蚀性能。本次设计的叶轮采用螺旋曲线作为叶片型线的核心生成逻辑，区别于传统直叶片、单圆弧叶片的造型思路，叶片从轮毂位置沿轴向与周向同步延展，曲面过渡全程保持G2连续，避免局部曲率突变造成的介质流动脱流、局部涡流问题。从实际应用场景来看，这类螺旋曲面叶轮可适配小口径管道增压泵、小型离心风机、微型水力透平设备，也可作为特种搅拌设备的桨叶部件使用，在低粘度流体输送、含少量细小颗粒的介质工况下，螺旋型叶片的介质通过性优于常规直板叶片，不容易出现叶轮流道堵塞的问题。

　　设计过程中首先确定轮毂的基准直径与轴向安装高度，轮毂作为叶轮与动力轴连接的核心载体，内孔预留标准轴径的配合公差带，端面设置轴向定位的止口结构，保证与驱动轴装配后同轴度控制在机械设计要求的公差范围内，避免高速旋转时出现动平衡超差引发的整机振动。叶片的螺旋升角结合目标工况的介质流速、设计转速做参数化调整，螺旋线的导程从轮毂侧到轮缘侧做渐变处理，靠近轮毂位置的导程更小，保证叶片根部有足够的结构强度，承受介质反作用力时不会出现根部应力集中；靠近轮缘位置的导程适当放大，匹配轮缘处更高的线速度，让介质在流道内的加速过程更平缓，减少流动过程中的水力损失。叶片的厚度从根部到轮缘做等强度递减，根部厚度满足高速旋转下的离心力载荷、介质冲击载荷的强度要求，轮缘位置适当减薄降低叶轮整体转动惯量，减少驱动端的启动扭矩负载。

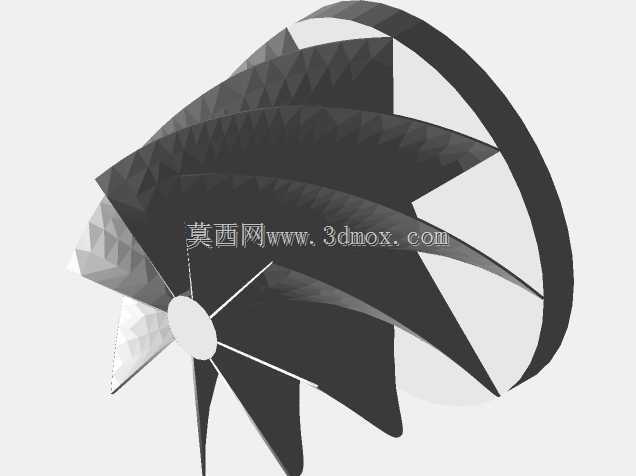

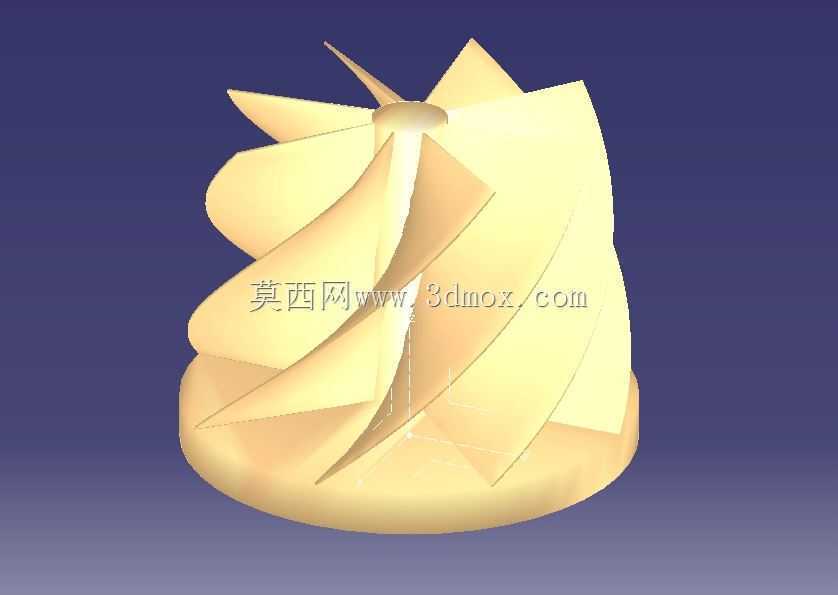

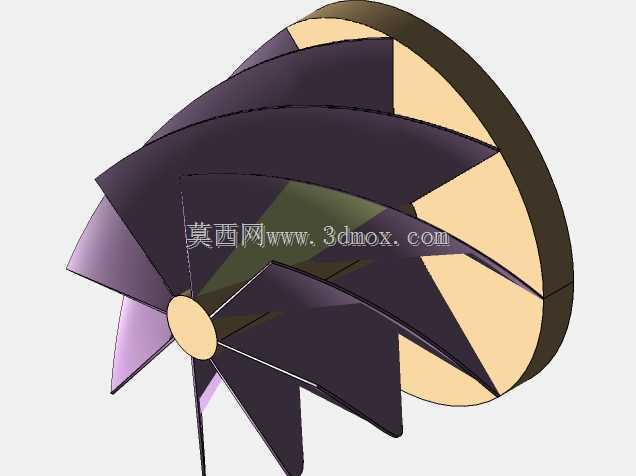

　　叶轮的整体外形为带底座的回转体结构，底部圆盘结构作为叶片的下支撑边，同时起到密封流道、减少介质从叶轮与壳体间隙回流的作用，圆盘的外圆尺寸与配套泵壳/蜗壳的内圆安装间隙控制在合理范围，间隙过小会造成装配干涉、运行时摩擦壳体，间隙过大则会增大容积损失，降低设备整体运行效率。叶片的数量结合设计流量与扬程参数做匹配，本次设计的叶片数兼顾过流面积与叶片做功能力，既不会因为叶片数量过多造成流道狭窄、介质通过阻力增大，也不会因为叶片数量过少造成每个叶片负载过大、介质流出叶轮时的流态紊乱。从安装边界来看，叶轮的轴向总高度适配常规小型增压设备的腔体尺寸，轮毂内孔可根据不同的驱动轴规格做键槽、顶丝孔的适配调整，不需要改动叶片的整体曲面结构即可适配不同的安装需求，具备较好的结构通用性。

　　在实际建模过程中，螺旋曲线的生成全程采用参数化驱动，调整螺旋升角、导程渐变系数、叶片包角等参数时可快速生成不同性能的叶轮结构，方便后续针对不同工况做性能迭代优化。叶片与轮毂、叶片与底部圆盘的连接位置全部做圆角过渡处理，一方面减少焊接/铸造加工时的应力集中问题，另一方面避免直角位置出现介质滞留、结垢的问题，提升叶轮在长期运行中的结构可靠性。这类螺旋曲面叶轮在运行时，介质沿轴向进入叶轮后，会沿着螺旋叶片的曲面平滑转向，逐步获得动能与压力能，相比传统直叶片叶轮的介质突然转向，流动过程的冲击损失更小，运行时的气动/水力噪音更低，在对运行噪音有要求的民用供水、小型通风设备场景下有更好的适配性。针对不同的加工工艺，该结构既可以采用五轴铣削直接加工金属材质的成品叶轮，也可以通过模具注塑、铸造的方式批量生产塑料、铸铝材质的叶轮，曲面的拔模角度在设计时已经做了预留，不会出现模具脱模困难的问题。
