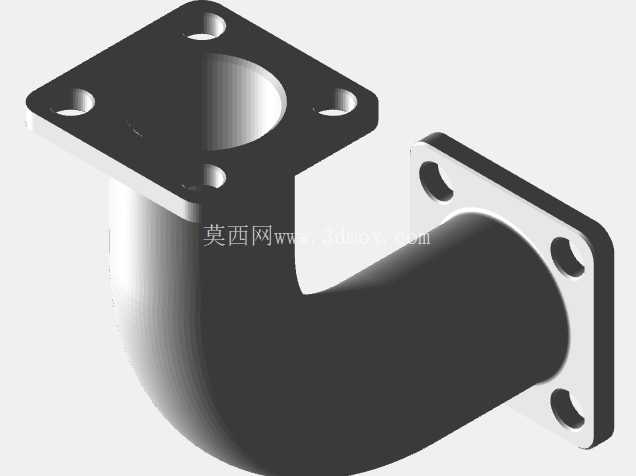

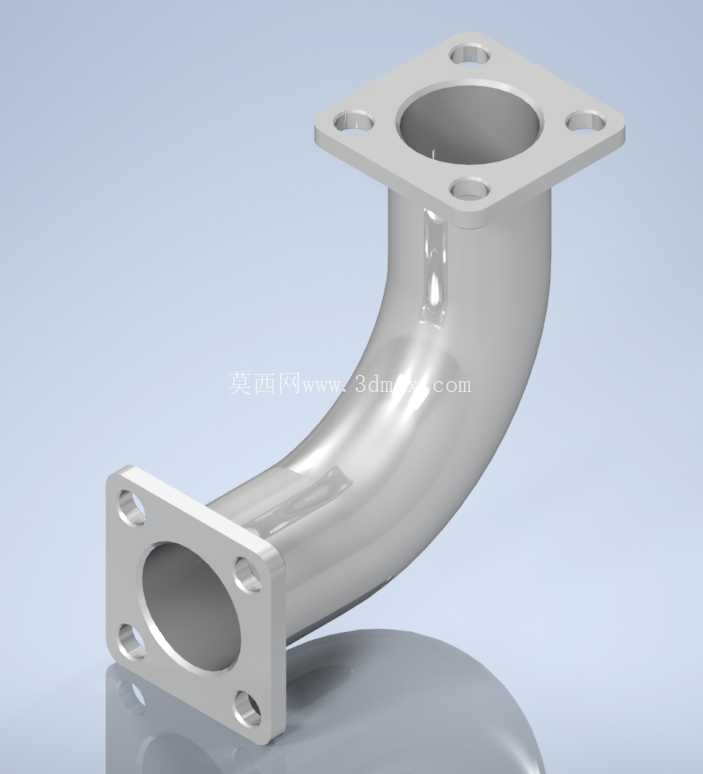

带方形法兰安装座的90度弯管结构

　　这类带双侧方形法兰的90度弯管，在流体输送管路系统里承担着管路直角转向的核心作用，常见于工业气动回路、低压给排水管路、小型设备通风排气支路、化工取样管路等场景，相比焊接式直角弯头，法兰连接的形式能大幅降低现场安装的对位难度，也方便后期管路拆解维护，不用在检修时切割整段管路。从结构设计逻辑来看，两端的方形法兰采用对称式螺栓孔布局，每侧法兰设置四个安装孔，孔位沿法兰对角线均匀分布，这种布局相比圆形法兰的多孔设计，在小通径管路场景下能减少紧固件数量，同时保证四个方向的压紧力均匀，避免法兰面密封失效。

　　弯管段采用等径圆弧过渡，弯曲半径控制在通径的1.5倍左右，这个曲率参数是经过流阻仿真验证的，既不会因为弯曲半径过小造成流体在弯管处形成涡流增大管路压损，也不会因为弯曲半径过大导致整体安装占用空间超标，适配设备内部紧凑的管路排布需求。安装边界方面，两端法兰的密封面为平面结构，适配橡胶平垫或者四氟密封垫，安装时四个螺栓需要采用对角分次拧紧的方式，单次拧紧力矩控制在对应螺栓材质的许用扭矩范围内，避免法兰面受力不均出现翘曲漏液。弯管本体的壁厚根据输送介质压力等级匹配，常规低压场景下壁厚满足1.5倍安全系数即可，若用于输送有腐蚀性的介质，可在建模阶段调整内壁壁厚余量，预留后期衬塑或者防腐涂层的厚度空间。

　　建模过程中需要重点关注法兰端面与弯管轴线的垂直度公差，这个形位公差直接影响安装后管路的同轴度，如果法兰面倾斜，安装后会在管路连接处产生持续的内应力，长期运行受介质压力波动或者设备振动影响，容易在焊缝或者法兰根部出现疲劳开裂。另外法兰上的安装孔采用通孔设计，孔径比配套螺栓大0.5-1mm，给现场安装预留一定的对位调整量，避免因为管路预制的微小误差导致螺栓无法穿入。弯管与法兰的连接段采用平滑过渡圆角，避免直角连接处的应力集中，在承受管路内压或者外部安装载荷时，应力能均匀分散到弯管本体上，不会在连接处出现应力峰值。

　　实际选型应用时，需要先确认两端对接管路的通径与法兰安装孔位尺寸，保证该弯管的安装孔距与对接设备或者管路法兰的孔位完全匹配，同时核算弯管整体的安装空间，90度转向后的管路延伸方向不能与周边设备结构产生干涉，尤其是在设备内部密集排布管路的场景下，要提前预留扳手操作空间，保证后期安装维护时紧固件可以正常拧紧。对于有振动的管路场景，还可以在法兰连接处加装减震垫片，降低管路振动传递到设备本体的幅度，同时弯管的固定支架要设置在弯管重心附近，避免管路长期受重力作用导致法兰连接处变形。
