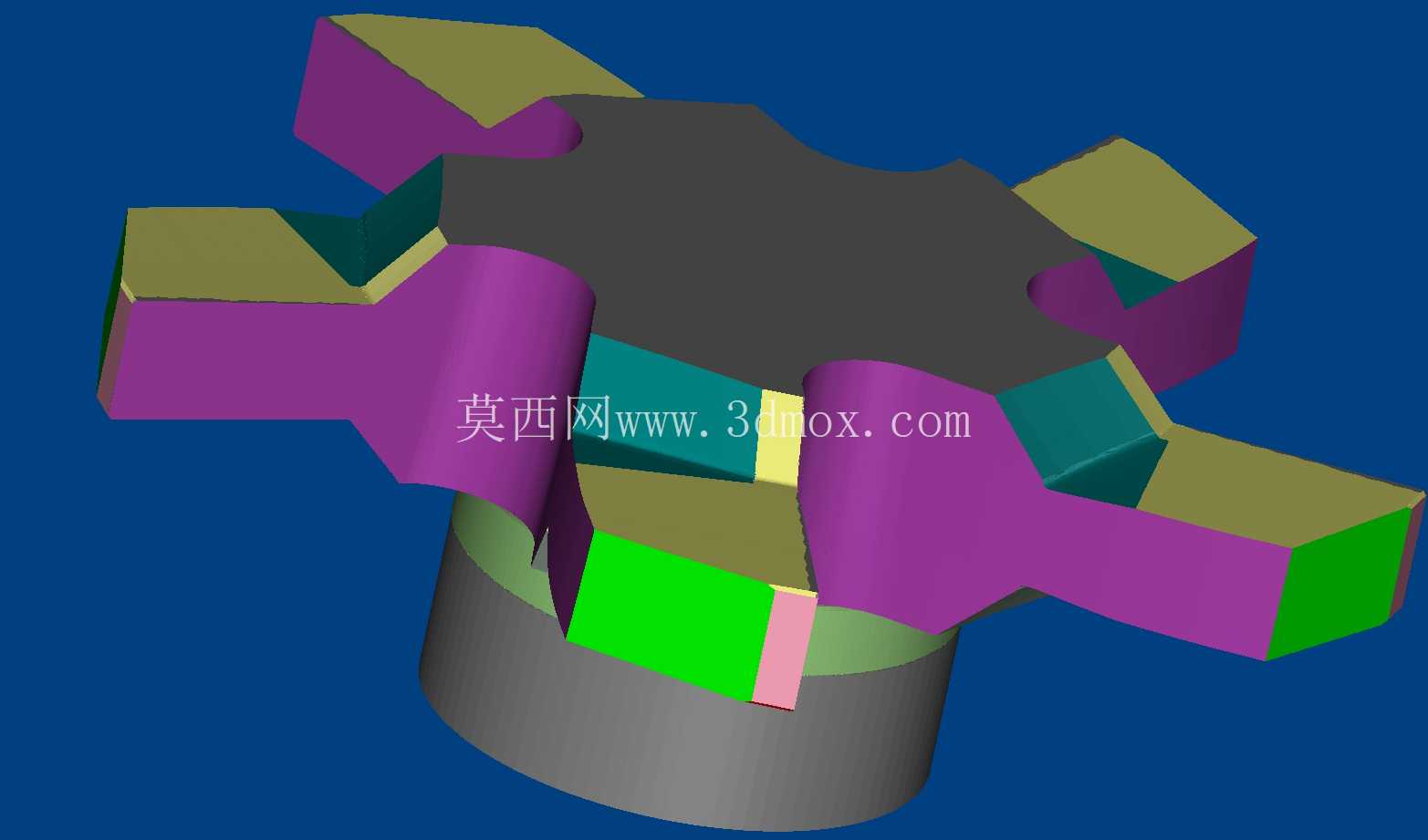

多刃异形专用切削加工工具结构

　　这款多刃异形切削工具的结构设计，核心围绕小空间内多工序复合加工的实际需求展开，区别于常规标准铣刀、钻头的对称刃口布局，其周向分布的多组切削刃采用差异化角度设计，每一组刃口对应特定的加工进给方向与切削余量，可在单次装夹走刀过程中完成台阶面、斜切面、窄槽、倒角等多特征的同步加工，大幅减少工序切换带来的装夹误差与换刀辅助时间。从实际应用场景来看，这类工具多用于精密五金小件、眼镜框架配件、小型异形结构件的精加工环节，尤其是加工空间受限、常规刀具无法伸达的内侧异形轮廓时，非对称分布的刃口可避开相邻结构的干涉，在不拆分工件装夹状态下完成内侧隐蔽面的切削作业。

　　设计过程中首先考量的是切削受力的平衡问题，非对称刃口布局如果配重失衡，高速旋转时会产生明显的径向跳动，直接影响加工面的粗糙度与刃口使用寿命，因此在基体结构设计时，对每一组刃口对应的基体背部做了对应角度的减重与配重处理，让整体旋转质心落在刀柄轴线上，即使在8000-12000转的常用精加工转速下，径向跳动量也能控制在0.01mm以内，满足精密加工的精度要求。刃口部分的角度设计完全匹配常见加工材料的切削特性，针对铝合金、亚克力、铜合金等易粘刀的软质材料，主切削刃采用12度前角搭配5度后角，既保证刃口足够锋利减少切削阻力，又避免后角过大导致刃口强度不足出现崩损；针对不锈钢、硬质塑料等有一定切削硬度的材料，可通过调整刃口的研磨角度，将前角收至6-8度，提升刃口抗冲击能力。

　　安装边界上，工具底部的圆柱夹持段采用标准夹头适配直径，可直接装夹在常规ER夹头、弹簧夹头上，不需要额外定制专用夹具，夹持段的长度预留了足够的装夹余量，即使是伸出长度较长的深腔加工场景，也能保证夹持刚性，避免加工过程中出现振刀纹。周向分布的刃口在轴向位置做了阶梯式错位，不同刃口的切削最低点存在0.02-0.05mm的高度差，走刀过程中各刃口依次承担不同深度的切削余量，不会出现所有刃口同时接触工件导致切削阻力骤增的情况，有效降低加工时的切削噪音与机床主轴负载。

　　刃口之间的排屑槽采用大圆弧过渡设计，区别于标准刀具的直槽或螺旋槽结构，异形排屑槽的走向完全匹配对应刃口的切屑流出方向，加工产生的细碎切屑可顺着槽道快速排出，不会在刃口附近堆积造成二次切削刮花已加工表面。在实际选型适配时，需要根据加工设备的主轴转速区间、工件的材料硬度、加工轮廓的最小转角半径匹配对应规格的工具，对于转角半径小于0.5mm的精细轮廓，可将对应位置的刃口做窄边处理，保证走刀时刃口能完整覆盖转角区域，不会出现残留加工余量的问题。工具的基体部分采用整体硬质合金材质时，可配合冷却液完成连续长时间的精加工作业，刃口磨损后可通过工具磨床重新研磨刃口角度，重复利用率远高于一次性成型的非标定制刀具。针对部分特殊加工场景，比如碳纤维复合材料、玻纤增强塑料的加工，还可在刃口部分做金刚石涂层处理，降低刃口与材料的摩擦系数，减少材料分层、毛刺的产生概率。从结构建模的角度来看，这类异形刀具的建模难点在于多组刃口的空间角度定位与曲面过渡，每一个刃口的切削平面都需要与刀柄轴线保持精准的空间夹角，刃口与基体的衔接面要做光滑圆弧过渡，避免应力集中导致高速旋转时基体出现开裂，同时排屑槽的曲面曲率要连续，保证切屑流出时不会出现卡滞。
