多楔槽式水泵传动皮带轮结构设计

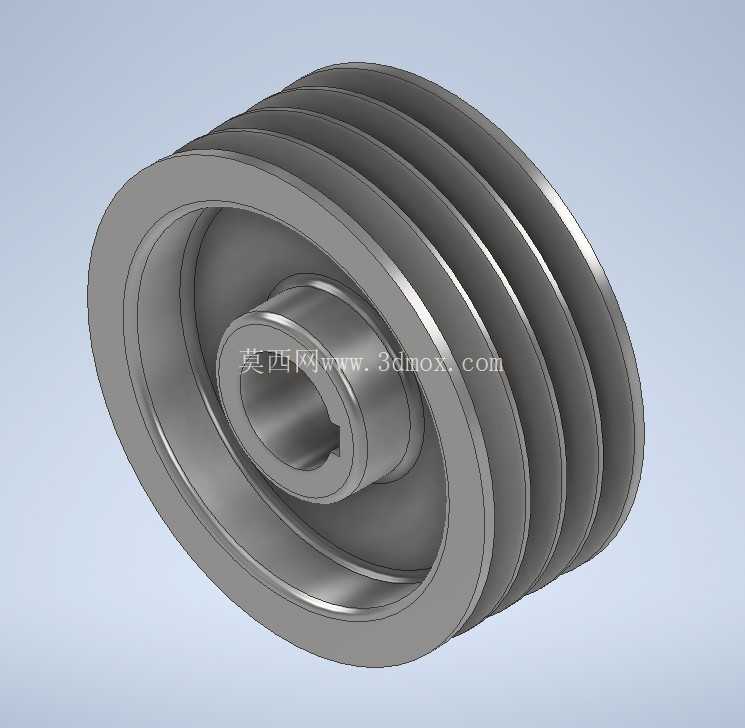

　　这款带轮主要适配内燃机驱动的冷却水泵传动场景，在商用车、工程机械、固定式柴油机组的冷却循环系统中，承担曲轴端到水泵轴的动力传递职能，通过多楔带的摩擦啮合，将曲轴输出的转矩稳定传递给水泵叶轮轴，驱动冷却液在发动机水套、散热器管路内完成循环，带走燃烧室、缸体缸盖区域的多余热量，保障动力单元始终处于合理工作温度区间。从结构设计逻辑来看，轮体采用三槽楔带匹配结构，相比单槽带轮，同等张紧力下可传递的转矩提升近两倍，能适配大功率柴油机型的水泵驱动需求，同时多槽结构可有效降低单根带体的负载应力，延长传动带的更换周期，减少设备运维频次。

　　轮体中心的轴孔采用键槽联结设计，键槽的尺寸公差严格遵循轴孔配合标准，装配时通过平键实现轮体与水泵轴的周向固定，避免大转矩传递过程中出现轮轴相对滑动，保障传动比的稳定性；轴孔外侧设计有凸起的定位轴肩，装配时轴肩端面与水泵轴的轴承端面贴合，可精准限定带轮的轴向安装位置，避免带轮轴向窜动导致的带体偏磨、传动异响问题。轮缘的楔槽截面角度、槽深尺寸完全匹配对应型号的多楔带轮廓，槽面加工有符合粗糙度要求的摩擦面，既保证足够的摩擦传动系数，又不会因表面过于粗糙加速带体的磨损；轮体两侧设置有高出楔槽顶面的挡边结构，可在传动带出现小幅偏摆时限制带体脱出轮槽，尤其在设备急加速、急减速的动态工况下，挡边的防护作用可大幅降低传动带脱槽的故障概率。

　　从安装边界来看，轮体的轴向总宽度、最大外圆直径经过匹配校核，安装后不会与水泵壳体、周边管路、发动机前端盖的安装空间发生干涉，带轮安装到位后，楔槽的中心平面与曲轴输出带轮的对应槽中心平面共面度偏差控制在允许范围内，可有效避免带体运行过程中的偏载磨损。轮体的辐板部分采用等强度设计，在保证轮体整体结构刚度、满足高速旋转动平衡要求的前提下，尽可能去除多余的材料，降低轮体自身的转动惯量，减少发动机启动瞬间、转速波动时的传动冲击，同时也能控制轮体的整体重量，降低水泵轴轴承的径向负载，延长轴承的使用寿命。

　　在实际选型匹配过程中，这款带轮可适配额定转速范围内的水泵传动需求，轮体的动平衡精度满足旋转件的G6.3级要求，高速运转时不会产生额外的振动载荷，不会对水泵轴的密封件造成额外冲击，可有效避免水泵轴封因振动出现的冷却液渗漏问题。设计过程中针对轮体的应力集中区域做了圆角过渡处理，比如轴孔与辐板的衔接处、辐板与轮缘的衔接处，都采用了合理的圆角半径，避免长期交变载荷作用下出现应力开裂问题，提升轮体的疲劳使用寿命，适配设备长期连续运行的工况要求。
