十字滑块式奥尔德姆联轴器结构设计

在精密传动、伺服进给以及中小功率动力传输场景中，轴系对中偏差带来的附加载荷、轴承磨损、传动精度下降一直是结构设计阶段需要重点规避的问题，奥尔德姆联轴器也就是常说的十字滑块联轴器，正是针对这类无间隙传动需求开发的挠性连接部件，相比直爪式弹性联轴器，它的补偿逻辑更直接，传动回差控制更稳定，在自动化输送、精密检测设备、小型机床进给轴这类对传动刚性有要求，又存在一定安装对中误差的场景中适配性极强。

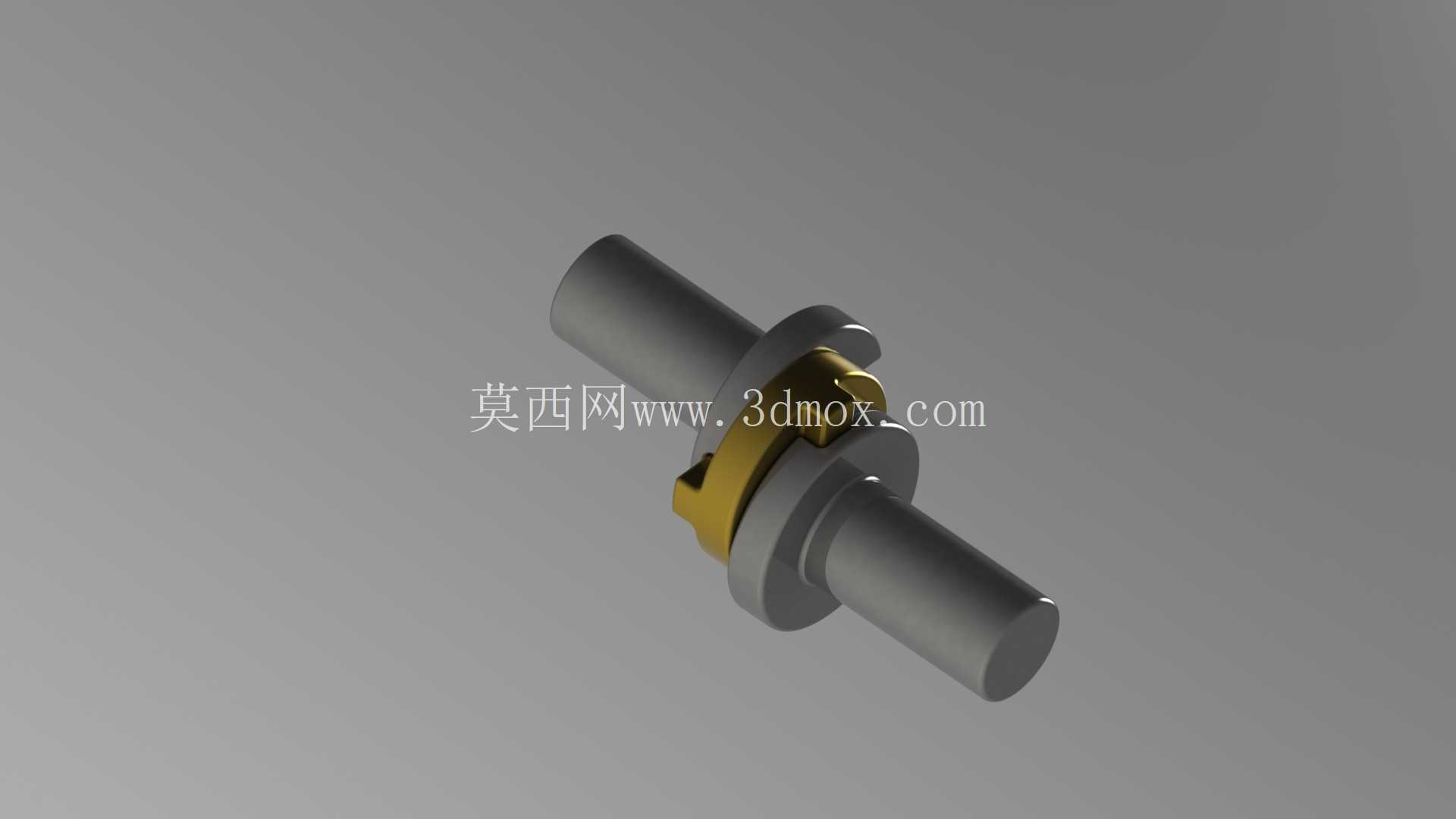

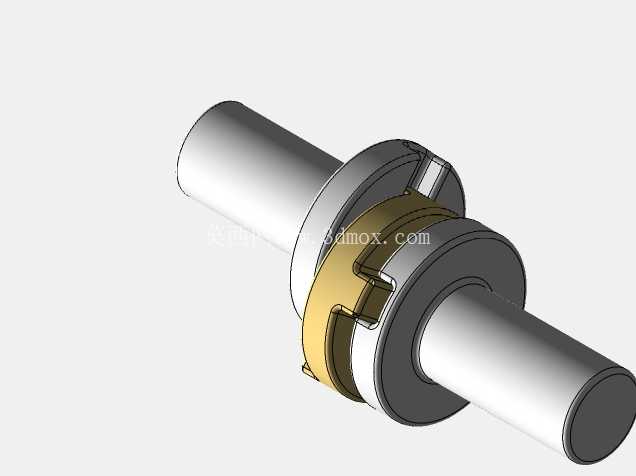

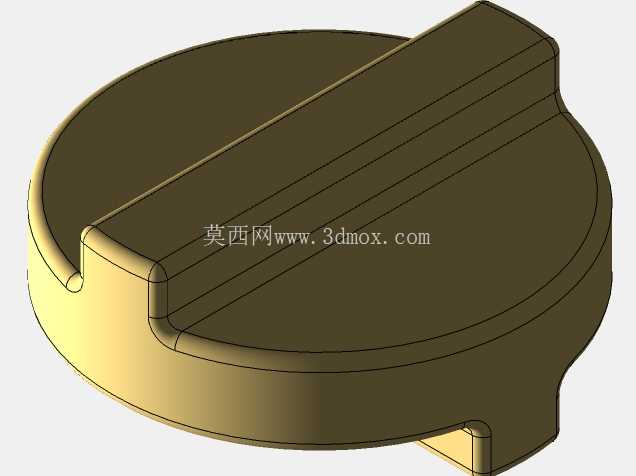

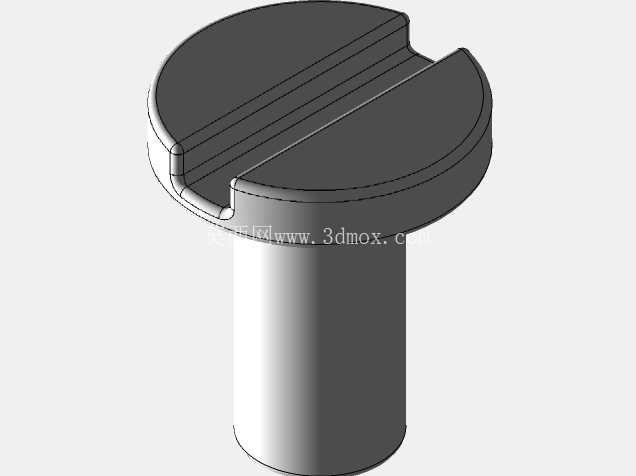

从结构组成来看，这套联轴器由三个核心盘类零件配合两端轴伸组成，两侧的带榫盘分别与主动轴、从动轴通过键连接或者抱紧结构固定，中间的十字滑块盘两侧带有互相垂直的凸榫，分别嵌入两侧端盘的对应凹槽内，形成滑动配合副。当两轴存在径向偏移时，滑块可以在凹槽内做小范围的径向滑动，抵消安装偏差带来的别劲问题，同时因为凸榫与凹槽的配合面可以做精密研磨处理，传动过程中几乎没有空程回差，这也是它能替代直爪联轴器用在需要正反转频繁切换场景的核心原因。

设计这类联轴器的时候，首先要明确安装边界的约束条件：两端轴伸的直径直接决定了端盘的毂孔尺寸，毂长要比配合轴径大1.2-1.5倍才能保证足够的抱紧力，避免传动时轴与毂之间出现打滑；端盘的外径要根据传递的额定扭矩核算，凸榫的剪切面、滑块与凹槽的接触压应力是核心校核项，一般滑块会选用耐磨性更好的铜合金或者工程塑料材质，既可以降低滑动摩擦的噪音，也能减少长期使用后的磨损量，避免配合间隙变大影响传动精度。中间滑块的厚度要控制在合理范围，过薄会导致凸榫强度不足，过厚则会增加整个联轴器的转动惯量，在高速传动场景下反而会带来额外的动平衡问题。

实际选型应用时，要注意它的适用转速区间，因为滑块存在径向滑动，转速过高时滑块的离心力会加剧配合面的磨损，所以这类联轴器更适合中低速、扭矩平稳的传动场景，安装时两轴的径向偏移量不能超过设计允许的补偿范围，一般小规格型号的径向补偿量在0.5-1mm之间，角向补偿量不超过1度，如果安装偏差超出这个范围，会导致滑块滑动受阻，反而会在轴系上产生额外的交变载荷，加速轴承和密封件的失效。

从装配逻辑来看，这套结构的拆装非常便捷，不需要移动两端的主动、从动设备，只需要将中间滑块沿轴向抽出，就可以完成两轴的分离，对于需要频繁维护、更换传动部件的设备来说，这种设计能大幅降低现场运维的工作量。配合面的润滑设计也不能忽略，金属材质的滑块需要定期涂抹润滑脂降低摩擦阻力，如果选用自润滑工程塑料滑块，则可以省去日常润滑的维护步骤，更适合用在洁净度要求较高的食品、电子类生产设备中。

在三维建模过程中，要重点保证凸榫与凹槽的配合公差，一般选用H7/g6的间隙配合，既可以保证滑动顺畅，又不会因为间隙过大产生传动冲击；两侧端盘的同轴度、端面与轴线的垂直度公差要控制在0.02mm以内，避免装配后出现端面跳动超标的问题；中间滑块的两个凸榫的垂直度公差同样要严格控制，否则会导致两轴传动时出现周期性的速度波动，影响整个传动链的精度。另外，建模时要预留出安装时的轴向窜动间隙，一般在端盘与滑块之间留0.1-0.2mm的间隙，避免轴系受热伸长时，两个端盘将滑块卡死，导致传动失效。
