四杆式曲柄摇杆传动构件结构设计

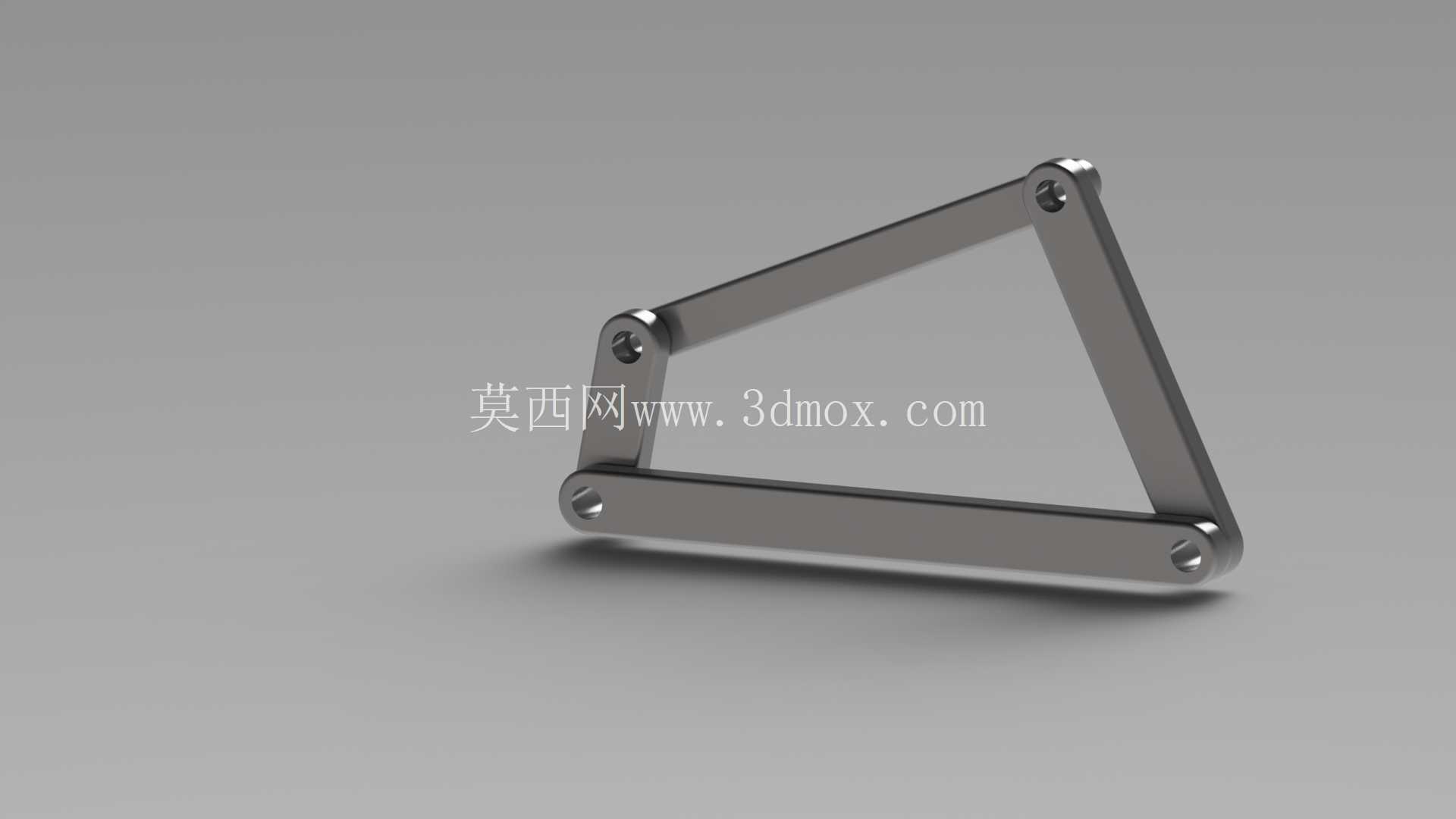

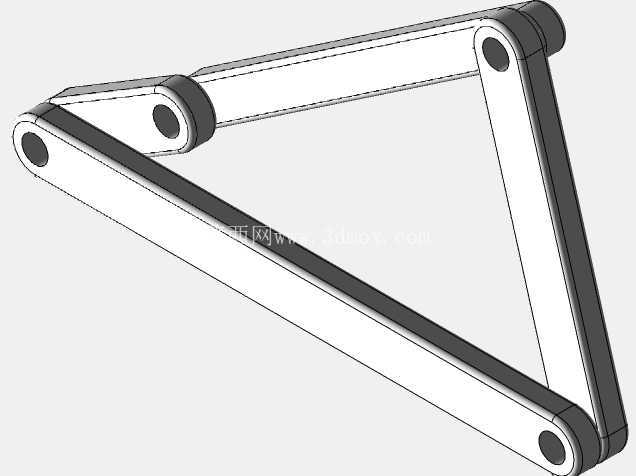

　　在流体控制类阀门的执行端调节结构、轻工机械的间歇送料单元、农用机具的往复动作模块中，曲柄摇杆机构是实现旋转运动到往复摆动转换的核心基础构件，这套四杆构型的传动结构，完全依托低副连接完成动力传递，运动副接触面均为面接触，单位面积承载压力更低，长时间运行下的磨损量远高于高副传动结构，润滑维护难度低，非常适合中低速、中等载荷的连续往复动作工况。从结构构型来看，整套机构由四个刚性构件通过四个转动副串联构成闭合环路，其中作为固定件的机架承担整个机构的安装基准功能，两个与机架铰接的构件分别为做整周旋转运动的曲柄、做定角度往复摆动的摇杆，连接曲柄与摇杆的活动构件为连杆，不与机架直接连接，做平面复合运动。

　　设计过程中首先需要严格校验杆长条件，确保最短杆与最长杆的长度之和不大于其余两杆长度之和，才能保证曲柄可以完成整周360度旋转，避免出现机构卡死的死点问题；杆长参数的匹配直接决定摇杆的摆角范围，在阀门调节场景中，通常会将摇杆摆角控制在40度到80度区间，匹配阀芯的行程需求，避免摆角过大导致的传动效率骤降，或是摆角过小无法满足行程要求的问题。安装边界方面，整套机构的安装基准为机架上的两个铰接孔位，两个孔位的中心距是安装定位的核心尺寸，设计时需要预留足够的螺栓安装空间，避免铰接处的转动部件与安装基座产生运动干涉；各构件之间的铰接处采用间隙配合的销轴连接，配合公差通常选取H8/f7，既保证转动灵活性，又不会因间隙过大产生回程误差，销轴端部设置轴向限位结构，防止运行过程中销轴窜动脱落。

　　功能特性上，当曲柄作为主动件做匀速整周旋转时，摇杆会按照既定的运动规律做往复摆动，通过调整各杆的长度比例，可以实现摇杆不同的急回特性，在需要空回程快速动作的工况下，合理设置极位夹角可以缩短非工作行程时间，提升设备整体运行效率；而当摇杆作为主动件时，机构会存在两个死点位置，也就是曲柄与连杆处于共线的位置，此时无论摇杆施加多大的摆动力，都无法驱动曲柄转动，工程应用中通常会利用这一特性实现机构的位置锁止，比如夹具类设备会利用死点位置保证夹紧状态下不会松脱，也可以通过在曲柄轴端加装飞轮，利用惯性冲过死点位置保证连续运转。

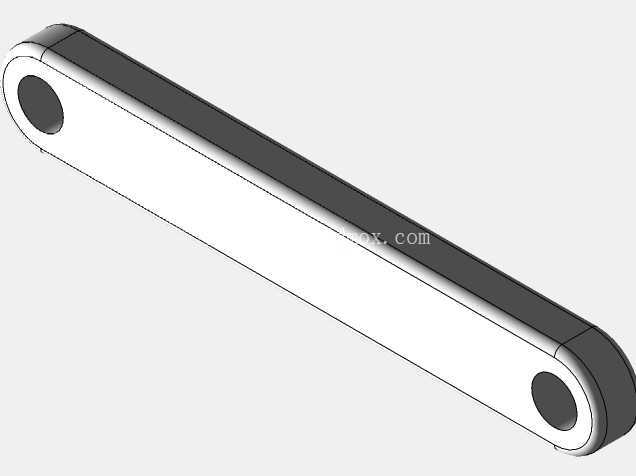

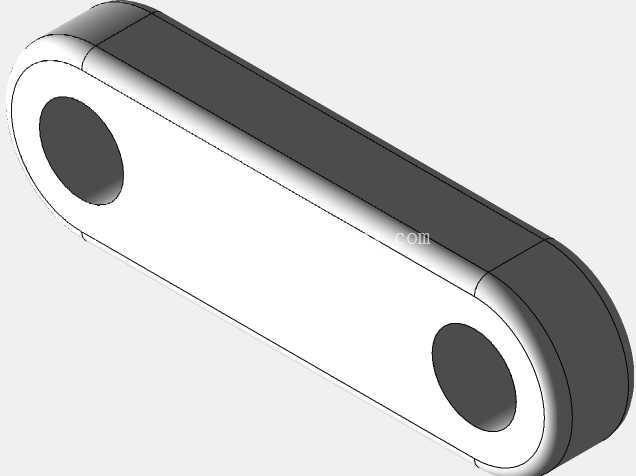

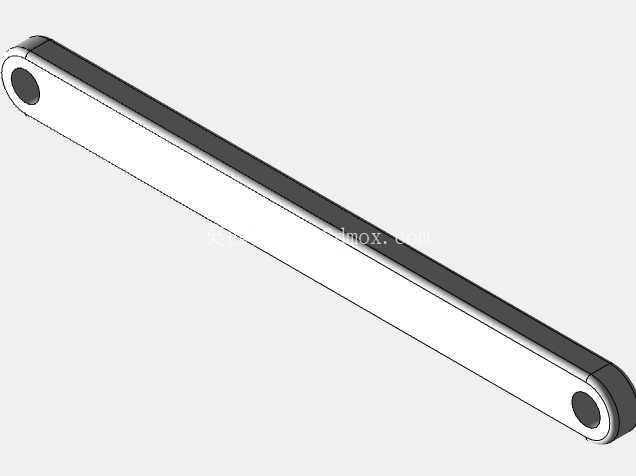

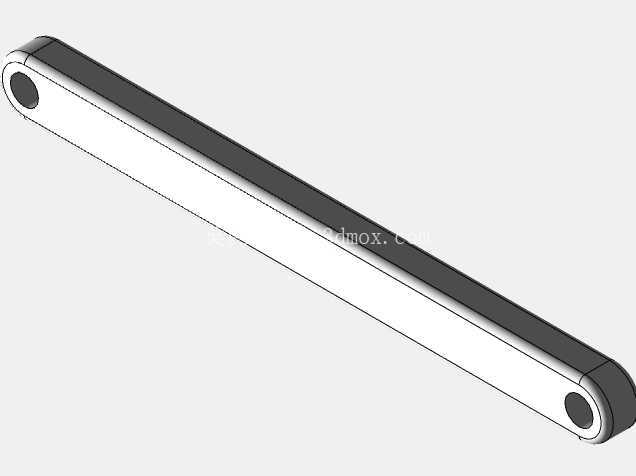

　　外形设计上，各连杆构件均采用等截面矩形钢质结构，在保证抗弯抗扭强度的前提下尽可能降低构件自重，减少运动过程中的惯性冲击，所有铰接孔的端面都做了锪平处理，保证销轴安装时的端面贴合度，构件棱边做倒钝处理，避免装配过程中划伤操作人员，也减少应力集中点提升构件疲劳寿命。实际应用中，这套机构除了用于阀门的开度调节，还广泛应用在牛头刨床的进给机构、缝纫机的刺布传动机构、收割机的割刀驱动单元中，不同场景下只需要调整杆长比例和构件截面尺寸，就可以匹配不同的载荷、行程、摆动频率需求，不需要对核心构型做改动，是机械传动领域通用性极强的基础机构单元。建模过程中需要重点关注各转动副的装配约束关系，确保四个铰接处的转动自由度符合设计预期，运动仿真时需要验证摇杆的摆角范围、极位夹角是否符合设计要求，检查构件在整个运动周期内是否存在干涉，尤其是连杆在运动过程中与机架、摇杆的相对位置，避免实际加工装配后出现卡滞问题。
