间歇传动用槽轮式日内瓦机构结构设计

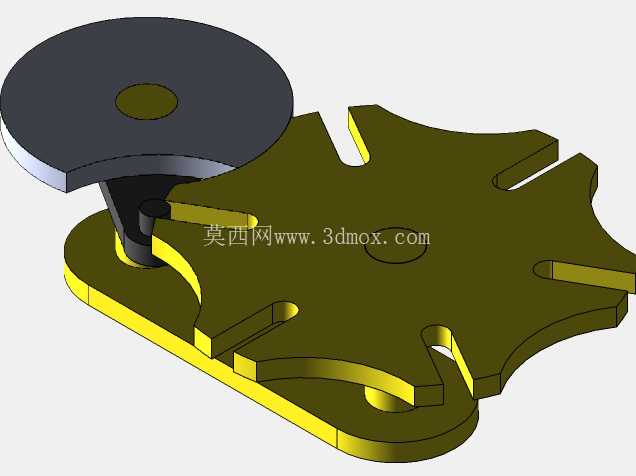

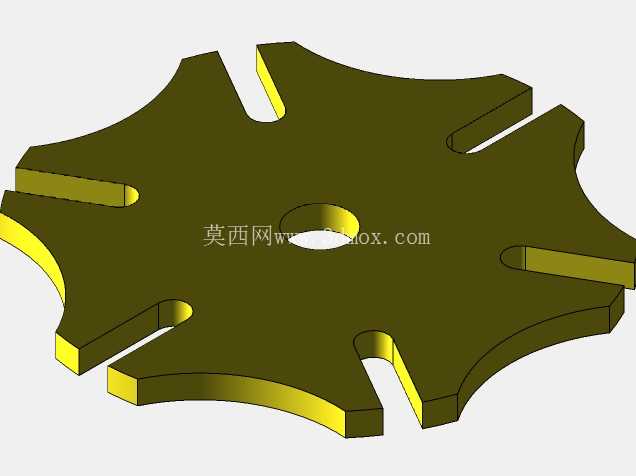

　　在自动化生产线的转位工位、多工位装配台的分度进给、电影放映机的胶片拉片机构、包装机械的间歇送料单元中，日内瓦轮也就是常说的槽轮机构，是实现连续旋转到间歇步进转换的核心传动部件，相比棘轮机构传动平稳性更强，相比凸轮分度机构结构更简单，加工装配难度更低，在中低速间歇传动场景中应用极为广泛。这套日内瓦轮结构采用最经典的外啮合单销布局，主动拨盘上设置单个圆柱驱动销，从动槽轮沿周向均匀开设6个径向开口槽，拨盘每旋转一周，驱动销会嵌入对应槽内带动槽轮转动60度，销脱离槽后槽轮被拨盘上的锁止圆弧完全定位，不会出现惯性滑移，保证工位停留阶段的位置精度。

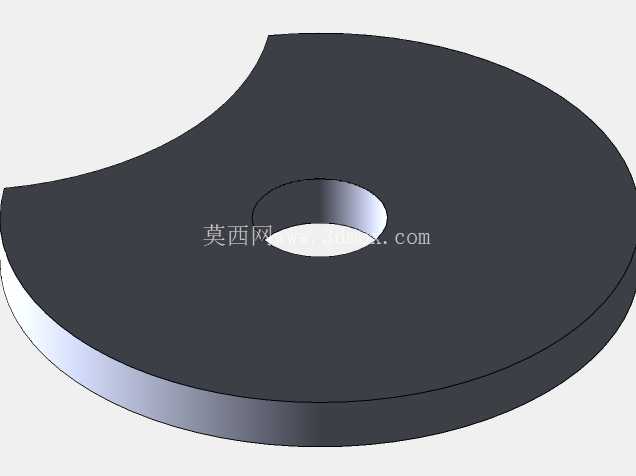

　　从结构设计逻辑来看，主动拨盘的锁止弧采用凹圆弧设计，与槽轮外圆的凸圆弧面做间隙配合，配合间隙控制在0.02-0.05mm之间，既避免锁止阶段出现卡滞，又能限制槽轮的自由转动，保证分度定位的重复精度；驱动销与槽轮的槽壁接触段做了等径设计，销的外圆与槽的两侧壁在啮合传动全程保持线接触，减少接触应力集中，同时槽的端部开设了直径略大于驱动销直径的半圆让位槽，避免销进入和脱离槽的瞬间出现刚性冲击，降低传动过程中的振动和噪音。槽轮的径向槽采用对称分布设计，槽的深度根据拨盘的回转半径做匹配计算，保证驱动销在槽内滑动时不会出现脱离或者卡滞，槽轮的中心孔预留了标准轴径的安装位，可直接与输出轴通过平键连接，中心孔端面设置了轴端挡圈的安装槽，方便轴向定位；主动拨盘的中心同样设置了输入轴安装位，拨盘与驱动销采用过盈配合连接，销的伸出长度略大于槽轮的厚度，保证传动过程中销与槽的啮合长度足够，不会出现脱啮情况。从安装边界来看，整套机构的主动轴与从动轴采用平行轴布局，两轴的中心距根据拨盘回转半径和槽轮半径做严格匹配，安装时需要保证两轴的平行度公差在0.01mm/100mm以内，避免驱动销与槽壁出现偏磨，缩短机构使用寿命；槽轮的厚度根据传动扭矩做对应设计，常规轻载场景下厚度可控制在8-15mm之间，重载场景可适当增加厚度并提升槽轮和驱动销的材料热处理硬度，一般槽轮采用45号钢调质处理，驱动销采用轴承钢淬火处理，表面硬度达到HRC55-60，提升耐磨性能。

　　在实际应用选型时，需要根据工位数量选择对应槽数的槽轮，常见的有4槽、6槽、8槽结构，槽数越少，槽轮每次转动的角度越大，传动过程中的动载荷也越大，适合转速较低、工位分度角度大的场景；槽数越多，传动越平稳，但槽轮的整体尺寸会相应增大，适合转速较高、分度精度要求高的场景。这套单销外啮合日内瓦轮结构，拨盘每转一圈槽轮完成一次分度动作，动停比固定，适合工位动作时间与停留时间比例固定的设备，如果需要调整动停时间，可通过增加拨盘上的驱动销数量实现，比如在拨盘上对称设置两个驱动销，拨盘每转一圈槽轮就会完成两次分度动作，大幅缩短工位停留时间。

　　设计过程中需要重点校核驱动销进入槽的瞬间的速度方向，保证销的速度方向与槽的径向方向夹角尽可能小，减少柔性冲击，同时锁止弧的起始和终止位置需要与驱动销的位置做精准匹配，当驱动销刚好进入槽内时，锁止弧刚好脱离槽轮的定位面，当驱动销刚好脱离槽时，锁止弧刚好贴合槽轮的外圆开始定位，避免出现传动干涉或者定位空程。整套结构没有复杂的异形曲面，所有特征都可通过普通铣削、钻削加工完成，加工成本低，后期维护简单，只需要定期在驱动销和槽的接触面添加润滑脂，就可保证长期稳定运行，在轻工机械、印刷机械、食品包装机械的间歇传动工位中，这类结构的应用占比远超其他间歇传动机构，是机械结构设计人员必须掌握的经典传动结构之一。
