相交轴传动锥齿轮组结构设计

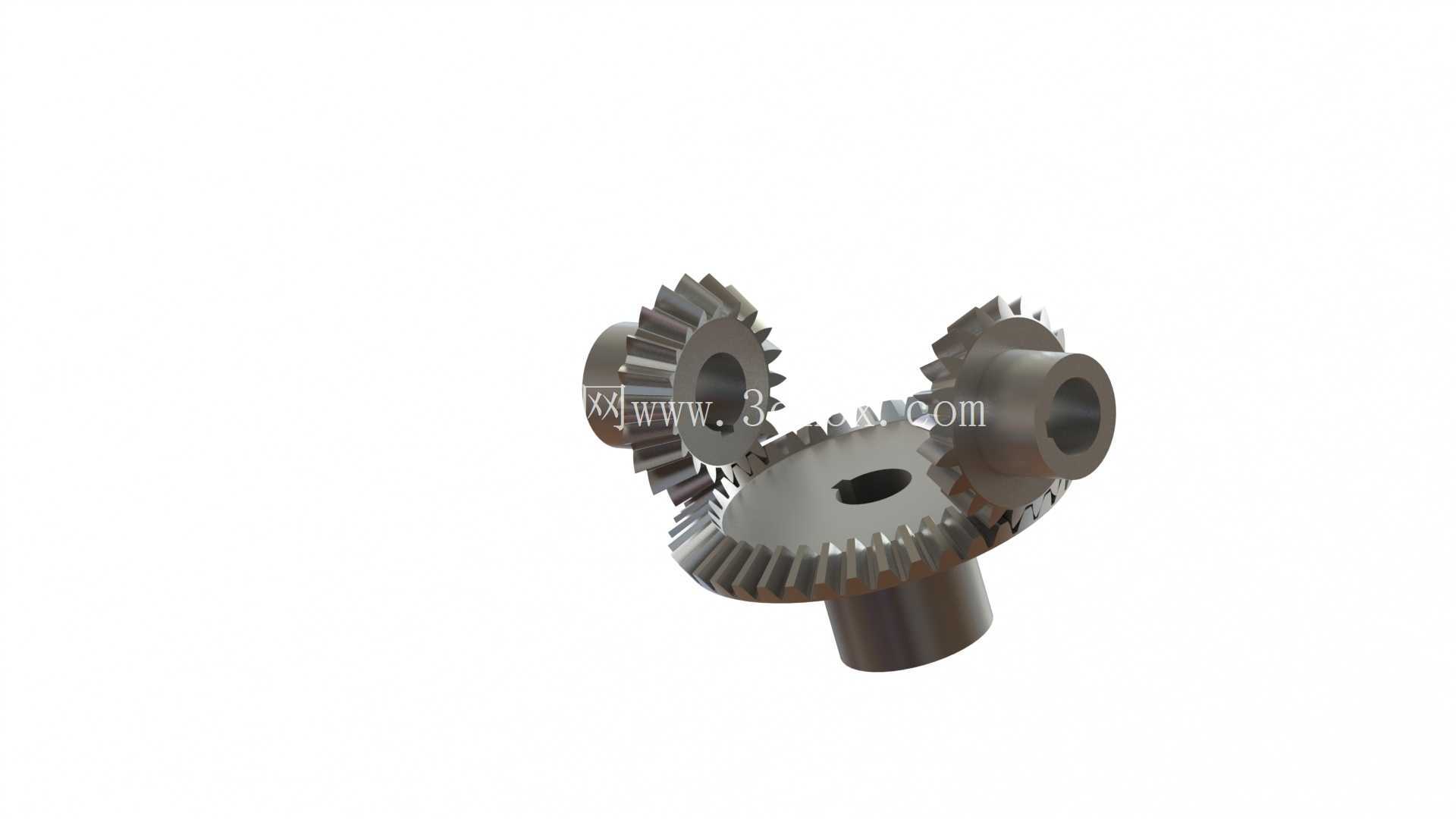

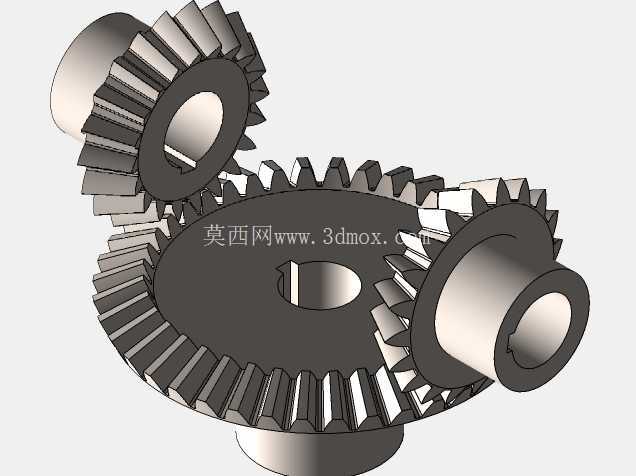

　　从结构设计逻辑来看，这套锥齿轮组采用了三齿轮啮合的布局形式，中心主动锥齿轮同时与两个从动锥齿轮形成啮合副，能够将单路输入动力同时分流至两个垂直布置的输出轴，这类布局在需要双向同步输出的传动场景中优势明显，能够省去额外的分动结构，压缩整体传动链路的占用空间。设计过程中首先要明确的是安装边界约束，三个齿轮的安装轴孔需要保证同轴度与轴交角的精度，锥顶必须交汇于同一点，否则啮合过程中会出现偏载、齿面磨损加剧、传动噪音过大的问题，严重时甚至会出现卡滞断齿的故障。这套锥齿轮传动结构，核心解决的是动力传递过程中轴线相交场景下的换向传动需求，在各类需要90度动力转向的机械结构中应用十分广泛，小到小型自动化设备的动力换向模块，大到机床进给传动单元、阀门驱动机构、轻工机械的传动链路，都能见到这类结构的身影。不同于平行轴传动的圆柱齿轮，锥齿轮的齿面沿圆锥面分布，啮合过程中两个齿轮的轴线呈相交状态，常规应用中多采用90度轴交角的设计，也可根据实际安装空间、传动比需求调整轴交角参数，适配不同的设备布局要求。齿形参数的匹配是设计核心，模数、压力角、齿顶高系数等基础参数必须保持一致，同时要根据传动比要求匹配对应的齿数，两个从动锥齿轮齿数一致时可实现等速双向输出，齿数不同时则可实现差异化转速输出，适配不同的负载需求。从实际使用场景来看，这类锥齿轮机构常被集成在阀门驱动模块中，用来将手动或者电机输入的水平方向转动，转换为垂直方向的阀杆升降动作，也可用于小型设备的操作台传动，将操作端的动力换向传递至执行端，避免传动链路出现过多的弯折结构，降低动力损耗。

　　结构的外形尺寸设计完全围绕啮合包络空间展开，每个锥齿轮的轮毂部分都做了适配安装轴的轴孔设计，轴孔可根据实际需求设计为光孔、键槽孔或者D型孔，满足不同的扭矩传递要求，轮毂的长度需要匹配安装轴承、轴套的空间，保证齿轮安装后不会出现轴向窜动，同时齿面的啮合宽度要经过载荷校核，保证在额定扭矩下齿面接触应力、齿根弯曲应力都在材料许用范围内，常用的加工材料可选20CrMnTi渗碳淬火，或者45号钢调质处理，根据负载等级、使用寿命要求选择对应的材料与热处理工艺。

　　安装过程中需要重点调整齿轮的啮合间隙，间隙过大会导致传动回程误差大，反向传动时出现空程，间隙过小则会导致齿面润滑不良，运转过程中温升过高，加速齿面磨损，通常会通过调整安装垫片的厚度来控制轴向位置，进而调整啮合间隙至合理范围。齿面的接触斑点校验是装配环节的关键步骤，需要在齿面涂抹红丹粉后转动齿轮，观察接触斑点的位置与大小，正常情况下接触斑点应分布在齿面中部，接触面积符合对应精度等级的要求，若接触斑点偏向齿顶或者齿根、偏向大端或者小端，都需要微调安装位置，保证啮合状态良好。

　　这套结构在设计时还考虑了润滑空间的预留，齿轮啮合区域周边预留了足够的润滑脂或者润滑油存储空间，避免高速运转时齿面出现干摩擦，对于低速轻载的应用场景，可采用脂润滑的方式，维护周期更长，对于中高速重载场景，则需要配套油润滑结构，同时设计密封件防止润滑油泄漏。不同于单对锥齿轮的传动结构，这种三锥齿轮的布局能够在有限的空间内实现动力的分流换向，不需要额外增加传动箱的体积，在紧凑型设备的设计中十分实用，比如小型自动化生产线的转角传动模块、手持工具的动力换向结构、仪器仪表的调节传动机构，都能采用这类结构实现紧凑化设计。设计建模过程中需要严格按照锥齿轮的成型原理构建齿形，保证渐开线齿面的精度，避免建模误差导致后续3D打印或者机加工后出现啮合干涉，每个齿轮的安装基准面都要与轴线保持垂直，保证装配后齿轮的运转精度，轴孔的公差配合需要根据安装轴的公差等级选择，通常采用间隙配合或者过渡配合，方便装配的同时保证同轴度要求。
