带杆万向铰接关节结构设计方案

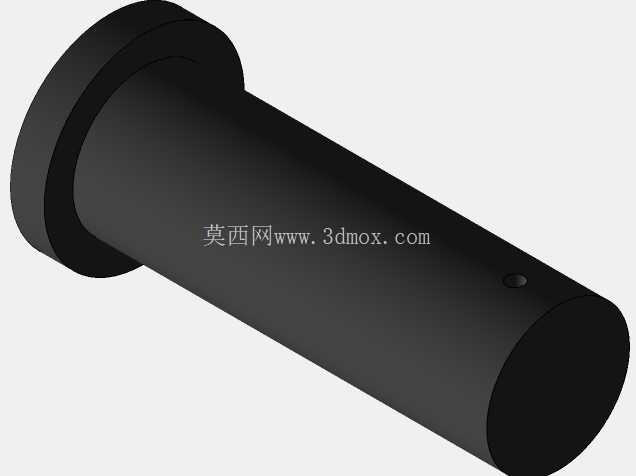

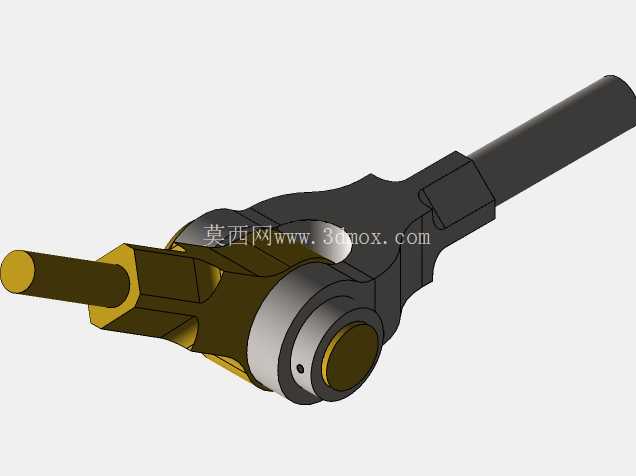

　　从实际功能来看，该结构通过球铰式的核心铰接副，允许两端连接的杆系在一定锥角范围内相对偏转，同时能够稳定传递轴向的推拉载荷与周向的旋转扭矩，不会因为两端安装座存在少量同轴度偏差就出现卡滞、应力集中断裂的问题，在装配环节可以抵消机架焊接、零件加工带来的±2°以内的角度误差，降低整个连杆系统的加工精度要求，压缩生产制造成本。设计过程中首先确定核心铰接副的接触形式，采用外圈包络内球头的结构，球头与一端的杆身做一体化设计，避免分体式装配带来的连接松动问题，外圈采用剖分式抱紧结构，通过端部的压合结构预紧，既保证球头转动的灵活性，又能消除铰接副的径向间隙，避免传动过程中出现空程误差。这类带延伸杆的万向铰接关节，核心应用场景集中在需要小角度变向扭矩传递、存在装配误差补偿需求的传动链路末端，常见于小型操纵机构、轻工设备联动杆系、非标自动化设备的柔性连接工位，区别于大载荷十字轴式万向节，这类紧凑型关节更适配低转速、小扭矩、需要频繁调整传动角度的工况，比如手动操纵杆的力传递路径、小型检测设备的姿态调整连杆、包装机械的从动联动结构上都能看到同类结构的应用。

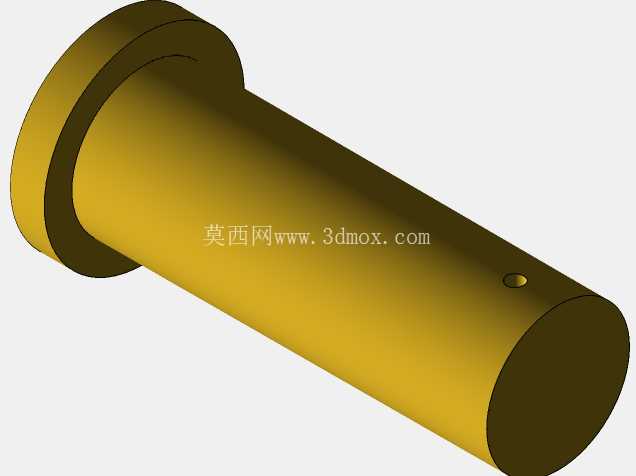

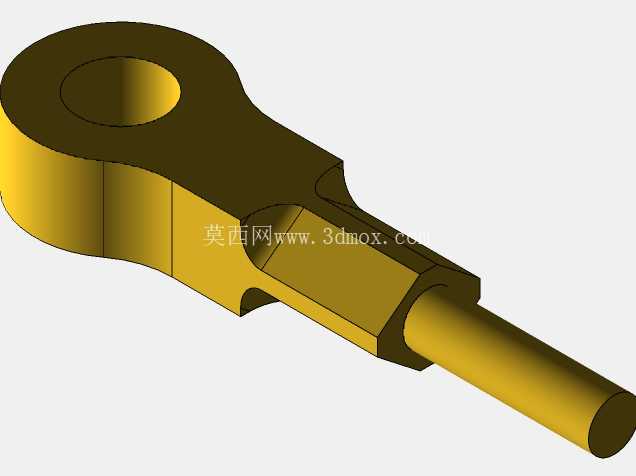

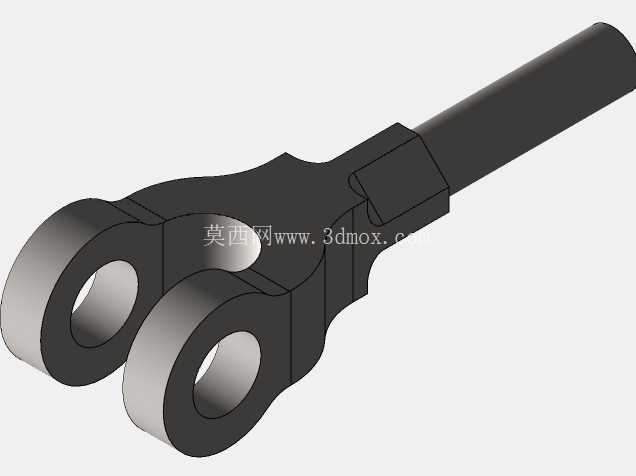

　　两侧延伸的杆身采用六角与圆柱结合的截面，靠近铰接端的六角段主要用于装配时的扳手夹持，方便安装时施加扭矩锁紧，远端的圆柱段可以直接插入配套的连接衬套，或者加工外螺纹与调节螺母配合，实现连杆总长度的微调，适配不同安装距的使用需求。安装边界方面，铰接副的最大外径控制在适配小型连杆系统的尺寸范围，两端杆身的同轴度在零偏转状态下控制在0.02mm以内，最大允许偏转角度为15°，超过该角度后球头与外圈的接触面积会快速下降，导致接触应力超出材料许用值，加速铰接面的磨损。杆身的长度设计预留了足够的安装调节余量，端部圆柱段的直径公差采用h7级，能够直接与标准铜衬套、直线轴承配合，不需要额外加工适配。结构细节上，铰接副的外圈侧面设计有细小的注油孔，日常维护时可以通过该孔注入润滑脂，在球头与外圈的接触面上形成油膜，降低转动过程中的摩擦阻力，延长关节的使用寿命，避免长期无润滑运行出现的干磨卡滞问题。球头与外圈的配合间隙控制在0.01-0.03mm之间，间隙过小会导致转动阻力过大，温度变化时容易出现抱死现象，间隙过大则会导致传动空程增大，影响整个杆系的传动精度，尤其是在需要精准传递位移的操纵机构中，过大的间隙会直接导致操纵手感虚位过大，操作反馈不清晰。

　　选材方面，核心铰接副的球头采用中碳钢调质处理，表面淬火硬度达到HRC45-50，保证接触表面的耐磨性，外圈采用同等强度的钢材，内球面做研磨处理，降低表面粗糙度，减少转动过程中的磨损量，杆身部分与球头一体化加工，保证整体的结构强度，能够承受额定范围内的轴向拉压载荷与扭转载荷，不会在正常使用过程中出现杆身弯曲、铰接副脱出的问题。在实际选型应用时，需要先核算整个连杆系统的最大传递扭矩、最大偏转角度、工作行程的往复频率，确保该关节的额定载荷覆盖实际工况的峰值载荷，避免长期过载运行导致的结构变形或断裂。

　　安装时需要注意两端杆身的连接固定可靠，六角夹持段在锁紧时不能施加过大的扭矩，避免杆身出现变形，影响铰接副的正常转动，同时要保证铰接副的偏转方向与实际需要的变向方向一致，避免出现运动干涉。这类紧凑型万向铰接关节相比传统的十字轴万向节，结构更简单，体积更小，安装维护更方便，不需要复杂的十字轴、滚针轴承等零件，成本更低，非常适合对安装空间有严格限制、载荷不大的传动场景，在小型轻工机械、手动操纵系统、非标自动化设备的连杆机构中能够替代多个刚性铰接点，简化整个机构的结构设计，减少零件数量，降低装配难度。
