中程地空阿卡什防空导弹结构设计

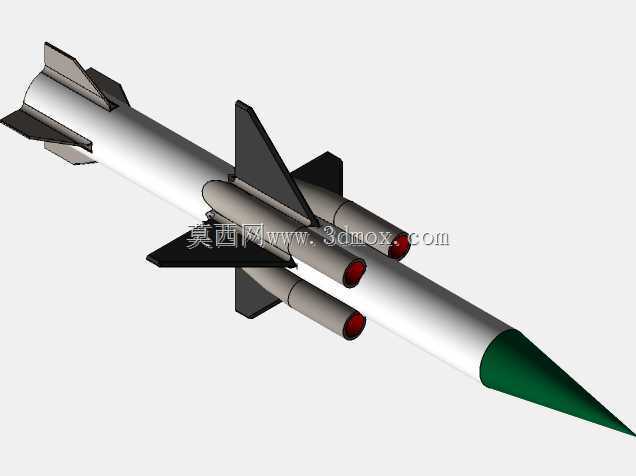

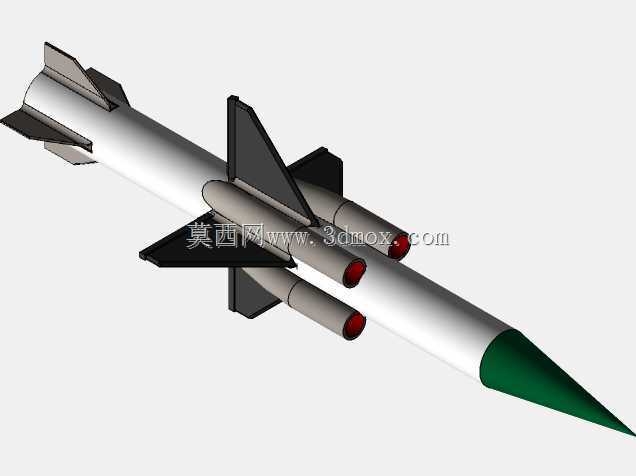

　　弹体尾部同样周向布置四片小型全动式稳定尾翼，尾翼与主弹翼处于同一条方位基准线上，形成X型气动舵面布局，这套布局的优势在于无论导弹处于滚转哪个角度，四个方向的舵面都能快速输出俯仰与偏航操纵力矩，不需要额外设计复杂的滚转稳定机构，非常适合打击高机动空中目标时的快速姿态调整需求。弹体下腹并联挂载了两台固体火箭助推发动机，助推器采用圆柱形壳体设计，尾部收敛喷口朝向弹体后下方，与主弹体轴线保持微小安装倾角，助推器工作时既能提供额外的起飞推力，让导弹在发射后短时间内快速加速到冲压发动机启动速度，其推力偏心分量也可通过倾角设计抵消一部分弹体重心偏移带来的力矩，降低发射初始段的姿态控制负担。助推器通过两道环抱式抱箍与主弹体固定，这套弹体三维结构围绕中程机动式地空防空系统的作战需求展开，整体采用细长圆柱形主弹体搭配尖锥形导引头舱的经典防空导弹布局，弹身前段为绿色整流锥，承担高速飞行时的气动减阻与导引设备舱封装功能，锥段与圆柱弹身采用平滑过渡对接，避免跨音速飞行时出现气流分离导致的姿态扰动。主弹体中段沿周向对称布置四片大后掠角梯形主弹翼，弹翼采用薄翼型设计，后掠角度匹配导弹2-3马赫的典型作战飞行速度区间，既能够在大气层内提供足够的升力与机动过载，也能在大过载转向时保证翼面气流不提前失速；弹翼根部与弹身采用一体化连接座设计，建模时预留了翼面装配定位凸台与紧固件安装孔位，实际生产中可采用铆接或复合材料一体成型工艺完成翼身对接。

　　抱箍位置经过重心匹配计算，分别布置在助推器前后重心两侧，保证助推器燃料燃烧过程中整体连接刚度不会出现突变，助推器燃料耗尽后可通过爆炸螺栓解锁，沿预设轨迹安全脱离主弹体，避免分离过程中碰撞主弹翼或尾翼。从实际作战场景来看，该型防空系统主要承担要地防空与野战伴随防空任务，可对30公里射程范围内的固定翼战机、巡航导弹、空对地制导弹药乃至低空弹道导弹目标实施拦截，整套武器系统采用机动底盘搭载，发射单元、跟踪制导雷达、指挥控制车可快速展开撤收，完成阵地部署后即可形成区域防空拦截能力。建模过程中首先确定弹体总体参数基准，以主弹身直径为模数，尖锥整流段长度约为弹身直径的3.2倍，圆柱主弹身长度约为弹身直径的12倍，主弹翼展长约为弹身直径的2.

　　1倍，尾翼展长约为弹身直径的1.2倍，并联助推器直径约为主弹身直径的0.45倍，助推器长度约为主弹身长度的0.42倍，所有尺寸比例均参考实弹公开气动参数反推，保证模型外形比例符合真实飞行器的气动设计规律。装配边界方面，弹体内部从前到后依次预留导引头舱、战斗部舱、制导电子舱、燃料舱、尾段伺服机构舱的分段空间，各舱段之间采用法兰盘对接结构，舱段端面设计密封槽与定位销孔，保证舱段对接时的同轴度误差控制在允许范围内；弹体外部所有凸起物、管路接口、电缆卡槽都做了气动修形，避免外露结构产生额外飞行阻力。气动布局设计阶段重点权衡了高速飞行阻力与机动过载的矛盾：如果弹翼面积过大，虽然低速机动时升力充足，但超音速飞行时阻力会急剧上升，

　　压缩导弹的有效射程；如果弹翼面积过小，高速飞行阻力低，但拦截高机动目标时可用过载不足，无法跟上目标的大过载规避动作，最终选定的大后掠小展弦比弹翼方案，刚好在两者之间取得平衡，既保证导弹加速阶段能快速爬升到作战高度，也能在末段拦截时输出足够的机动过载。助推器并联布局的设计也经过多轮方案比对，相比早期将助推器串联在弹体尾部的布局，下腹并联方案不需要在主弹体尾部设置加长级间段，导弹整体长度更短，更适合装入机动发射车的发射筒内，降低发射装置的整体尺寸与重量；同时并联助推器分离时不需要承受主发动机喷流的直接冲刷，分离过程的安全冗余更高。弹体尾部的舵机安装座设计为内嵌式结构，伺服舵机完全收纳在弹体尾段壳体内部，舵轴穿过弹壁连接外部尾翼，转轴处设置动密封结构，防止高空低温环境下湿气进入舵机舱影响伺服机构工作。整套模型完整还原了弹体、主翼、尾翼、并联助推器、整流锥所有零部件的装配关系，结构分层清晰，可直接用于防空装备原理演示、气动布局教学、虚拟战场场景搭建以及相关飞行器结构设计的参考参照，设计过程中所有受力连接位置都预留了工程化改进的余量，可根据不同的作战需求调整翼面尺寸、助推器推力参数，衍生出不同射程覆盖区间的防空弹种方案。
