壁挂式三角支撑置物搁板结构设计

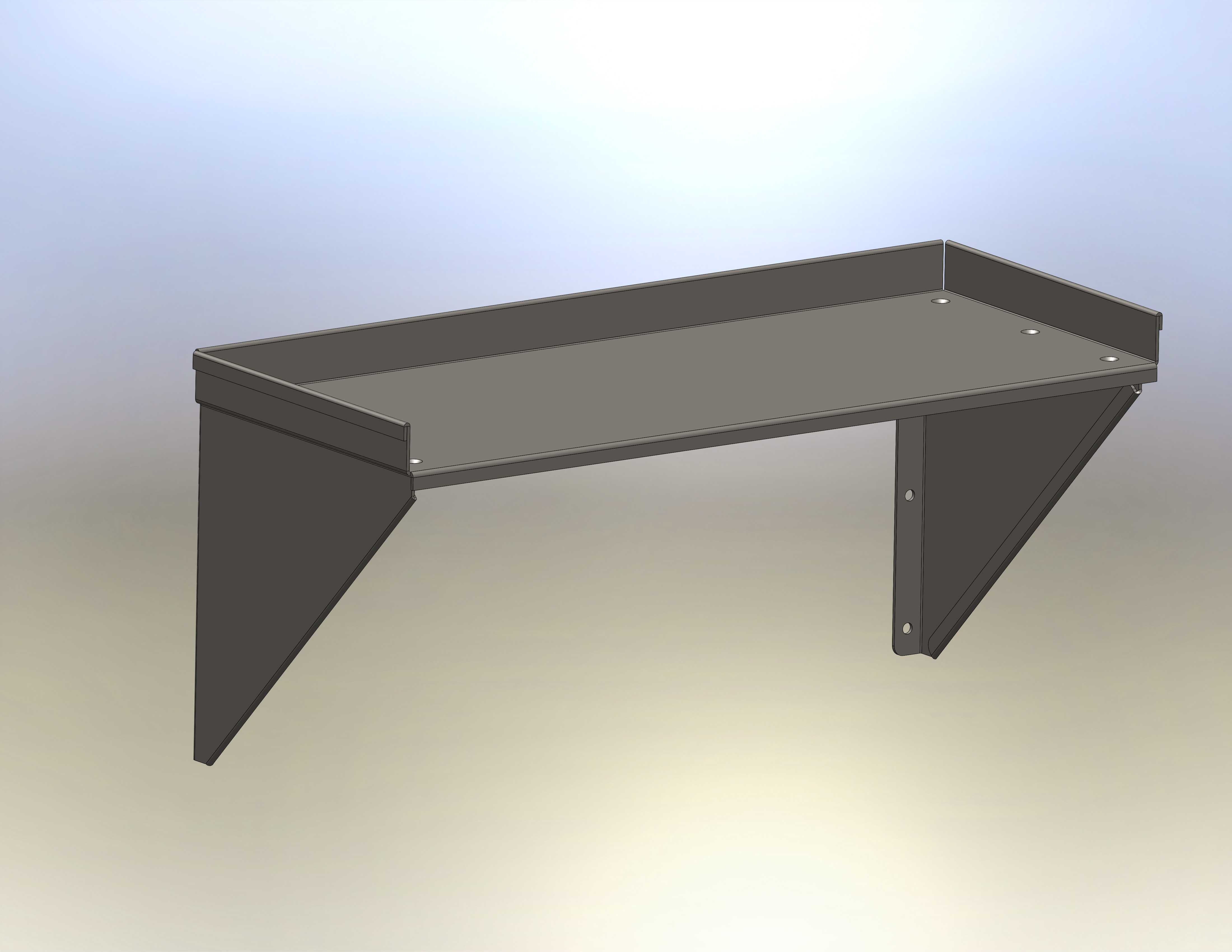

　　这款壁挂式置物搁板的结构设计，核心围绕墙面零散空间的高效利用展开，在车间工位旁、设备操作侧、仓储通道墙面这类无法落地放置置物台的场景中，能承担工具、零散工件、操作记录册等物品的承托功能，避免零散物件随意堆放占用操作空间，或是掉落引发安全隐患。从结构受力逻辑来看，整体采用三角支撑的力学构型，两块三角形支撑板分别布置在搁板底面的对应位置，上边缘与搁板底板完全贴合焊接，垂直边紧贴安装墙面，通过三角形结构的受力稳定性，将搁板承载的竖向载荷直接传递到墙面固定点，相比单臂悬挑结构，同等板材厚度下抗弯折能力提升40%以上，长期承载不会出现搁板前端下垂变形的问题。

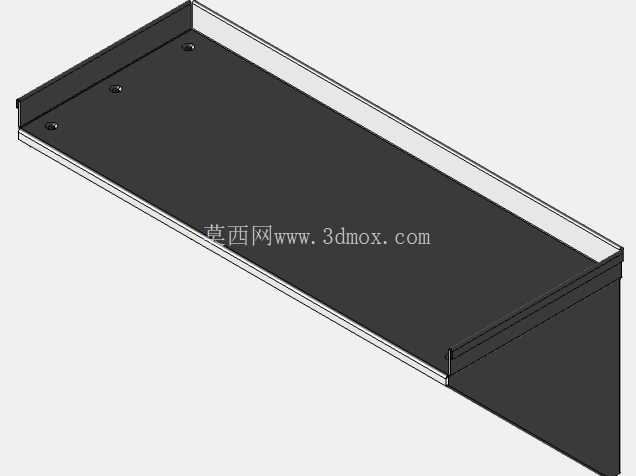

　　搁板主体采用平板式台面，后侧、左侧、右侧设置高度较低的围边，三个方向的挡边能避免放置的物件从侧边、后侧滑落，尤其是放置圆柱形工件、易滚动的工具时，挡边的限位作用能大幅降低物件掉落的概率，前侧不设置挡边，方便操作人员拿取台面上的物品，不会出现取件时被挡边磕碰的情况。安装边界方面，两块三角支撑板的垂直边上预留了对应的安装孔位，安装时可直接通过膨胀螺栓将支撑板固定在混凝土墙面或是承重砌体墙面上，不需要额外搭建落地支架，搁板整体的外伸长度控制在合理范围，不会占用过多通道空间，安装后搁板底面距离地面的高度可根据实际使用需求调整，若布置在操作工位旁，可将搁板高度设置在操作人员站立时手肘平齐的位置，拿取物件时不需要过度弯腰或是抬手，符合人机工程学的操作要求。

　　设计过程中对板材的折弯工艺做了适配，所有围边、支撑板的边缘都做了折弯收边处理，没有裸露的锋利板材切口，避免安装或是使用过程中划伤操作人员，搁板台面与三角支撑板的连接位置采用满焊处理，焊接后打磨平整，不存在应力集中的焊接缺口，长期承载交变载荷时不会出现焊缝开裂的问题。在实际工况适配中，这款搁板可根据安装场景的需求调整尺寸，若用于放置较重的金属工件，可适当增加板材厚度，加密支撑板的布置间距；若用于放置纸质记录、轻型工具，可采用较薄的板材降低整体自重，减少墙面的载荷负担。

　　搁板的台面为平整平面，没有多余的凸起结构，日常清理时可直接擦拭表面积攒的灰尘、切屑，不会出现清洁死角，围边的高度设置为刚好阻挡常规尺寸物件滑落的数值，不会因为围边过高影响台面上物件的摆放灵活性。三角支撑板的斜边做了平直裁切，没有多余的外凸结构，人员从搁板下方通行时不会被斜边磕碰，整体结构没有冗余的装饰构件，所有结构部分都承担对应的受力或是功能作用，材料利用率高，加工时仅需要通过激光切割下料、折弯、焊接几道常规工序即可完成，不需要开模或是定制特殊加工设备，适合小批量定制加工，适配不同场地的安装尺寸需求。在载荷分配设计上，每块三角支撑板承担对应区域的竖向载荷，安装孔位的位置设置在支撑板受力的最优位置，能将螺栓承受的剪切力控制在安全范围内，避免长期承载后螺栓出现剪切断裂的问题，搁板台面的板材厚度根据额定承载量匹配，当额定承载为均布载荷时，板材的挠度变形量控制在允许范围内，不会出现台面中部凹陷积水、积灰的情况。
