工业用单侧扶手钢制踏步梯结构设计

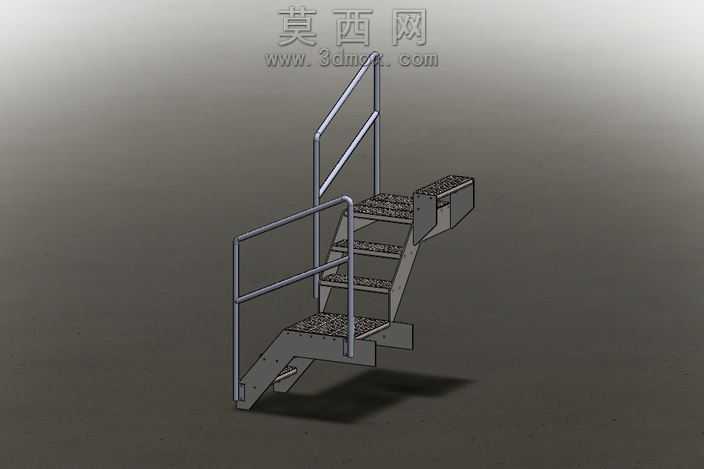

本作品为工业场景使用的单侧扶手钢制踏步梯三维建模成果，建模过程依托三维参数化设计软件完成，整体采用1:1真实比例搭建，完整还原工业梯具的实用结构特征。建模初期先梳理工业踏步梯的核心功能需求，确定整体采用四阶踏步的结构布局，适配常规设备检修、工位登高的作业高度需求，梯身整体采用倾斜式受力结构，保证使用过程中的结构稳定性。建模过程中对各部件进行独立参数化绘制：梯身两侧的支撑侧板采用折弯钢板结构建模，精准还原钢板折弯的圆角过渡、安装孔位的位置排布，每块踏步板表面做防滑纹理建模，还原花纹钢板的凹凸防滑结构，保证踏步面的摩擦系数符合工业安全使用要求。扶手部分采用圆管弯折结构建模，分别设置上下两段连续扶手，上段扶手延伸至梯顶位置，下段扶手覆盖下半段踏步区域，扶手与梯身侧板的连接位置做焊接节点的细节建模，还原真实焊接装配的结构特征。梯身上下端分别设置安装固定结构，上端的搭接挂钩结构、下端的支撑脚结构均做精细化建模，支撑脚位置做防滑垫的结构预留，保证梯具使用时不会出现滑移问题。材质渲染阶段，整体梯身采用哑光工业灰金属材质，还原钢制构件经防锈喷涂后的表面质感，踏步防滑面做粗糙纹理质感区分，扶手圆管做轻微金属反光处理，模拟镀锌钢管的表面质感，渲染时采用柔和侧光光源，投射出清晰的结构阴影，完整展现各部件的衔接关系与空间层次。整体设计遵循工业梯具的安全规范，各部件的尺寸比例符合人体工程学要求，踏步间距、扶手高度均适配常规作业人员的使用习惯，无冗余装饰结构，全部结构均服务于登高作业的实用功能，模型可直接用于梯具生产的结构参考、工业场景的布局搭建以及相关教学演示使用，各部件参数可根据实际使用需求进行调整修改，适配不同高度、不同承重等级的梯具设计需求。
