带安装底座的多通路立式管道连接构件

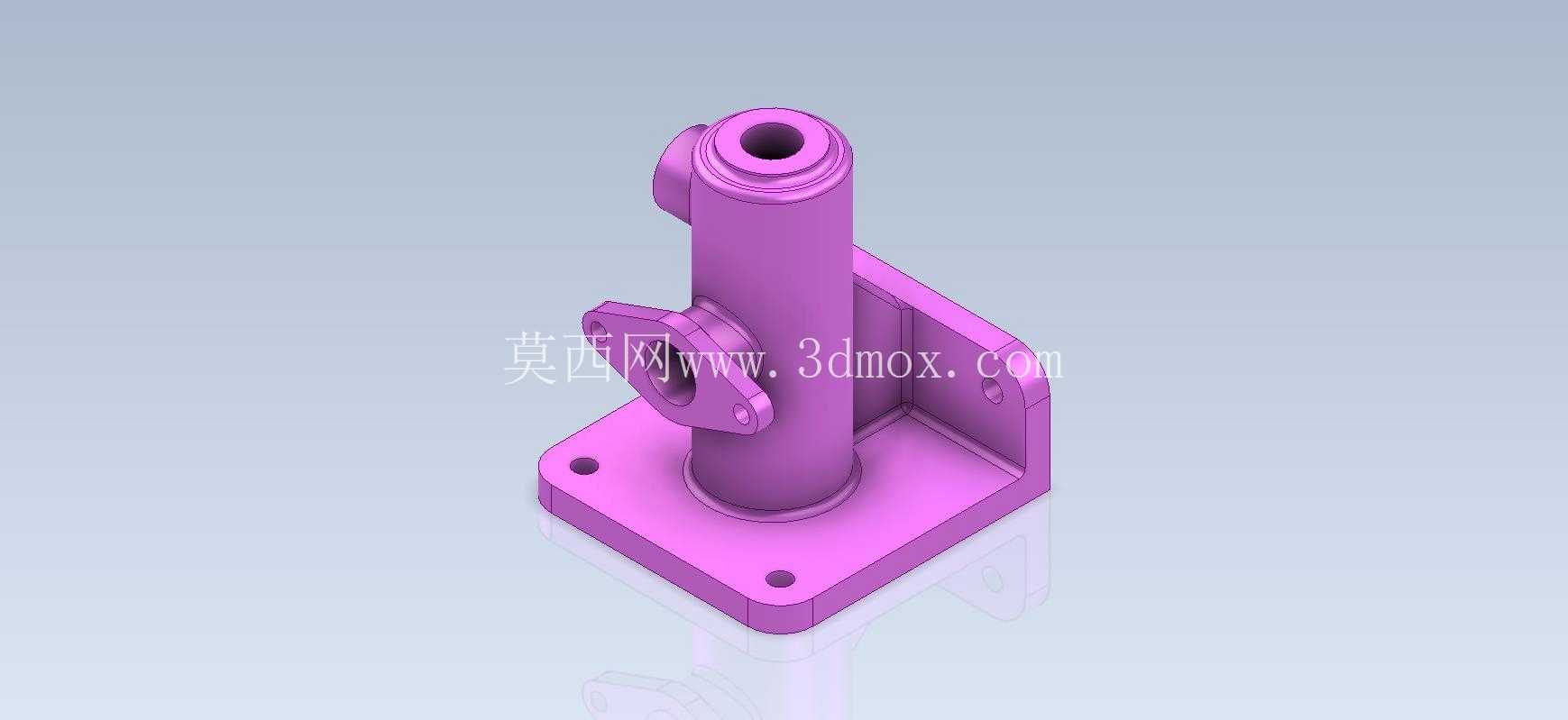

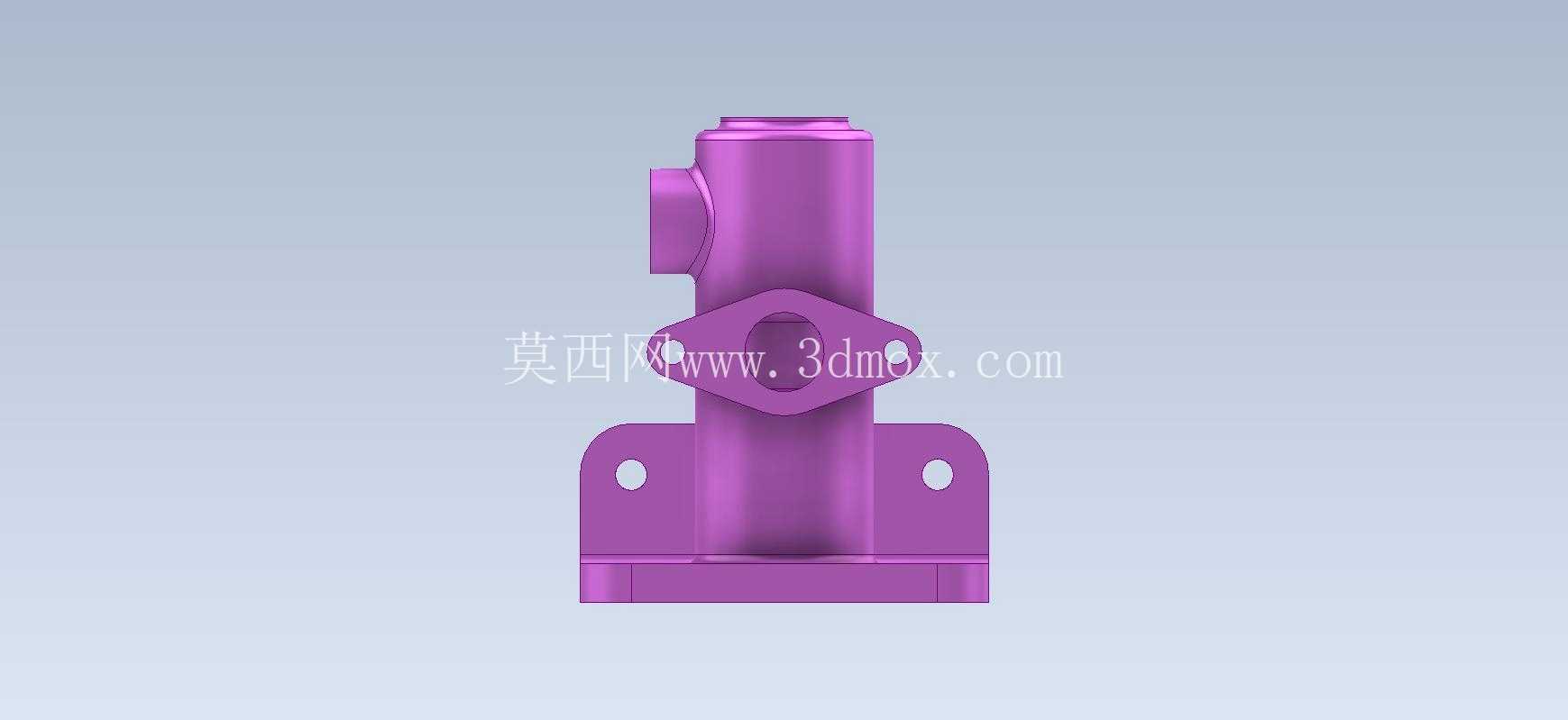

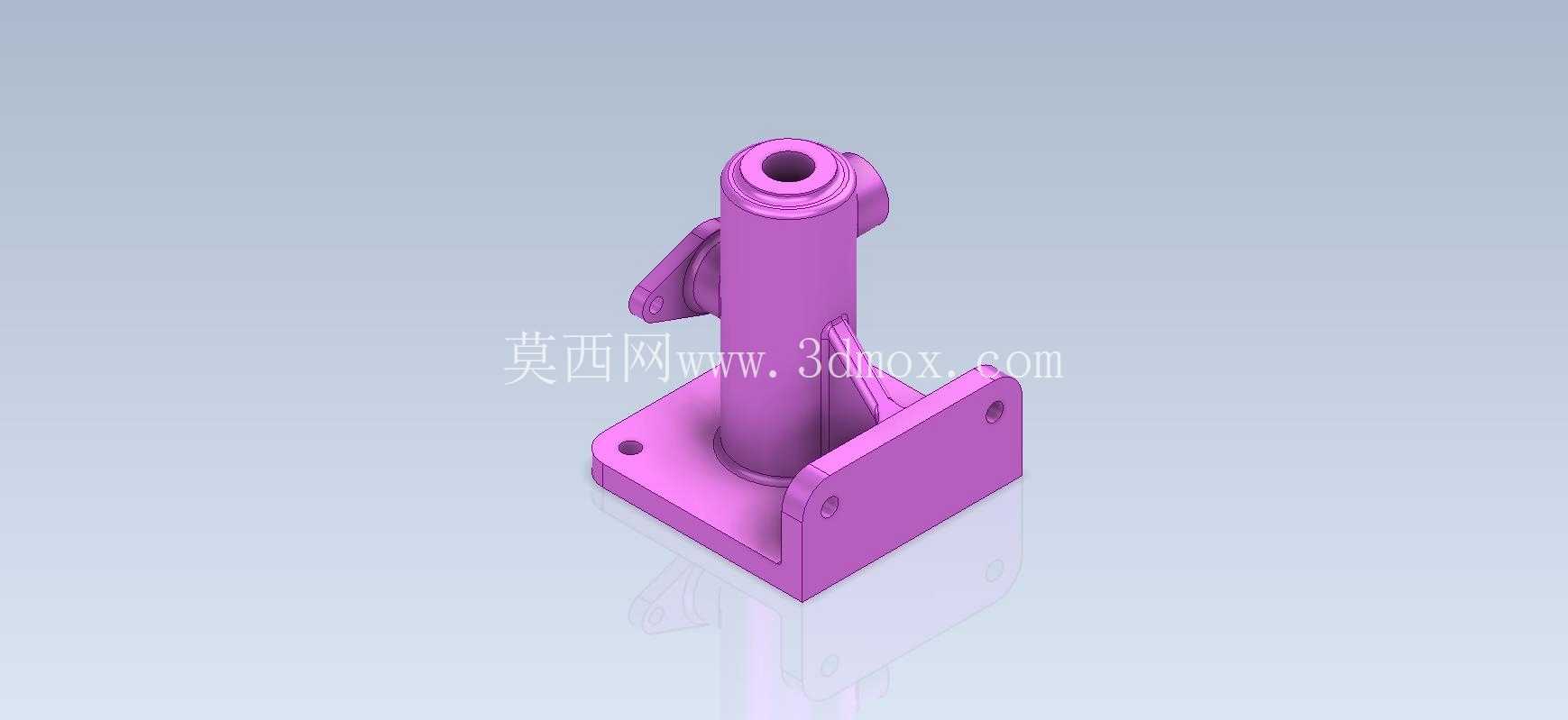

　　这类带方形安装底座的立式多通路连接构件，主要应用在中小流量的流体管路系统中，常见于实验室气路排布、小型液压试验台、自动化设备的冷却回路搭建场景，用来实现单路输入、多路输出的流体方向切换与通路转接，不需要额外加装转接块就能完成不同走向管路的对接，能有效减少管路系统的接头数量，降低泄漏点出现的概率。构件底部的方形安装法兰设置了四个对称分布的安装孔，安装时可以直接通过螺栓固定在设备面板、安装支架或者预留的基座平面上，安装孔的位置公差控制在±0.1mm范围内，能保证安装后主体立管的垂直度偏差不超过0.2°，避免管路对接时出现别劲、密封面贴合不严的问题。

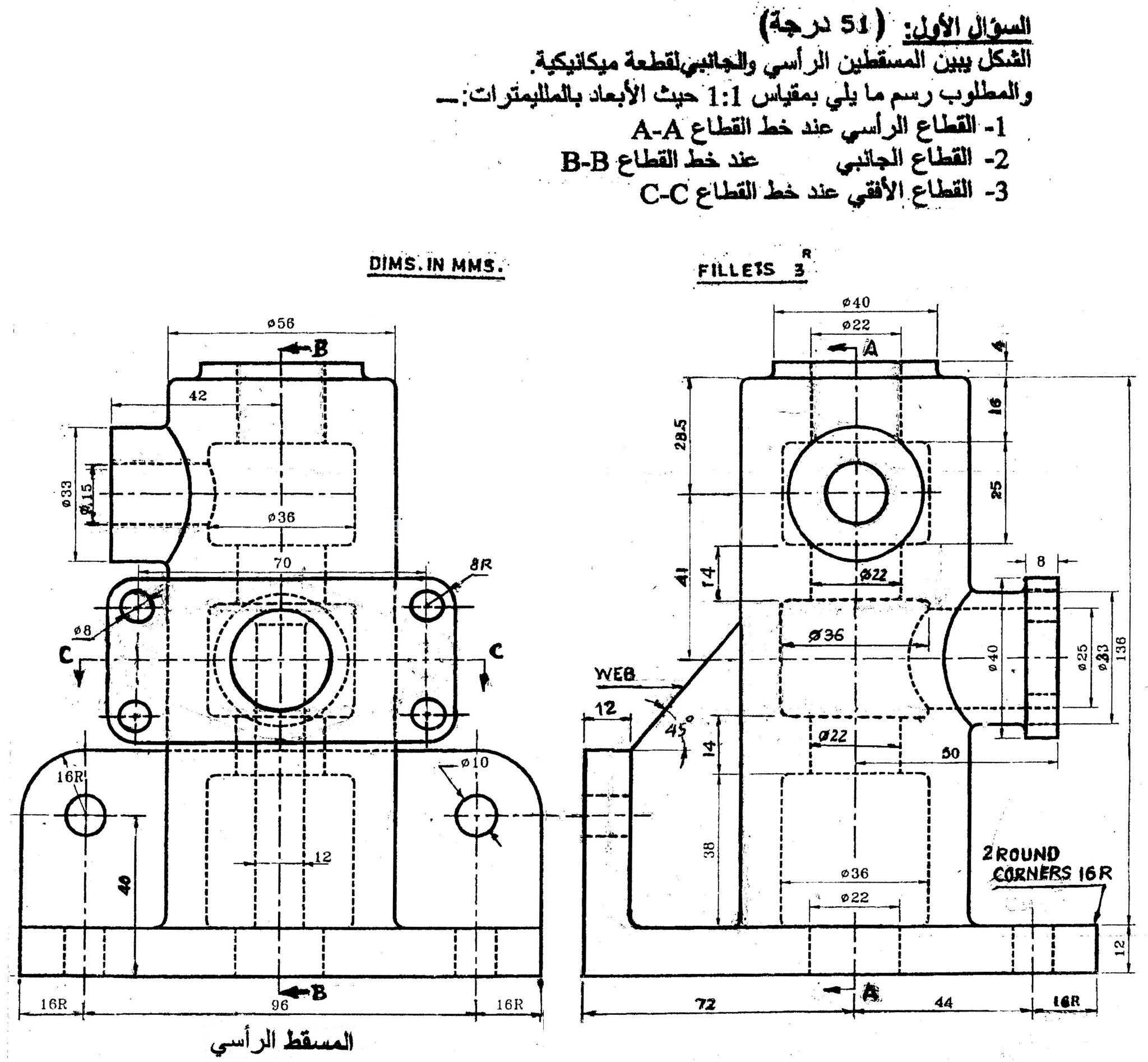

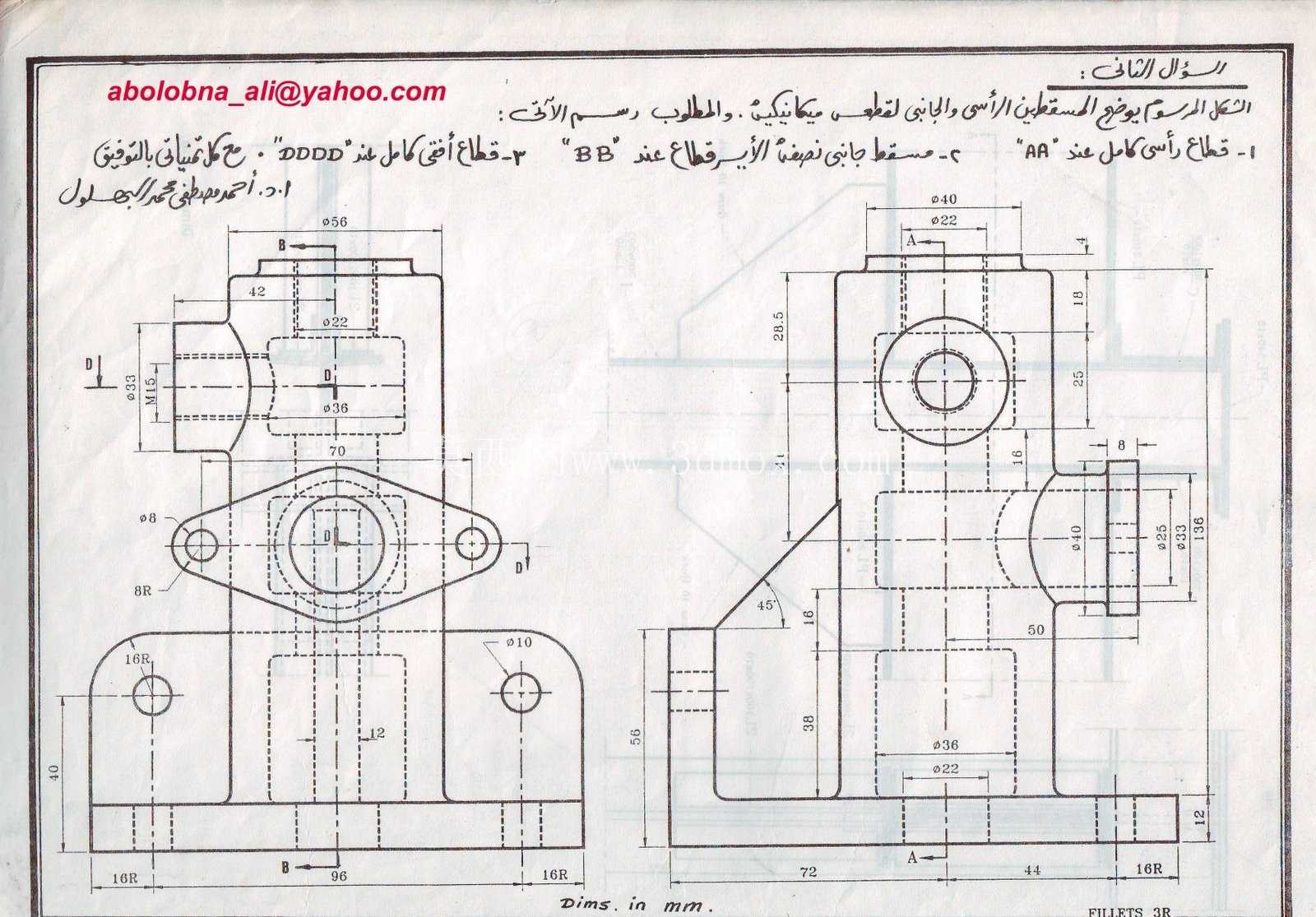

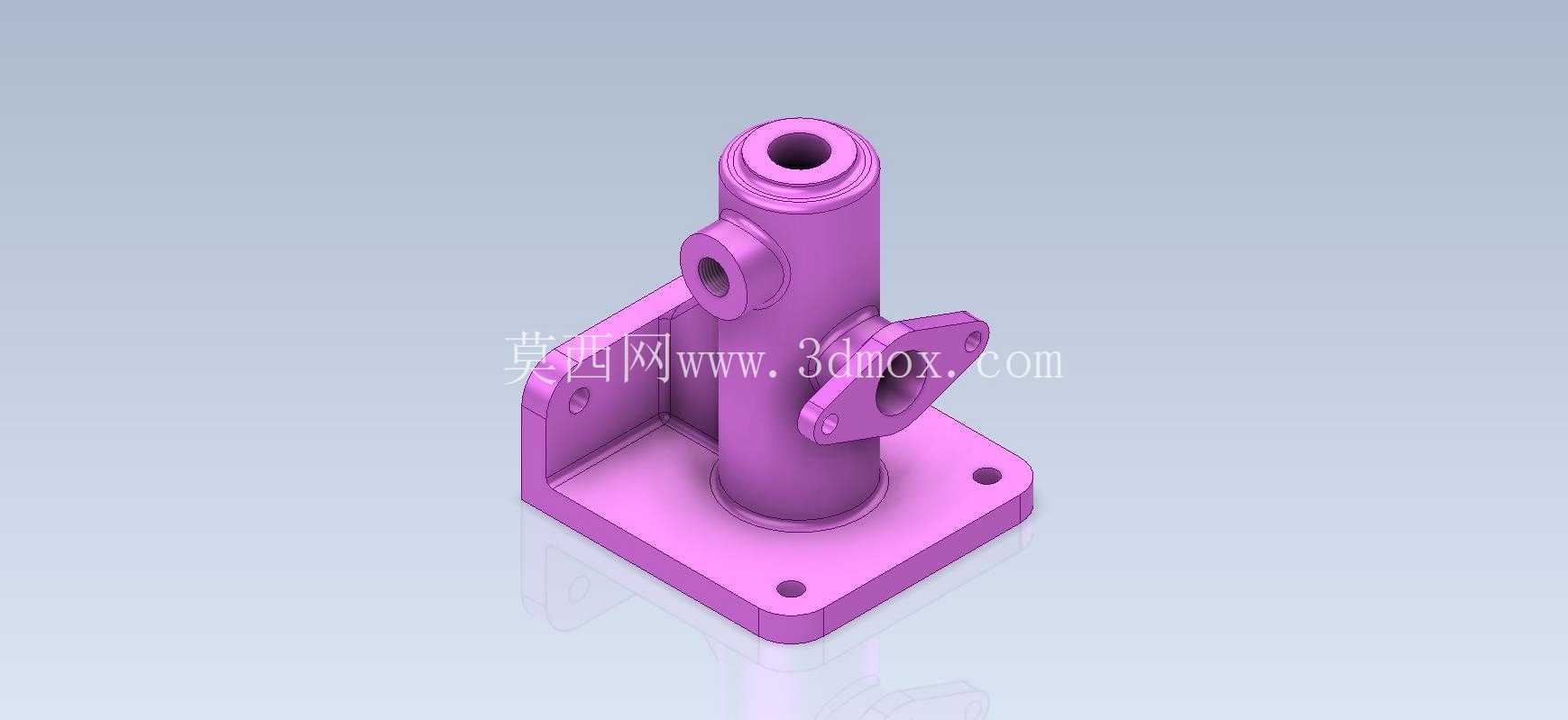

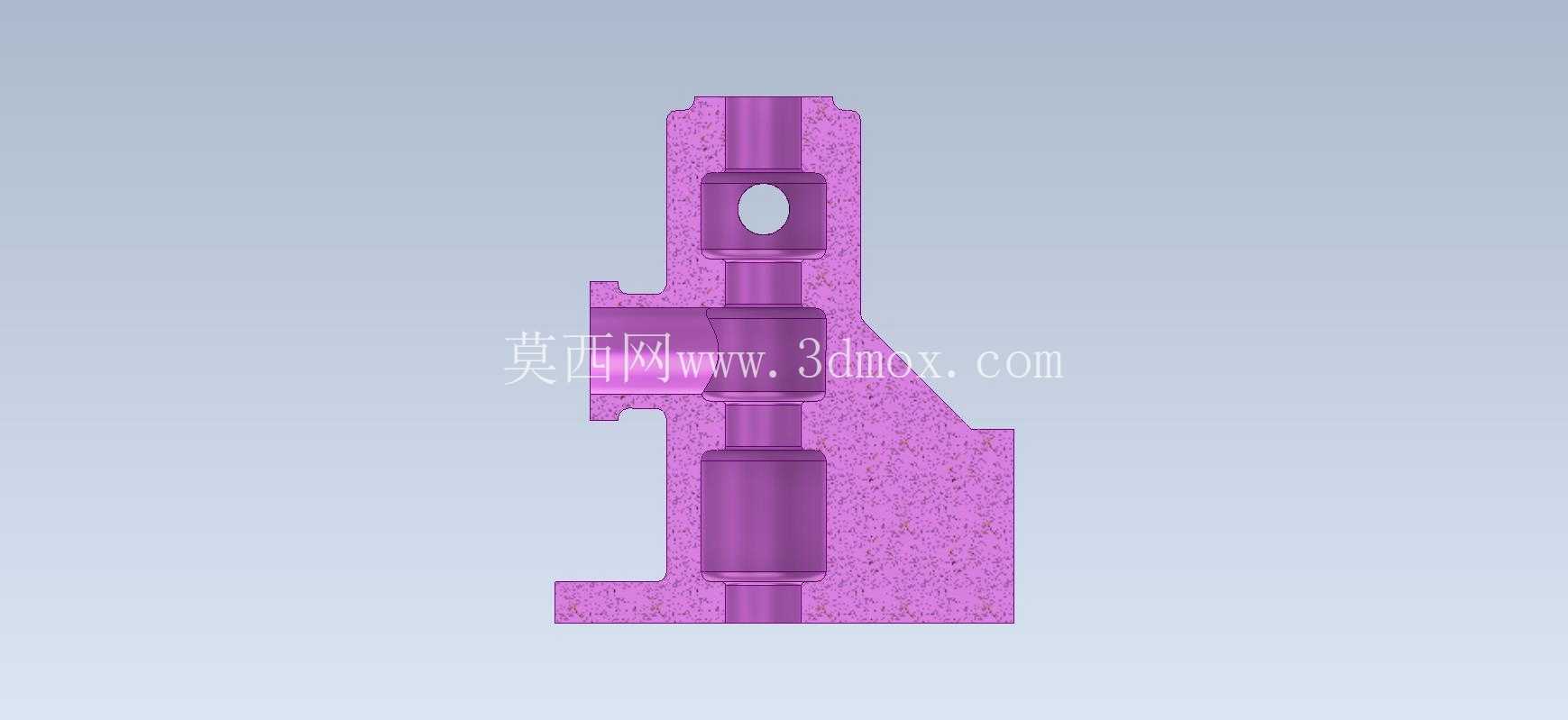

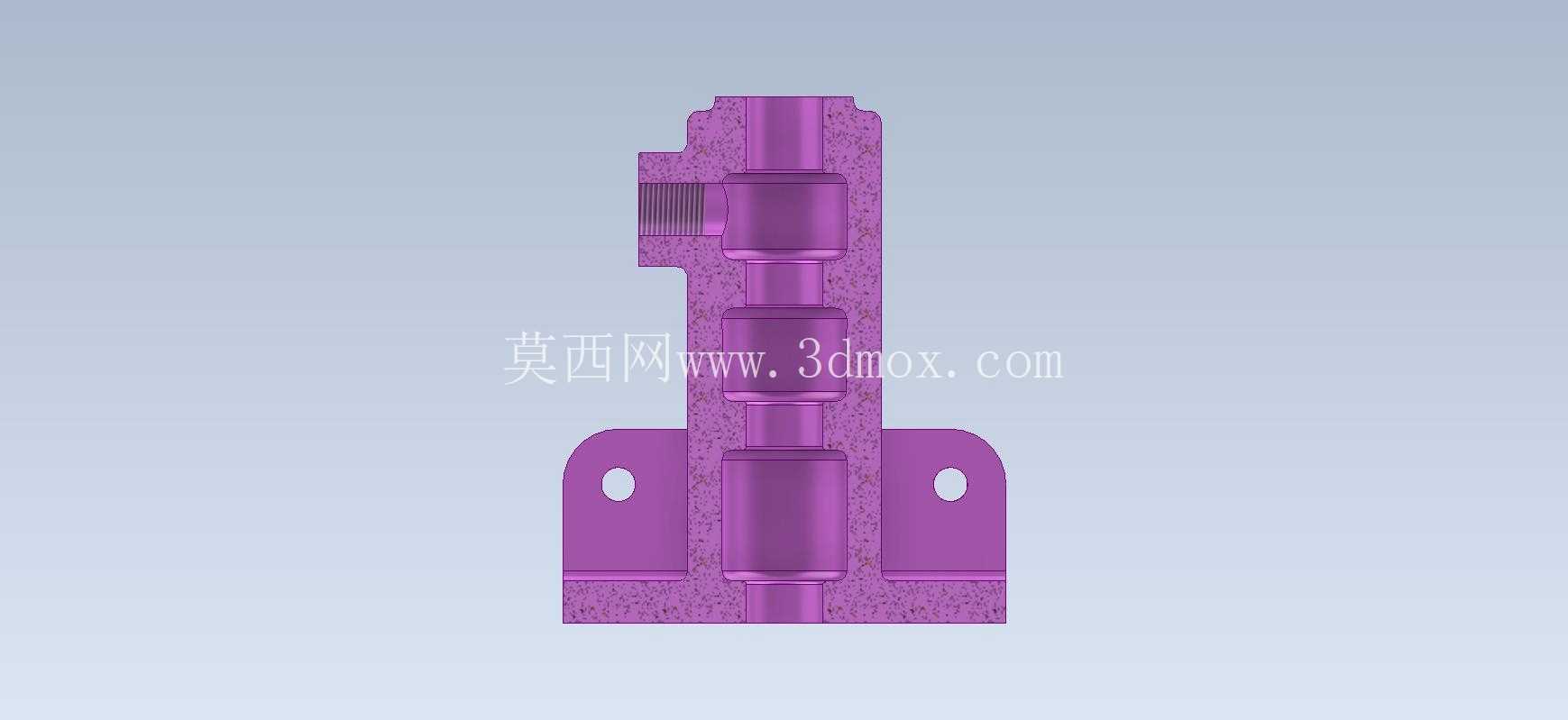

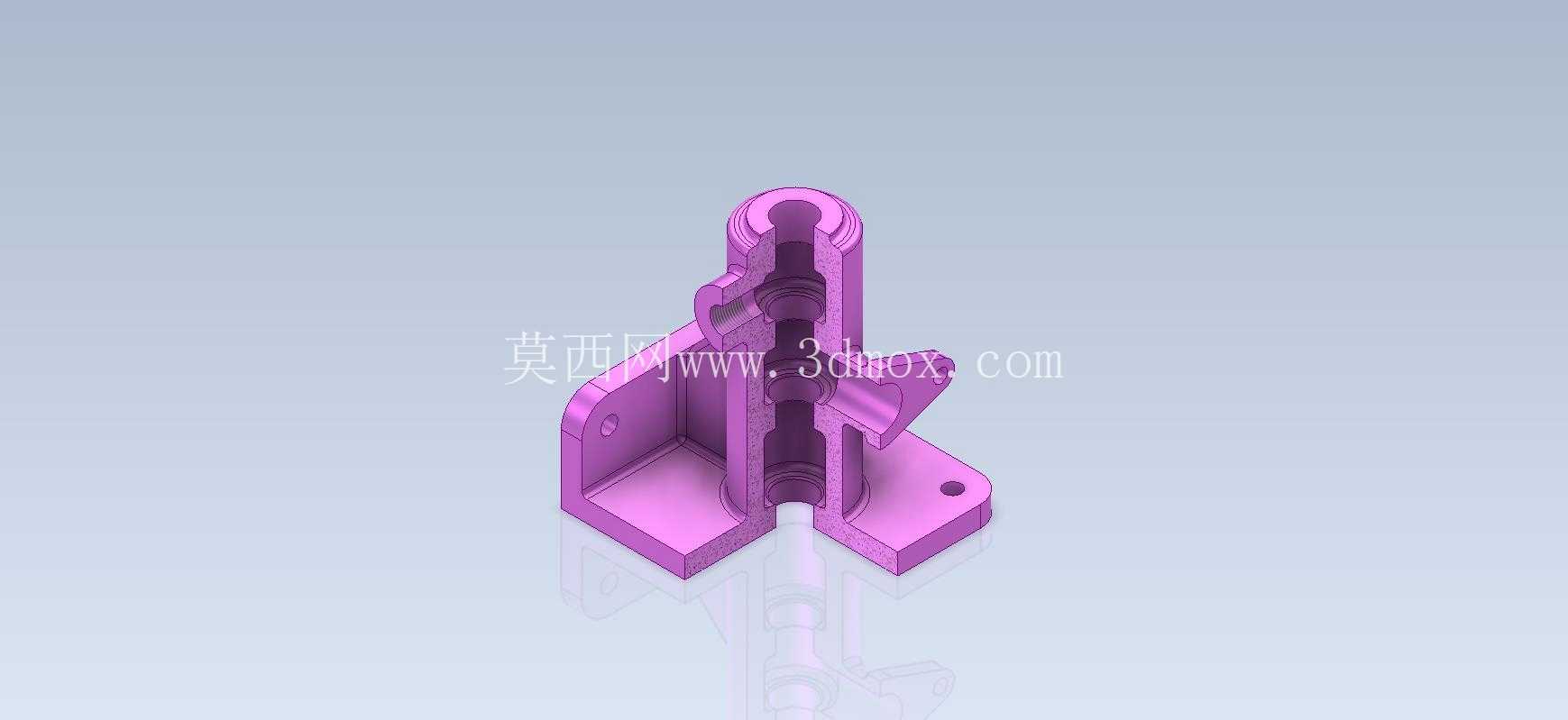

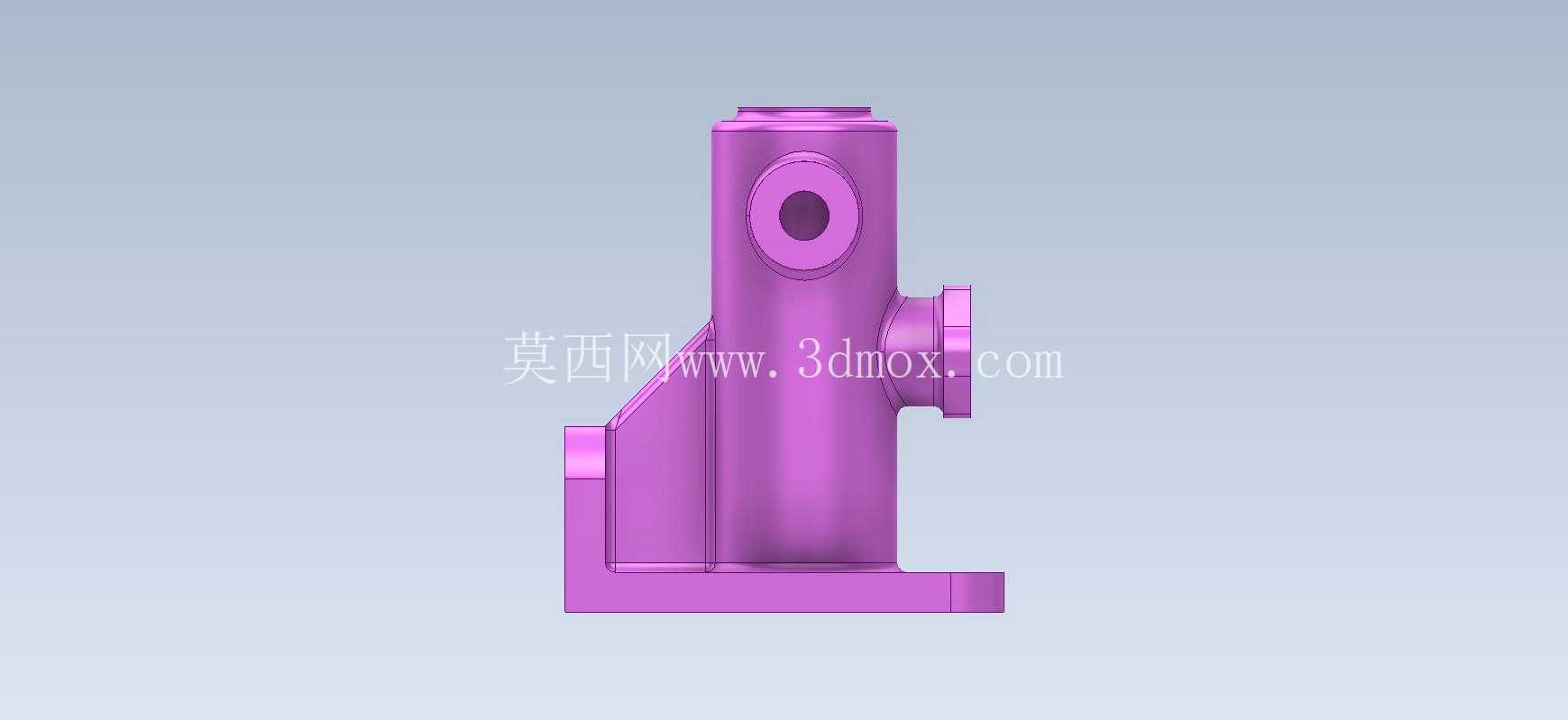

　　主体采用立式圆柱腔体结构，中心为主流通孔，孔径根据适配管路的通径设计，侧壁延伸出两个不同高度、不同朝向的侧接通路，两个侧通路的轴线与主腔体轴线垂直，且两个侧通路的朝向呈90°夹角分布，能够分别对接水平方向两个不同走向的管路，满足三维空间内的管路排布需求，不需要额外增加弯头调整管路走向，能压缩管路排布占用的空间。设计过程中首先确定主流体通路的通径参数，根据额定工作压力计算主体壁厚，保证腔体在1.6MPa的工作压力下不会出现变形、开裂的问题，主腔体与侧通路的相交位置做了圆角过渡处理，避免流体在转角位置形成涡流，降低流体阻力，同时也能减少应力集中，提升构件的结构强度。

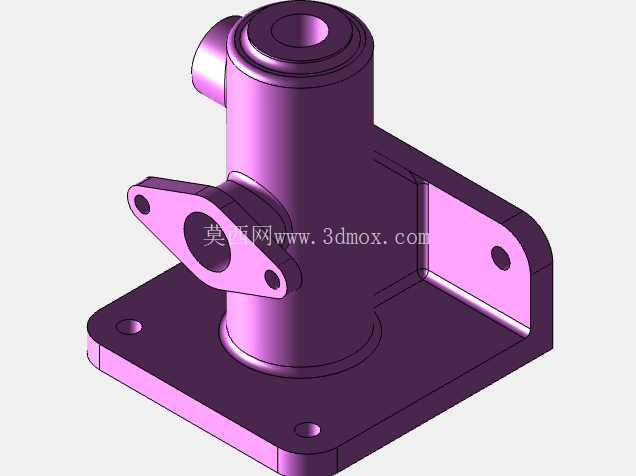

　　侧接通路的端部设置了凸台结构，凸台上预留了安装孔，可以直接加装管接头或者密封端盖，不需要额外加工连接螺纹，适配快插接头、卡套接头等多种常用管路连接件，安装维护时拆装效率更高。主体与底部安装法兰的连接位置做了加厚的过渡圆角，避免安装紧固时应力集中导致法兰与主体连接位置断裂，法兰的底面加工有0.05mm的平面度要求，安装时配合密封垫片就能实现基座位置的静密封，防止流体从安装面渗漏。实际选型使用时需要注意，该构件的通路通径适配外径6-12mm的管路，安装时底座的固定螺栓需要采用对角紧固的方式，保证法兰面受力均匀，避免单侧受力过大导致法兰变形；侧接通路对接管路时，需要保证管路轴线与侧通路轴线重合，避免侧向力长期作用导致侧接凸台断裂。

　　建模过程中优先采用拉伸、旋转特征构建主体基础结构，侧通路与主腔体的相交位置采用布尔运算合并后做圆角处理，安装孔、侧接凸台的安装孔采用孔特征绘制，保证孔的同轴度符合加工要求，所有棱边都做了0.5mm的倒角处理，去除加工毛刺，避免安装时划伤操作人员或者损坏密封件。这类构件相比传统的多个弯头拼接的管路结构，整体集成度更高，占用安装空间更小，密封点数量减少60%以上，在紧凑型的流体设备中应用优势明显，尤其是在安装空间受限的设备内部，能够在有限的空间内完成多路管路的转接排布，同时保证管路系统的结构强度与密封可靠性。
