数控工作台用线性导轨滑块结构设计

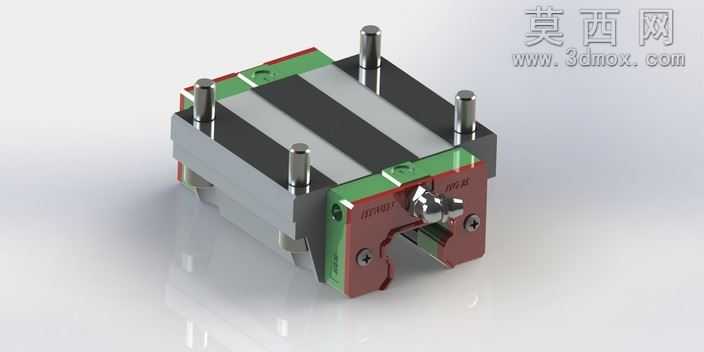

本作品为数控工作台配套使用的线性导轨滑块三维建模作品，建模过程中严格遵循线性导轨滑块的实际工业尺寸规范，对滑块的各个组成部件进行了全参数化建模，完整还原了滑块本体、端盖、密封组件、滚珠循环通道、安装定位柱、紧固螺丝等全部细节结构。建模阶段首先搭建滑块的主体基体结构，依据导轨配合的公差要求绘制滑块的内滚道轮廓，确保滚道曲率与配套导轨的滚道完全匹配，为后续的运动仿真预留合理的配合间隙；随后依次构建两端的绿色端盖结构，端盖上预留滚珠循环的回流通道，精准设计回流通道的圆弧过渡段，保证滚珠在循环过程中不会出现卡滞问题，同时在端盖外侧设计密封唇结构，还原实际产品的防尘密封功能。材质渲染阶段，针对不同部件赋予对应的真实材质：滑块主体采用高碳铬轴承钢材质，设置金属磨砂质感与合适的反光度，还原淬火后钢材的哑光金属质感；两端端盖采用工程塑料材质，设置深绿色半哑光塑料质感，区分金属与非金属部件的视觉差异；顶部的安装定位柱采用抛光不锈钢材质，设置高反光金属质感，突出定位柱的精加工表面特性；紧固螺丝采用发黑处理的钢材质感，还原工业紧固件的表面处理效果；滚道内的滚珠设置为高抛光轴承钢质感，通过高光反射突出滚珠的高精度表面特性。结构设计上完整还原了滑块的四方向等负载特性，滚道采用哥特式圆弧结构，可同时承受径向、反径向与横向载荷，适配数控工作台的多方向受力需求；滑块侧面设计了油嘴安装位，预留润滑脂注入通道，可实现运行过程中的持续润滑，延长部件使用寿命；底部的密封刮片结构可在滑块沿导轨运行时刮除导轨表面的切屑、灰尘等杂质，避免杂质进入滚道造成磨损。整体建模过程中对所有配合面进行了公差校验，确保滑块与配套导轨装配后可实现顺畅的直线往复运动，完全匹配数控工作台、球车等设备的直线传动需求，可用于数控设备的装配干涉校验、运动仿真演示、产品宣传渲染等多个场景。
