塑料袋喷模压螺纹塑料盖帽结构设计

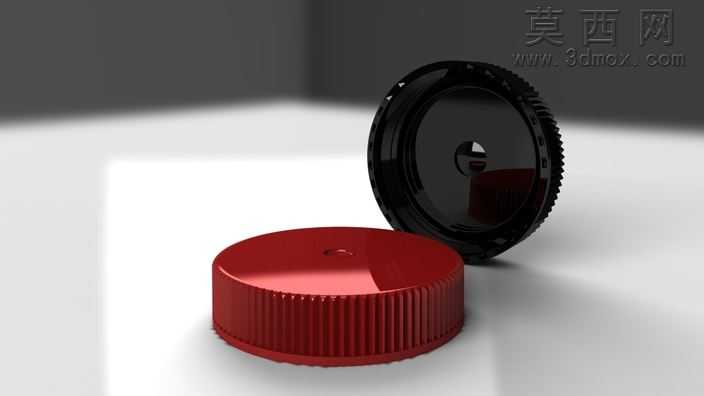

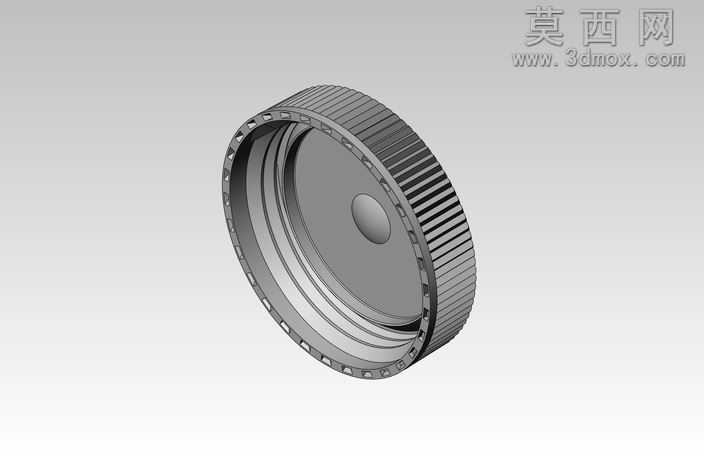

本作品为适配塑料袋喷口的模压螺纹塑料盖帽三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以旋转凸台命令生成盖帽的主体基体，精准控制盖帽的内腔深度、壁厚参数，保证整体结构的成型合理性与结构强度。针对盖帽外侧的防滑滚花结构，采用圆周阵列命令完成等距齿纹的排布，齿纹的深度、间距经过反复调整，既保证手动旋拧时的摩擦力足够，又避免齿纹过于尖锐导致的使用刮手问题。盖帽内侧的压合螺纹结构，采用螺旋线配合扫描切除命令生成，螺纹的牙型、螺距参数完全匹配对应塑料袋喷口的外螺纹规格，同时在螺纹末端设计了限位止挡结构，避免旋拧过度导致的盖帽滑牙或喷口破损。在内腔靠近端口的位置，设计了多层环形密封筋结构，当盖帽旋紧在喷口上时，密封筋会产生微量弹性形变，填充盖帽与喷口之间的装配间隙，实现良好的密封效果，避免袋内物料出现泄漏、受潮等问题。材质设定阶段，针对该盖帽的使用场景，选用食品级聚丙烯材质进行材质参数配置，调整材质的漫反射颜色为哑光深灰色，设置合适的粗糙度参数还原塑料件的半哑光质感，同时对边缘的圆角过渡区域做了光影优化，渲染阶段采用环境光配合定向补光的布光方案，清晰呈现盖帽内外侧的结构细节，包括滚花的齿形轮廓、内侧螺纹的牙型细节、密封筋的层级结构，让模型的结构展示更直观。设计过程中充分考虑注塑成型的工艺要求，所有结构转角处都做了圆角过渡处理，避免应力集中问题，同时整体壁厚保持均匀，避免注塑过程中出现缩痕、缺料等成型缺陷，盖帽端口处设计了微小的倒角结构，既方便与喷口的对位装配，也能去除端口的毛边毛刺，提升使用手感。整体结构设计兼顾了装配便捷性、使用防滑性、密封可靠性与注塑成型工艺性，能够满足塑料袋喷口的封盖使用需求。
