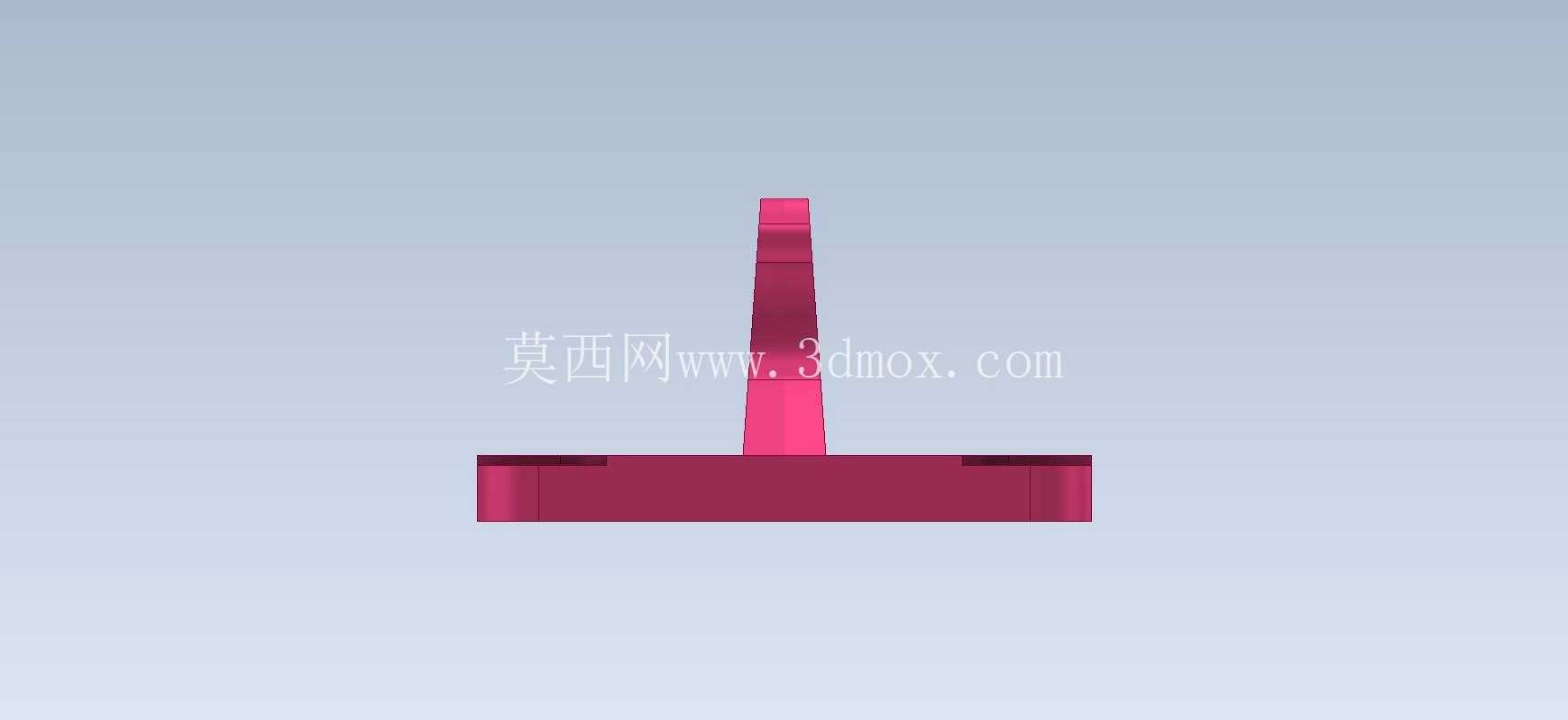

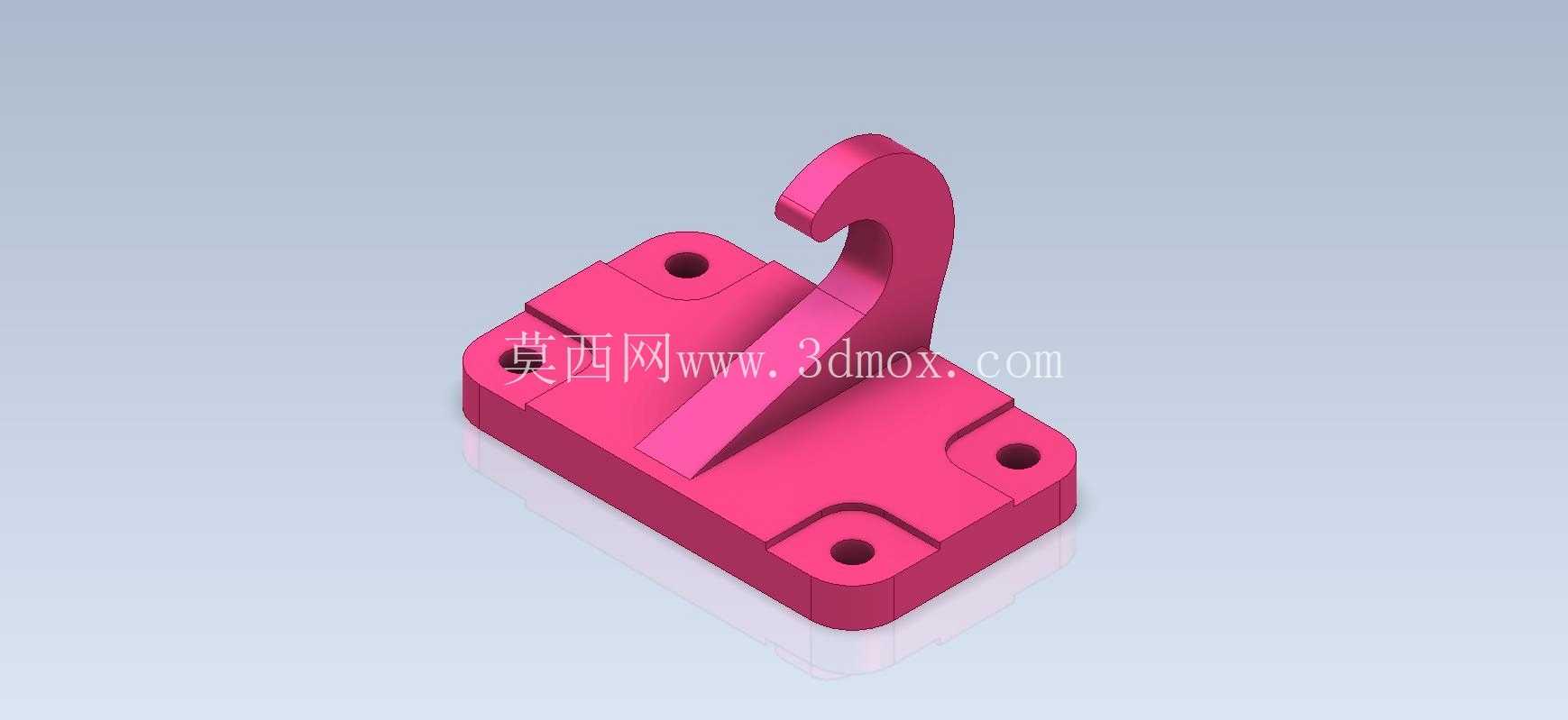

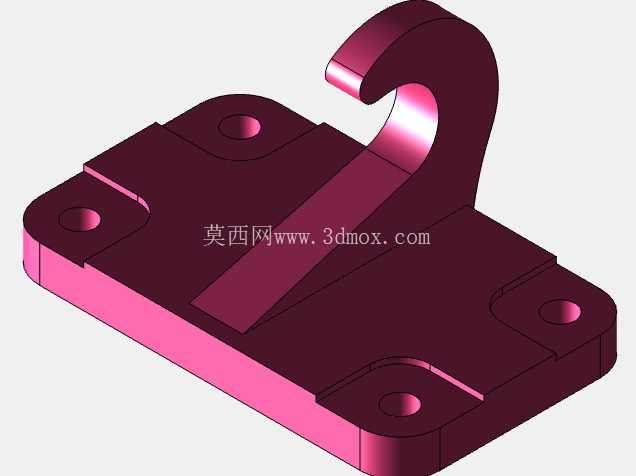

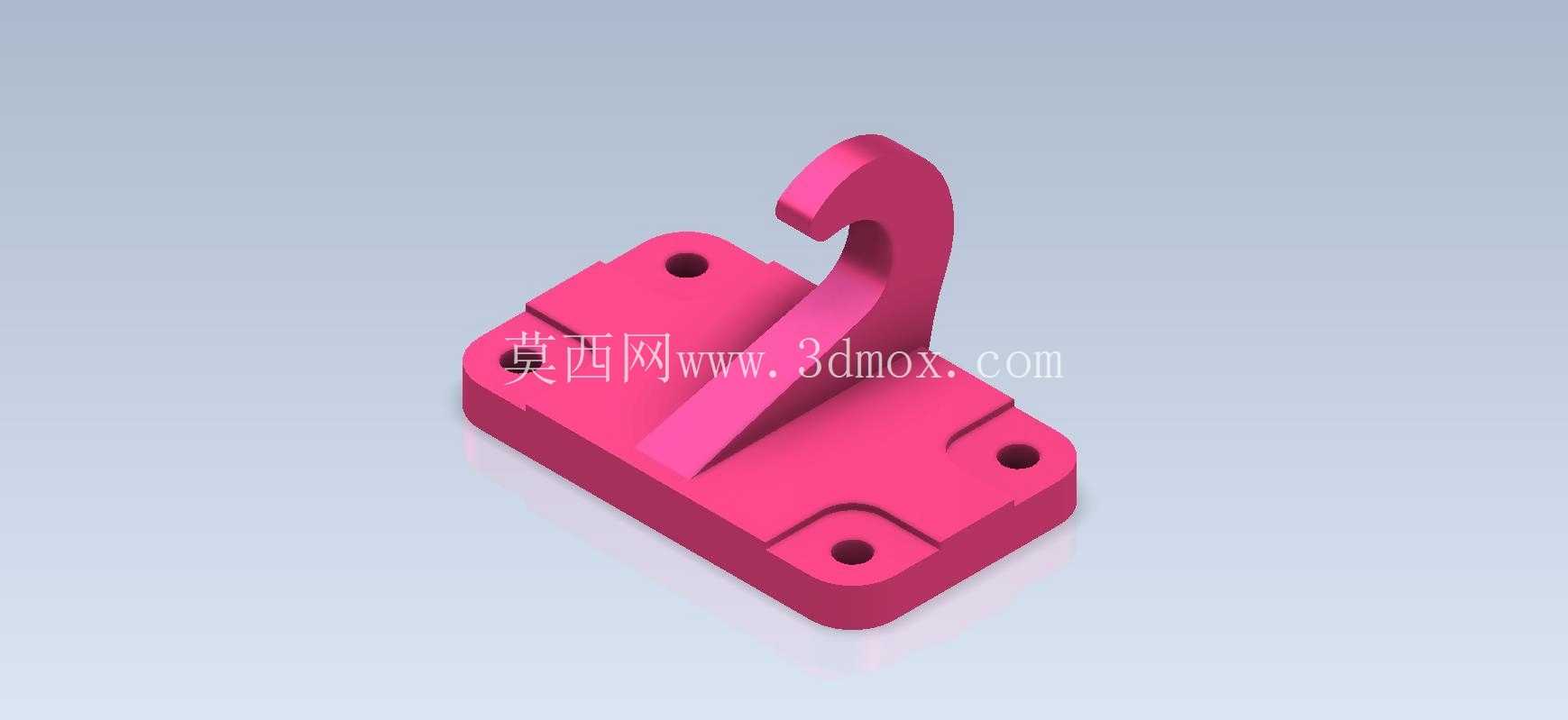

带安装底座的粉色挂钩式承重挂接构件

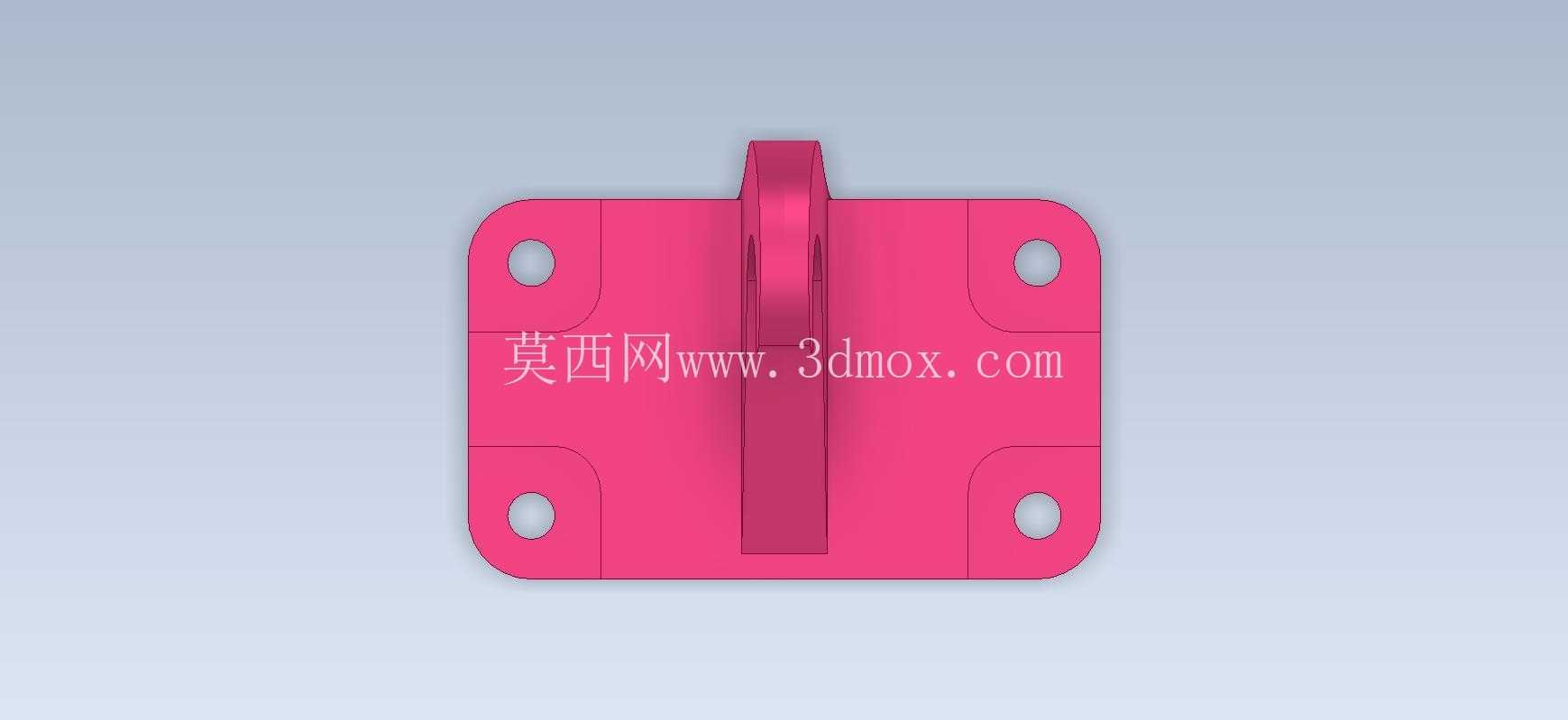

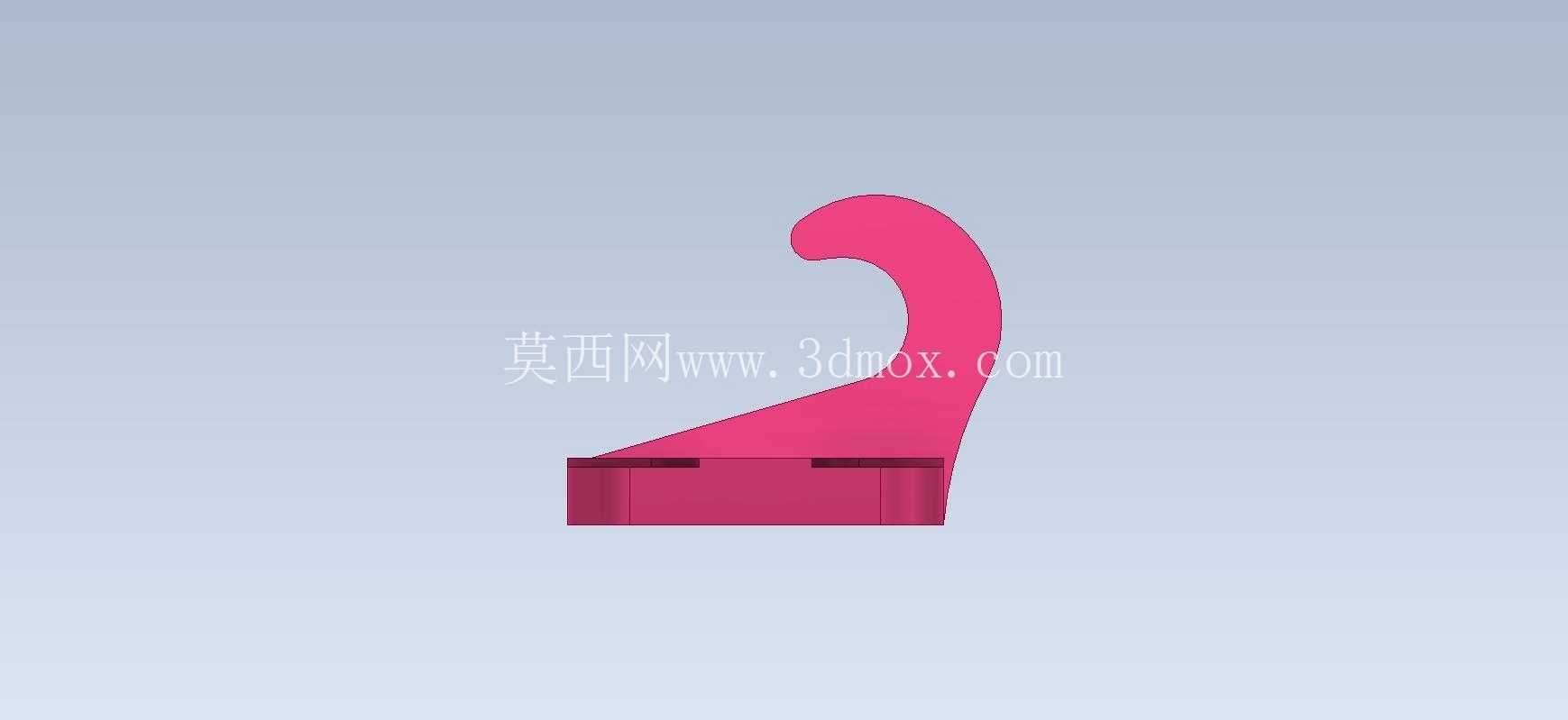

　　这类带一体化安装底座的挂钩构件，在轻工生产设备、仓储工位、小型工装夹具上的应用十分普遍，很多时候用来挂置小型工具、线束、轻质工装吊具，也可在小型自动化设备的侧边作为管线承托、辅助挂件的固定点位，避免现场管线拖拽杂乱、工具随手放置找不到的问题。从结构上看，底座做了圆角过渡的矩形设计，四个角位分别设置了沉头安装孔，孔位的沉台深度刚好可以容纳常规内六角圆柱头螺丝的头部，安装后螺丝端面不会突出底座平面，不会出现刮蹭悬挂物、积灰藏屑的问题，四个安装孔的孔距做了对称排布，不管是在铝型材框架上安装，还是在钣金设备护板、木质工位板上固定，都能快速对齐孔位，不需要反复调整安装位置，降低现场装配的对位难度。挂钩部分和底座采用一体化的加强过渡，没有采用拼接焊接的结构，从底座平面向上延伸出的钩体做了渐变的厚度设计，靠近底座根部的位置厚度最大，往钩头方向逐步收窄，既保证了根部的抗弯强度，避免悬挂重物时钩体从根部断裂，也减少了钩头位置的材料冗余，让挂取物件时的操作空间更充足，不会因为钩体过厚导致小挂环、小绳套没法顺利套入。钩体的顶端做了圆弧收头，没有尖锐的棱角，现场操作人员挂取物件时不会被棱角刮伤，也不会刮破悬挂的线束外皮、工具收纳袋的面料。

　　设计时首先要考虑的是安装边界，底座的整体厚度控制在常规五金配件的通用厚度范围内，安装后底座突出安装面的尺寸不会过大，不会和周边的运动部件、走线槽产生干涉，四个沉孔的中心到底座边缘的距离留足了扳手操作的空间，用内六角扳手拧紧螺丝时不会被侧边的结构挡住，不需要额外准备特殊的短柄扳手。钩体的开口尺寸做了适配性设计，既可以挂入常规的O型挂环、织带挂扣，也能容纳直径在一定范围内的管线，挂入后钩体的内弧面和悬挂物的接触面积足够大，不会因为接触应力集中把软质的管线外皮压出永久压痕，也不会让硬质的挂环在钩体内出现不必要的晃动。

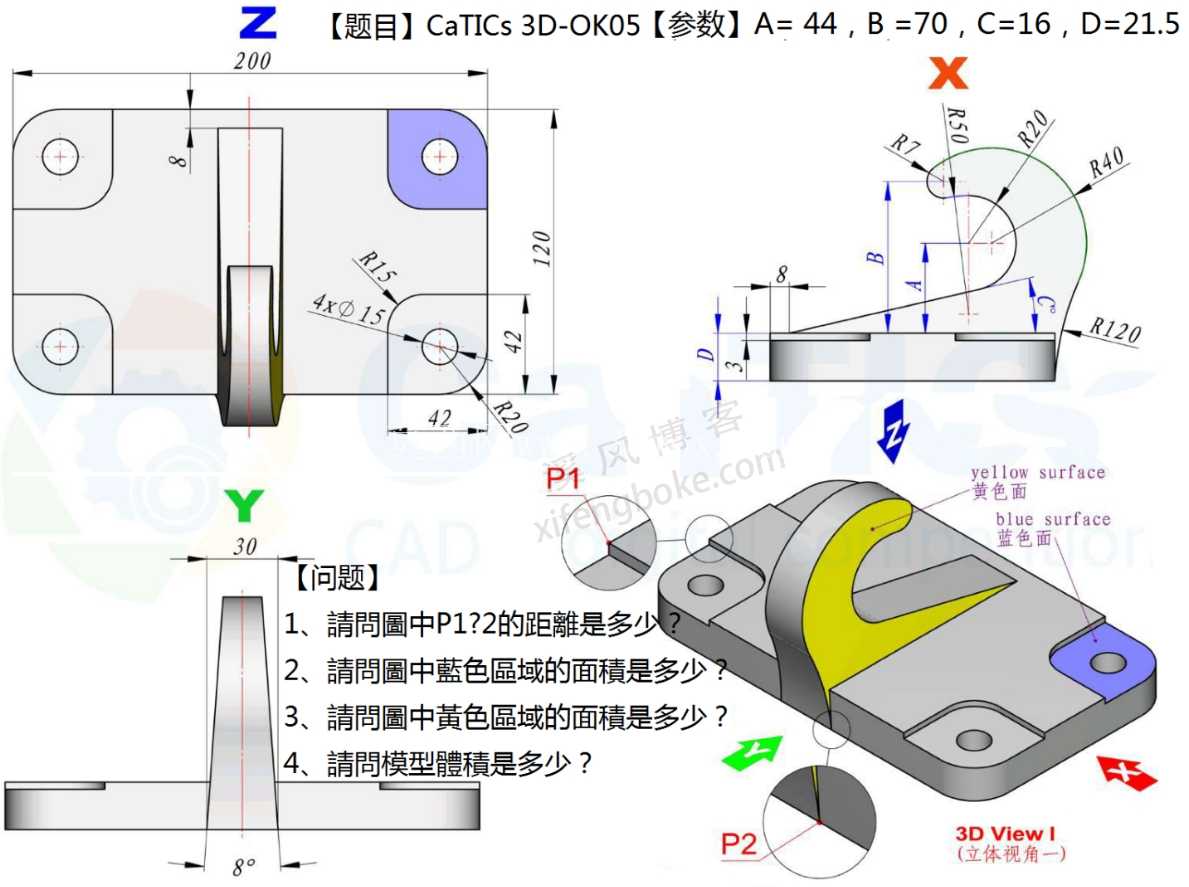

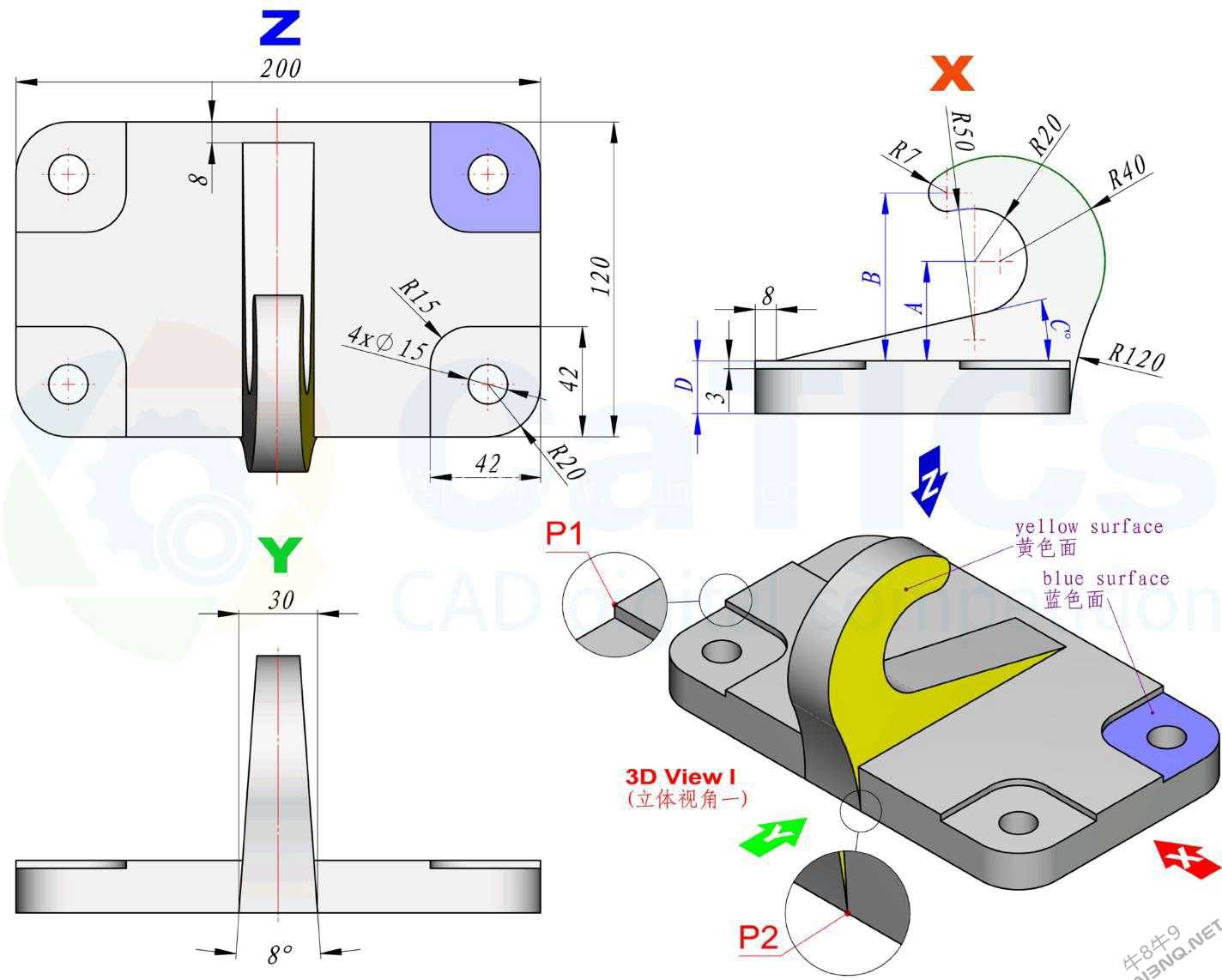

　　很多刚接触三维建模的练习者做这类零件时，容易忽略几个细节：一是底座和钩体衔接位置的圆角处理，如果直接做直角衔接，不仅注塑或者3D打印时会出现应力集中的问题，实际使用中直角位置也容易因为频繁承重出现开裂，合理的过渡圆角可以分散应力，提升零件的使用寿命；二是沉头孔的深度和角度，如果沉孔角度和所用螺丝的头锥角度不匹配，螺丝拧紧后会出现要么沉头过深螺丝固定不牢，要么沉头过浅螺丝头突出平面的问题；三是钩体的弧度设计，如果内弧的半径过小，悬挂的物件会集中在钩体的一个点上，长时间承重容易让钩体出现局部变形，如果内弧半径过大，悬挂的小物件容易从钩头位置滑脱，合适的弧度要兼顾挂取的便利性和悬挂的稳定性。这类零件在实际选型时，首先要确认安装面的平面度，如果安装面本身有明显的凹凸，强行拧紧螺丝会让底座出现翘曲，时间长了底座会从孔位位置开裂，所以安装前要先把安装面的杂物、焊渣清理干净，保证底座和安装面完全贴合。另外要根据悬挂的重量选择对应的制作材料，如果是挂置轻质的线束、小型工具，用普通的工程塑料打印或者注塑就可以满足需求，如果需要挂置更重的工装、量具，就要换成金属材质，同时适当加厚钩体根部的厚度，调整四个安装孔的孔距，让固定点的受力更均匀。

　　建模过程中还要注意拔模角度的设置，如果是用于注塑生产，底座的侧壁、钩体的侧面都要设置合理的拔模斜度，避免脱模时出现零件拉伤、顶白的问题，所有的外边缘都要做小圆角处理，不仅是为了避免锐边伤人，也能让注塑时的料流更顺畅，减少填充不足的问题。很多人做这类基础练习模型时，只追求外形看起来像，忽略了实际生产和装配的细节，做出来的模型看着外形没问题，真要拿去生产或者3D打印装配时，就会出现各种干涉、安装不上、强度不足的问题，这类基础零件的建模练习，核心就是把每一个工艺细节、装配细节都考虑到位，而不是只拉个大概的外形。
