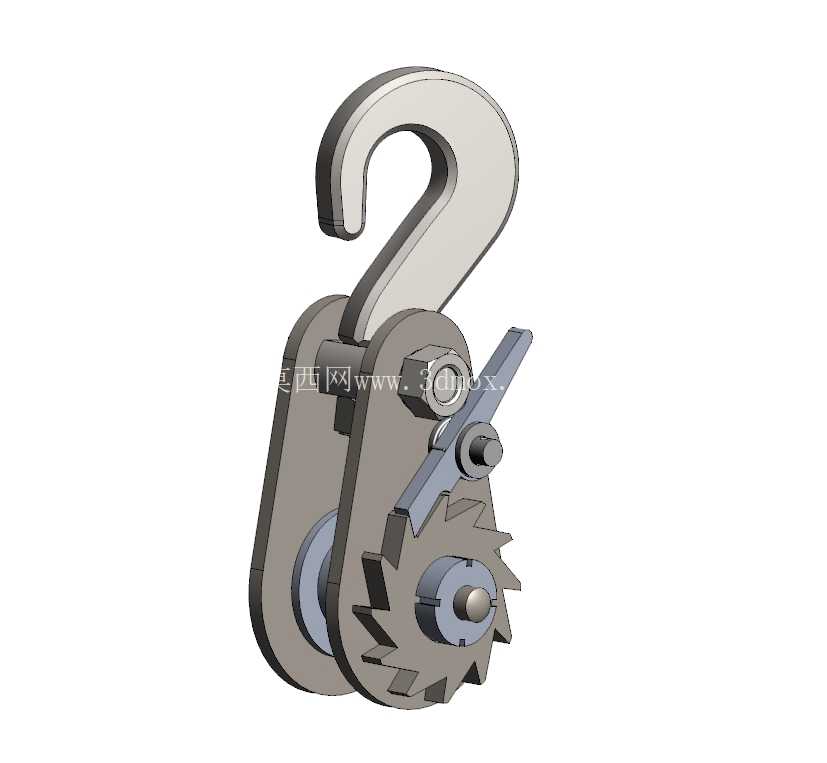

带棘轮止逆自锁结构手动起重吊钩滑轮

　　这款带棘轮止逆结构的手动起重吊钩滑轮，主要面向无动力源的短途小载荷起重作业场景，在电力线缆敷设、农村小型基建、零散设备检修、户外应急吊装等场景中适配性极强，尤其适合单人操作的轻量起重需求，无需额外配套动力装置，仅靠人力即可完成小吨位载荷的提升与临时固定。从功能逻辑来看，核心的棘轮棘爪结构是整个部件的安全核心，当操作人员通过牵引绳索带动滑轮转动起升载荷时，棘爪会顺着棘轮齿面滑过，不会干涉正常的起升转动；一旦操作人员松开牵引端，载荷产生的反向力矩会带动滑轮反转，此时棘爪会立刻卡入棘轮的齿槽内，直接锁死滑轮的反向转动，彻底避免载荷下坠的安全风险，不需要额外设置锁止机构，操作时仅需扳动棘爪拨杆即可解锁实现载荷下放，整个操作逻辑符合单人作业的动作习惯，不需要额外的辅助人员配合。

　　设计层面上，整体采用板式夹片结构，两片对称的金属侧板通过销轴连接固定，所有转动部件的销轴均采用台阶轴定位，避免销轴窜动脱落，滑轮内嵌在两片侧板之间，绳索的进出槽位做了圆弧导角处理，减少绳索牵引时的磨损，同时侧板上端直接集成吊钩结构，吊钩与侧板采用一体化折弯成型，避免了额外连接带来的强度薄弱点，吊钩开口处的弧度适配常规的吊点挂接需求，挂接后不会轻易滑脱。从安装边界来看，整个部件的上部吊钩可以直接挂接在固定吊点、横梁或者临时搭建的支撑结构上，不需要额外的安装紧固件，挂接即可使用；下部的滑轮槽适配直径4mm到8mm的编织绳索或者钢丝绳，绳索穿入后不需要额外的固定端，依靠滑轮的转动即可实现牵引，整体的横向宽度控制在80mm以内，纵向总高度不超过180mm，在狭窄的作业空间内也能灵活布置，不会因为体积过大影响作业。

　　在实际使用中，这款滑轮的额定载荷适配0.5吨以内的起升需求，棘爪的复位依靠内置的扭簧实现，不管棘爪处于什么角度，扭簧都会始终将棘爪压向棘轮齿面，不会因为震动或者倾斜导致棘爪脱开，即使在倾斜的作业面上使用，止逆功能也能可靠触发。结构设计上充分考虑了户外作业的耐用性，所有转动配合面都预留了润滑间隙，可以定期加注润滑脂减少磨损，棘轮的齿形采用不对称设计，起升方向的齿面做了大角度倾斜，保证棘爪滑动顺畅，止逆方向的齿面接近垂直，卡入后能承受足够的反向力矩，不会出现滑齿的情况。侧板的边缘做了折边处理，既提升了侧板的整体结构强度，又能避免锋利的边缘划伤操作人员或者绳索，吊钩的顶端做了圆弧过渡，挂接时能更好地贴合吊点的接触面，减少应力集中。

　　和普通的无锁止滑轮相比，这款带棘轮止逆的结构不需要操作人员持续保持牵引力来固定载荷位置，在起升到指定高度后可以直接松开牵引绳，部件会自动锁止，极大降低了单人作业的劳动强度，也避免了因为操作人员脱手导致的载荷坠落事故，在电缆敷设作业中，可以用来提升线缆盘或者牵引线缆穿过支撑点位，在农村建房的零散作业中，可以用来提升小型建材或者工具，在设备检修场景中，可以用来临时吊装拆卸下来的零部件，适用场景覆盖了大部分零散的小载荷起重需求。整个部件的所有零件都采用常见的机械加工工艺即可生产，棘轮采用冲压成型后做齿部淬火处理，提升齿面的耐磨性，侧板采用钢板冲压折弯成型，滑轮采用铸铁或者尼龙材质加工，兼顾强度和绳索保护，销轴采用标准件加工，整体的加工成本低，维护简单，即使在户外恶劣的作业环境下，也能保持稳定的性能，不需要复杂的保养流程。
