ABB IRB6700工业重载机械臂结构设计

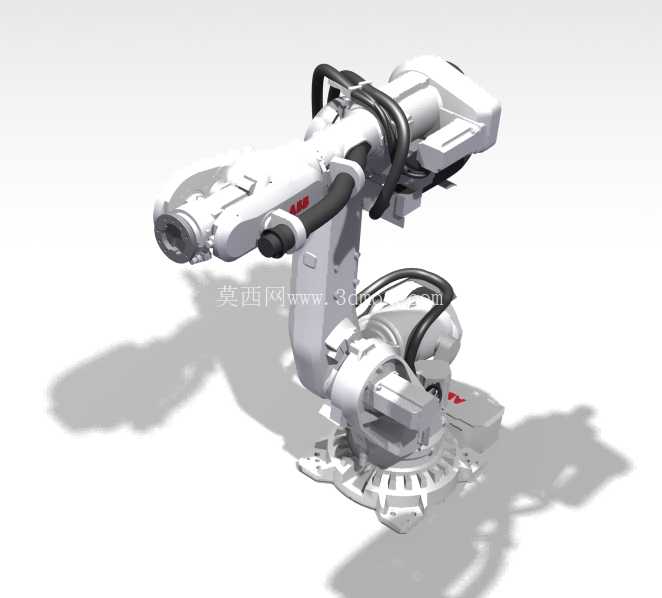

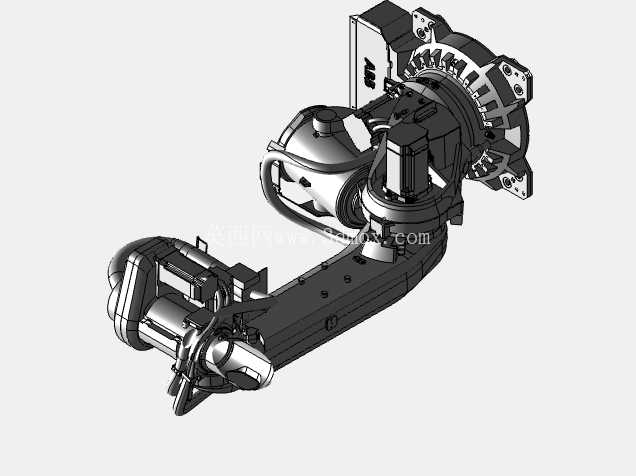

　　这款重载六轴机械臂的结构设计，核心面向汽车整车焊装、重型铸件搬运、大尺寸零部件机加工上下料这类对负载能力、轨迹重复精度有严苛要求的工业场景，在白车身焊点作业、铸造车间高温铸件转运、大型结构件打磨工位中，这类机械臂可替代人工完成高负载、高重复度、存在职业健康风险的作业内容。从结构设计逻辑来看，该机械臂采用大臂小臂等长的关节布局，底座采用大直径回转支撑结构，安装法兰面预留了密集的螺栓孔位，适配地面正装、侧装甚至倒挂的安装场景，底座内部预留了伺服电机、谐波减速器的安装腔体，同时走线路径做了内嵌式设计，避免外部管线在大角度回转时出现拉扯、磨损问题，一轴回转范围可覆盖正负170度以上，满足工位周边大范围作业覆盖需求。二轴、三轴作为承载整机负载力矩的核心关节，采用了加强型的铸钢壳体结构，关节处的密封结构做了多重防护设计，可适配铸造车间多粉尘、焊接工位多焊渣飞溅的恶劣工况，大臂内部的走线槽预留了足够的管线弯曲半径，在二轴俯仰角度达到正负120度的极限位置时，内部动力线、编码器线不会出现过度弯折导致的线芯疲劳断裂问题，三轴关节处的平衡缸结构可抵消大臂、小臂带载时的重力矩，降低伺服电机的持续输出负载，提升整机长时间运行的稳定性。

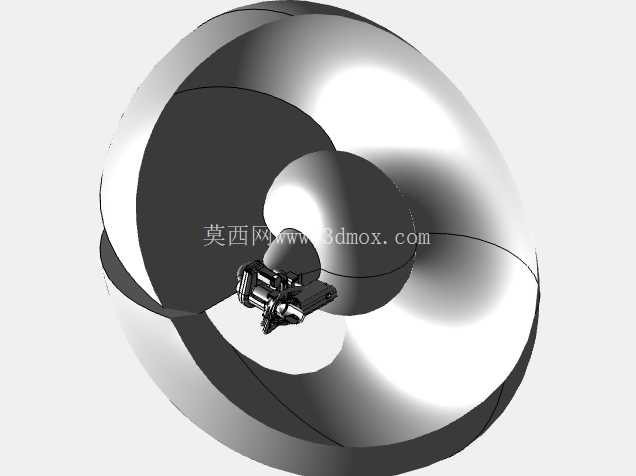

　　腕部三个关节采用紧凑式的中空结构设计，末端法兰预留了标准的工具安装接口，可适配焊枪、夹爪、打磨头、真空吸盘等多种末端执行器，末端负载覆盖205至280公斤区间，可满足大重量工件的搬运、定位需求，腕部的重复定位精度控制在零点几毫米级别，可满足焊接、涂胶这类对轨迹精度有较高要求的工艺需求。整机的外形尺寸在同负载级别机械臂中做了紧凑化优化，安装底座的占地面积控制在合理范围，避免在产线布局时占用过多的工位空间，机械臂的最大作业半径可覆盖2.8米左右的范围，单台机械臂即可覆盖多台机床的上下料作业，或是覆盖整个白车身侧围的焊接点位，减少产线中机械臂的布设数量，降低整线的设备投入成本。

　　在运动学适配层面，该结构完全匹配ROBCAD等工业仿真软件的运动学模型参数，在做产线虚拟调试时，可直接导入模型进行轨迹仿真、干涉检查，提前验证机械臂在工位中的运动路径是否存在与周边工装、工件的干涉问题，缩短产线现场调试的周期。关节处的管线包采用外置高柔性防护结构，可承受数百万次的往复弯折，在机械臂全速运行时不会出现管线松脱、干涉的问题，各关节的伺服电机、减速器安装位都做了定位止口设计，装配时可保证各关节的同轴度要求，降低运行时的振动与噪音，提升整机的运行寿命。

　　针对铸造场景的应用需求，机械臂的壳体表面做了耐高温涂层处理，可承受近距离的高温铸件热辐射，关节密封等级达到IP67以上，可阻挡铸造粉尘、金属切削液进入关节内部损坏传动部件，在焊接场景应用时，腕部结构可适配焊枪防撞传感器的安装，在焊枪发生碰撞时可及时触发停机信号，避免机械臂关节或焊枪出现损坏。整机的重心经过优化设计，在高速启停、带载运行时的底座倾覆力矩控制在安全范围内，无需额外做过于厚重的安装基础即可满足运行稳定性要求，降低现场安装的施工成本。
