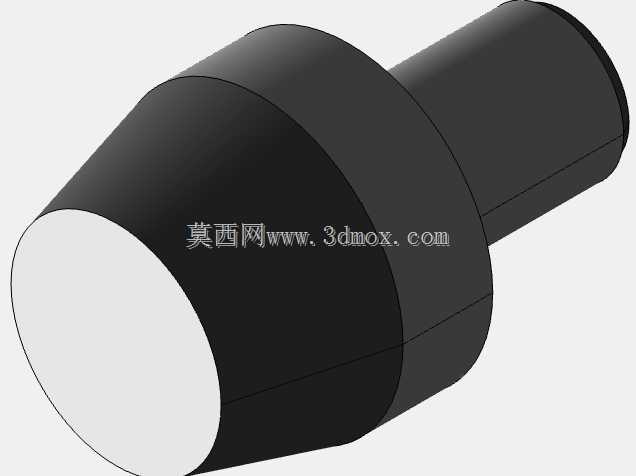

DIN6321标准直径16NAAMS定位销

　　在汽车焊装线、自动化装配工位的工装夹具设计中，定位销是决定工件重复定位精度的核心元件，这款符合DIN6321标准、直径16规格的NAAMS定位销，是目前欧美系自动化夹具体系里应用极广的标准定位元件。不同于普通圆柱销的过盈配合安装逻辑，这款定位销采用台阶式结构设计，大直径端作为安装限位基准，小直径端插入工件预制的定位孔完成位置约束，安装时仅需将大端嵌入夹具基板的对应安装沉孔，通过侧面紧定螺钉或者法兰压块即可完成固定，不需要对基板做高精度的铰孔过盈装配，后期维护更换时不需要拆解整套夹具基板，能大幅缩短产线停线维护的时间。

　　从实际使用场景来看，这类定位销主要承担工件的粗定位与半精定位职能，直径16的规格适配多数汽车冲压件、型材框架类工件的主定位孔尺寸，在焊装工位上能抵抗焊钳开合带来的侧向冲击力，在装配工位上能抵消机械手上下料时的碰撞偏移，台阶处的轴肩端面能直接贴合夹具基板表面，不需要额外加装调整垫片来控制定位销的伸出高度，轴肩的承载面经过平磨处理，平面度控制在0.02mm以内，能保证定位销安装后轴线与基板表面的垂直度，避免定位销倾斜导致的工件卡滞、定位偏差问题。设计这款定位销的三维模型时，首先要严格遵循DIN6321标准里的尺寸公差要求，定位工作段的直径公差取m6级，和工件定位孔的H7公差形成过渡配合，既保证工件插拔顺畅，又能将定位间隙控制在0.02mm以内，满足多数工装的定位精度要求；安装段的直径公差取h7级，和基板安装孔的H8公差形成间隙配合，方便拆装更换，轴肩处的过渡圆角取R0.5，避免应力集中导致定位销在受侧向冲击时从轴肩位置断裂。

　　从安装边界来看，这款定位销的总长度、工作段伸出长度、轴肩直径都严格对应NAAMS标准的16直径规格参数，设计夹具时只需要在基板上预留对应直径的安装通孔，在基板背面加工对应深度的沉孔容纳轴肩，不需要额外做非标结构适配，能直接调用标准件库完成夹具设计，大幅减少结构设计的重复工作量。实际选型时需要注意，这类标准定位销的工作段长度有多个可选规格，要根据被定位工件的板厚来选择，保证定位销插入工件孔后有足够的啮合长度，同时不会因为伸出过长导致工件上下料时和定位销发生碰撞；定位销的头部做了15度的导入倒角，倒角长度3mm，能引导工件顺利套入定位销，即使机械手上下料存在微小的位置偏差，也能通过倒角的导向作用完成定位，不会出现工件顶在定位销端面导致的上料失败问题。

　　在长期的设备运维过程中，这类标准定位销属于易损件，当工作段表面因为频繁插拔出现磨损、拉毛，或者受冲击出现变形时，直接更换同规格标准件即可，不需要重新测绘加工，能大幅降低备件的管理成本，也减少了非标加工的周期。从结构强度角度考虑，这款定位销的整体采用合金钢材质，表面经过淬火处理，工作段表面硬度能达到HRC55-60，具备优秀的耐磨性能和抗冲击性能，在频繁插拔的工位上能保证数万次的使用周期，不会因为早期磨损导致定位精度下降。建模过程中要注意还原轴肩和工作段、安装段的同轴度要求，所有回转面的同轴度公差控制在0.01mm以内，导入倒角和工作段的过渡要光滑无棱角，避免工件插拔时刮伤工件定位孔的表面，对于有防转需求的安装场景，可以在轴肩位置加工对应的防转销孔，或者在安装段加工扁位，配合紧定螺钉实现定位销的周向固定，避免定位销在长期使用过程中出现转动，导致磨损不均匀影响定位精度。
