费斯托紧凑型气动夹紧气缸结构

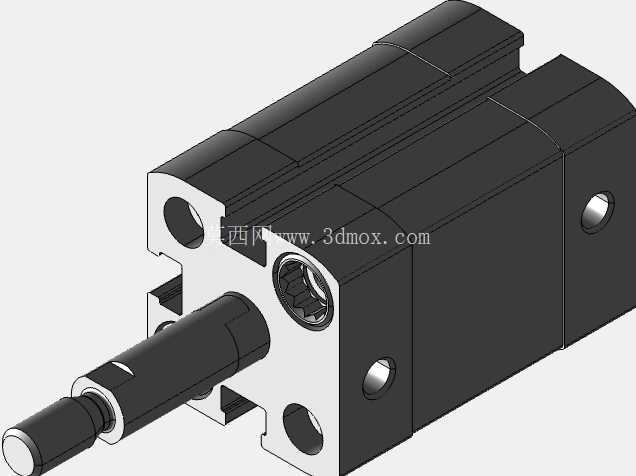

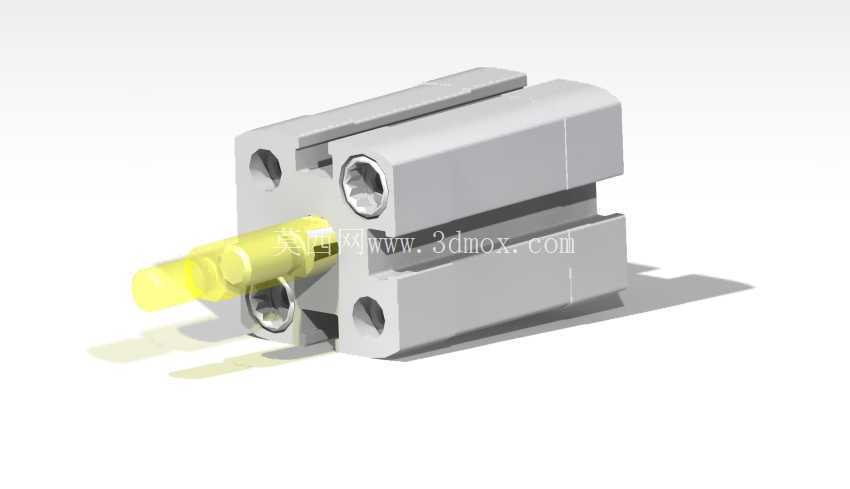

　　在3C电子小件装配、小型五金件冲压上下料、精密检测工位的工件固定场景里，这类紧凑型气动夹紧部件的出镜率极高，不同于长行程标准气缸的大安装空间占用，这款薄型结构的气动缸专门为安装空间局促的紧凑化工位设计，很多桌面式小型自动化设备、多工位转盘夹具组里，都会优先选用这类小缸径短行程的气动执行件来完成工件的压紧、定位、轻载推拉动作。从结构设计逻辑来看，这款气缸采用了一体化方形缸体的设计思路，缸筒与端盖采用集成式加工结构，省去了传统拉杆气缸的四根外置拉杆，既压缩了整体外形尺寸，也让缸体四个方向都预留了标准安装孔位，不管是从正面通孔安装、侧面螺纹孔固定，还是配合法兰附件做轴向安装，都能适配不同的工装布局需求，不会因为安装方向的限制影响工位排布。

　　活塞杆端做了内螺纹设计，可以根据实际工况更换压头、推块、连接接头等不同附件，比如在PCB板测试工位，可以换成防静电橡胶压头避免损伤板面，在小五金件定位工位，可以换成V型定位块适配轴类零件的夹紧，灵活度很高。从安装边界来看，这款16缸径10行程的气缸，整体厚度控制在极小的范围内，缸体的长宽尺寸刚好适配常见的16系列气动安装标准，安装孔的孔距完全遵循通用紧凑型气缸的安装规范，不需要单独加工特殊的安装底座，直接用标准内六角螺丝就可以固定在工装板上，替换同规格其他品牌同类型产品的时候也不需要重新调整安装位，互换性很强。

　　气路接口布置在缸体的侧面，采用标准的内螺纹气口，接通用的快插气管接头就可以完成气路连接，进出气的气路方向可以根据工位的管线排布需求选择，不会出现管线和周边机构干涉的问题。在实际使用场景里，这类气缸的工作行程短，响应速度快，因为缸体本身的刚性足够，不需要额外加装导向结构就可以承受一定的侧向负载，在轻载夹紧的工况下使用寿命很长，很多小型自动化设备的夹具组里，会并排安装多个同型号的气缸，分别完成不同点位的工件压紧动作，因为整体体积小，多缸排布的时候也不会占用过多的转盘或工装板空间。设计这类三维模型的时候，需要重点关注安装孔的位置度公差，缸体各端面的平面度要求，还有活塞杆伸出后的同轴度参数，这些尺寸直接影响实际安装后的动作顺畅度，如果安装孔位置偏差超过0.1mm，实际装配的时候就会出现螺丝无法对位、缸体固定后受力不均的问题，进而导致活塞杆动作卡顿、密封圈磨损加快的情况。另外，缸体的边角都做了小倒角处理，既避免加工后的锐边割伤装配人员，也不会在安装的时候和周边零件产生刮擦，细节处理完全符合工业气动元件的设计规范。

　　这类气动元件在轻工装配、包装机械、小型检测设备里的应用非常广泛，因为气动驱动本身的响应速度快、结构简单、维护方便，搭配电磁阀就可以很方便地接入设备的气动控制系统，完成预设的夹紧、松开动作，相比电动执行器，在短行程轻载的工况下成本更低，部署更快，也不需要复杂的驱动控制模块，很适合简单往复动作的工位使用。建模的时候需要还原缸体上的所有安装细节，包括侧面的固定螺纹孔深度、活塞杆端的内螺纹规格、气口的螺纹尺寸，还有缸体表面的安装定位槽，这些细节都是结构工程师做工装设计的时候需要重点参考的尺寸，如果模型省略了这些细节，设计出来的工装就会出现装配干涉、安装尺寸不匹配的问题，直接影响后续的零件加工和装配进度。
