轮式笑脸卡通交互机器人结构设计

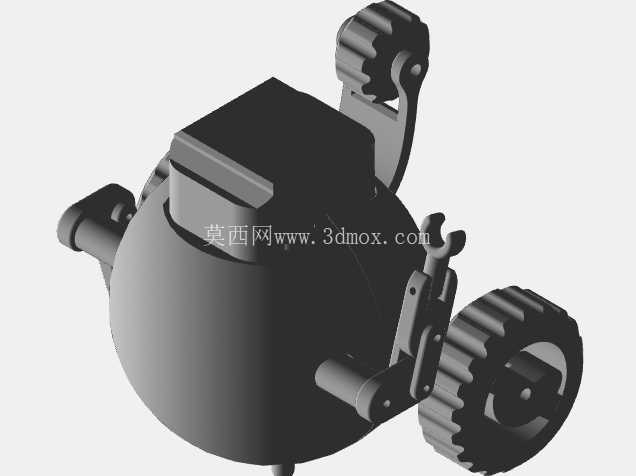

　　这款轮式移动交互装置的结构设计，最初是面向校园科创展示、少儿科技启蒙场景开发的趣味机械载体，在实际落地场景中，可搭载小型语音交互模块、光影反馈组件，承担科技馆互动展项、青少年编程教学实训载体、IP衍生实体周边的功能，区别于常规工业级移动机器人的硬朗设计，整体采用圆润蛋形主体作为核心承载结构，从结构受力角度看，蛋形曲面的壳体结构在同等壁厚下，抗冲击性能优于直面拼接的方形壳体，在面向低龄用户的交互场景中，无尖锐棱角的曲面外壳也能规避磕碰风险，符合公共展陈设备的安全设计要求。

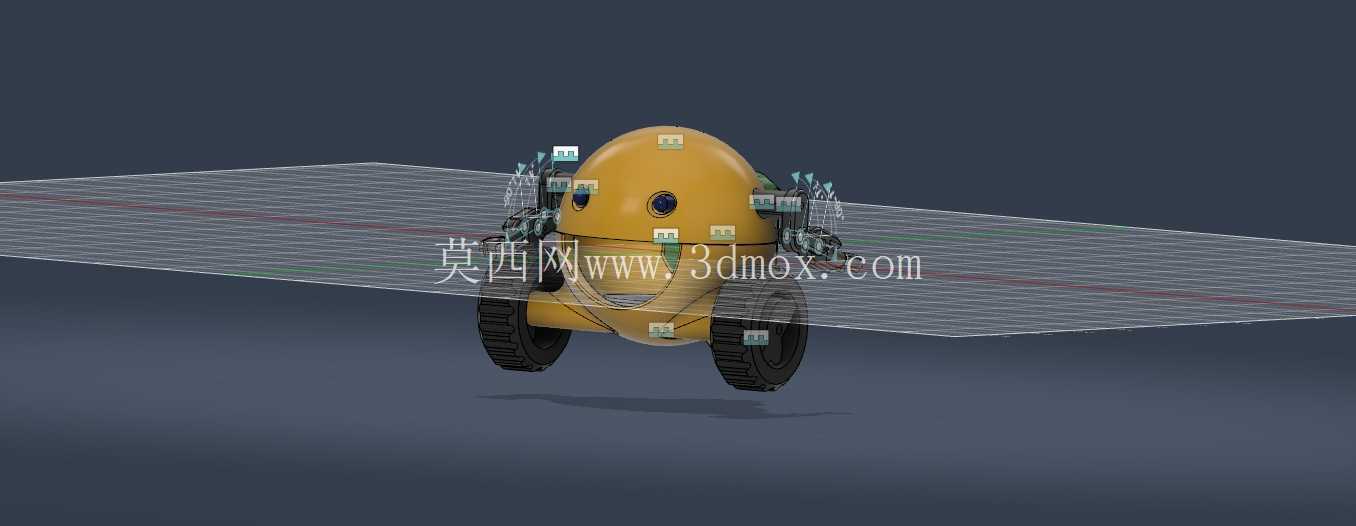

　　行走机构采用双侧独立履带轮布局，这里没有选用常规圆形橡胶轮，是考虑到实训场景中经常需要跨越桌面线缆、展台北沿小高度差这类障碍，履带结构的接地面积更大，单位面积压强更小，在木质桌面、亚克力展台、短绒地毯等不同接触面都能获得足够附着力，不会出现普通万向轮结构容易卡滞、打滑的问题；两侧轮组采用独立悬臂支撑结构，支撑臂与主体壳体的连接位置预留了标准舵机安装位，后续拓展时可直接加装机械臂组件，不需要对主体壳体做二次打孔改造，降低了二次开发的结构改造成本。

　　主体上部的开口区域是交互反馈模块的安装位，设计时将开口做了圆弧过渡处理，既可以嵌入LED点阵屏实现表情变化，也可以安装小型扬声器实现语音输出，开口内侧预留了10mm深度的安装沉台，屏幕或扬声器可以通过沉台定位，直接用卡扣固定，不需要额外打胶，方便后期维护更换元器件。两侧的蓝色点状结构是视觉传感器的预留安装位，位置刚好处于主体上部的视觉黄金高度，安装小型摄像头后可以实现基础的颜色识别、障碍物检测功能，传感器安装座做了角度微调结构，可上下调整15度的俯仰角，适配不同高度的桌面交互场景。从安装边界尺寸来看，整体主体最大直径控制在180mm范围内，双侧轮组展开后的总宽度为220mm，整体高度不超过200mm，这个尺寸刚好可以适配常规的青少年机器人竞赛场地尺寸要求，也能放在普通书桌台面作为桌面交互装置使用，不会占用过多空间；壳体内部做了分层安装筋位，下层预留电池仓位置，可以容纳2节18650锂电池组，中层放置控制电路板，上层放置交互模块，各层之间预留了走线槽，避免线束在壳体内部晃动被轮组传动结构磨损。

　　设计过程中特意将所有传动结构都内置在壳体与轮组支撑臂内部，外部没有裸露的齿轮、传动带结构，一方面是避免交互过程中用户手指伸入传动结构造成夹伤，另一方面也能减少灰尘进入传动间隙，降低日常维护的频次；轮组的履带采用软质橡胶材质，表面做了浅齿纹理，既保证足够的抓地力，也不会在桌面留下划痕，适配室内展陈的使用需求。在结构配重上，将电池、电机这类重量较大的部件布置在主体下部靠近轮轴的位置，让整体重心落在轮轴轴线前方5mm处，保证移动过程中不会出现后倾翻的问题，即使突然加减速或者越过10mm以内的小障碍，整体姿态也能保持稳定，不需要额外加装辅助支撑轮，让整体外观更简洁流畅。主体壳体的拼接采用止口定位结构，上下壳体的配合间隙控制在0.2mm以内，既可以保证拼接后的外观整体性，也能在需要检修内部元器件时，直接拆开卡扣即可打开壳体，不需要借助专用工具，适合教学场景下学生反复拆装学习结构原理。
