公路弯道双波波形防撞隔离护栏结构

做交通设施结构设计快十年，经手的道路防护类三维模型不下百套，这套带弯道过渡段的双波波形梁隔离栏，是去年配合西南山区省道改扩建项目做的适配结构，当时现场踏勘时就发现，常规直段护栏在急弯处拼接存在线形不顺、防撞受力角度偏差的问题，后续才针对性调整了弯段的梁体弧度与立柱排布逻辑。

先从实际应用场景说，这类护栏主要布设在公路路侧、中央分隔带以及匝道弯道区域，核心作用是当车辆失控偏离行驶轨迹时，通过波形梁的形变吸能、立柱的渐进式溃缩，把碰撞冲击力逐步分散传导，避免车辆直接冲出路侧或者闯入对向车道，同时波形梁的平滑弧面能在碰撞时对车辆行驶方向做一定修正，降低二次事故概率。和市政道路常用的京式护栏、铁艺护栏不同，高速、省道用的波形护栏要承受的碰撞动能大得多，所以从板材选型到连接结构都完全是重载防护逻辑。

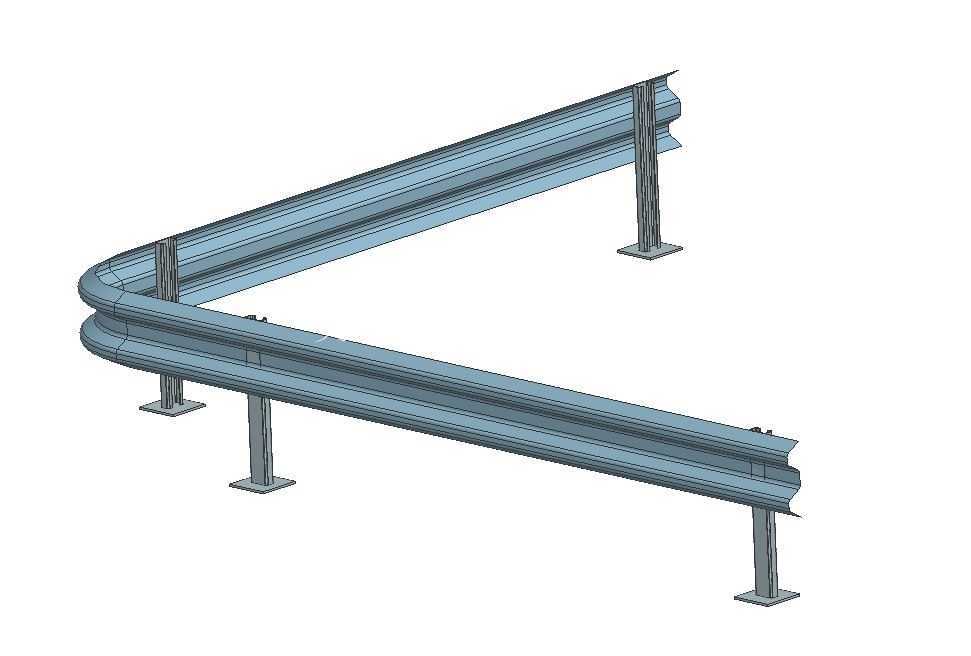

具体到结构设计细节，这套模型里的梁体采用的是标准双波波形截面，也就是行业里常说的W型截面，这种截面的优势很明显：首先是截面惯性矩大，相同板材厚度下，抗弯能力比平板结构高40%以上，碰撞发生时能通过自身的褶皱变形吸收大部分冲击能量，不会出现瞬间断裂的情况；其次是波形的凸起棱边刚好和车辆保险杠、车身钣金的接触高度匹配，小型轿车碰撞时接触点在梁体中部，大型货车碰撞时也能被梁体有效兜住，不会出现钻撞或者骑跨的情况。弯段部分的梁体是做了冷弯成型处理的，弧度完全匹配道路平曲线半径，拼接时和相邻直段梁体采用长圆孔连接，预留了3-5mm的安装调整余量，避免现场施工时因为路基误差出现拼接错台。

再说到安装边界和尺寸控制，这套护栏的立柱采用的是方形法兰盘立柱，和常见的打入式圆形立柱不同，法兰盘立柱适合在已经硬化的路肩、桥梁段安装，不需要破坏现有路基结构，立柱底板上开了四个膨胀螺栓安装孔，孔位间距按照常规混凝土锚固要求设计，安装时立柱中心距离路侧边缘的安全距离不小于25cm，避免车辆正常行驶时剐蹭。立柱的高度是从法兰盘顶面到梁体安装中心位置控制在60cm，这个高度是经过多轮碰撞仿真验证的，既不会因为太高遮挡驾驶员视线，也不会因为太低导致小型车碰撞时从梁体下方钻过。相邻两根立柱的间距，直段部分按照4m标准间距排布，弯段部分因为受力更大，把立柱间距缩小到2m，同时在弯段起点和终点位置各加设一根加强立柱，提升整个弯段的抗冲击能力。

设计时还特意考虑了现场施工的容错性，梁体和立柱之间的连接托架做了可调式结构，托架上的安装孔是上下方向的长圆孔，安装时可以根据路基实际标高调整梁体的高度，误差控制在±2cm范围内都能正常安装，不需要现场重新打孔。梁体之间的拼接板采用的是和梁体同材质的波形板，拼接螺栓采用防盗式高强度螺栓，避免后期运维时出现零件丢失的情况。另外在梁体的端部位置，做了外展地锚式处理，也就是把护栏起始端的梁体逐渐向路侧外侧偏移并埋入路基，避免车辆碰撞到护栏端部时出现穿刺风险，这个细节很多新手做模型时容易忽略，实际工程里端部处理不到位是很大的安全隐患。

从建模逻辑上来说，做这类结构不能只做外观曲面，要把每个连接部件的装配关系都还原准确：比如托架和立柱的贴合面、拼接板和梁体的重叠量、螺栓的穿入方向都要和实际施工要求一致，这样后续导出工程图或者做施工模拟时才不会出现错误。梁体的波形截面是按照标准截面轮廓绘制后扫掠成型，弯段部分的扫掠路径完全贴合道路中心线的偏移轨迹，保证梁体安装后和道路线形保持一致，不会出现突兀的折角。法兰盘的厚度、加劲肋的尺寸也都是按照实际受力计算结果设置的，不是随便拉伸的方块，比如法兰盘和立柱之间的三角加劲肋，厚度是8mm，每个立柱焊接四块，分别对应四个螺栓孔的受力方向，能避免车辆碰撞时法兰盘出现变形撕裂。

实际项目应用里，这类护栏的防腐处理一般采用热浸镀锌，锌层厚度不低于85μm，所以建模时也给各个部件留了镀锌层的厚度余量，不会出现安装时因为镀层厚度导致拼接过紧的问题。另外在中央分隔带使用时，还可以在双波梁的基础上加装防眩板支架，这套模型里也预留了对应的安装孔位，不需要后期再在梁体上打孔破坏结构。很多刚入行的设计师做护栏模型时，容易把波形的尺寸做的不标准，比如波高、波距不符合规范要求，导致后续生产出来的产品和现有拼接配件不匹配，这套模型的波形截面完全符合现行公路波形梁钢护栏的规范要求，波距300mm，波高85mm，板材厚度4mm，不管是做方案演示还是结构验算都能直接用。

还有个容易被忽略的细节，就是立柱的埋深或者说法兰盘的锚固深度，法兰盘式立柱的膨胀螺栓埋入混凝土路基的深度不能小于12cm，所以建模时螺栓的长度也是按照这个要求设置的，露出法兰盘的长度刚好够拧紧螺母，不会出现过长或者过短的情况。梁体安装时的拼接方向是顺着行车方向，也就是前一段梁体压在后一段梁体的上方，这样车辆碰撞时不会被拼接处的棱边剐蹭，这个装配方向在模型的装配层级里也做了对应设置，不会出现方向装反的低级错误。
