模块化蜂巢结构组件及配套扎带结构设计

　　这套蜂巢结构组件的设计初衷，是为通讯设备内部的通风散热、线缆规整提供一体化的结构解决方案，在通讯基站机柜、室内通讯交换设备的内部装机场景中，这类带规整蜂窝孔道的结构件，既可以作为通风导流的格栅屏障，避免大体积杂物进入设备内部影响板卡运行，也能依托蜂窝结构自身的高比强度特性，在有限的安装空间内承担局部的支撑防护作用，相比传统的平板冲孔格栅，正六边形蜂窝孔道的风阻更低，相同开孔率下的结构抗形变能力能提升40%以上，尤其适合通讯设备长期运行时的持续通风散热需求，不会因为气流长期冲刷出现结构振颤异响。

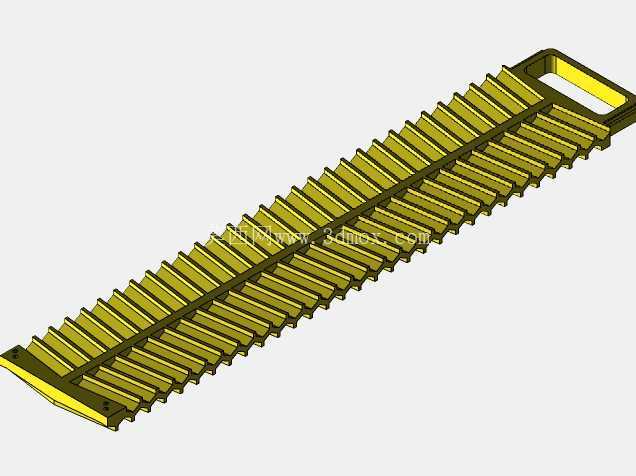

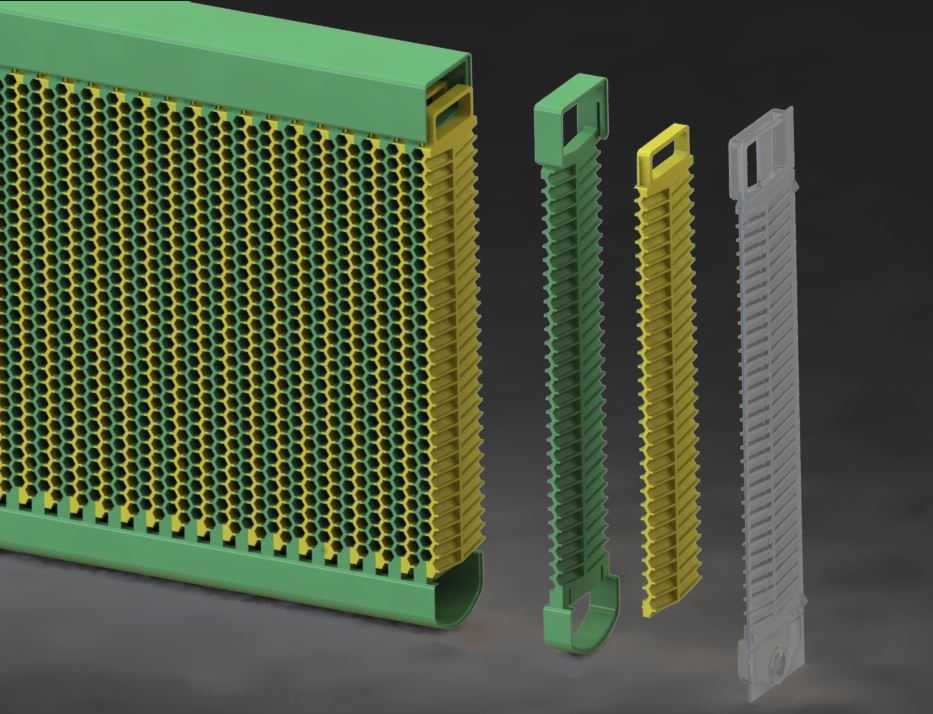

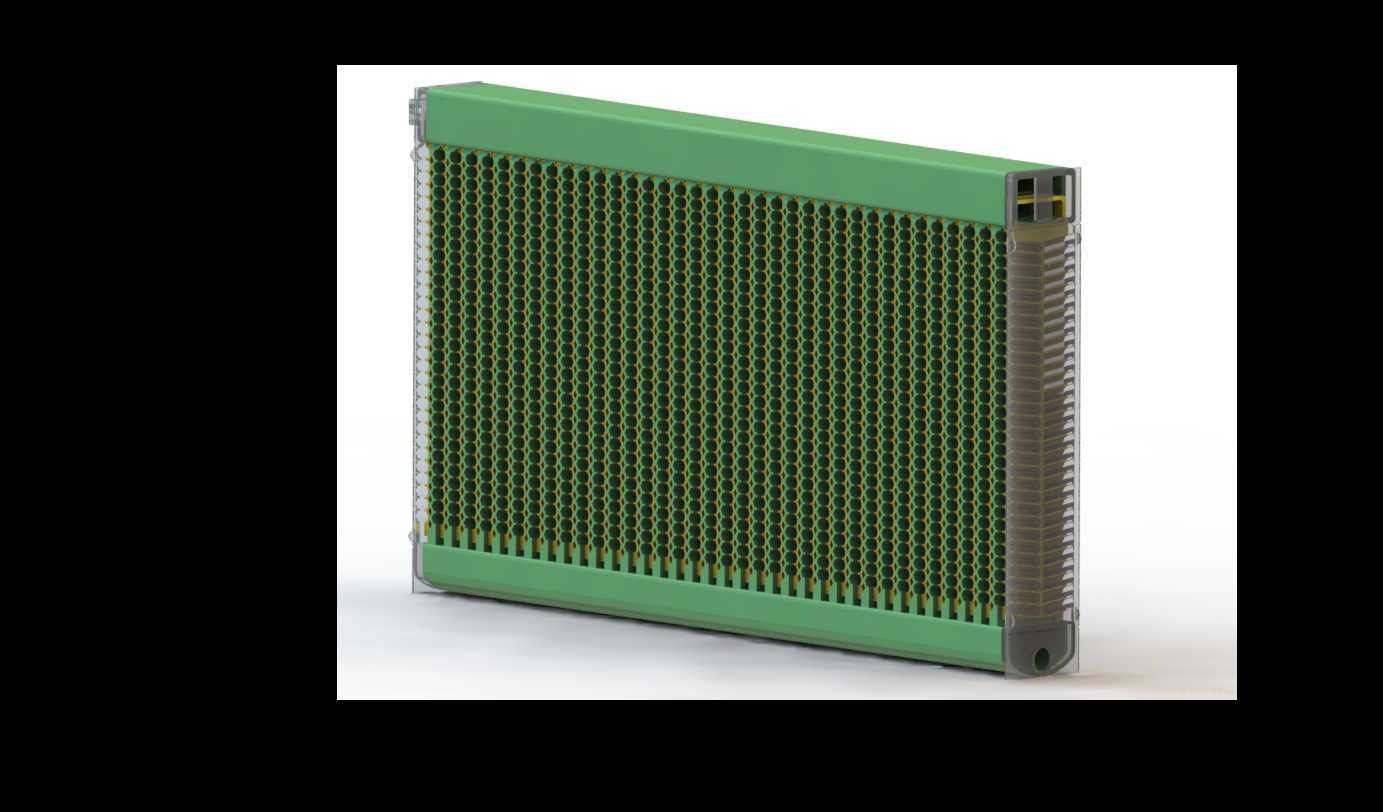

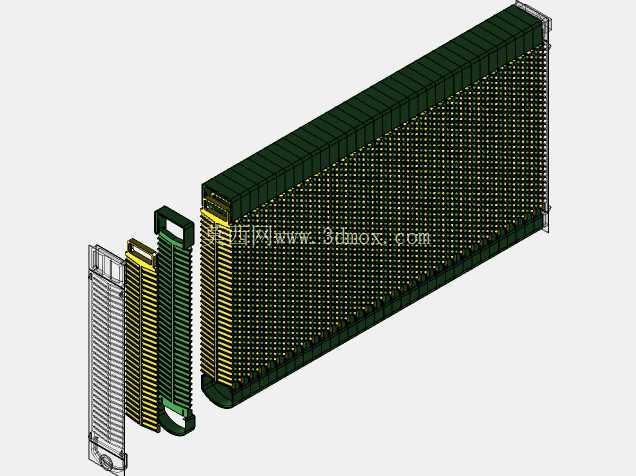

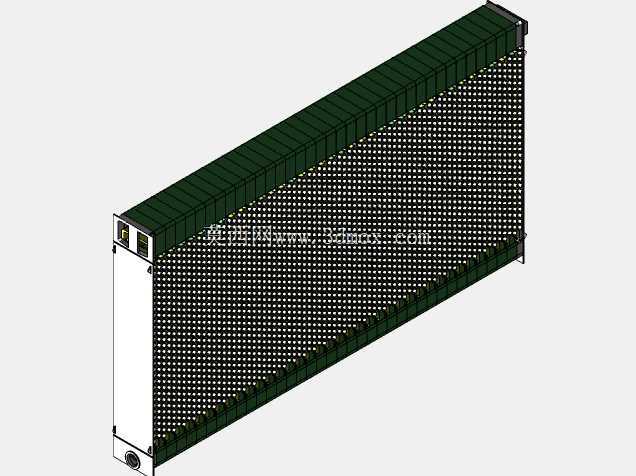

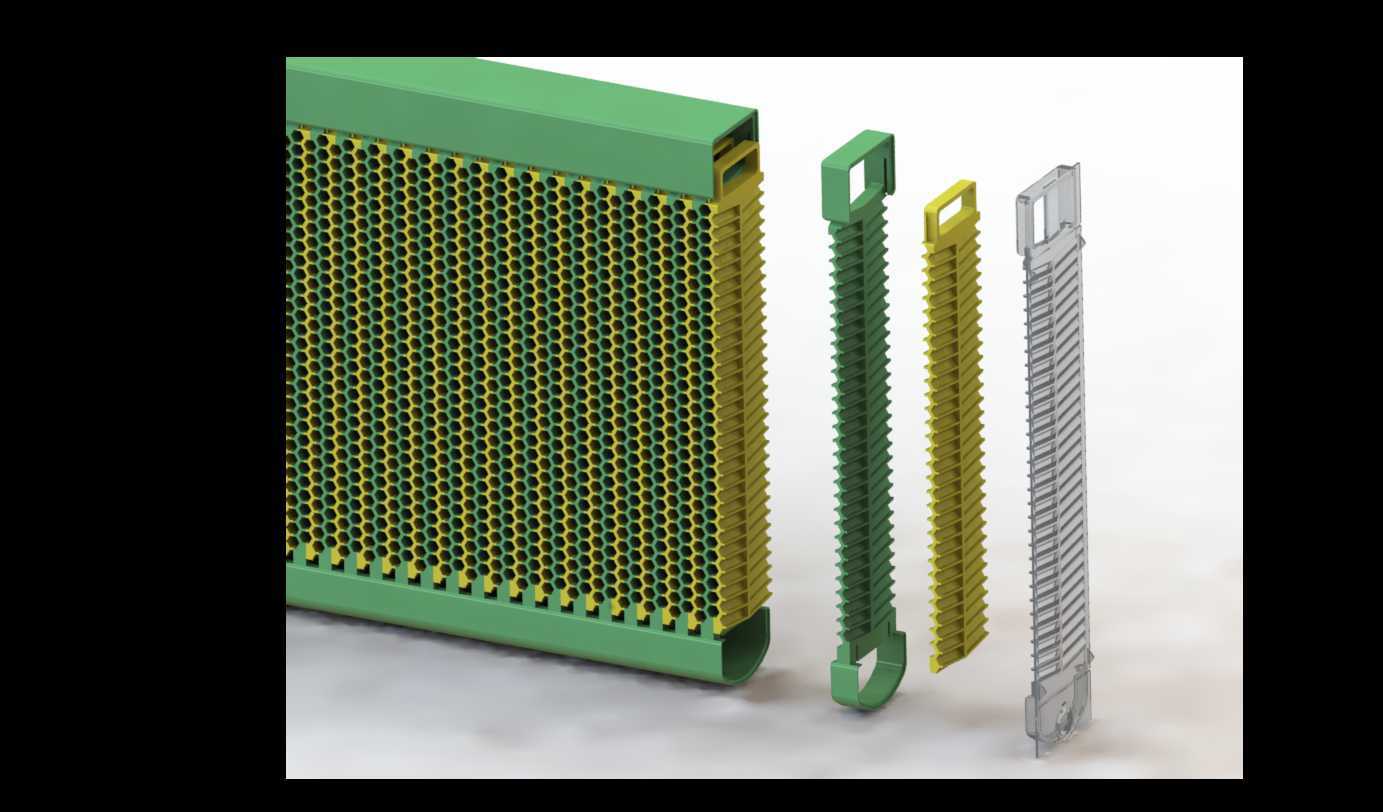

　　从结构细节来看，主体蜂巢组件采用框体包覆蜂窝芯的设计思路，外围框体做了圆角过渡处理，避免装机过程中锐边划伤操作人员或者线缆绝缘层，框体边缘预留了对应的卡扣位，能够和机柜内部的安装导轨直接卡合固定，不需要额外设计转接支架，安装时只需要对准导轨槽位推入即可完成固定，拆卸维护时按压卡扣解锁就能直接抽出，大幅降低后期运维的拆装效率。配套的三款不同材质配色的扎带结构，是专门针对蜂巢组件的固定以及周边线缆束理设计的，扎带的齿距和蜂巢孔的孔间距做了匹配设计，扎带穿过蜂窝孔之后能够直接和自身的锁止结构卡合，不需要额外的固定座，既可以用来将蜂巢组件进一步锁紧在安装位上，避免设备运输过程中出现松动移位，也可以用来将穿过蜂巢区域的通讯线缆、电源线束规整固定在蜂巢框体上，避免线缆散乱遮挡通风孔道。

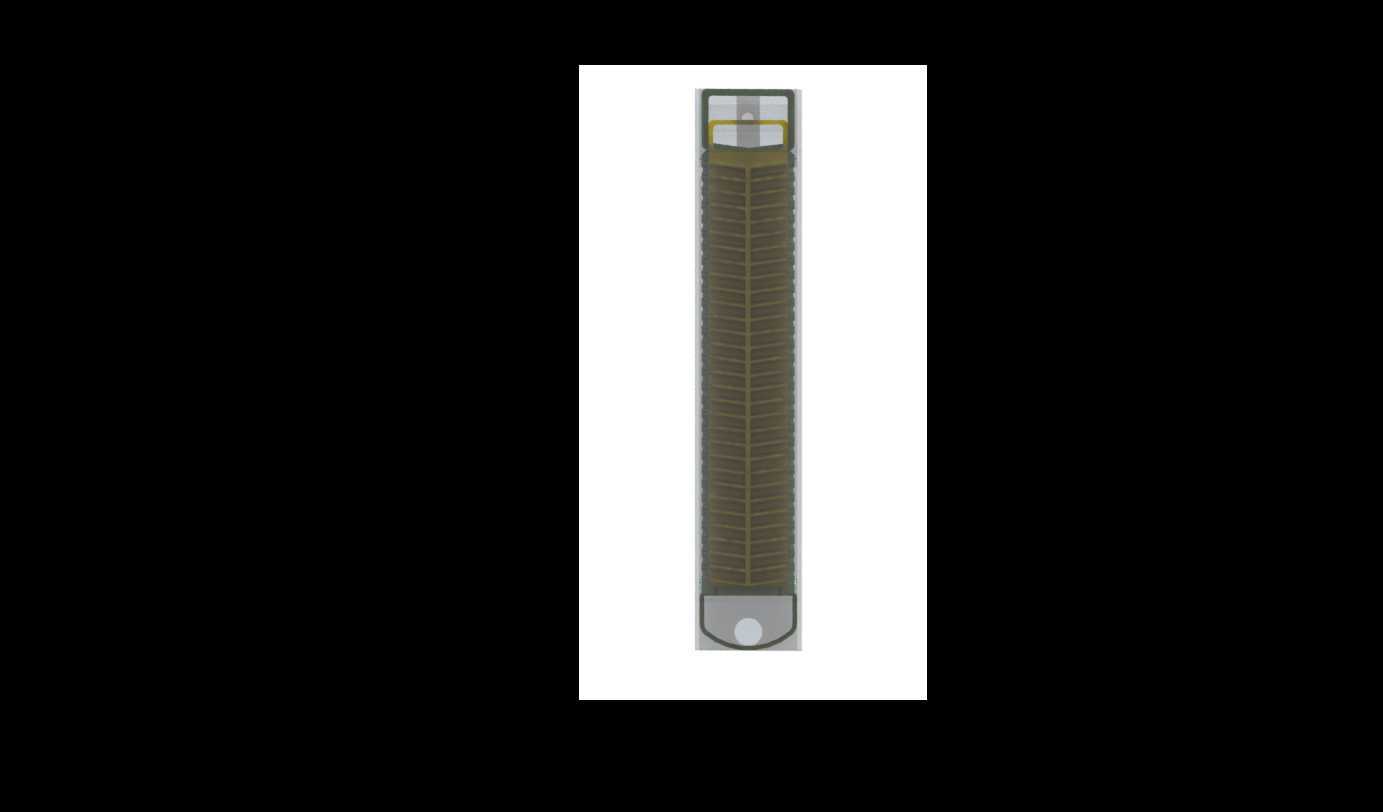

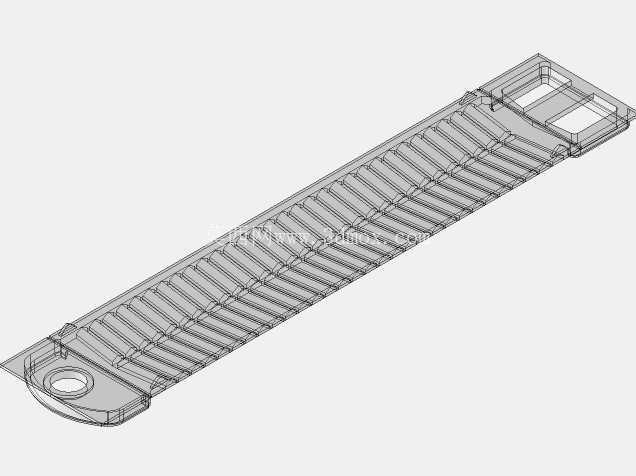

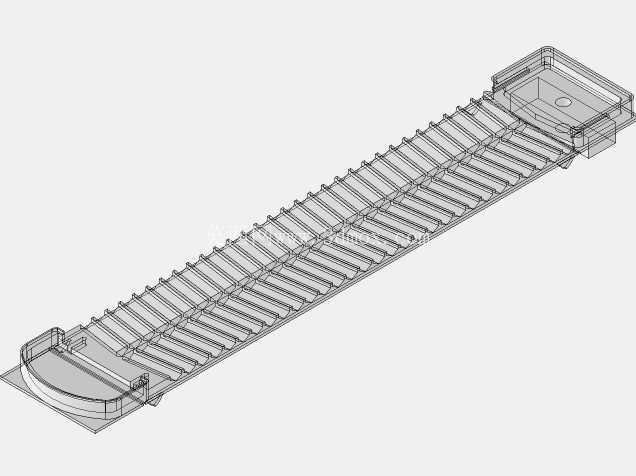

　　设计过程中针对蜂窝孔的尺寸做了多轮校核，孔道的轴向长度和孔径的比例控制在合理区间，既保证足够的通风面积，也避免孔道过长导致气流压损过大，同时孔壁的厚度做了均匀化处理，所有蜂窝孔的壁厚保持一致，不管是采用注塑加工还是3D打印试制，都不会出现局部缩痕或者打印翘曲的问题，成型后的结构件平面度能够控制在装机要求的公差范围内。扎带的锁止结构做了防松脱设计，锁止舌的倾斜角度经过反复调整，既保证穿入时的顺畅度，也能在长期受拉力的情况下不会出现滑牙松脱，扎带尾部做了拔模斜度处理，穿过蜂窝孔的时候不会卡顿，手持端的挂孔设计既可以作为扎带拉紧时的受力点，也可以在需要拆卸时用工具穿过挂孔撬动锁止舌，实现无损拆卸重复利用，不会像一次性扎带那样剪断后产生废弃碎屑掉落在设备内部。

　　从安装边界来看，主体蜂巢组件的外轮廓尺寸适配标准通讯机柜的1U安装位预留空间，厚度方向不会和前后侧的板卡、风扇组件产生干涉，框体侧边的让位槽刚好避开机柜内部的加强筋位置，安装后组件表面和机柜内壁保持齐平，不会突出安装面影响其他部件的装配。在实际应用场景中，这类蜂巢结构除了通讯设备领域，也可以拓展用到电子设备的防尘通风口、小型机柜的进风过滤支架位置，只需要调整整体外轮廓尺寸就能适配不同的安装空间，蜂窝结构本身的多孔特性也方便后续贴附防尘滤棉，滤棉可以通过配套的扎带直接固定在蜂巢组件表面，更换滤棉时只需要解开扎带即可，不需要额外设计滤棉压框。结构建模过程中所有的配合面都做了公差预留，卡扣位的配合间隙控制在合理范围，既不会因为间隙过大出现安装松动，也不会因为间隙过小导致装配卡滞，所有的棱角位置都做了R0.5以上的圆角处理，避免应力集中导致结构件在受外力冲击时出现开裂，扎带的弯折位置做了减薄处理，保证绑扎时的柔韧性，不会因为反复弯折出现断裂。
