做结构设计的同行大多有过这类练习经历:拿到一个曲面镂空件的参考图,先拆解它的成型逻辑,再一步步把曲面、壁厚、嵌边这些细节做出来,这个带蓝色嵌边的锥状镂空件就是很典型的曲面建模练习载体,也能对应不少小型设备上的护罩、导向套类零件的设计思路。先从实际应用场景说,这类锥状带镂空的结构,常出现在小型流体管路的末端导向件、手持设备的握持防护套、轻工设备上的物料导流罩位置,锥面的大端一般作为安装固定端,小端用来对接管路或者穿出操作杆件,镂空的位置一方面是减重,另一方面是方便观察内部构件的运行状态,也能给内部运动件留出避让空间,避免结构干涉。

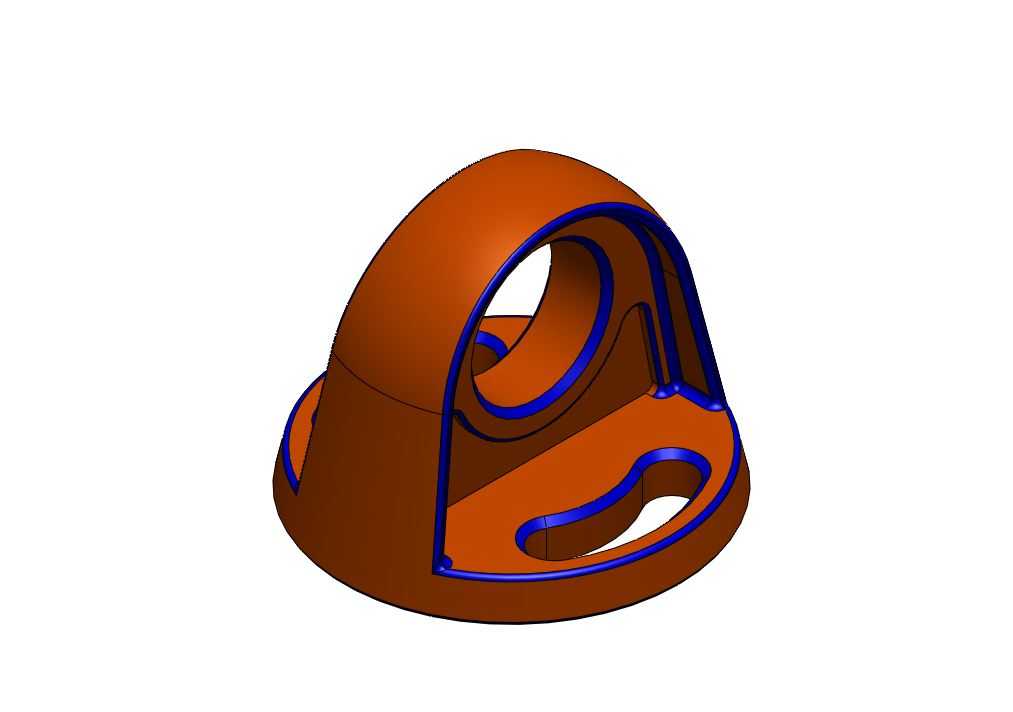

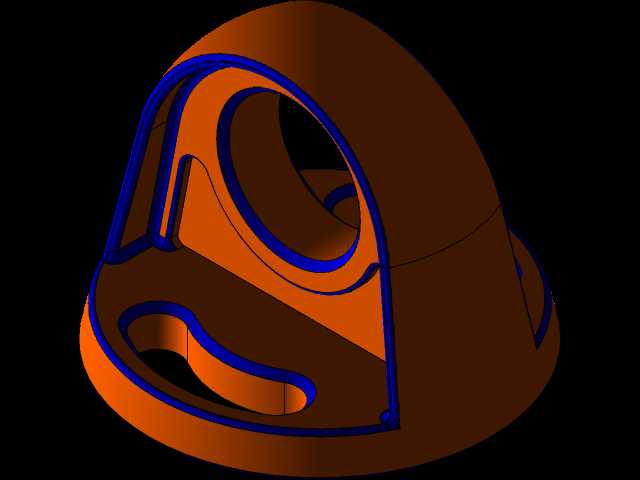

从功能特性来看,这个零件的主体是棕褐色的壳体部分,做了均匀的壁厚处理,曲面过渡全程保持G2连续,没有尖锐的棱角,避免应力集中,边缘的蓝色嵌边是嵌在壳体边缘的凹槽里的,一方面是做边缘的防护,避免壳体磕碰的时候出现崩边,另一方面如果是用在手持场景,蓝色的软质嵌边能提升握持的摩擦力,也能起到标识作用,区分安装的对位方向。三个镂空区域的位置不是随便开的,大端的两个镂空孔对应安装位的固定卡扣对位,侧面的长圆形镂空是操作观察窗,能看到内部杆件的移动位置,小端的环形镂空是穿出轴类零件的避让位,每个开孔的边缘都做了圆角处理,不会割伤装配人员的手,也能减少开孔位置的应力集中。

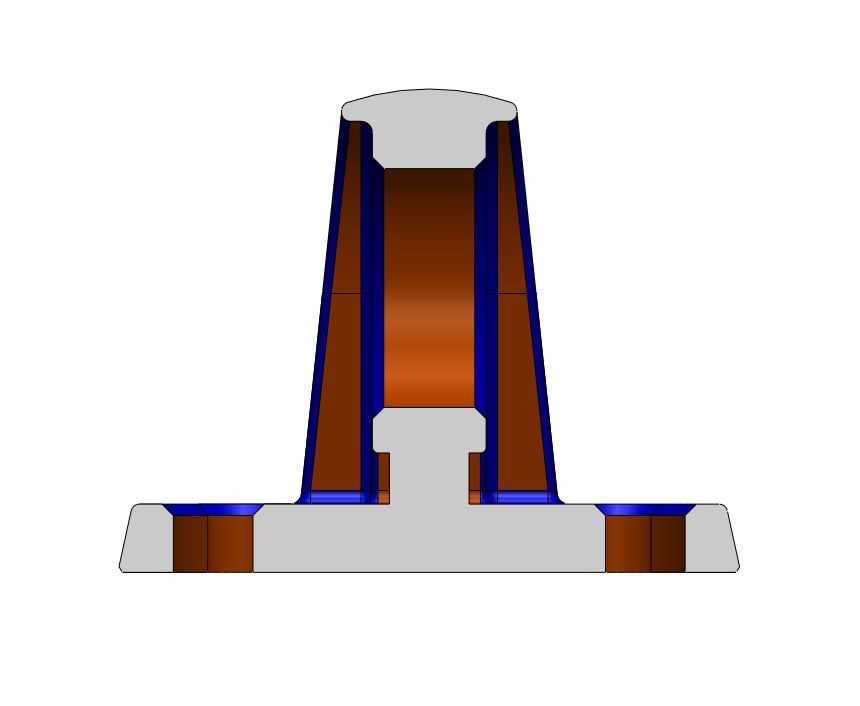

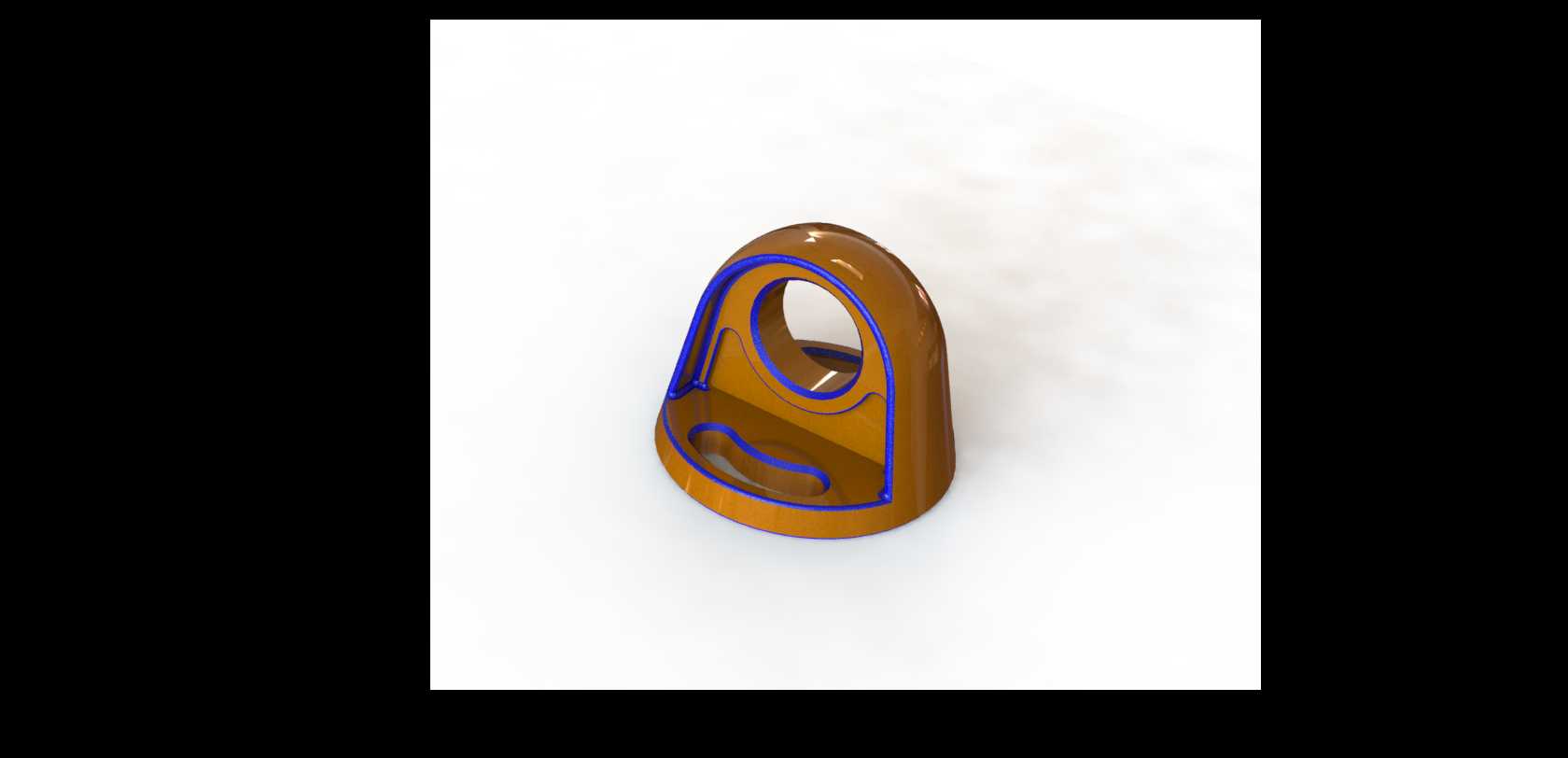

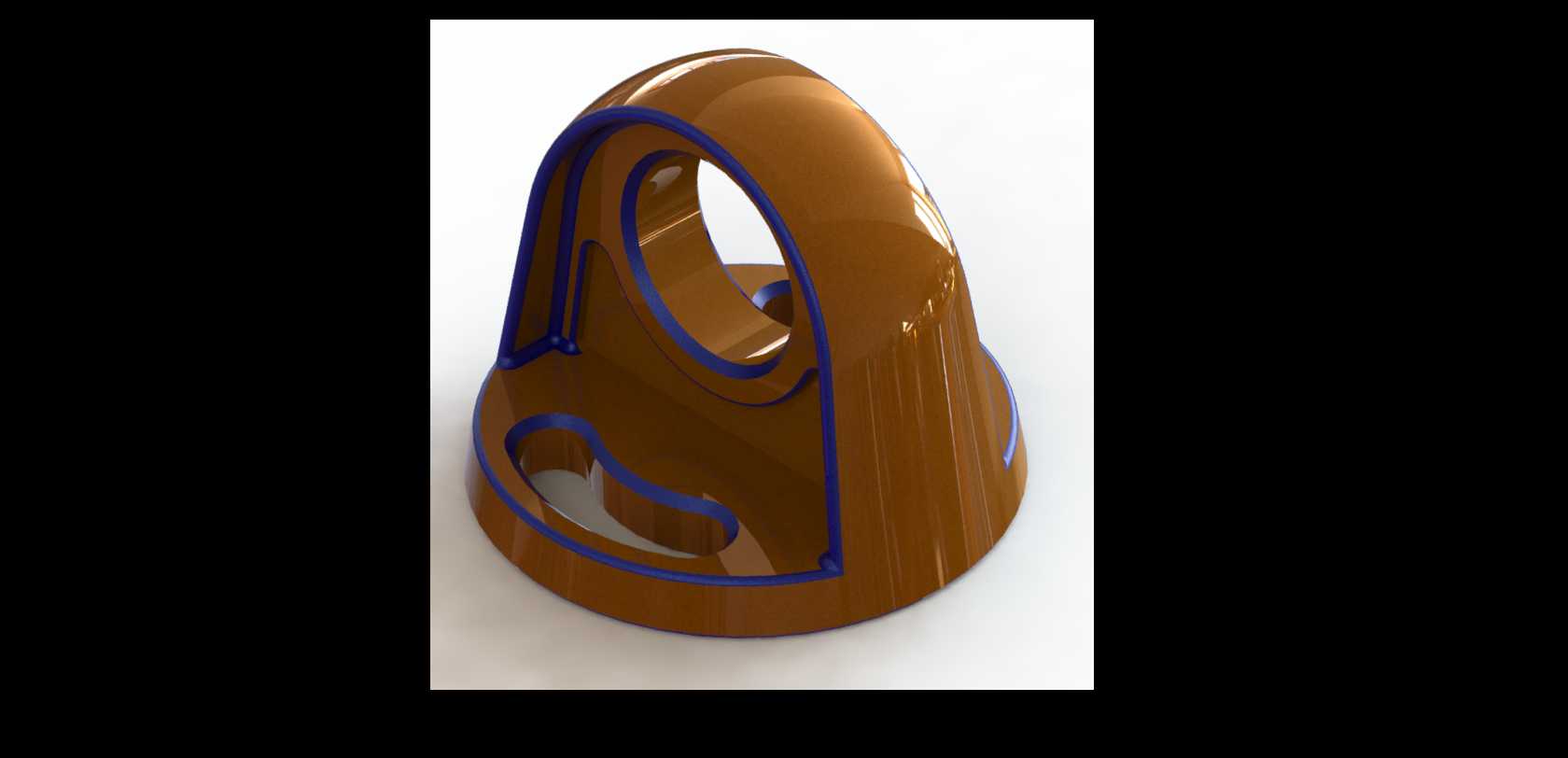

说下设计思路,做这个模型的时候第一步是先画中心的基准轴线,确定大端和小端的直径差,锥面的拔模角度控制在7度左右,这个角度既方便注塑或者3D打印的时候脱模,也能保证锥面和对接件的配合紧密度。然后画侧面的轮廓引导线,用放样命令做出主体的锥状曲面,抽壳的时候保留3mm的均匀壁厚,这个壁厚对于ABS或者尼龙材质的零件来说,强度足够应对日常的磕碰,也不会因为壁厚过大导致注塑的时候出现缩痕。接下来做边缘的嵌边槽,在壳体的所有外边缘偏移2mm的宽度,做出1.5mm深的凹槽,用来嵌装蓝色的软胶条,嵌边的截面是半圆形,装配之后软胶条高出壳体表面0.5mm,刚好起到缓冲防护的作用。然后处理镂空区域,先在对应的基准面上绘制各个镂空的轮廓草图,投影到锥面上之后做切除,切除的时候给每个开孔边缘做1mm的圆角,避免应力集中。最后做外观的分色处理,主体壳体赋予棕褐色的亮面塑料材质,嵌边部分赋予蓝色的哑光软胶材质,渲染的时候调整好环境光,把曲面的光泽过渡表现出来,就能看到图里的展示效果。

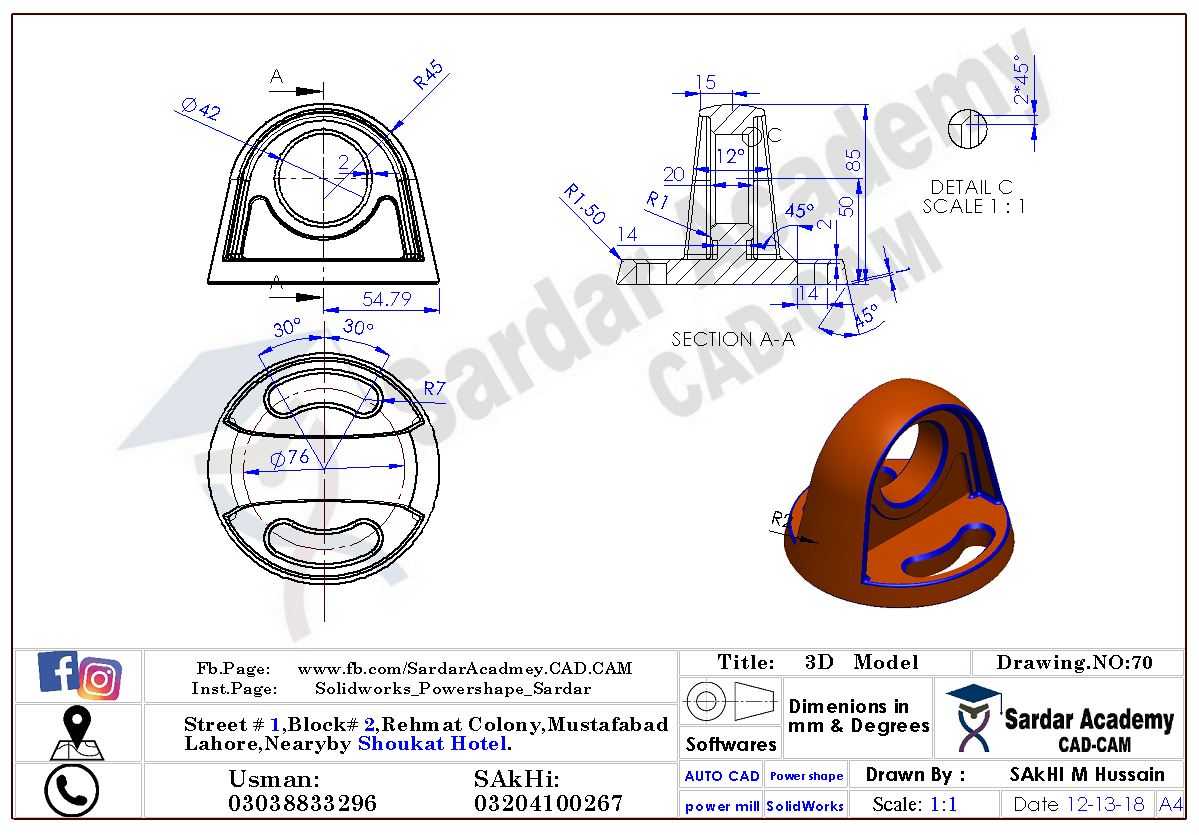

再讲外形尺寸和安装边界,这个零件的总高度大概是大端直径的1.2倍,小端直径是大端直径的0.4倍,整体的外轮廓没有突出的凸台,所有结构都在锥面的回转范围内,安装的时候大端的端面作为安装基准面,贴在设备的安装板上,通过大端镂空位置的卡扣或者螺丝固定,不需要额外的安装支架,节省安装空间。安装的时候要注意,侧面的长镂空位置要对准内部构件的观察方向,小端的环形镂空要和穿出的杆件保持0.8mm的间隙,避免杆件运动的时候和壳体发生摩擦。如果是用在流体导流的场景,锥面的内壁要做抛光处理,减少流体的阻力,镂空的位置可以加装透明的亚克力挡板,既保留观察功能,也能避免流体从镂空位置溅出。做建模练习的时候,这个零件能很好地训练曲面放样、投影切除、抽壳、圆角处理这些常用的建模命令,也能理解结构件设计里的壁厚控制、应力规避、安装对位这些实际工程要点,不是那种只追求外观的花架子模型,每个结构细节都对应实际的功能需求。
