可移动汽车挡风玻璃装配定位工装

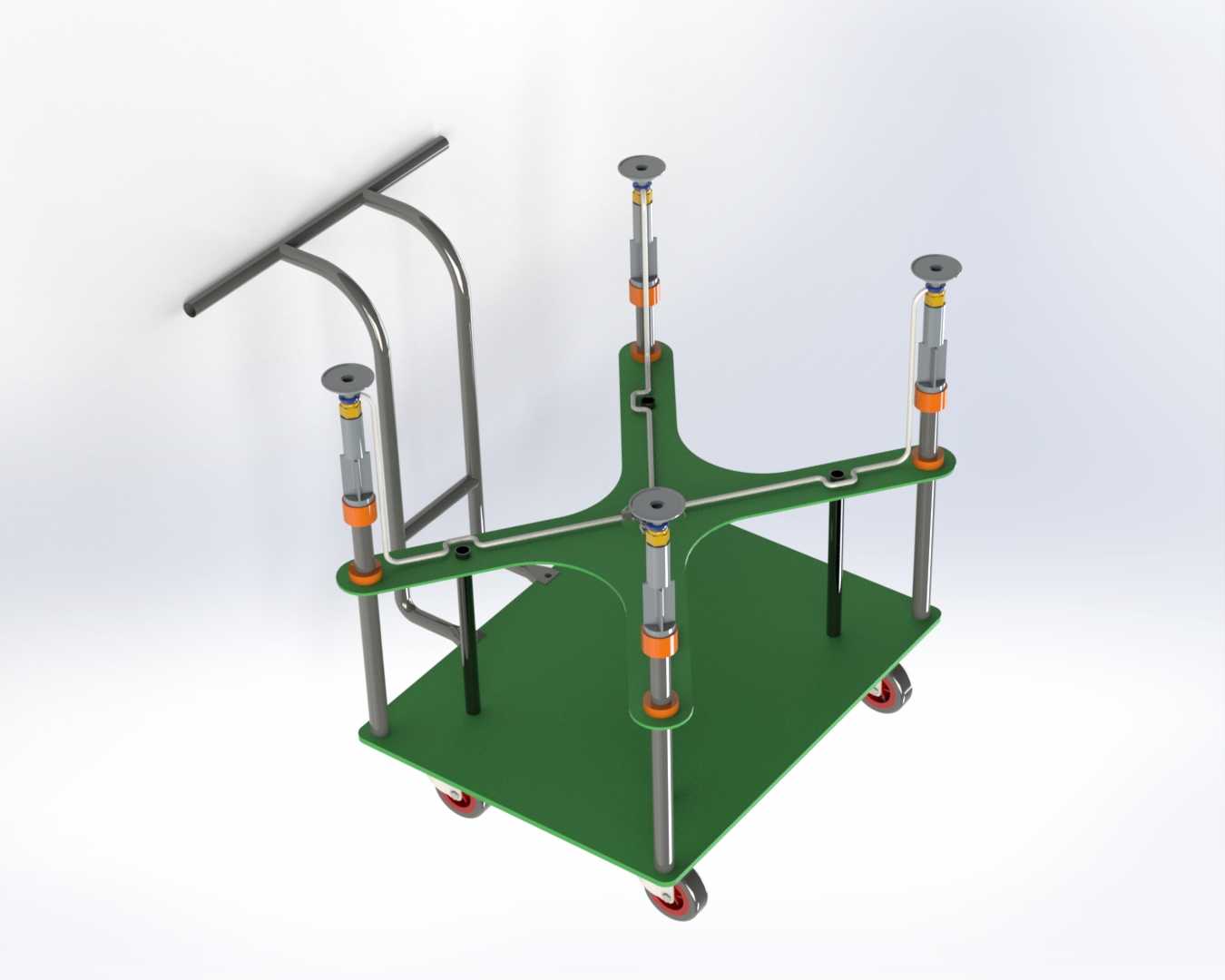

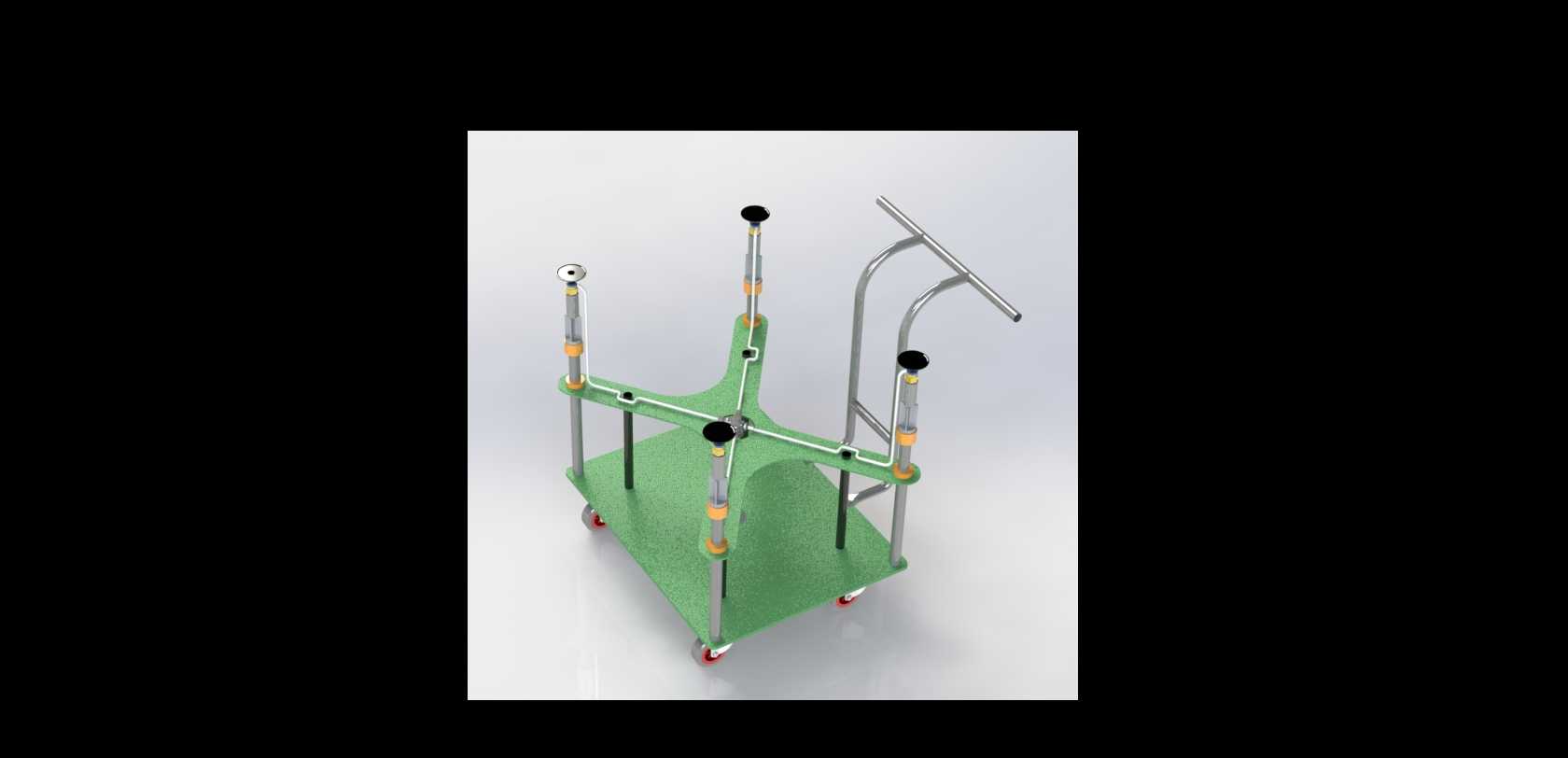

　　在汽车整车及零部件装配环节，挡风玻璃的预装定位一直是影响总装节拍与装配精度的关键工序，传统作业中多采用固定台架配合人工托举对位，不仅作业强度大，还容易因对位偏差导致玻璃胶涂布不均、安装间隙超差，甚至出现玻璃磕碰划伤的报废问题。这款可移动的挡风玻璃固定装置，正是针对总装车间预装工位、售后维修换玻璃场景的实际需求设计，整套结构以带脚轮的方形绿色工装底板作为承载基础，底板采用硬质绝缘板材加工，边缘做圆角钝化处理，避免作业过程中剐蹭玻璃边缘或划伤操作人员。底板上方设置五组可独立调节高度的支撑立柱，每根立柱顶端配置柔性缓冲支撑头，支撑头采用软质耐磨材质，接触玻璃表面时不会产生硬接触压痕，立柱中部设置快锁调节结构，

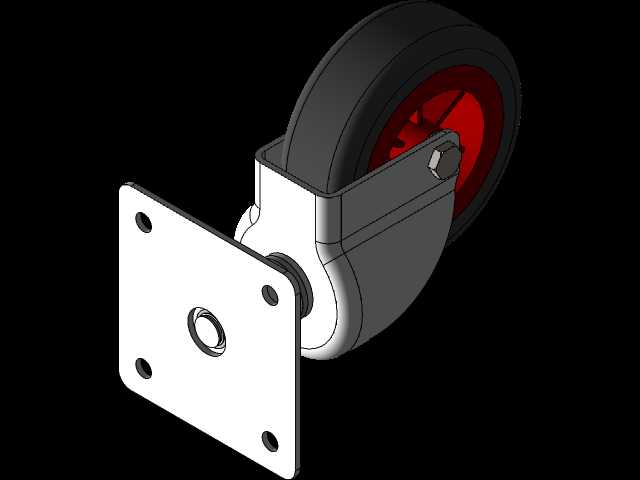

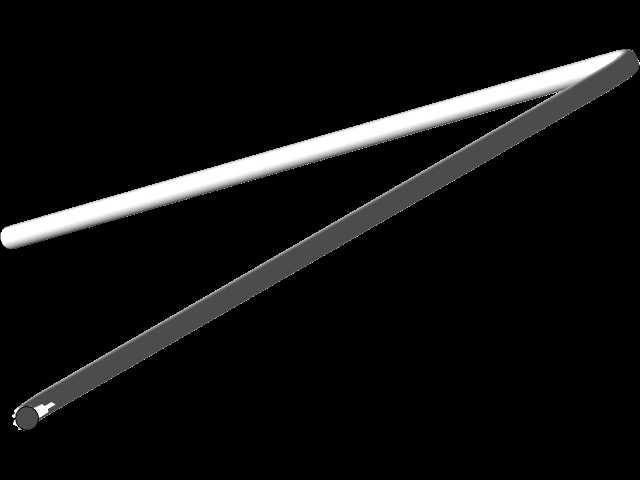

　　可根据不同车型挡风玻璃的曲面弧度，单独调整每根支撑柱的伸出高度，让支撑点位完全贴合玻璃的下沿曲面，保证玻璃放置后受力均匀，不会出现局部应力集中导致的玻璃碎裂问题。工装后侧设置带弯折弧度的推拉扶手，扶手采用圆管弯制焊接而成，高度符合人体工程学作业范围，操作人员推移工装时无需过度弯腰，可轻松在车间不同工位之间转运，底板底部配置四个带刹车的万向脚轮，移动时脚轮转动顺畅无卡滞，到达指定作业位置后踩下刹车即可锁定工装位置，避免装配作业过程中工装移位影响对位精度。支撑立柱之间的底板上预留了多组安装孔位，可根据不同车型的玻璃轮廓尺寸，调整立柱的安装位置，适配三厢轿车、SUV、MPV等多种车型的前挡风、后挡风玻璃定位需求，

　　无需针对单一车型单独制作专用工装，大幅降低了工装制作成本与工位存放空间。整套工装的结构设计充分考虑了车间作业的实际工况，所有金属结构件表面都做了防锈喷塑处理，长期在车间多尘、存在少量油污的环境下使用也不会出现锈蚀掉漆问题，调节部位的锁紧结构采用大尺寸旋钮设计，操作人员佩戴劳保手套也可轻松完成松紧调节，无需额外使用扳手等辅助工具。在实际装配作业时，可先将待安装的挡风玻璃平稳放置在调整好高度的支撑柱上，完成玻璃清洁、底涂涂布、玻璃胶打胶等前置工序，再直接推移工装到车身对应的安装位置，配合辅助吸盘即可快速完成玻璃的对位安装，相比传统的人工托举作业模式，不仅能将单块玻璃的预装对位时间缩短近四成，还能有效降低人工托举过程中玻璃滑落、

　　磕碰的风险，同时支撑点位的统一高度基准，也能保证每块玻璃安装后的间隙面差一致性，减少后续调整返修的工作量。工装底板上还预留了附件放置区域，可临时放置底涂剂、胶嘴、清洁抹布等作业辅料，作业过程中无需额外配置辅料小推车，进一步精简了工位的作业装备配置，扶手下方的横置杆位还可临时悬挂吸盘等作业工具，拿取十分便利。整套结构没有复杂的传动或电控部件，日常维护仅需定期检查脚轮转动顺滑度、支撑头磨损情况即可，维护成本极低，非常适合整车制造总装车间、汽车售后维修服务站点的挡风玻璃装配作业使用，也可适配玻璃生产厂家的成品玻璃周转转运环节，避免转运过程中玻璃之间的相互磕碰。
