凸轮弹簧从动件传动机构结构设计

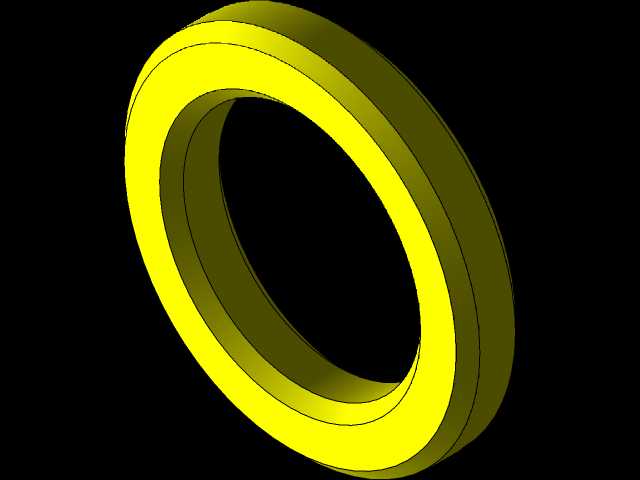

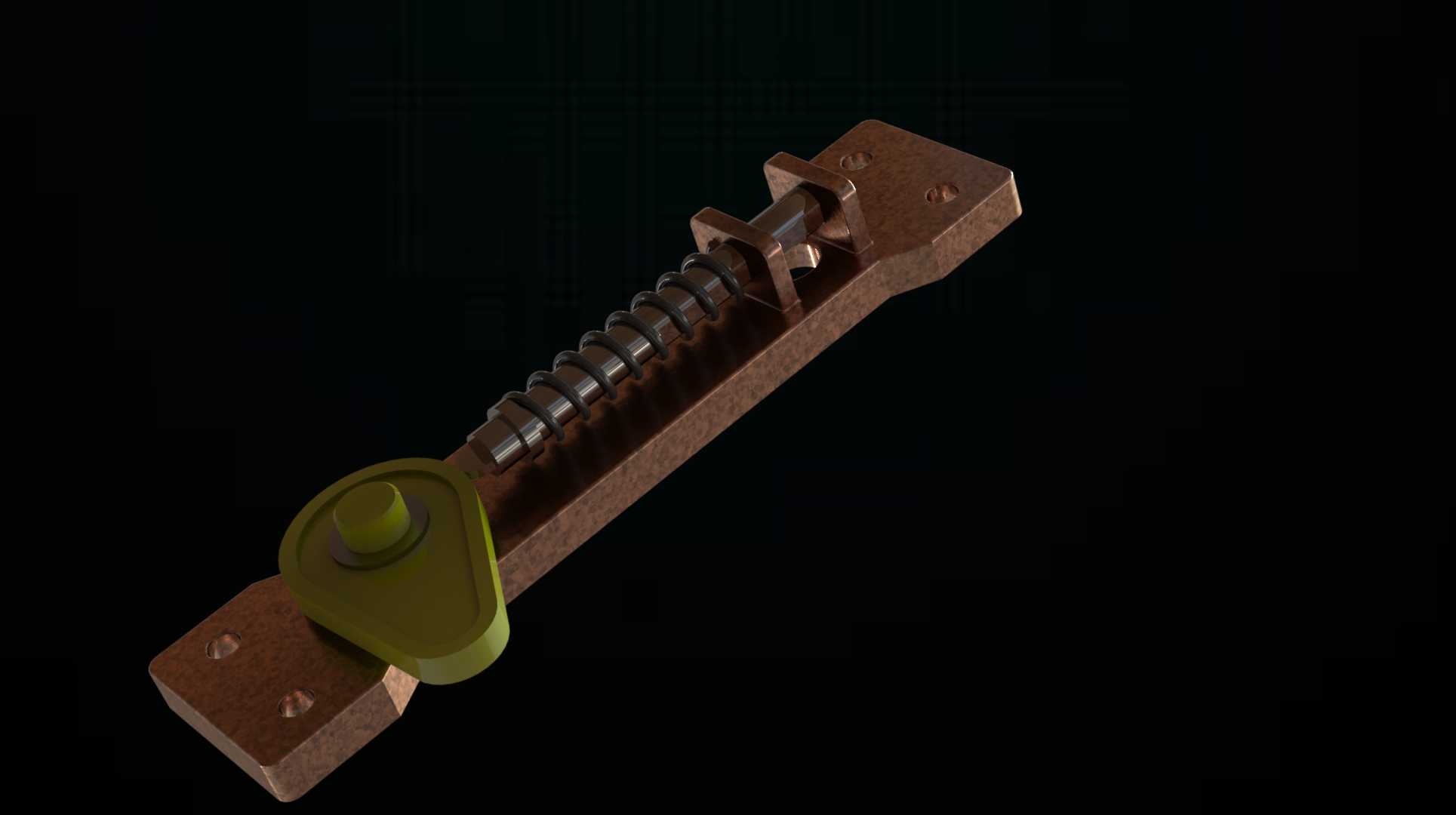

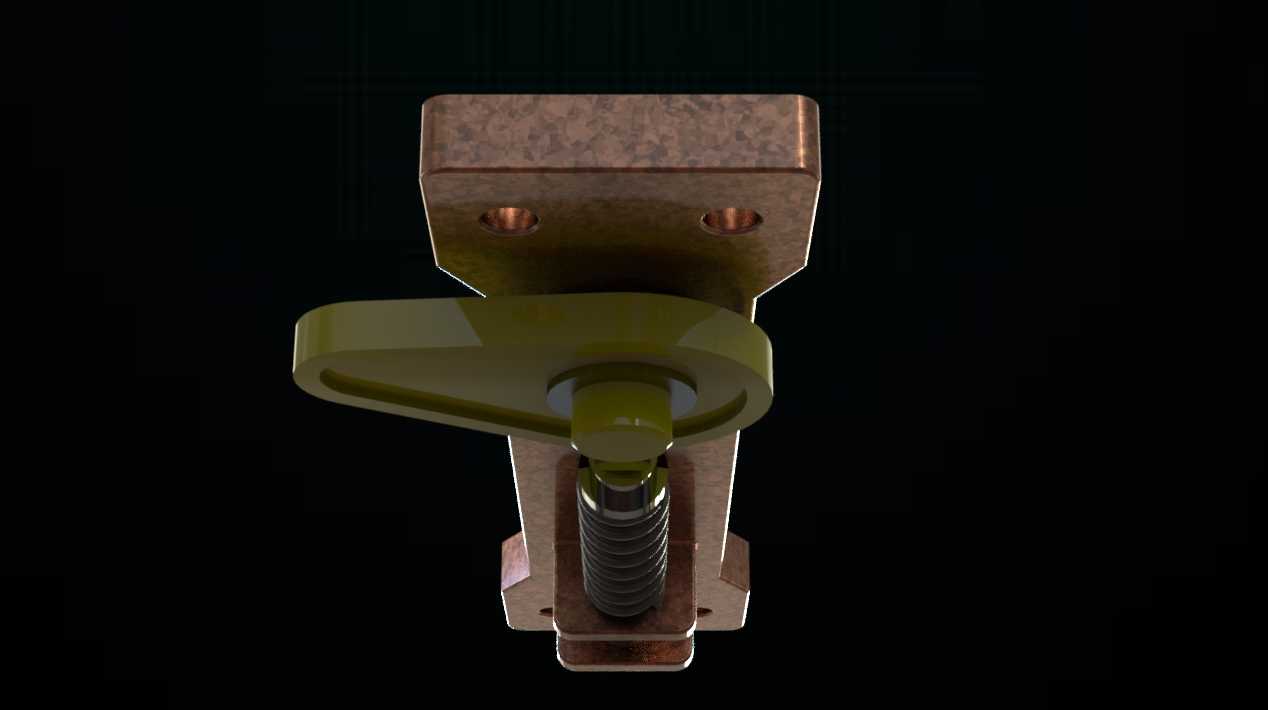

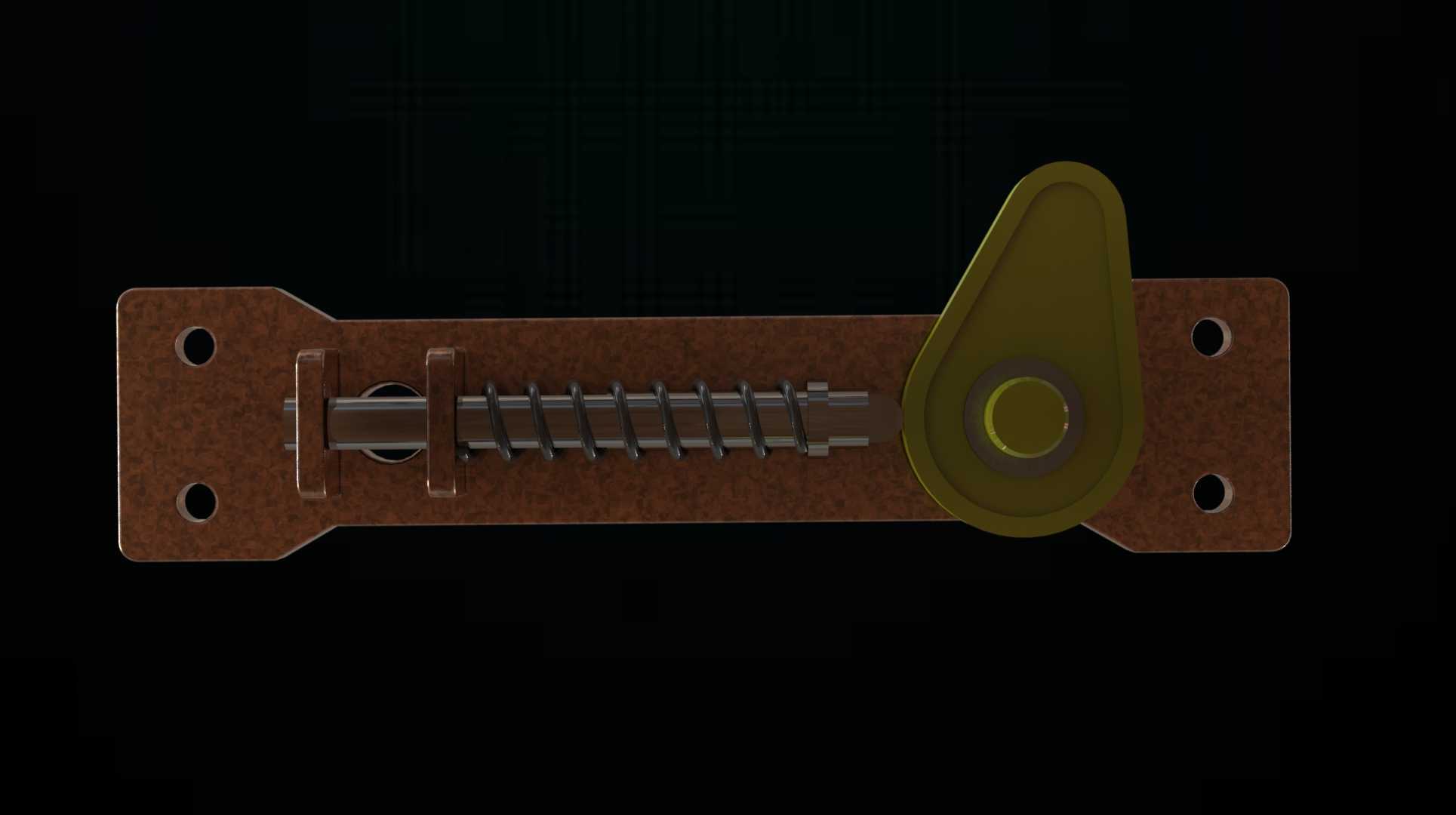

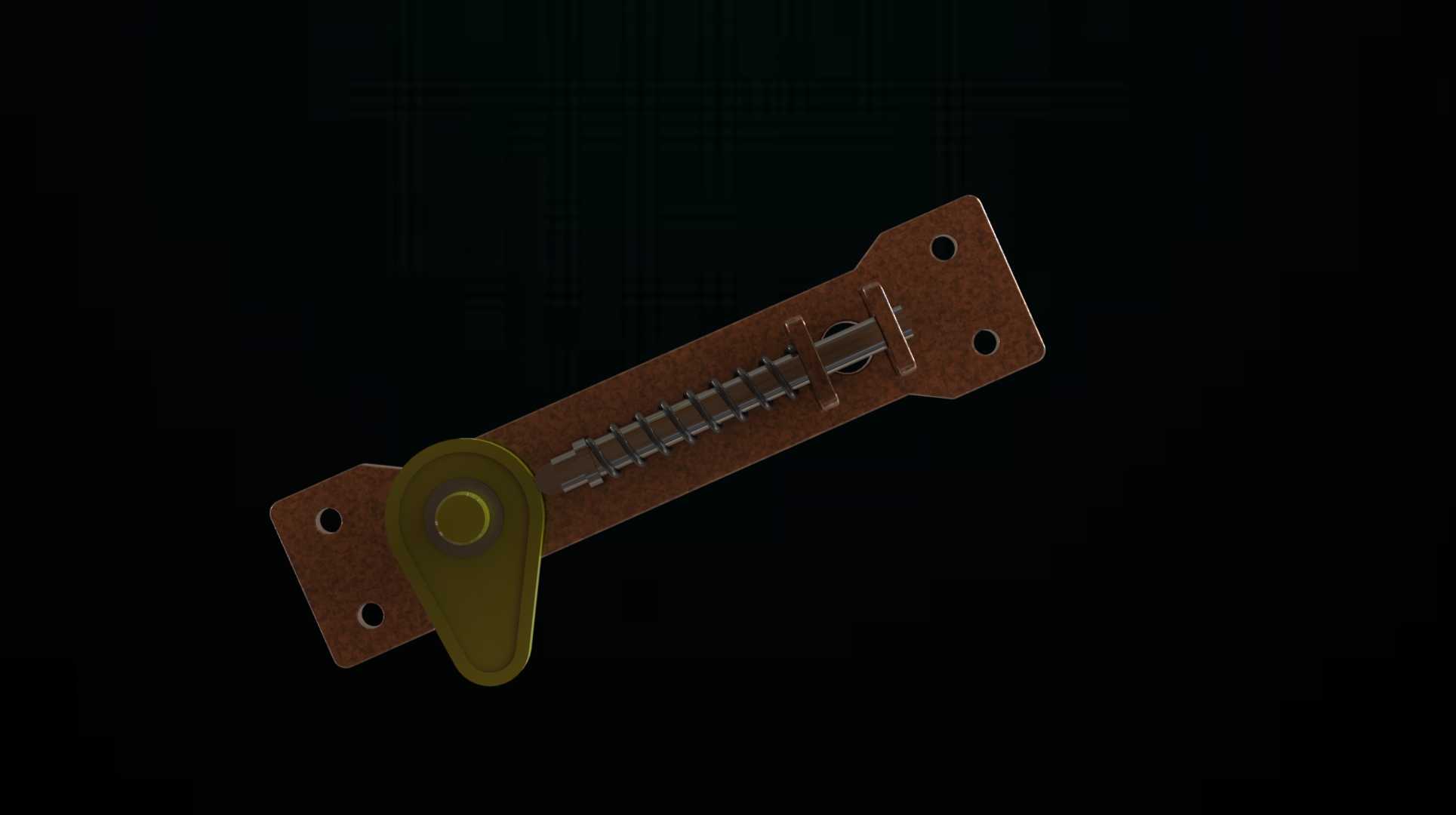

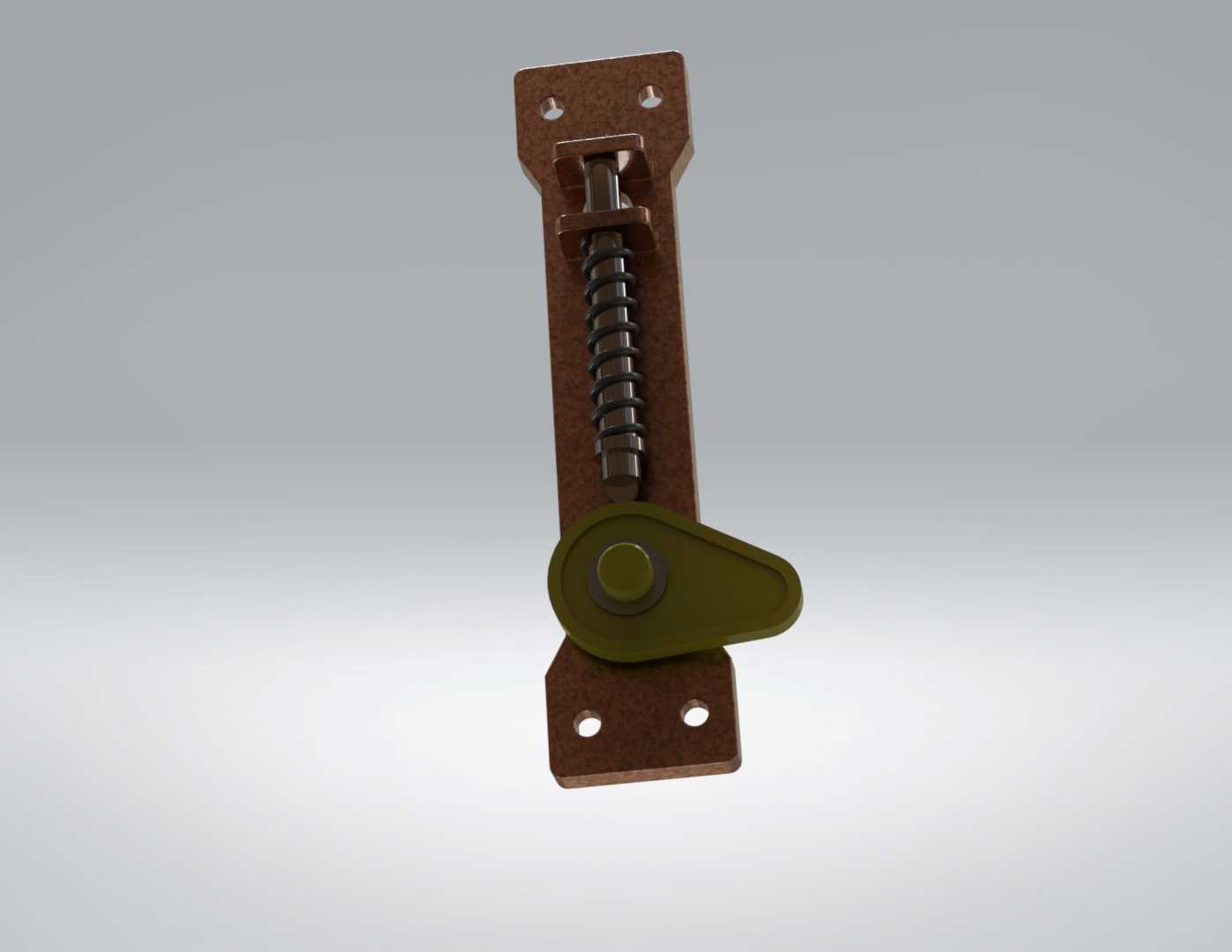

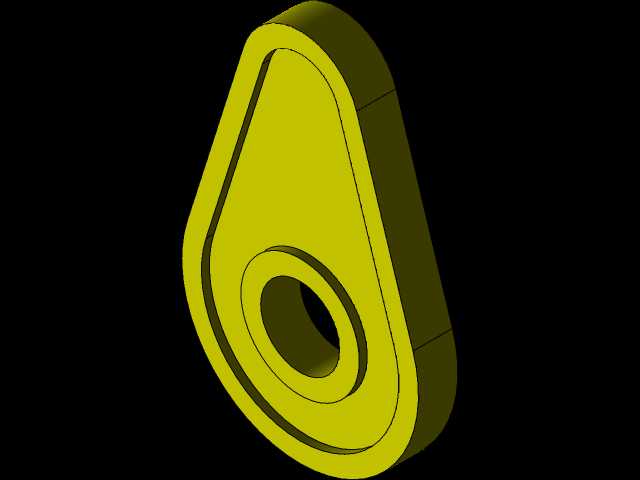

　　这套凸轮弹簧从动件机构，是自动化进给、行程触发类工位里极为常见的动力转换单元，核心作用是把凸轮轴的连续回转运动，转化为从动件的直线往复位移，在轻工包装、电子元件分选、小型工装送料的工位上应用极广，很多需要固定行程往复推送、定节拍触发的动作，都能看到这类结构的变体。从结构组成来看，整套机构集成在一体化的长条型安装基座上，基座两端预留了沉头安装孔，可直接通过螺栓固定在设备安装面板上，安装时不需要额外加工复杂的定位槽，基座本身的加工平面就可以作为整个机构的装配基准，能有效减少装配累积误差。凸轮部分采用偏心盘式结构，和输入轴做同轴固定，轴端设置了轴向限位台阶，避免凸轮回转时出现轴向窜动，凸轮的轮廓曲线根据从动件的运动行程做了对应设计，

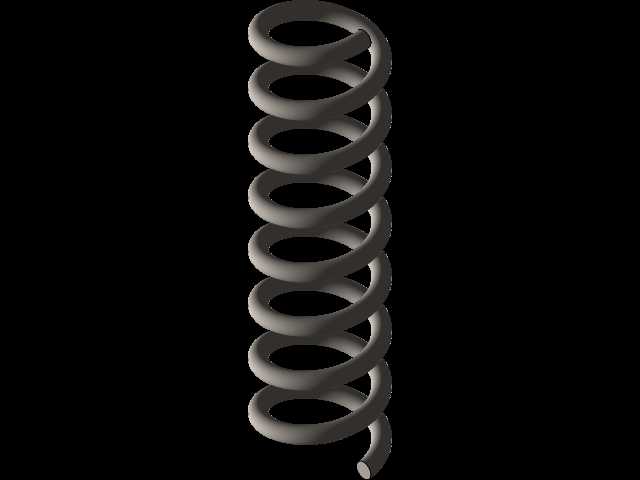

　　推程段轮廓平滑过渡，不会出现刚性冲击，回程段则依靠压缩弹簧提供复位力，不需要额外设计回程凸轮轮廓，大幅简化了加工难度。从动件部分采用滑块式结构，和基座上的导向槽做间隙配合，导向槽的长度覆盖了从动件的全行程范围，保证从动件往复运动时不会出现偏摆卡滞，弹簧套在从动件的导向杆上，一端抵在从动件的滑块端面，另一端抵在基座端部的定位挡块上，预压缩量可以通过端部挡块的固定位置做微调，以此调整从动件对凸轮轮廓的贴合力，避免高速回转时从动件和凸轮表面脱离出现跳齿、动作失准的问题。实际应用中，这类机构的输入转速通常不会太高，一般适配每分钟30到120次往复动作的工位，比如小型零件的排序送料、检测工位的工件顶出、标签粘贴工位的压合动作，

　　都可以直接套用这类结构，不需要做复杂的动力学计算，只需要根据需要的行程调整凸轮的偏心距，根据需要的复位力选配对应刚度的压缩弹簧即可。设计这套结构的时候，首先要确定的是从动件的工作行程，以此反推凸轮的偏心距，凸轮的基圆直径不能过小，否则会导致凸轮和从动件接触点的压力角过大，增大传动阻力，甚至出现自锁；其次要核算弹簧的最大压缩量，保证从动件到达最远行程时，弹簧的压缩量不会超过材料的弹性极限，避免长期工作后弹簧出现塑性变形失效；导向槽和从动滑块的配合间隙要控制在合理范围，间隙过小会增大滑动阻力，容易因为加工碎屑、灰尘堆积出现卡滞，间隙过大则会导致从动件运动时出现偏摆，影响动作精度。安装边界方面，整套机构的外形呈长条状，宽度方向尺寸紧凑，

　　安装时只需要预留出凸轮输入轴的外接动力空间，以及从动件前端的动作执行空间即可，不需要在侧面预留多余的操作空间，很适合在排布紧凑的多工位自动化设备里安装使用，多个相同的机构可以并排安装在同一块安装板上，由同一根输入轴驱动，实现多工位同步往复动作，大幅简化设备的动力传动链路。和齿轮齿条、曲柄滑块这类同功能的直线往复机构相比，这套凸轮弹簧从动件结构的优势在于结构零件数量少，加工难度低，装配调整方便，运动行程完全由凸轮轮廓决定，动作可靠性高，不需要额外设置行程限位开关，只要输入轴持续回转，从动件就会按照固定的节拍做往复运动，长期运行的故障率极低，维护时只需要定期在凸轮和从动件的接触面、滑块和导向槽的配合面添加润滑脂，检查弹簧的预紧力是否正常即可。在做三维建模的时候，所有配合面都做了对应的公差预留，导向槽和滑块的配合选用基孔制间隙配合，凸轮和输入轴的配合选用过渡配合加键槽周向固定，弹簧的建模参数完全符合常规圆柱螺旋压缩弹簧的标准系列，实际加工时可以直接选用标准件，不需要定制，进一步降低整套机构的加工和采购成本。
