双孔铰接式连接支架结构设计

　　这类带双铰接孔的夹紧式连接支架，在轻工自动化输送线、小型包装设备的可调连杆机构里应用极广，日常做设备改型时经常会碰到类似的结构需求。从实际使用场景来看，它主要承担两个功能：大直径的带开口夹紧孔用来抱紧固定光轴类杆件，不需要额外加工轴上的键槽或者定位台阶，只要拧紧开口处的紧固件就能实现轴向上的位置锁止，调整位置时松开螺丝就能沿着光轴滑动，适配不同工位的间距调整需求；上方的小直径铰接孔用来和联动的连杆、摆臂做销轴连接，把动力端的摆动或者直线运动传递到执行端，常见于物料推送机构、挡料限位机构的铰接点位。

　　设计这个零件的时候，首先要考虑的是安装边界的适配性：大夹紧孔的内径要和常用的16mm、20mm等规格的标准光轴做公差配合，一般选H7的间隙配合，保证滑动顺畅的同时不会出现过大的径向晃动；开口槽的宽度控制在2-3mm，既保证夹紧时的形变余量，又不会因为槽宽过大导致夹紧时孔的圆度超差，抱紧力不足。上方的铰接孔内径要适配标准圆柱销，孔的两端做0.5mm的C角倒角，方便销轴装配，同时避免装配时刮伤销轴表面的镀层。

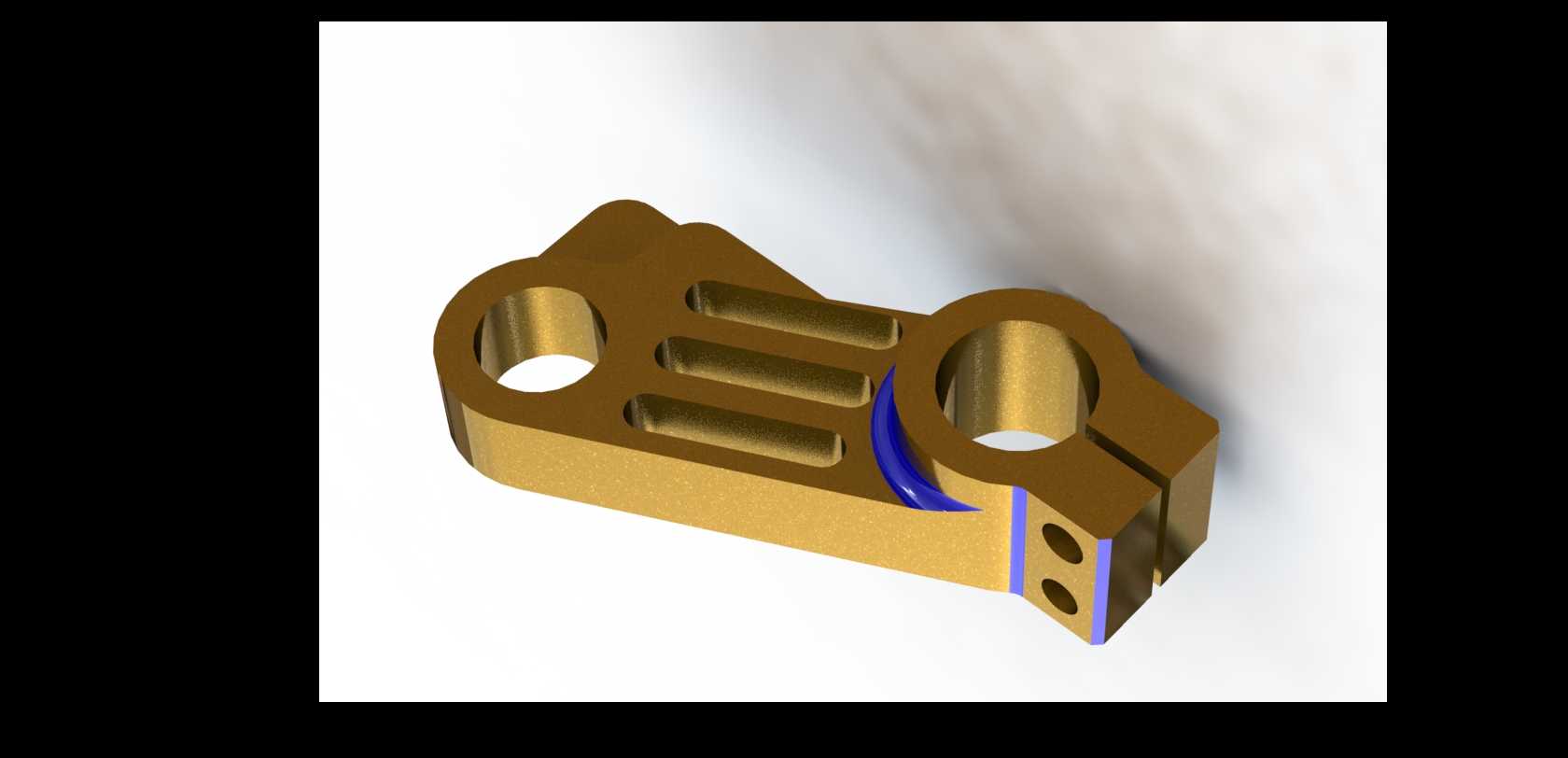

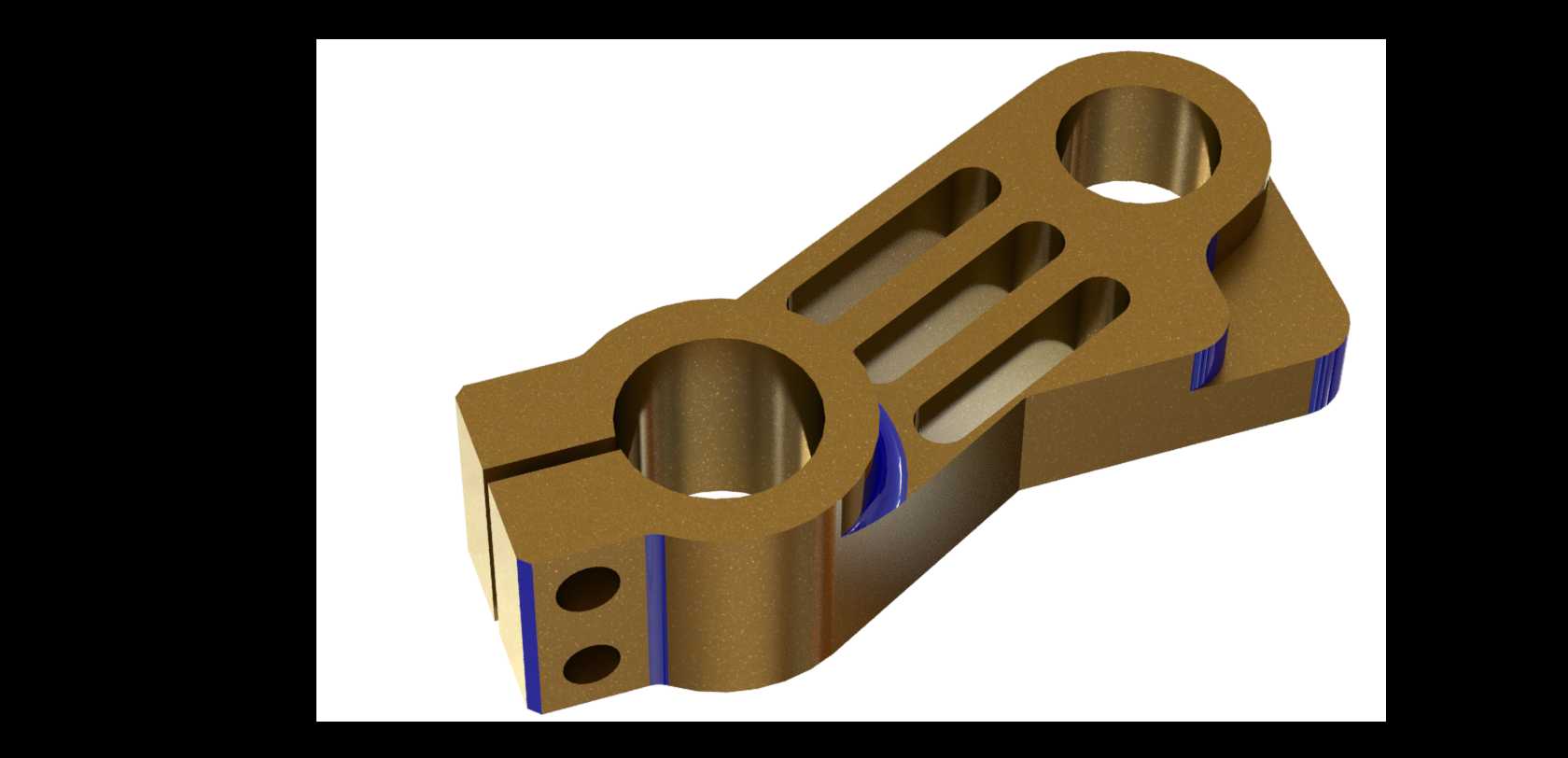

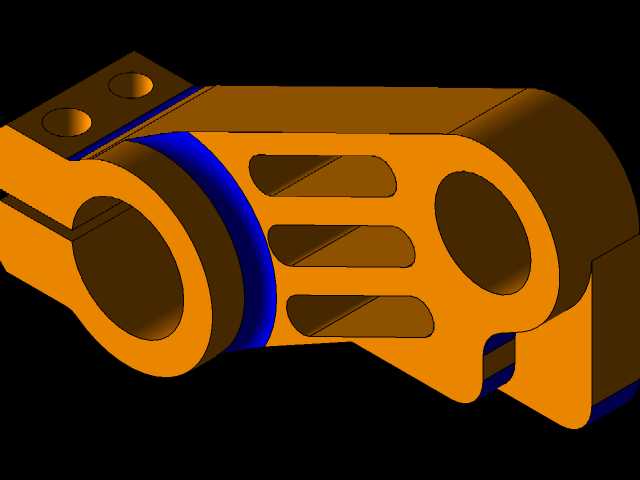

　　结构上做的三条平行镂空槽不是为了好看，是实打实的减重设计，这类支架如果用6061铝合金加工，实心结构的重量大概在180g左右，做了镂空之后重量能降到110g左右，对于高速摆动的连杆机构来说，每降低一点运动件的重量，就能减少不少驱动端的负载，降低机构运行时的惯性冲击，同时还能节省材料成本。侧面的两个小孔是辅助定位孔，当支架在光轴上调整到目标位置后，可以在这两个孔里拧入紧定螺钉，顶在光轴表面做二次防松，避免设备长时间运行产生的振动导致支架位置偏移，比单纯靠开口夹紧的可靠性高很多。

　　零件的壁厚设计也有讲究，夹紧孔的外圈壁厚不能太薄，否则夹紧时容易产生塑性形变，多次调整之后就会失去夹紧力，一般要保证壁厚不小于孔径的五分之一；铰接孔和夹紧孔之间的连接筋厚度要做等强度设计，过渡位置做R3的圆角，避免应力集中，因为机构摆动的时候这个位置承受的交变弯矩最大，如果是直角过渡很容易在长时间运行后出现疲劳裂纹。零件表面做本色阳极氧化处理，既能提高表面硬度耐磨，又能避免铝合金表面氧化发黑，适合车间多尘、有少量切削液飞溅的工况。

　　实际建模的时候要注意，开口槽的位置要正对两个孔的连线方向，这样夹紧的时候孔的形变是均匀的，不会出现抱紧后光轴被卡偏的情况；镂空槽的边缘要做0.3mm的倒角，去除加工后的锐边，避免装配时划伤操作人员。安装的时候要注意，夹紧螺丝的拧紧力矩要控制在合理范围，铝合金材质的话M4螺丝拧紧力矩控制在2.5N·m左右就足够，力矩过大容易导致开口处开裂。这类结构的通用性很强，只要调整两个孔的中心距、孔径参数，就能适配不同负载、不同安装空间的机构需求，是小型自动化设备里非常典型的连接支撑构件。
