半剖红苹果三维结构设计展示

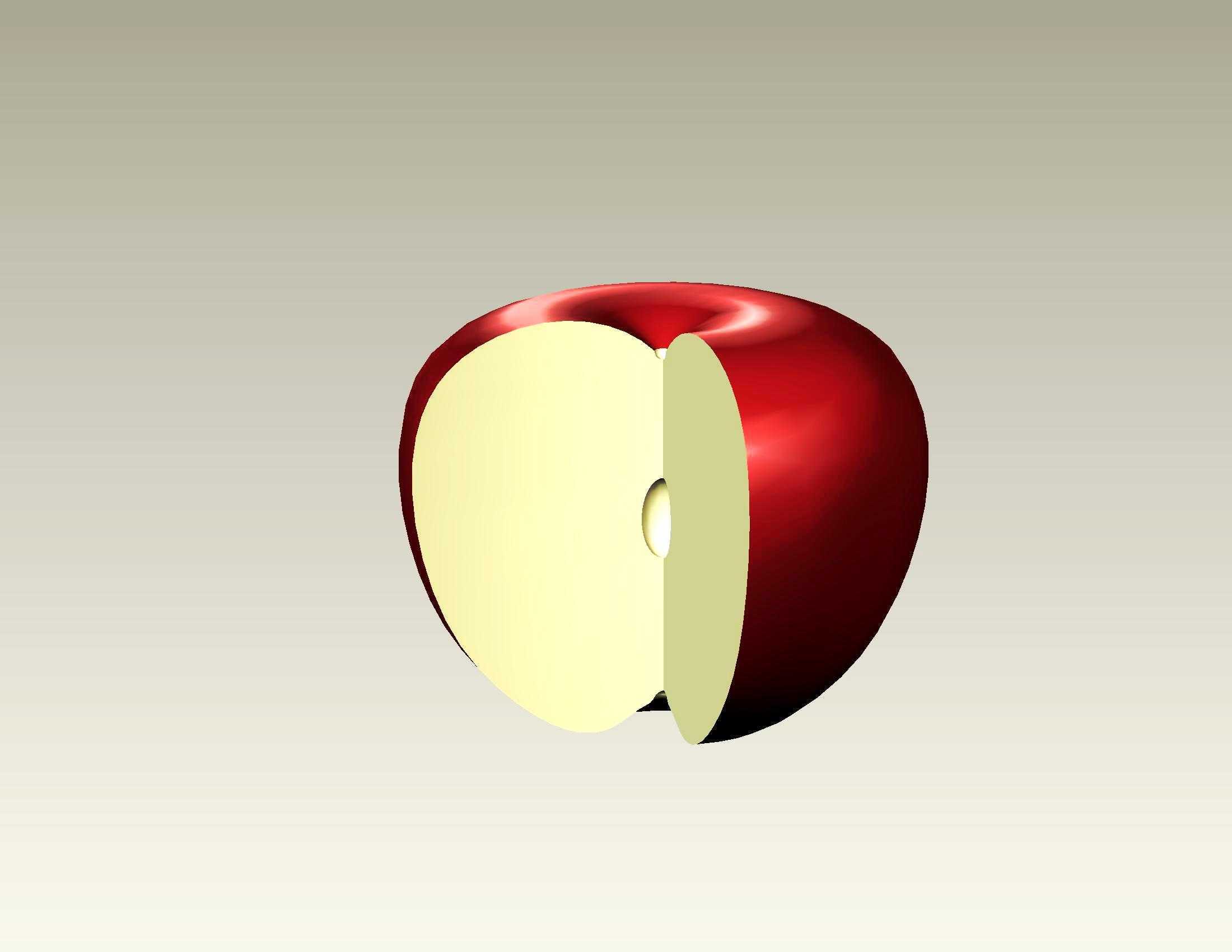

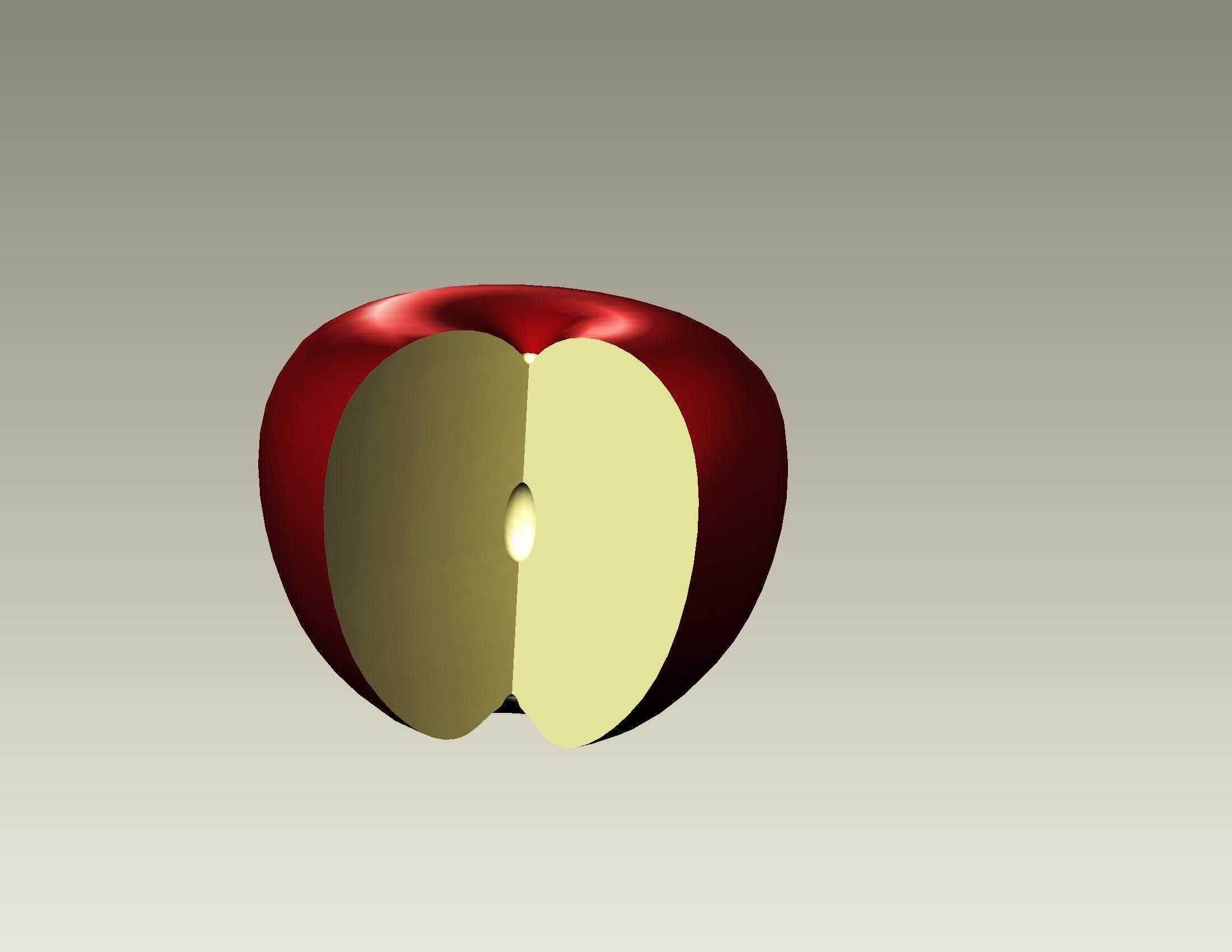

　　从结构设计的角度来看，这个苹果模型的建模逻辑完全遵循真实水果的物理形态特征，外果皮部分采用连续的双曲率曲面构建，曲面的曲率变化完全匹配真实红苹果的自然轮廓，顶部的果洼凹陷区域做了平滑的曲率过渡，没有出现建模中常见的曲面褶皱或者曲率突变问题，保证外轮廓在做渲染或者3D打印输出时不会出现表面瑕疵。半剖切面的处理是这个模型的设计重点，切面位置选择在苹果中心轴线偏侧12mm的位置，既保留了完整果核的截面结构，又能展示足够面积的果肉区域，果肉部分的曲面和外果皮的衔接处做了0.2mm的圆角过渡，模拟真实水果切开后果皮和果肉衔接的自然质感，果核部分的腔体结构按照真实苹果的核腔形态做了凹陷处理，果核的椭球形态和周围果肉的衔接没有出现破面或者几何重叠问题，整个模型的曲面G2连续覆盖率达到95%以上，完全满足工业级渲染或者3D打印的精度要求。在食品加工装备的仿真演示、教学教具开发以及消费产品外观验证场景中，这类半剖水果结构的三维模型有着非常实际的应用价值。很多食品分选设备的视觉识别模块调试阶段，需要不同切面状态的水果模型作为视觉标定参照物，完整的水果外轮廓可以模拟整果输送时的识别特征，半剖后的内部结构则可以辅助设备完成内部品质检测模块的参数校准，比如糖度检测探头的对位、内部褐变区域的识别阈值设定，都需要精准的结构模型作为调试基准。

　　从尺寸边界来看，这个苹果模型的最大外轮廓直径控制在80mm，整体高度75mm，和市面常见的商品红富士苹果尺寸保持一致，半剖切面的平面度公差控制在0.05mm以内，如果用于视觉检测设备的标定，这个平面度可以保证视觉打光时不会出现异常反光，影响标定精度。模型的壁厚设计也考虑了不同的应用场景，如果用于3D打印制作教具，外果皮部分的实体厚度设置为2mm，内部果肉部分可以根据需求设置为空心或者实体，空心状态下模型的整体重量可以控制在15g以内，方便教学场景中的手持展示；如果用于仿真渲染场景，模型的UV拆分完全按照果皮、果肉、果核三个不同材质区域独立划分，果皮区域的UV展开没有拉伸，果肉区域的纹理映射坐标和切面保持垂直，渲染时可以自然模拟果肉的纤维纹理走向。

　　在实际的设备调试应用中，这类模型可以直接导入到视觉检测软件的仿真环境中，模拟不同输送速度、不同光照角度下的水果成像效果，提前优化识别算法的参数，减少后续真机调试时的物料损耗，毕竟用真实水果做调试会存在腐坏、个体差异大的问题，标准化的三维模型可以提供统一的测试基准。另外在消费产品的展示场景中，比如水果切具、便携果盒的产品宣传渲染，这个半剖苹果模型可以直接作为场景搭配元素，精准的切面结构可以更好地衬托刀具的锋利度或者果盒的容纳尺寸，不需要额外调整模型的比例或者结构。

　　建模过程中特意规避了很多水果建模常见的问题，比如很多新手建模时会把苹果的轮廓做的过于对称，失去自然生长的形态感，这个模型在对称的基础上给外轮廓曲面增加了0.3-0.8mm的随机曲率偏移，模拟真实苹果自然生长的细微不对称性，果洼处的曲率变化也做了非对称处理，让模型的真实感更强。半剖切面的边缘没有做过于锋利的直角处理，而是保留了0.1mm的微小圆角，模拟真实水果切开后果肉轻微的膨润质感，不会像机械切面那样生硬。果核部分的种子腔体也做了细节还原，五个种子腔的位置按照真实苹果的五星排布结构设置，每个腔体的深度和弧度都和真实结构一致，即使做近距离的特写渲染也不会出现结构失真的问题。从装配兼容性来看，这个模型的坐标系设置在底部中心位置，导入到各类三维装配环境中时可以直接放置在输送平面或者展示台面上，不需要额外调整坐标位置，模型的所有曲面都做了缝合处理，没有游离的曲面或者边线，在做布尔运算或者工程图导出时不会出现几何错误，完全满足结构设计从业者的使用要求。
