剖分式滑动轴承座装配结构三维设计

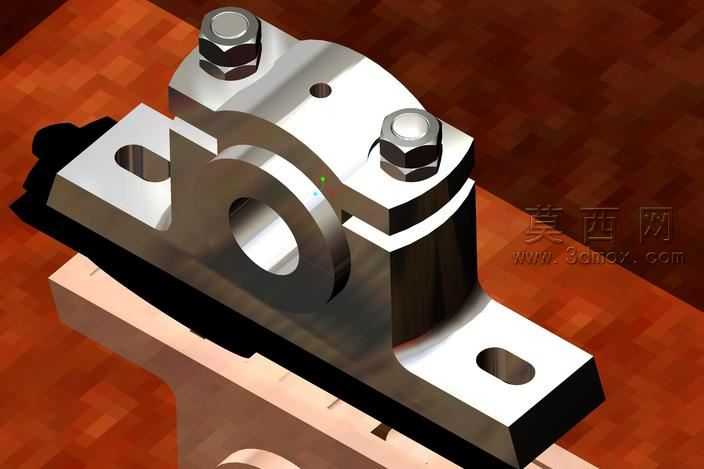

本作品为剖分式滑动轴承座的完整装配三维模型，建模过程严格遵循机械设计规范，从单个零件的特征构建到整体装配约束的添加均贴合实际生产加工逻辑。建模阶段首先完成底座基体的绘制，通过拉伸、切除特征构建出带安装长孔的底板结构，长孔的尺寸、位置公差参考通用轴承座安装标准设定，保证实际安装时的位置调节余量；随后构建轴承座上盖部分，通过旋转特征生成与轴瓦配合的半圆内孔，内孔表面粗糙度、同轴度要求在建模特征中预留标注基准，上下盖的结合面通过平面配合约束保证贴合精度，避免装配后出现错位间隙。紧固件部分采用标准六角头螺栓与螺母模型，螺栓的螺纹特征通过装饰螺纹线简化呈现，既保证模型视觉辨识度，又控制整体文件体量，螺栓与上下盖的安装孔采用同轴心、面重合约束，还原真实装配时的锁紧状态。渲染阶段为模型赋予金属材质，底座与上盖采用调质处理后的钢材质感，表面添加细微的磨砂纹理模拟实际机加工后的表面效果，螺栓螺母赋予镀锌钝化的金属光泽，区分不同零件的表面处理工艺；场景采用暖棕色渐变背景，搭配柔和的三点布光，主光从斜上方投射突出轴承座的立体轮廓，辅光弱化阴影区域的死黑，补光勾勒零件边缘的金属反光，清晰呈现各部分的结构层次。设计思路上，该轴承座采用剖分式结构，相较于整体式轴承座具备轴系拆装便捷、磨损后可通过调整垫片补偿间隙的优势，模型完整还原了上下盖、连接螺栓、安装底板的全部装配关系，可用于机械原理教学、装配工艺演示以及相关设备的配套选型参考，各零件间无干涉、约束完整，可直接生成爆炸视图展示装配顺序，也可导出工程图用于生产加工参考。
