双筒望远镜手机拍摄适配夹持装置

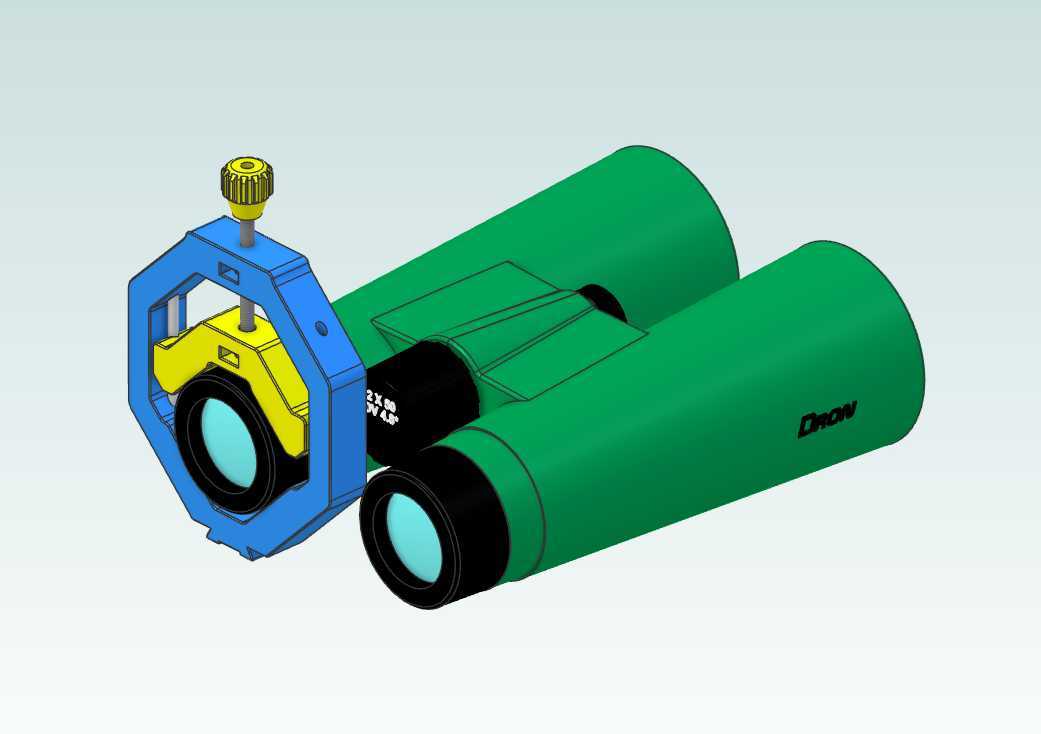

　　这款适配夹持结构主要面向户外观测场景下的影像记录需求，解决普通用户使用双筒望远镜观测时，无法稳定通过手机记录观测画面的痛点，日常可用于户外观鸟、赛事远距离观测、自然景物探查等场景，替代传统手持手机对准目镜拍摄时容易出现的画面偏移、对焦失准、漏光等问题。从结构设计来看，整套夹持装置采用环抱式锁紧结构与目镜端定位结构结合的方案，蓝色主体框架为核心承载件，框架内侧设置与望远镜目镜筒外径匹配的弧形贴合面，安装时可直接卡套在双筒望远镜的单侧目镜筒外侧，顶部设置带滚花的调节旋钮，旋钮通过螺杆传动带动内侧的黄色压块下移，压块表面做防滑纹理处理，锁紧时可紧密抵靠在目镜筒外壁，不会刮伤镜身表面的包覆层，同时保证整套装置在拍摄过程中不会出现径向滑动或轴向窜动，适配不同外径尺寸的目镜筒，常规民用双筒望远镜的目镜外径在30mm-48mm区间内均可通过顶部旋钮调节实现锁紧固定。

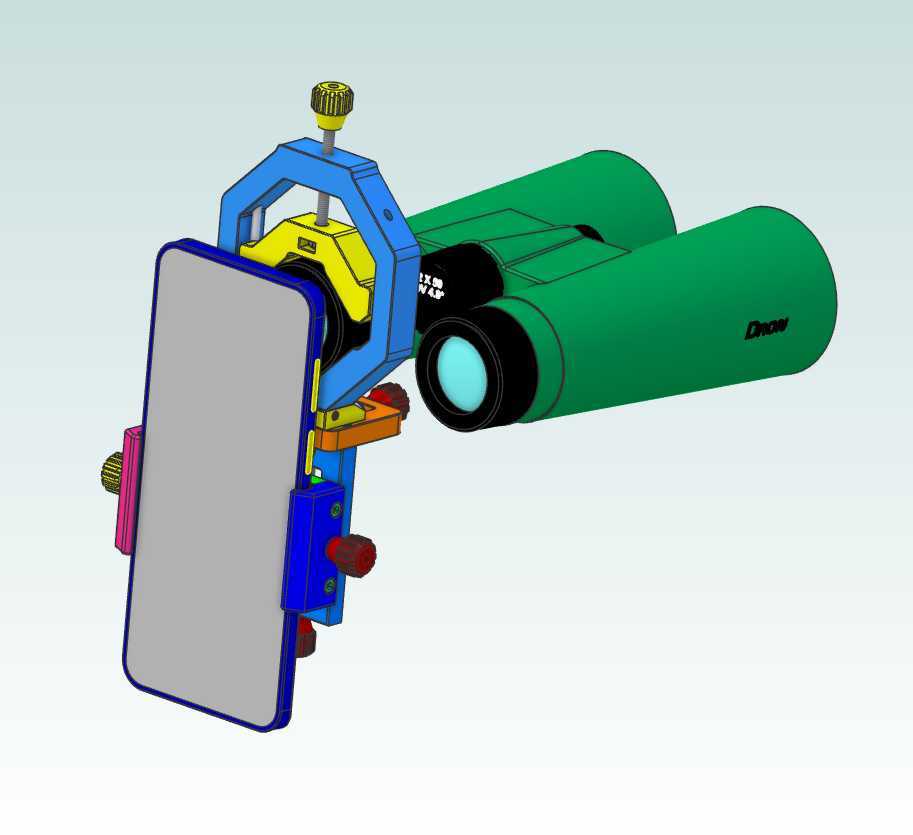

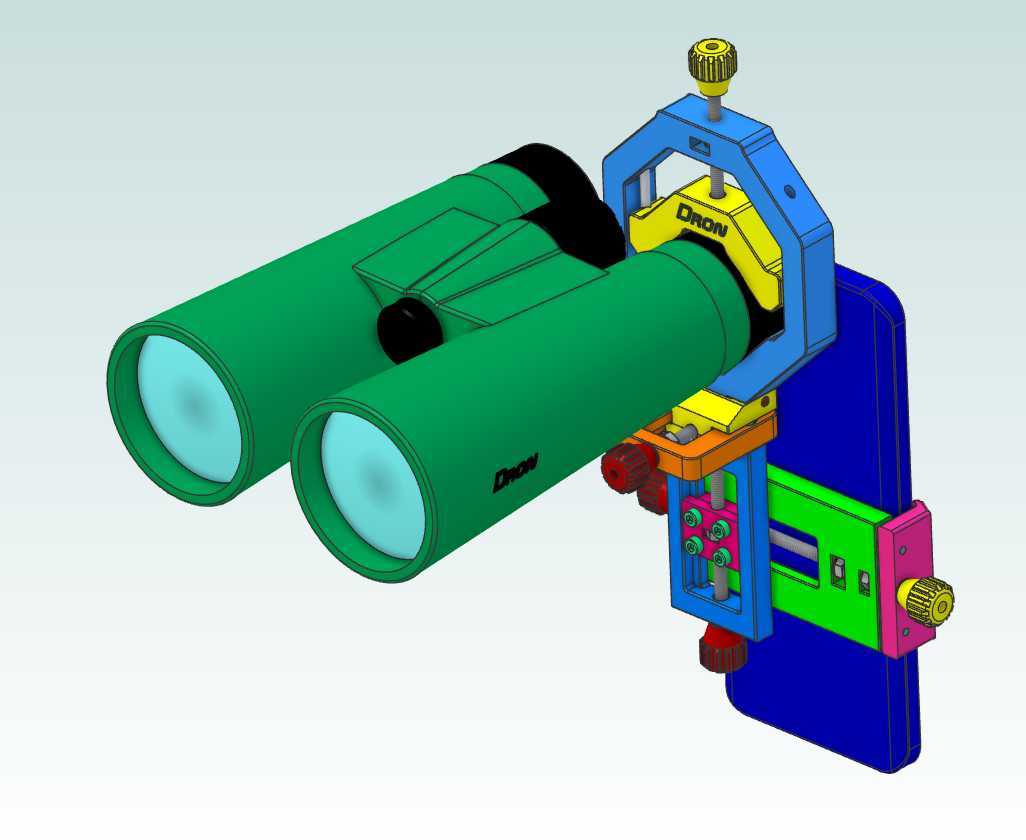

　　手机夹持端采用可微调的定位结构，夹持臂可根据不同型号智能手机的宽度进行调节，夹持时手机摄像头的光轴可与望远镜目镜的光轴精准重合，避免出现画面边缘黑圈、偏色等问题，结构设计时预留了足够的安装边界，夹持手机后整体重心落在望远镜目镜筒的轴线上，不会因为单侧配重过大导致望远镜镜身偏转，影响观测稳定性。设计过程中优先考虑了户外使用的操作便捷性，所有调节部位均采用大尺寸旋钮结构，用户佩戴户外手套时也可完成锁紧、调节操作，不需要额外辅助工具，整套装置的棱角处均做倒圆角处理，避免拆装过程中刮蹭镜身或者划伤手部。

　　结构件的壁厚设置兼顾了强度与轻量化需求，主体框架壁厚控制在2.5mm-3mm区间，既可以承受手机重量带来的静载荷，也能应对户外使用时的轻微磕碰，不会出现结构变形导致的定位精度下降。夹持装置与目镜接触的部位均预留了软质缓冲垫的安装槽，实际生产时可粘贴橡胶缓冲垫，进一步增大接触摩擦力，同时避免硬质塑料框架直接接触镜身造成漆面磨损。手机夹持位的内侧同样设置缓冲结构，可适配带保护壳的手机，不会夹伤手机边框。整套结构的传动部位采用梯形螺纹传动，具备自锁特性，锁紧后不会因为户外风阻或者轻微震动导致旋钮松脱，保证拍摄过程中光轴始终保持对齐。

　　在尺寸边界设计上，整套装置安装到目镜筒后，轴向突出目镜端面的距离控制在15mm以内，不会干扰望远镜正常的眼距调节，用户不需要拍摄时也无需拆卸装置，可直接通过目镜正常观测，不会出现视场遮挡的问题。夹持手机后，装置的横向突出尺寸控制在80mm以内，不会与双筒望远镜另一侧的镜筒产生运动干涉，调节瞳距时可顺畅滑动，不会出现卡滞。
