钣金折弯式设备配套相机固定支架

这款钣金材质的相机固定支架，主要面向工业视觉检测、设备运行状态监控、产线工位图像采集这类场景做配套使用，在自动化产线的视觉定位工位、设备外置安全监控点位、实验室图像采集装置上都能见到这类结构的身影，核心作用是给工业相机、小型视觉传感器提供稳定的安装基准，避免设备运行过程中的振动传递到相机端，导致采集的图像出现拖影、虚焦，影响检测精度或者监控画面质量。

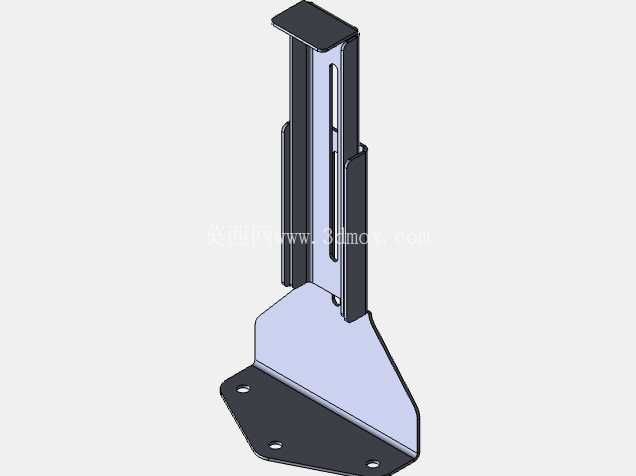

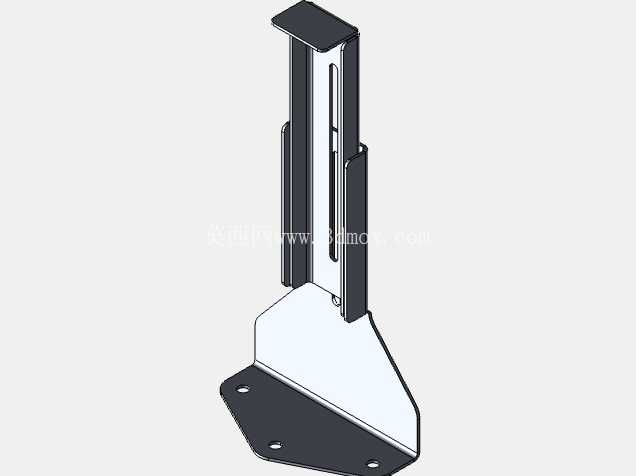

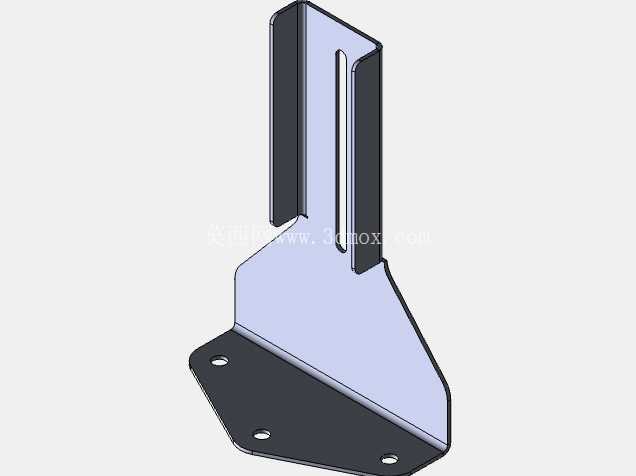

从结构设计来看，整个支架采用一体化钣金折弯成型工艺，没有额外的拼接焊缝，整体刚性表现更好，也减少了装配环节的累积误差。底部是带两个安装孔的水平固定板，安装孔采用长圆孔设计，安装时可以在小范围内调整支架的前后固定位置，抵消安装面的孔位加工误差，降低对安装基座的孔位精度要求；底部固定板的边缘做了折弯加强筋处理，提升了底板的抗形变能力，即使在长期受振动的工况下，底板也不会出现翘曲变形，保证安装基准面的平面度始终维持在合理范围内。

竖直方向的支撑立板做了双侧折弯翻边，相当于给立板增加了两道加强筋，大幅提升了竖直方向的抗弯截面模量，即使相机端有一定的外伸重量，立板也不会出现前倾弯曲的情况；立板中间开了一道通长的竖直长槽，这个槽是相机的安装调节位，相机通过螺栓穿过长槽固定在立板上，松开固定螺栓就可以上下调整相机的安装高度，适配不同焦距镜头的工作距离要求，也能满足不同拍摄视野的高度调整需求，不需要额外增加调节转接件，结构非常紧凑。立板和底部固定板之间做了斜向的过渡折弯，这个过渡段一方面分散了立板和底板连接处的应力集中，避免长期受力后连接处出现钣金疲劳开裂，另一方面也让整个支架的力传递路径更顺畅，设备运行产生的振动可以顺着斜向过渡段均匀传递到安装基座，不会在拐角处形成振动反射，降低支架本身的共振概率。

从安装边界来看，底部固定板的轮廓尺寸适配大多数工业设备的型材安装面，两个安装孔的孔距符合常规工业铝型材的槽位间距，可以直接通过T型螺栓固定在欧标或者国标铝型材机架上，不需要额外做转接板；竖直立板的长槽宽度适配M4、M5这类常用的相机安装螺栓，市面上绝大多数的小型工业相机、USB工业摄像头、监控相机都可以直接安装，不需要额外加工安装孔。整个支架的折弯圆角都做了工艺处理，没有尖锐的毛刺飞边，安装调试的时候不会划伤操作人员的手部，也不会刮伤相机的连接线材。

在实际选型使用的时候，需要注意安装面的平面度，如果安装面本身存在较大的翘曲，固定的时候不要过度拧紧螺栓，避免底板被强制压合后产生内应力，长期使用后出现变形；调整相机高度的时候，要先把相机托住再松开固定螺栓，避免相机滑落磕碰镜头；如果是在振动幅度较大的冲压设备、锻压设备周边使用，可以在底板和安装基座之间增加薄橡胶减震垫，进一步过滤高频振动，提升相机的成像稳定性。这类钣金支架相比型材拼接的支架，整体重量更轻，外观更整洁，没有突出的螺栓头或者拼接缝隙，不容易积灰，在有洁净要求的生产工位使用也能满足日常清洁的需求，不会因为缝隙积尘影响车间的洁净度等级。
