带铰接耳座的单筒式连接法兰结构

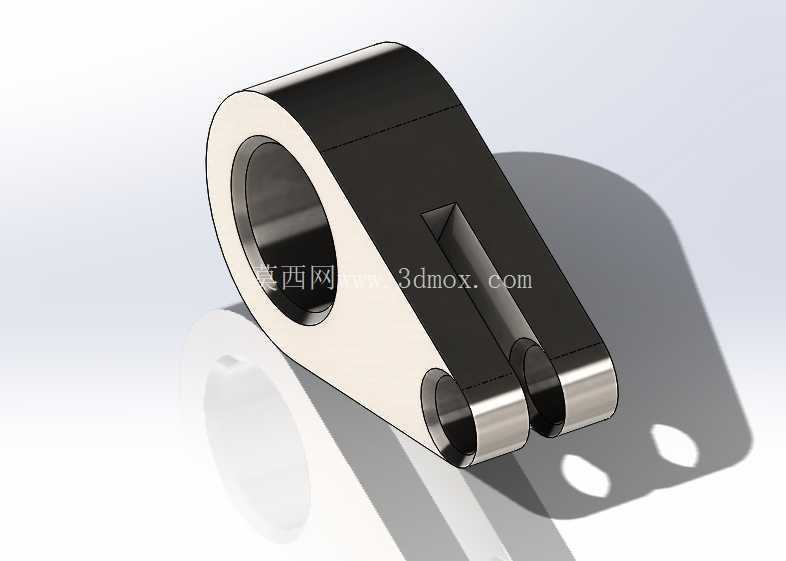

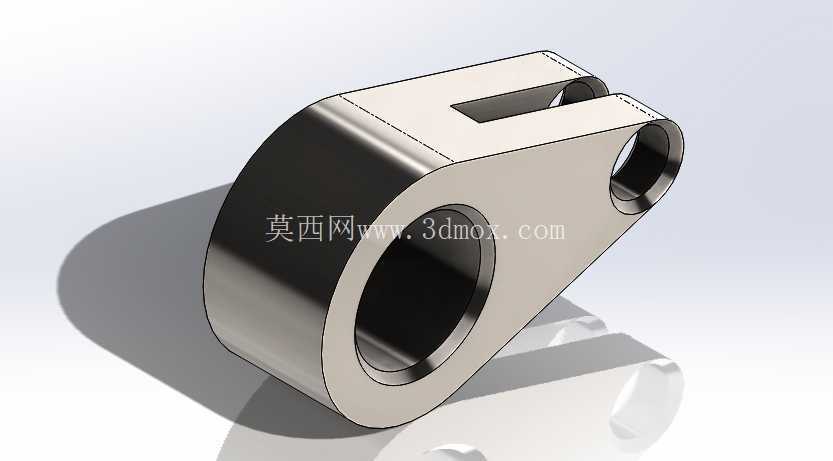

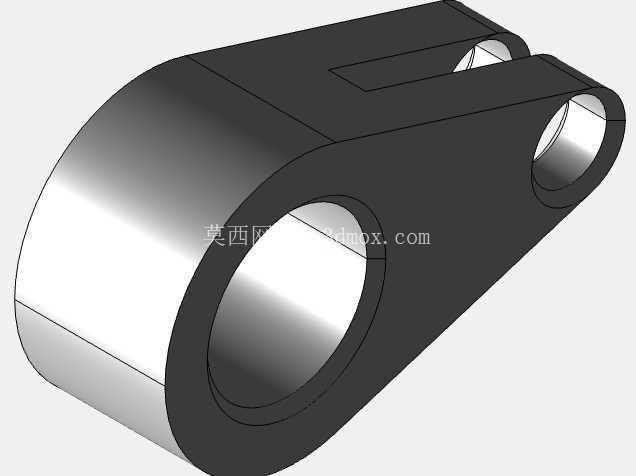

　　这类带铰接耳座的单筒法兰结构，在重载铰接传动场景里的应用占比不低，常见于工程机械的动臂连接端、液压执行机构的铰接支点、输送线的摆臂连接位，核心作用是实现刚性筒状构件与铰接销轴的一体化连接，避免分体式连接带来的配合间隙累积，在交变载荷工况下能有效降低连接螺栓的剪切应力集中问题。从结构功能来看，主体大直径筒孔是核心的套接配合面，加工时需要保证内孔的圆柱度与表面粗糙度，通常与配套的轴套或者销轴做间隙配合，配合公差一般选H7/g6区间，既要保证铰接转动时的灵活性，也要控制径向窜动量在0.1mm以内，避免大载荷下出现偏磨。

　　下方伸出的双片铰接耳座是第二配合位，两个同轴的销孔需要在一次装夹下完成镗削加工，保证同轴度误差不超过0.02mm，否则安装销轴时会出现卡滞，长期运行会出现耳座单侧受力开裂的问题。设计这类构件时，首先要根据额定铰接载荷计算主体筒壁的厚度，通常会选取40Cr作为毛坯材料，调质处理到HB220-250区间，兼顾强度与韧性，耳座与主体筒的衔接位置做了大圆弧过渡，避免应力集中，很多新手设计时容易忽略这个过渡圆角，做直角衔接的话，在冲击载荷下这个位置的开裂概率会提升60%以上。

　　从安装边界来看，主体筒的轴向长度需要匹配被连接件的套接深度，通常要比配合轴段的长度短0.2-0.3mm，保证锁紧时端面能完全贴合，不会出现轴向窜动；铰接耳座的开档尺寸需要匹配配套的连杆叉头宽度，单边预留0.1mm的间隙即可，间隙过大会导致铰接时出现侧向摆动，影响整个传动机构的运动精度。建模过程中需要注意几个细节：主体筒的外端面与内孔的垂直度要控制在0.015mm以内，保证安装后端面密封件的压缩量均匀；耳座销孔的端面需要做倒角处理，方便销轴安装时导入，同时避免锐边割伤销轴表面的润滑涂层；主体筒与耳座衔接的根部圆角要做相切处理，不要出现碎面，否则后续导入有限元分析软件做应力仿真时，网格划分会出现畸变，影响应力计算结果的准确性。

　　实际工况中，这类构件承受的载荷多为交变径向载荷与少量的轴向冲击，所以设计时除了静强度校核，还要做疲劳强度验算，安全系数通常取2.5-3，满足工程机械10000小时以上的使用寿命要求。安装时，主体筒内孔需要涂抹适量的锂基润滑脂，减少初期磨合的磨损，铰接耳座的销孔要配置黄油嘴，定期加注润滑脂，降低销轴与孔壁的摩擦系数。很多现场运维反馈，这类一体化结构比分体式法兰加焊接耳座的结构故障率低40%左右，主要是因为一体化锻造或者整体加工的结构不存在焊缝热影响区的强度薄弱点，在重载冲击下不会出现焊缝开裂的问题。建模时还要注意加工工艺的合理性，主体筒的内孔如果长度超过直径的1.5倍，要考虑镗刀的加工让刀量，提前在工艺里标注粗镗、半精镗、精镗的工序余量，避免加工后内孔出现锥度；耳座的两个销孔如果直径较小，长度较长，要采用调头镗的工艺时，必须做好工艺基准的找正，保证同轴度要求。另外，构件的非配合面要做喷丸处理，提升表面疲劳强度，配合面做防锈处理，避免存放期间出现锈蚀影响装配精度。
