阶梯式带侧孔木质结构练习构件

在机械结构设计入门练习、冲压模具辅助定位块的前期构型验证环节，这类阶梯式带侧孔的块体构件是非常常见的练习载体，很多刚接触三维建模的结构工程师，都会从这类规则几何组合体入手，练习拉伸、切除、孔特征的基础操作逻辑，同时也能通过这类简单构件理解零件装配时的定位基准选择思路。从实际应用场景来看，这类阶梯块结构常被用作冲压模具上的阶梯式定位挡块，在汽车覆盖件冲压工序里，不同高度的阶梯面可以对应不同厚度料片的定位支撑，侧面的通孔则是用来穿装锁紧螺栓，将整个挡块固定在模具下模座的对应安装位上，避免冲压过程中料片移位，也能在模具开合模过程中为送料机构提供硬限位参考。

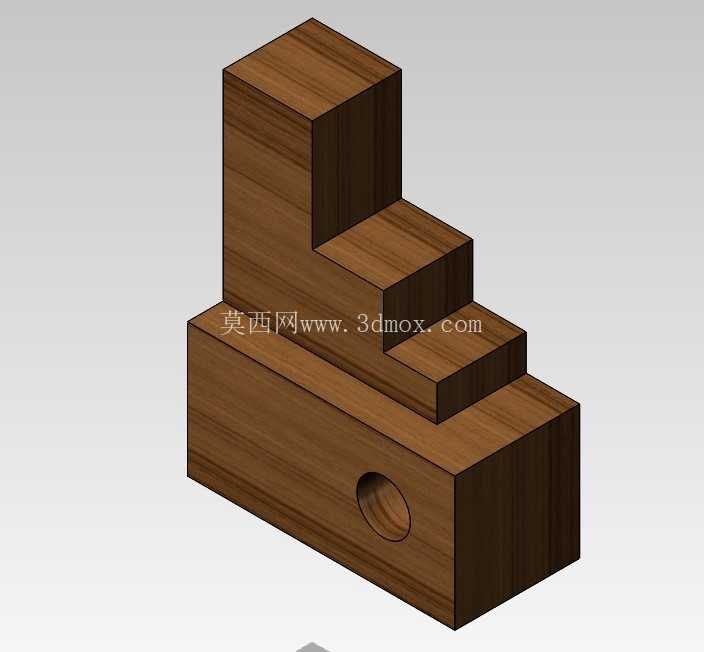

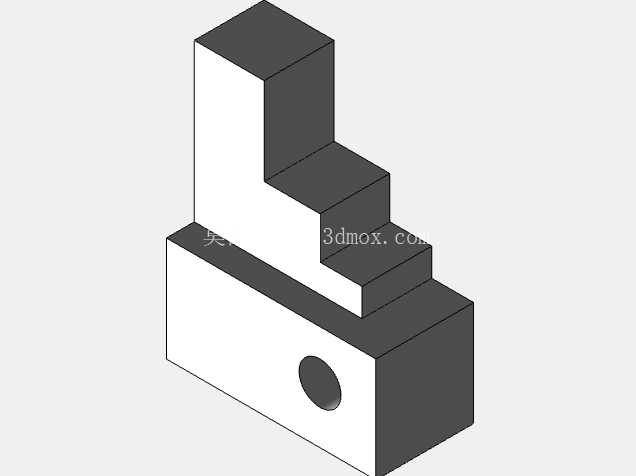

从设计思路上看，这个构件没有复杂的曲面特征，全部由规则的长方体特征堆叠而成，最底层的基座块是整个零件的安装基准，底面为完全平面，加工时可以直接作为铣削加工的第一定位面，保证底面平面度满足安装贴合要求，避免安装后出现倾斜导致定位精度偏差。向上延伸的三层阶梯结构，每一层的台阶高度差保持一致，这种等距阶梯的设计一方面是降低加工时的走刀复杂度，普通立式铣床就能完成所有台阶面的加工，不需要特殊成型刀具；另一方面等距的台阶可以适配多种不同抬升高度的定位需求，在小批量多品种的冲压试模环节，不需要频繁更换挡块，只需要调整料片靠在对应高度的台阶面上就能完成定位，大幅缩短试模时的工装调整时间。

侧面的通孔设计在底层基座的中心高度位置，孔的轴线与基座底面保持平行，同时与阶梯的立面保持垂直，这种孔位布局可以让螺栓锁紧时的压紧力均匀分布在基座底面上，不会因为孔位偏上或偏下导致锁紧时基座出现翘曲，影响台阶面的水平度。孔的直径选择也遵循常规紧固件的适配逻辑，对应常用的内六角圆柱头螺栓规格，安装时螺栓从基座一侧穿入，另一侧配合螺母锁紧，或者直接在模具安装板上加工对应螺纹孔，直接将挡块锁固在安装板上，两种安装方式都能兼容，提升了这个构件的通用性。

从外形尺寸与安装边界来看，整个构件的长度、宽度、高度比例控制在3:1:2.5左右，底层基座的宽度比上层阶梯的总宽度多出单边5mm的安装余量，这个余量是为了给锁紧螺栓的垫片留出安装空间，避免垫片压到台阶的立面导致锁紧不实。三层阶梯的每一层进深保持一致，台阶的棱边都做了极小的倒角处理，不是尖锐的直角，这个细节设计一方面是避免加工和搬运过程中棱边崩缺，另一方面也能减少料片靠在台阶面上时的刮擦风险，防止冲压料片表面被尖锐棱边划出划痕，影响后续冲压件的表面质量。

在实际建模过程中，这类构件的建模逻辑也非常贴合工程实际，首先绘制底层基座的矩形草图，拉伸得到基础实体，之后依次在上层绘制对应尺寸的矩形草图，逐次拉伸得到三层阶梯结构，最后在基座侧面绘制圆形草图，拉伸切除得到贯通的安装孔，整个建模过程没有冗余特征，特征树的顺序完全和加工工序对应，从毛坯到粗加工台阶，再到精加工孔位，建模逻辑和加工逻辑保持一致，后续如果需要调整台阶高度或者孔位尺寸，只需要修改对应草图的尺寸参数就能完成模型更新，不需要重构整个特征树，这也是结构设计练习中非常重要的思路——建模顺序要匹配加工顺序，才能让三维模型真正服务于后续的生产加工，而不是单纯的视觉造型。

这类构件虽然结构简单，但是涵盖了机械结构设计中最基础的基准选择、特征排布、安装适配等核心逻辑，很多复杂的冲压模具定位组件，都是在这类基础阶梯块的结构上衍生而来，比如增加可调的锁紧顶丝、更换不同材质的耐磨贴面、调整台阶的高度差适配不同料厚，核心的结构逻辑都和这个基础练习件一脉相承。对于三维建模从业者来说，把这类基础构件的设计逻辑摸透，在后续处理复杂模具零件的时候，才能更合理地排布特征顺序，选择合适的定位基准，让模型的可编辑性和工程实用性都达到要求，而不是只做出外形相似的视觉模型，忽略了零件实际安装和加工的需求。
