PROMASS84F科里奥利流量测量装置结构

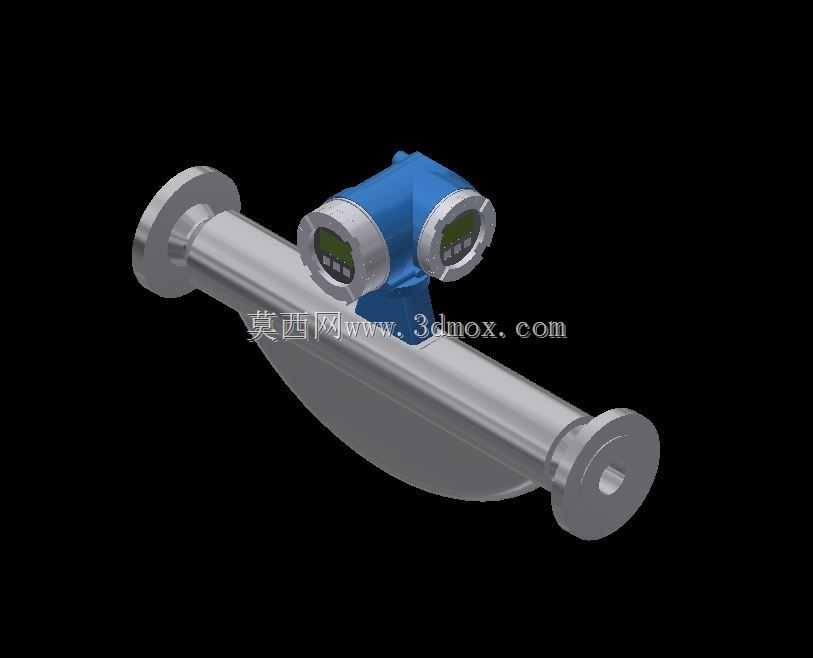

在化工、食品饮料、油气输送等涉及流体介质输送的工艺管线中，流量参数的精准采集直接决定工艺配比精度、物料核算准确性与过程控制稳定性，科里奥利质量流量计是目前少有的可直接测量介质质量流量、无需额外温压补偿的测量设备，这款PROMASS84F规格的测量装置，适配3英寸公称通径的工艺管线，采用法兰连接形式，可直接串接在对应压力等级的工艺管道中，无需额外变径转接，能减少管线局部阻力损失。从结构设计来看，该装置核心测量段为弯管式测量管结构，测量管外部做了密闭壳体封装，可隔绝外部环境振动、温度波动对测量精度的干扰，双测量管的对称设计能有效抵消管线自身振动带来的测量误差，配套的变送显示单元采用一体化侧装结构，双显示窗口可同时输出瞬时流量、累计流量、介质密度、介质温度等多组参数，接线腔体与显示腔体做了密封隔离，满足户外、防爆区域的安装防护要求。在实际选型应用中，该规格装置适配150磅级的管线压力等级，安装时需保证测量段前后留有足够的直管段空间，避免紧邻弯头、阀门等易产生流态紊乱的管线部件，设备整体重心偏向测量管段一侧，安装时需在管线对应位置做承重支撑，避免设备长期运行中因自重导致法兰密封面泄漏。从建模还原角度看，该模型完整复现了法兰密封面的螺栓孔分布、变送单元的操作按键布局、测量管的弯曲曲率与壳体的过渡圆角，可直接用于工艺管线的三维布管校验、仪表安装空间校核，也可作为同类测量设备结构设计的参考样例，帮助设计人员快速确认仪表与周边管线、设备的安装干涉情况，提前规避现场安装时的空间冲突问题。在流体计量场景中，该类设备可兼容高粘度流体、含少量固体颗粒的浆液类介质测量，不受介质流态扰动的影响，相比传统的差压式、容积式流量计，测量精度更高，维护量更小，一体化的结构设计也减少了现场安装的接线与配管工作量，适合在连续生产的工艺管线上长期稳定运行。
